高熵合金（HEAs）基于新型合金设计，由多个主要元素组成，各元素为相等或接近等摩尔比，通常表现出高延展性和良好的强度。对于典型的面心立方（FCC）高熵合金，如CrMnFeCoNi （Cantor alloy），其室温延展性为40-45%。对同一合金，当试验温度从室温降至77 K时，其抗拉强度和极限抗拉强度增加了约80%。在较低的温度下，位错运动由于内能的降低而受到阻碍，从而使材料的强度增加，而且延展性也显著提高。延性的改善与不同的变形机制的激活有关。尽管有对HEA低温性能的研究，但在超低温度下对HEAs的位错密度的定量评估还没有报道，低温变形过程中各机制的协同作用仍不明确。

香港城市大学王循理、北京科技大学吕昭平等人组成的研究团队，应用中子衍射法测定了在15K条件下CrMnFeCoNiHEA大应变（约60%）后位错密度高达约1016m-2，强度达到约2.5GPa。位错密度的增加证实了变形途径，包括一系列不同变形机制的激活。相关论文以题为“Extremely high dislocation density and deformation pathway of CrMnFeCoNi high entropy alloy at ultralow temperature”发表在Scripta Materialia。

论文链接：https://doi.org/10.1016/j.scriptamat.2020.07.004

本研究通过电弧熔炼制备等原子的CrMnFeCoNi HEA样品，合金组织为约5μm的等轴晶。在15K的低温下进行了不同程度变形，本文主要选择26.0%和52.6%的应变进行讨论。

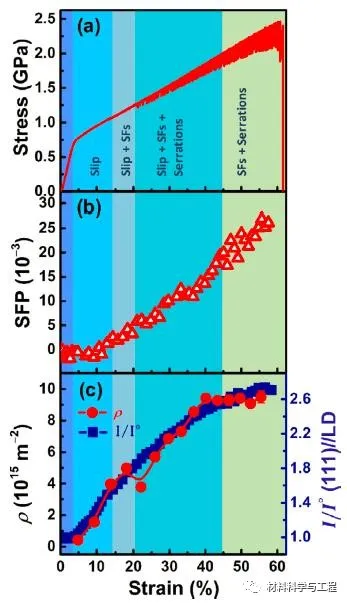

研究人员结合应力-应变曲线、层错几率（SFP）和平均位错密度，确定了CrMnFeCoNi HEA在15K时的变形路径，首先为弹性变形区，此时SFP为零；从合金屈服开始进入第二个区域，塑性变形始于位错滑移，SFP仍可忽略不计，当应变达到14%后，SFP开始增加，随着位错的滑移，SFs也促进变形，应力-应变曲线从应变21%开始呈锯齿状变形；从45%应变到断裂变形主要以SFs为主，并有大量锯齿。变形增加的同时位错密度显著增加，合金强度增大。在15K时高密度位错（约1016m-2）导致CrMnFeCoNiHEA的超高强度（约2.5GPa）。

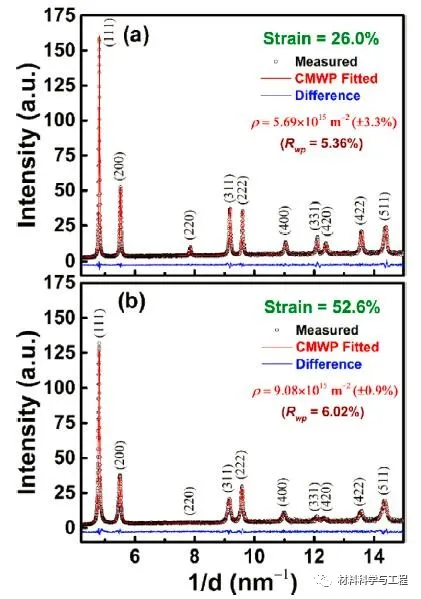

图1 CMWP拟合了CrMnFeCoNi HEA在15K时的中子衍射图

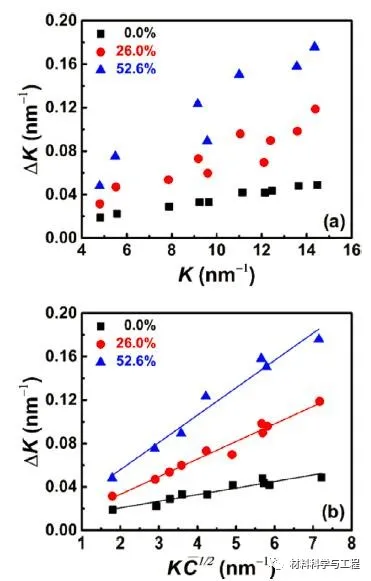

图2 中子衍射数据在三个应变水平的峰展宽分析

研究发现，在14%的应变后，SFs被激活，促进了合金的持续硬化。由于超低温位错动力学及其与SFs和孪晶的相互作用，在经过21%的变形后形成了锯齿。锯齿状变形的开始伴随着位错密度的轻微下降。通过显微组织观察证明了多种变形机制的激活与协同作用，即位错滑移、SFs、孪晶和锯齿，可引起连续硬化和均匀延伸。

图3 通过实验确定位错密度和变形路径

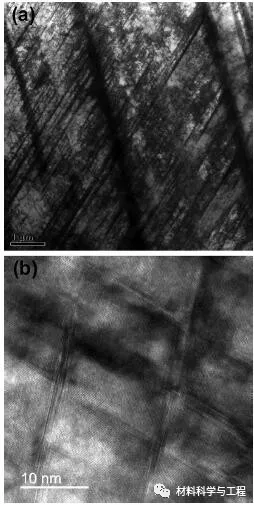

图4 15K时样品的TEM分析

综上所述，本文通过原位中子衍射研究，确定了CrMnFeCoNi HEA在15K时的平均位错密度。错位密度在15k时，经45%应变后达到了约1016m-2的极限，此后位错密度饱和。得到了位错密度与（111）//LD织构之间的对应关系，可以作为位错运动的评价指标。从不同变形机制的激活和相互作用的顺序，定义了CrMnFeCoNi HEA在15 K超低温度下的超高强度延性组合的变形路径，为后续高熵合金超低温性能的研究提供了理论基础。
