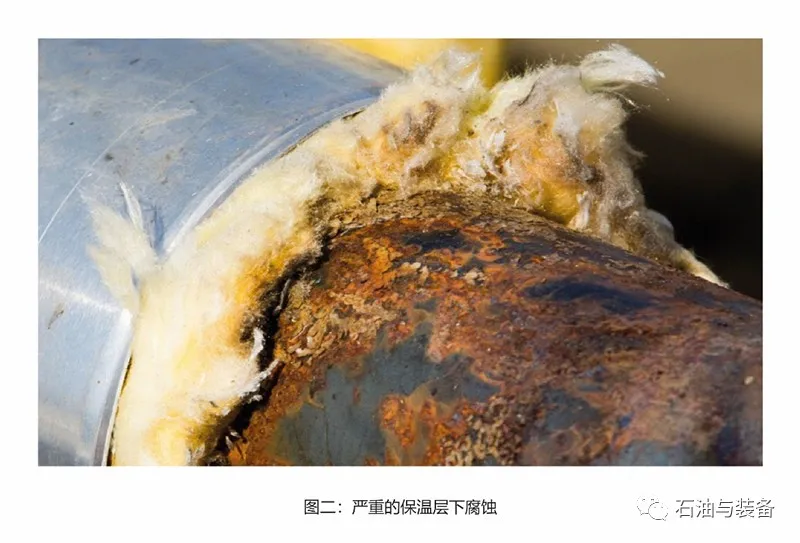

（通讯员  Mrudula Moorthikal、于歌、钱毓、王妍苏）管线、储罐、压力容器等工业设备的维护一直面临着严峻的挑战。管道会出现受损与恶化、阀门及其配件也会因腐蚀、侵蚀、热循环以及化学侵害而遭受损坏。为了节约能源成本、减少浪费，业主们开始意识到设备的绝缘保护对于减少热损失和提高设备效率的重要性。但是，这也带来了新的问题：保温层下腐蚀。无论设备的运行环境是低温、常温还是高温，保温层下腐蚀都是一个重要问题。

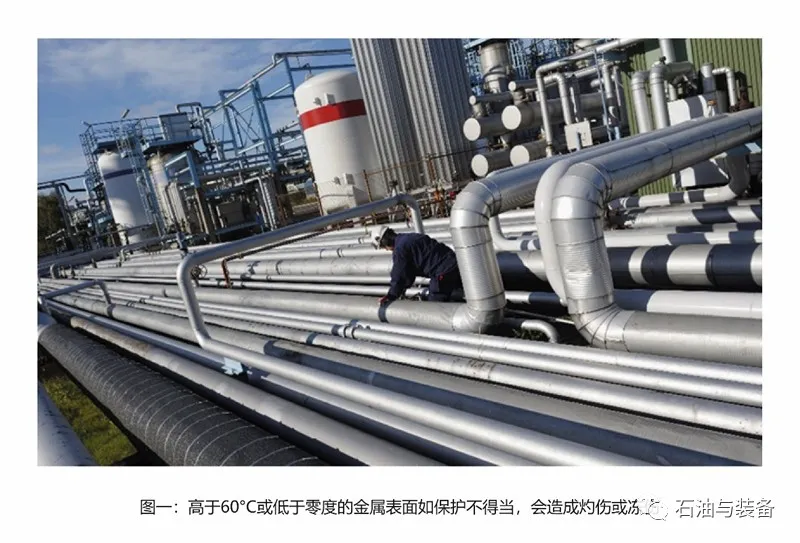

隔热材料的保温作用至关重要，同时它还可以防止施工人员在操作高温机械设备时被灼伤，因为一旦接触到60°C以上的金属设备会导致灼伤。除此之外，当设备的运行温度较低以及低于零度时会导致结冰、冷凝、滴水，增加滑倒危险并可能引起冻伤。因此，隔热材料还应具备防冻的性能。

目前市场上有多种解决方案，如传统的保温层、隔离层、防护罩以及水基涂层。但是各方案都无法同时满足设备保温绝缘、防止腐蚀以及防止灼伤的需求。

因此，贝尔佐纳研发了一个极具创新的高分子双组分、无溶剂系统——Belzona 5871，它集多种功能于一身，不仅具备保温绝缘及防腐蚀性能，同时可以提高工业设备的安全性、效率以及耐久性。

Belzona 5871适用于金属管线、导管系统、储罐及压力容器外壁以及其他工业设备。它不仅具有热绝缘性可为设备提效，而且能够防止接触性灼伤，防止冷凝及结冰。产品可通过刷子、喷管、加热无气喷涂设备等方式进行施工，无论是小面积的复杂几何形状区域还是进行大面积快速施工，都是理想之选。施工后的设备可以迅速恢复使用，有时仅需一层即可形成高膜厚。

施工后，产品形成轻质高膜厚闭孔泡沫。应用了环氧泡沫技术，Belzona 5871的厚度膨胀至敷涂时初始厚度的3倍，如施工时为1毫米，固化后会变成3毫米，因此产品的表面面积也会增加。另外，Belzona 5871是一种无溶剂防腐隔离层，无需使用额外的底漆或面漆，与传统涂层方案相比，减少了涂层的层数。它不受温度和湿度限制，施工灵活性高，可在24小时内复涂。其固化速度和减少的涂层层数，确保了设备快速恢复使用。

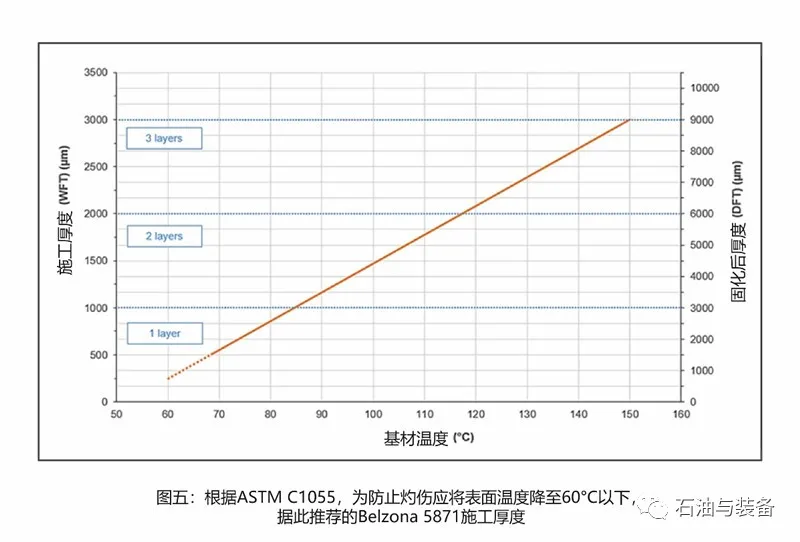

为测试材料的热绝缘性能，将已敷涂Belzona 5871的基材（根据ASTM C1055规定，为防止接触性灼伤应确保表面温度在60°C以下，产品的施工厚度依此而定）与未经敷涂的钢基材进行对比。例如，Belzona5871施工厚度约2.2毫米，其固化后的厚度约为6.6毫米，这将表面温度从120°C 降至 60°C以下。Belzona 5871的热绝缘性能可减少热传递，因此提供了可安全触碰的表面，防止接触性灼伤。Belzona 5871的热绝缘性能通过李氏圆盘法测得其低导热性约为0.1 W/m.K。

Belzona 5871的防腐性能在下列几个测试中也得到了验证：

——利用加热管道对保温层下腐蚀进行模拟测试。将该系统在120°C 和 10°C之间进行1000小时反复冷热循环及干湿循环（以每分钟5升的速度不断进行冲水）。测试后，该多层系统未出现任何起泡、分层或者开裂，也没有任何腐蚀的迹象。

——根据ASTM B117进行了35°C的盐雾测试，样片是在不同固化条件下的单层Belzona 5871：一个是20°C固化，一个是120°C后固化。在两个样片上各作一道50毫米的竖向划痕促进腐蚀。测试结果表明，在3000小时持续暴露条件下，样片未出现任何失效迹象。

——根据ISO2812-2进行持续水中浸泡测试，将涂有单层Belzona 5871的样片，浸泡在40°C的去离子水中。样片在4500小时（样片为20°C固化）和2000小时（样片为120°C后固化）后，未出现任何劣化迹象。

这些测试证明了Belzona 5871在多种环境条件下都具备极佳的耐腐蚀性。

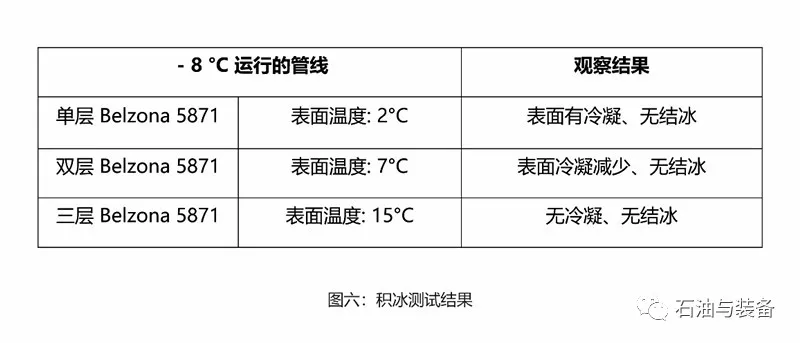

产品的防冰冻及防冷凝性通过积冰测试进行了独立评估。在零度以下，对单层、双层及三层的Belzona5871进行测试。测试证明了Belzona 5871可在零度以下防止结冰和冷凝。

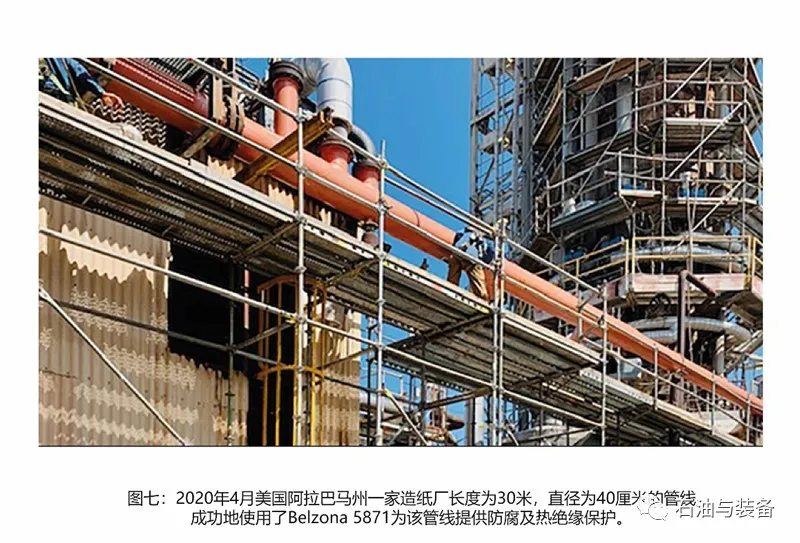

综上所述，Belzona 5871作为一个极具创新的方案，为机械设备提供了热绝缘隔离层，进而提高了设备效率及耐久性。同时，它还可以防止保温层下腐蚀，延长了设备使用寿命，减少未来更换设备的费用。Belzona 5871更是一种具有安全意识的解决方案，可将设备表面温度降至60°C以下，从而有效防止灼伤。
