导读：如何避免特殊元素(如Si、Zr)对α-Al晶粒细化的毒害现象一直是研究关注的焦点。在这项工作中，通过掺杂TCB配合物的演化效应实现了抗Si/ Zr中毒的α-Al晶粒细化，该配合物由b掺杂TiC (B-TiC)和C掺杂TiB2 (C-TiB₂)组成。结果表明，TCB配合物中的B-TiC可以释放Al熔体中的Ti原子，从而产生独特的C-TiB₂粒子。在演化过程中，B-TiC释放的Ti原子作为溶质，限制了晶粒的生长，促进了α-Al晶粒的细化。此外，密度泛函理论计算表明，C- TiB₂内部的C原子有增强C- TiB₂ /Al界面粘附能的趋势，提高了Al- Si合金或Zr -Al合金中α-Al在C- TiB₂上的成核能力。TCB配合物可将Al-7Si-0.4Mg和Al-5Cu-0.15Zr的平均晶粒尺寸分别从784±58 μm和402±32 μm细化到84±7 μm和63±4 μm。因此，基于动态演化的TCB配合物协同实现了Al晶粒细化的抗Si/ Zr中毒。这些发现为Al- Si合金或含Zr铝合金的晶粒细化提供了新的方向，也为进一步研究和开发晶粒细化剂提供了指导。

合金的晶粒细化可以提高合金的强度，改善合金的铸造质量，近年来得到了广泛的研究。添加优选的Al-5Ti-1B细化剂可将α-Al粗柱状晶粒细化为等轴小晶粒，改善浇注性，协同提高强度和塑性。而Al合金中Si含量过高(特别是Al-Si铸造合金中Si含量超过3.5 wt.%)或Al合金中Zr含量过高，会影响Al- 5Ti - 1b细化剂的晶粒细化性能，即Si/Zr中毒。由于Al-Si合金是重要的铸造铝合金，Zr在某些Al-Cu铸造合金、2xxx合金和7xxx合金中是重要的微量强化元素，其晶粒细化是必要和迫切的。

TiB₂颗粒一般不能独立作为有效的成核底物，需要TiAl₃-2DC(二维化合物)在其表面完成α-Al的成核。Si中毒的一个可能原因是Al-5Ti-1B中的Ti和Al-Si合金中的Si反应会在TiAl₃表面形成硅化物(Ti-Si或Ti-Al-Si化合物)，这些硅化物与α-Al的晶体匹配性较差，削弱了晶粒细化效果。

此外，李教授等人最近报道的一项研究表明，Si中毒是由于Si原子在TiAl₃-2DC中大量堆积，阻碍了α-Al的非均相成核。类似地，Zr中毒机制可以认为是Al-Ti-B精炼液中Al3Ti-2DC在TiB₂(0001)表面的溶解，以及Al-Zr熔体中TiB₂基面上的Ti₂Zr-2DC的形成。此时，避免Si/Zr在TiB₂表面富集形成化合物，保证TiAl₃-2DC的形成至关重要。因此，以Al-Si合金和含Zr Al合金为代表的克服Si/ Zr中毒的新策略，是晶粒细化企业取得突破的关键方向。人们为克服硅中毒作了许多努力，并研制出了一系列谷物精制机。自1981年以来，Al-B母合金可以有效减小Al-Si合金的晶粒尺寸。

但Al-B晶粒细化剂对含Ti/ Zr的Al-Si合金有毒害作用，当Al-Si熔体中Sr和B含量超过一定限度时，共晶Si的改性将失效。长期以来，具有有效抗硅中毒作用的谷物精炼机一直没有取得重大进展。直到2009年，Al-Ti-B-C中间合金被开发出来，有效地细化了Al-Si合金的晶粒尺寸，提高了其力学性能。2015年，研究发现Al-Nb-B对硅中毒有一定的克服能力。到2020年，Al-Ti-Nb-B和Al-V-B得到进一步开发，表现出较好的抗Si中毒能力。但晶粒细化机中的VB₂和NbB₂颗粒通常粒径和密度较大，容易团聚沉降到Al熔体底部，导致晶粒细化褪色现象严重。此外，为了获得更细的晶粒，必须增加上述晶粒细化剂的添加量，影响铝熔体的浇注性，增加工业成本。迄今为止，报道的具有抗Zr中毒能力的晶粒细化剂只有Al-Ti-C(1985年开发)和Al-5Ti-0.2C-0.3B(2009年报道)，其抗Zr中毒机制尚未深入阐明。随着保温时间的延长，有效TiC基体在Al熔体中逐渐演化为Al₄C₃，细化晶粒效果减弱。此外，TiC颗粒在温度低于850℃的Al-Si熔体中更不稳定，容易演化为Al₄C₃。因此，Al- Ti -C合金不能有效稳定地细化Al- Si和Zr铝合金的晶粒。

综上所述，目前唯一能同时抵抗Si中毒和Zr中毒的潜在晶粒细化剂是Al-Ti-C-B合金，也更有希望解决晶粒细化中毒问题。山东大学刘相法教授团队对此进行了研究，利用新型Al-Ti-C-B中间合金成功地解决了α-Al晶粒细化过程中的Si/ Zr中毒问题。根据一系列实验表征和密度泛函理论(DFT)计算结果，提出了一种基于掺b TiC和掺C TiB₂组成的掺TCB配合物演化效应的新型抗Si/ Zr中毒细化机制。本研究为设计更高效的晶粒细化器以及Al- Si合金和Zr - Al合金的材料升级提供了方法和指导。

相关研究成果以题为“An anti Si/Zr-poisoning strategy of Al grain refinement by the evolving effect of doped Complex”发表在期刊Acta Materialia上。

链接：https://www.sciencedirect.com/science/article/pii/S135964542300143X

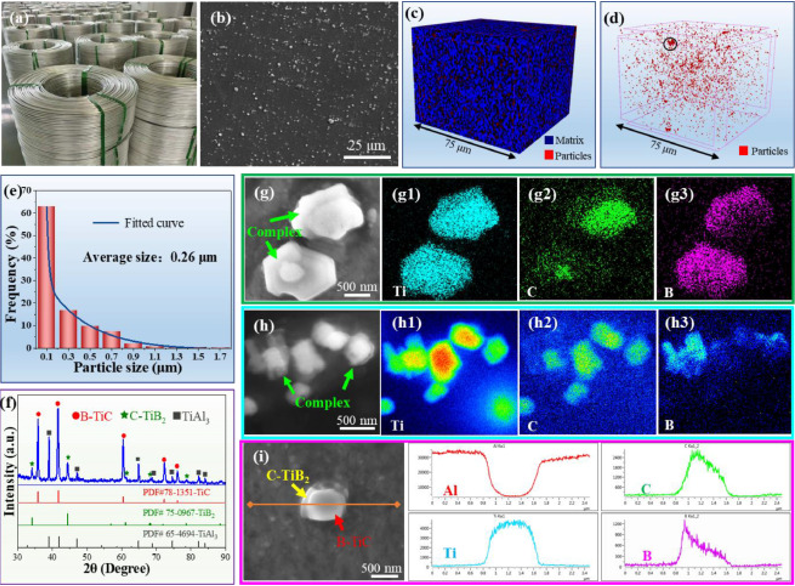

图1所示：(a) Al-TCB主合金的滚丝制品。(b) Al-TCB棒材纵断面颗粒分布。(C) Al-TCB中间合金的三维显微组织，其中α-Al为蓝色，颗粒为红色。(d) Al-TCB主合金中颗粒的三维分布。(e) Al-TCB中间合金中颗粒尺寸的统计结果。(f) Al-TCB主合金中提取颗粒的XRD谱图。(g-i)显示Al-TCB主合金中颗粒形态的典型SEM图像和显示元素分布的相应EDS和EPMA图像。

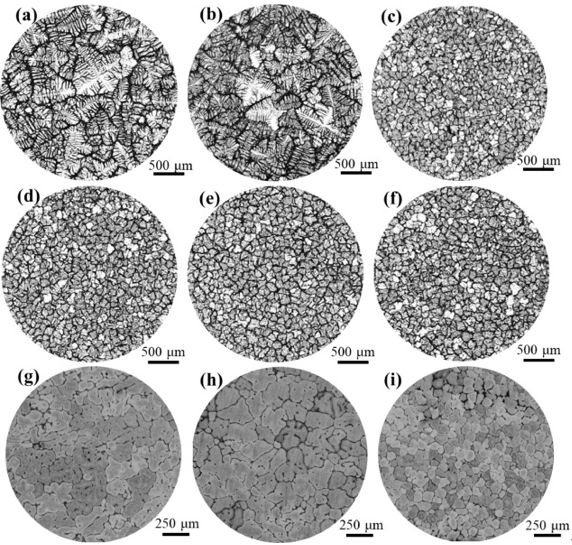

图2所示：(a - c) Al-7Si-0.4Mg合金的晶粒组织:(a)无晶粒细化剂;(b) 0.5 wt.% Al-5Ti-1B;(C)含0.1 wt.% Al-TCB。(d - f)在720℃下添加0.1 wt.% Al-TCB后不同保温时间Al-7Si-0.4Mg合金的晶粒结构:(d)保温60 min;(e)保持120分钟;(f)保温180 min。(g - i) Al-5Cu-0.15Zr合金的晶粒组织:(g)未加晶粒细化剂;(h) 0.5 wt.% Al-5Ti-1B;(i)含0.5 wt.% Al-TCB。

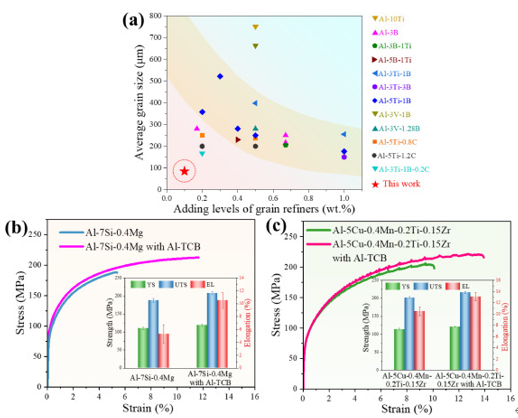

图3所示：(a) Al-7Si(-0.4Mg)合金晶粒细化剂的细化性能比较。(b)添加和不添加Al-TCB时Al-7Si-0.4Mg合金的典型工程应变-应力曲线和室温拉伸性能。(C)添加和不添加Al-TCB的Al-5Cu-0.4Mn-0.2Ti-0.15Zr合金的典型工程应变-应力曲线和室温拉伸性能。

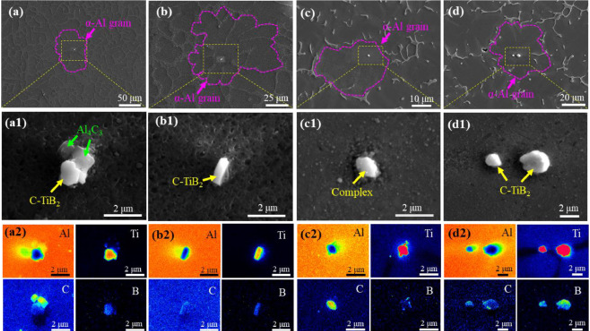

图4所示：(a-a2) Al-TCB主合金接种Al-Si铸锭中分别含有C-TiB₂和Al₄C₃和(b-b2) C-TiB₂底物的代表性组织。(C-C2)在Al-TCB主合金接种的Al-Cu-Zr锭中分别含有TCB配合物和(d-d2) C-TiB₂底物的代表性组织。

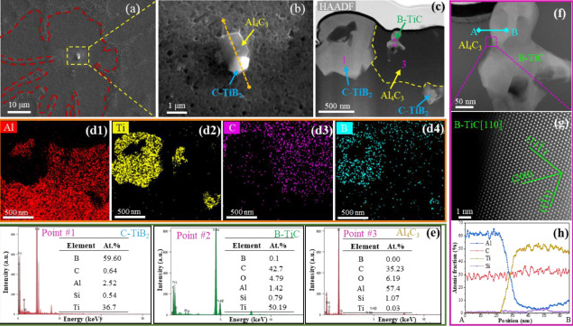

图5所示：(a)典型的C-TiB₂形核底物，α-Al晶粒中心为Al₄C₃。(b) (a)中有核基底的放大图像。(C) (b)中黄色虚线所示的成核粒子的HAADF图像。(d1-d4)与(C)相关的Al、Ti、C、B元素的EDS映射。(e) (C)中“1-3”点的EDS分析和元素组成。(f) Al₄C₃中心b - TiC粒子的HAADF图像。(g)演化B-TiC的原子分辨率HAADF图像。(h)显示B-TiC和Al₄C₃界面上元素组成剖面的EDS线罐图。

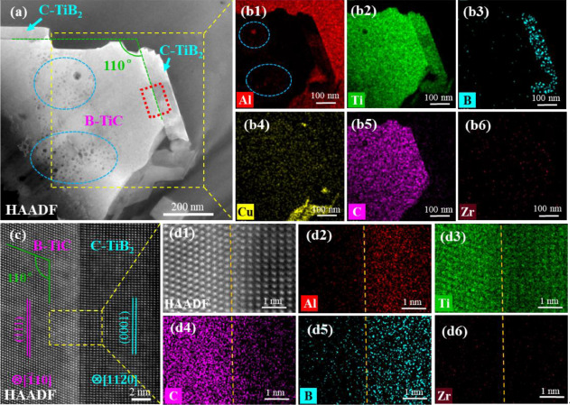

图6所示：(a) Al-Cu-Zr合金中TCB配合物成核底物的HAADF图像，(b1-b6) (a)中黄色矩形区域的EDS映射。(C)位于(a)中红色矩形位置的B-TiC和C- TiB₂界面的HAADF图像，(d1-d6)原子分辨率HAADF图像以及B-TiC和C- TiB₂对应的EDS映射。

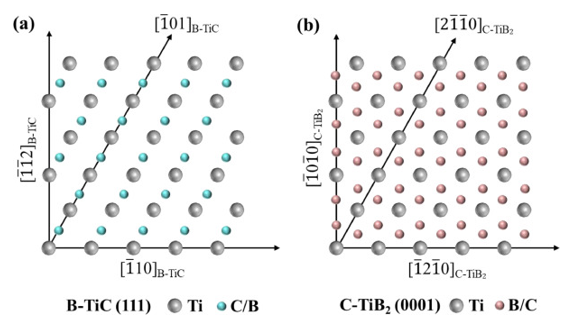

图7所示：b - TiC和C-TiB₂具有平行或的平面的原子构型:(a) b - TiC (111)， (b) C-TiB₂(0001)。

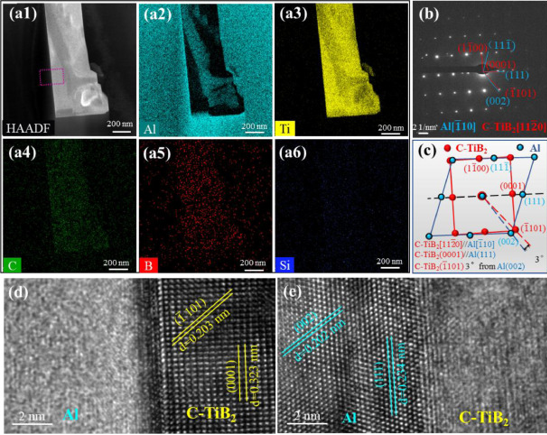

图8所示：(a1-a6) Al- TCB母合金接种Al-Si铸锭中成核粒子Al、Ti、C、B、Si元素的HAADF-STEM图像及相应的EDS映射。(b) (a1)中红框区域的SAED图形。(C) OR示意图:C - TiB₂[] // Al[]， C - TiB₂ (0001) // Al(111)， C - TiB₂() 3°, Al(002)。(d, e) Al/C-TiB₂界面的原子分辨率HRTEM图像，分别为[]_C-TiB2和[]_Al区轴。

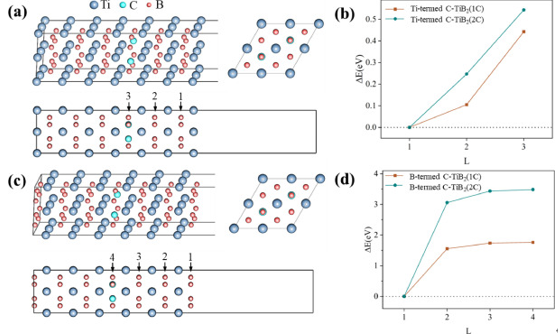

图9所示：(a)不同位置掺杂C原子的端钛C- TiB₂衬底和(b)相应基态总能量的变化。(C) b端C - TiB₂底物和(d)不同C掺杂位置对应的基态总能的变化。(1C表示碳原子浓度较低，2C表示碳原子含量较高)。

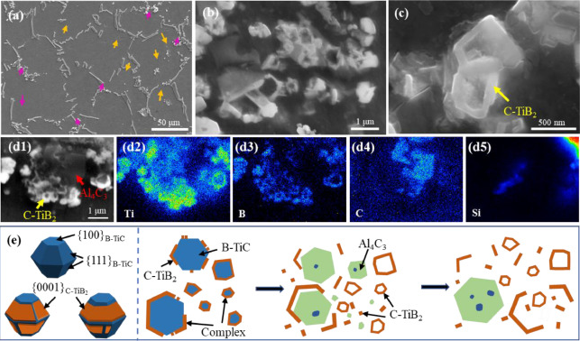

图10所示：(a-C) Al-TCB-7Si的微观结构，显示颗粒的分布和形貌。(d1-d5)从TCB络合物演化而来的C-TiB₂粒子的形态和EPMA映射。(e)铝熔体中TCB络合物的演化过程示意图。

图11所示：(a)原子分辨率HAADF图像，显示C-TiB₂/α-Al界面的原子结构和相应的EDS映射。(b)图11a放大图。(C) C和Si在C - TiB2 /α-Al界面的EDS线扫描图谱。经Al-TCB合金接种的Al-Si铸锭中，C-TiB₂衬底位于α-Al晶粒中心。

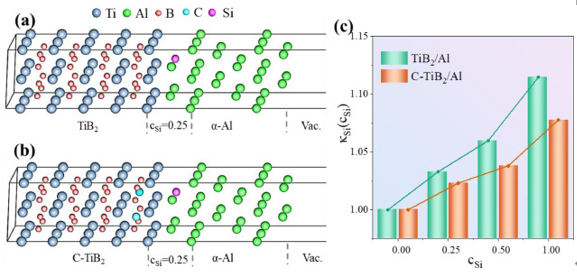

图12所示：Si在TiB₂/Al界面和C-TiB₂/Al界面吸附倾向的研究:(a) TiB₂/Al界面和(b) C-TiB₂/Al界面分别吸附Si的模型。(C)上述两个界面κSi(C_Si)随C_Si的变化。

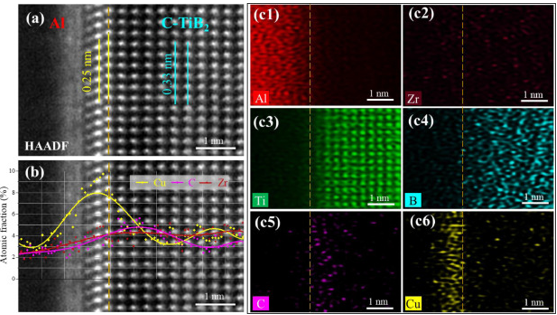

图13所示：(a)显示C-TiB₂/α-Al界面原子结构的原子分辨率HAADF图像。(b) C、Cu、Zr在C- TiB₂/α-Al界面的EDS线扫描图谱及其对应的(C1-C6)映射。经Al-TCB主合金接种的Al-Cu-Zr锭中，C-TiB₂衬底位于α-Al晶粒中心。

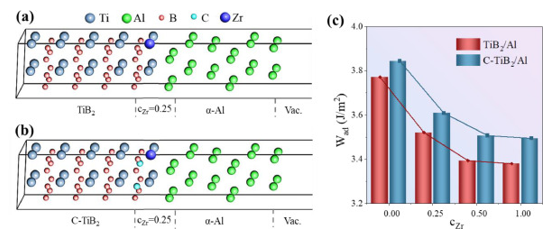

图14所示：TiB₂/Al和C-TiB₂/Al界面抗Zr中毒能力的研究:(a) TiB₂/Al和(b) Zr原子掺杂的C-TiB₂/Al界面模型。(C)上述两个界面中Wad随C_Zr的变化。

本研究采用掺杂TCB配合物的新型Al-TCB中间合金，对Al-7Si-0.4Mg和Al-5Cu-0.15Zr合金进行了细化。经试验证明，该材料在晶粒细化性能和抗Si/ Zr中毒能力方面具有显著优势。在实验和从头算的基础上，探索了TCB配合物的高效晶粒细化和协同抗Si/ Zr中毒机理，得到了以下结论:

(1）TCB配合物由B-TiC和C-TiB₂组成，均匀分布在Al-TCB中间合金中。以0.1 wt.% Al-TCB为主合金接种后，Al-7Si-0.4Mg晶粒平均细化到85 μm左右，且在超长保温时间180 min后仍能保持良好的晶粒细化性能，具有较好的抗褪色能力。加入0.5 wt.% Al-TCB合金后，Al-5Cu-0.15Zr的平均晶粒尺寸细化到63±4 μm。

（2）在Al- Si熔体中或在其他Al熔体中长期持有，TCB配合物会逐渐演化为C-TiB₂和Al₄C₃。B-TiC释放的多余Ti原子有助于C-TiB₂上α-Al的成核，提高生长限制因子的值。演化过程促进了C-TiB₂粒子的再生，C-TiB₂粒子是α-Al晶粒直接高效成核底物。TCB配合物独特的原位演化效应使晶粒得到有效细化，避免了Si/ Zr中毒。

（3）DFT计算表明，C原子倾向于分布在TiB₂的表面附近，并且比内部掺杂的C原子在能量上更有利。C在C- TiB₂中的掺杂增强了与Al的界面化学亲和力，从而使晶粒得到更好的细化。C- TiB₂可以作为α-Al的有效形核底物，两者之间具有合适的取向关系，其中C- TiB₂ // Al， C-TiB₂(0001) // Al(111)， C-TiB₂3°与Al(002) 。

（4）由于C在TiB₂中的掺杂，κ_Si(C_Si)速率随C_Si的增加而缓慢增加，导致Al-Si熔体中C-TiB₂/Al界面Si原子的积累减少。W_ad(c_Zr)越高，表明C-TiB₂/Al界面键合越强，α-Al在含Zr铝熔体中的成核能力越强，从而抑制了C-TiB₂与Al界面处Si/Zr原子的偏析，实现了协同抗Si/Zr中毒能力。
