SCMs|Pd-Ni-P非晶合金多形性转变的成分依赖性

2023-08-04 15:32:12 作者：中国科学材料来源：中国科学材料分享至：

非晶合金复杂的化学成分特征为理解多形性转变带来了巨大挑战。

近日，北京科技大学吕昭平教授和刘雄军教授等人在Science China Materials发表研究论文，系统研究了(PdNi)_100-xP_x（15 at% < x < 21 at%）非晶合金中加热诱导多形性转变的化学成分依赖性。

本文要点

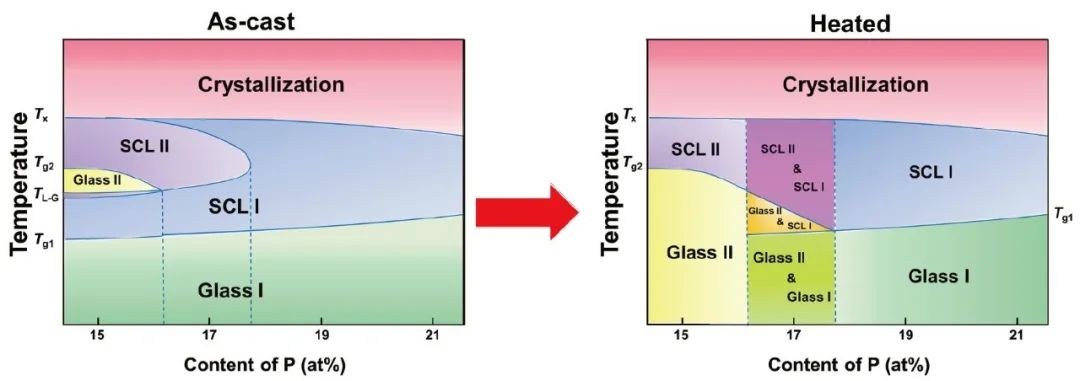

1) 差热分析与结构因子的演化规律表明重入型玻璃转变会随着P含量的增加（不超过17 at%）而逐渐被抑制，扩展X射线吸收精细结构分析拟合后的结构参数与原位升温同步辐射结果显示重入型玻璃转变的成分依赖性来源于金属-类金属键对（即Pd/Ni-P对）的成键能力差异以及由此导致的短程至中程有序化转变。

2) 这种成分依赖性可以导致重入型液-液转变和玻璃转变在Pd_41.5Ni_41.5P₁₇非晶合金中均可发生。

本研究有助于加深对重入型玻璃转变原子机制的认识，同时澄清了对于Pd-Ni-P非晶合金体系中多形性转变结构起源的困惑。

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。

无相关信息

官方微信

文章推荐

点击排行
