祝贺!西工大在复合材料抗冲击研究领域取得新进展!
2023-08-23 16:10:09 作者:材料科学与工程 来源:材料科学与工程 分享至:

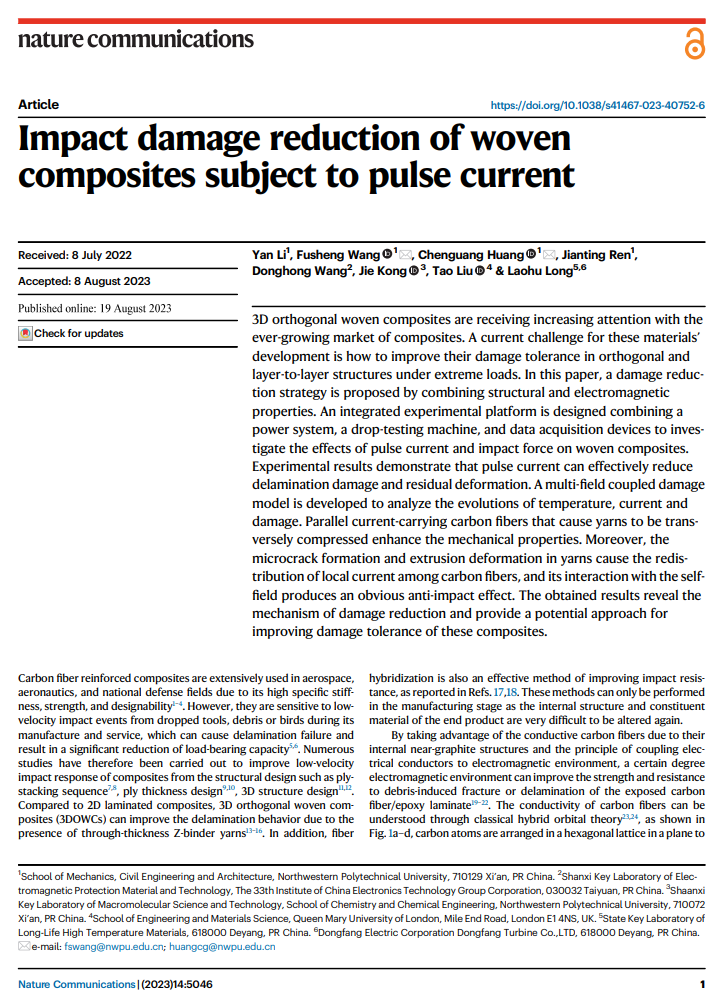

北京时间2023年8月19日,西北工业大学力学与土木建筑学院王富生教授团队在《自然•通讯》(Nature Communications)杂志在线发表题为《脉冲电流下编织复合材料抗冲击损伤》(Impact damage reduction of woven composites subject to pulse current)的研究论文。该研究提出了一种采用脉冲电流来改善三维正交编织复合材料抗冲击性能的方法,并系统揭示了脉冲电流对正交编织复合材料冲击损伤的抑制机理。





西北工业大学博士生李妍为该文第一作者,西北工业大学王富生教授和黄晨光副教授为共同通讯作者,西北工业大学任建亭教授、中国电子科技集团公司第三十三研究所王东红研究员、西北工业大学孔杰教授、伦敦玛丽女王大学刘涛副教授、中国东方电气集团有限公司龙老虎高工为共同作者。



航空、航天和土木等工程领域中,碳纤维/环氧树脂基复合材料受到冲击载荷容易出现纤维断裂、树脂破坏和分层等损伤形式,降低复合材料的承载能力,对飞行器和土木工程等结构的安全带来威胁。关于提升复合材料抗冲击性能的方法多从材料改性、结构设计和制造工艺等方面考虑,如相较于层合复合材料,编织复合材料在抑制冲击损伤方面具有独特优势。然而,这些方法对改善复合材料的抗冲击性能仍存在局限性,如何进一步提高冲击载荷下复合材料的损伤容限仍是复合材料理论研究中所面临的重要难题之一。



针对这一难题,王富生教授团队与合作者将编织物的结构特性和碳纤维的电磁特性相结合,提出了一种降低三维正交编织复合材料冲击损伤的策略。利用无线通信技术,设计搭建了落锤冲击试验机、电流源和数据采集设备等一体集成的实验平台,实现了脉冲电流和冲击力对正交编织复合材料的协同加载。研究结果表明,随着脉冲电流峰值从0 A增加到110 A,三维正交编织复合材料板的非弹性能量和残余变形分别减少了35.81%和47.64%。多尺度多物理场建模分析表明,载流碳纤维使得纱线束受到了横向压缩性质的电磁体力,有利于提升纱线的机械性能;纱线中微裂纹的形成和挤压变形会引起碳纤维之间局部电流的重新分布,其与自场相互作用会产生抗冲击效应。基于材料-结构-功能的一体化设计思想,有效控制脉冲电流对复合材料热效应的影响,此项研究成果可以为提高复合材料在冲击载荷下的损伤容限提供新的途径。

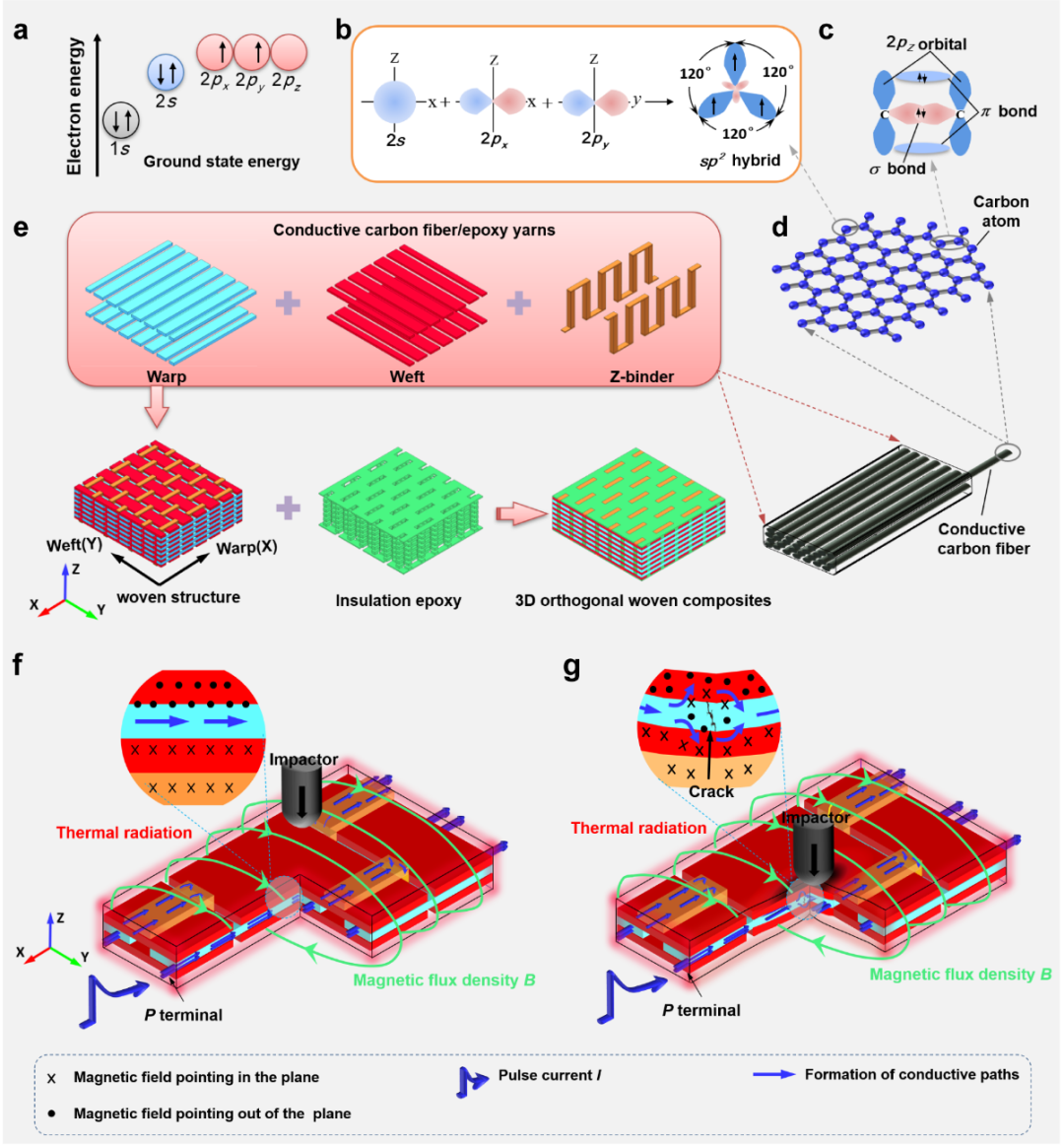

图1 三维正交编织复合材料结构的导电机理与冲击前后的电-磁-力-热耦合示意图

图2 设计搭建的一体化实验平台和三维正交编织复合材料在脉冲电流作用下的冲击损伤抑制机理


该研究工作得到了国家自然科学基金(51875463和52175147)、航空科学基金(20200044053002)、山西省科技创新团队专项基金(202204051001001)和长寿命高温材料国家重点实验室基金(DTCC28EE200788)等项目的资助。该研究工作依托于西北工业大学力学与土木建筑学院“装备和设施工程设计与防护研究所”的科研力量,研究所拥有一支高素质师资队伍,近年来取得了丰硕成果。在王富生教授的带领下,研究所立足西工大“三航”特色,瞄准“卡脖子”科学技术难题。研究所加强基础理论创新和工程实践,重点突破极端环境下装备和设施工程安全评估的基础科学难题,形成装备和设施工程防护设计的新理念。

王富生教授与团队部分成员在一起

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

    标签:
相关文章
无相关信息
