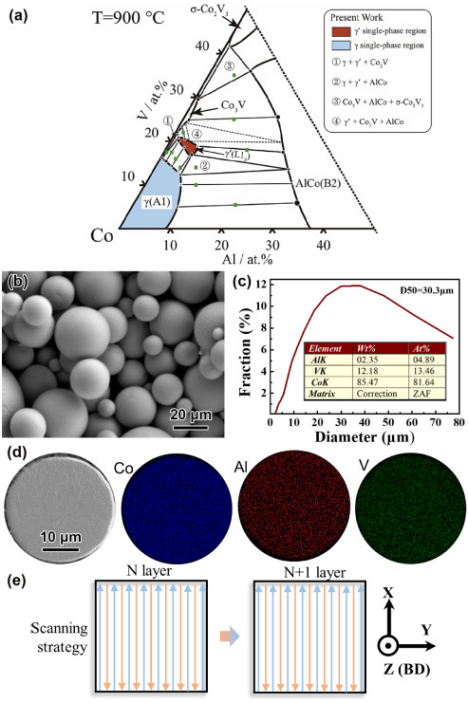

图1所示。900℃富钴区Co-Al-V三元体系等温切面图。(b) Co-5Al-14V (at.%)粉末的球形形貌。(c)粉末粒度分布。(d)粉末中Co、Al、V元素的能谱图。(e)扫描策略图。

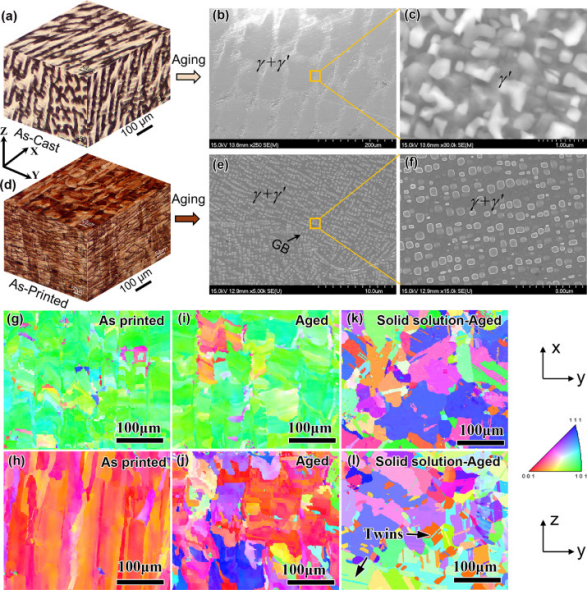

图2所示。(a)铸态样品的典型三维金相形貌;(b)-(c)铸态试样900℃时效24 h的SEM显微图;(d)打印样品的典型三维金相形貌;(e) - (f)打印样品在900℃下时效24 h的SEM显微图;(g) (h)打印样品的XY侧和YZ侧的IPF。(i) (j) lpbf制备样品的XY侧和YZ侧IPFs分别在900°C下时效24 h。(k) (j) LPBF制备的样品在1050°C固溶1h和900°C时效24h后的XY和YZ侧IPFs。(Z为建筑方向)

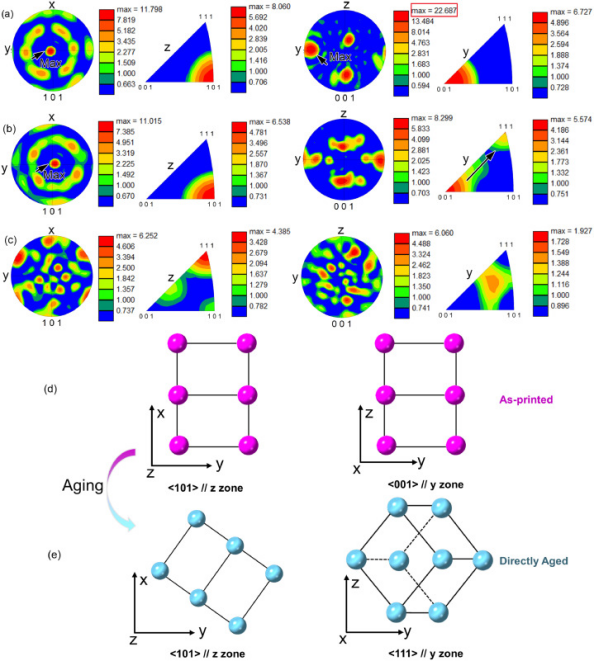

图3所示。(a)打印样品的XY侧和YZ侧的极点图(PFs)。(b)制备的LPBF样品的XY侧和YZ侧的PFs分别在900°C下时效24 h。(c) 1050℃固溶12 h、900℃时效24 h后lpbf制备样品的XY、YZ侧IPFs;(d)打印样品优选取向示意图;(e)打印样品900℃时效24 h优选取向示意图。

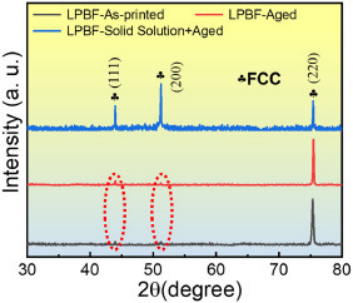

图4所示。不同热处理条件下LPBF样品的XRD谱图。

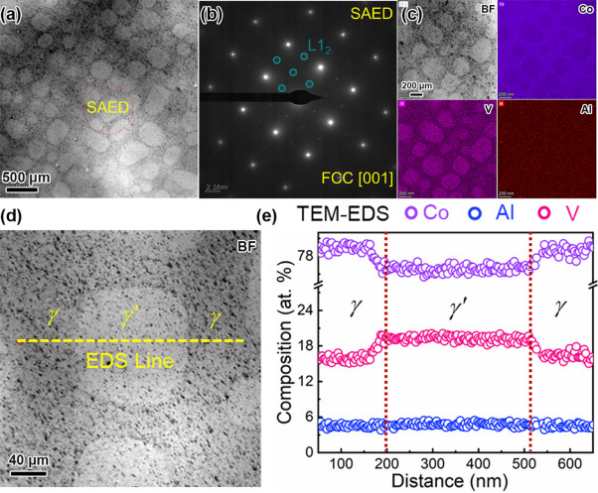

图5所示。(a) 900℃时效24 h LPBF制备样品的TEM亮场(BF)图像;(b)选择面积电子衍射(SAED);(c) TEM-EDS图，Co, Al, V;(d)(e)跨FCC-L12间相区域的TEM-EDS线扫描。

综上所述，我们采用激光粉末床熔合技术制备了最近开发的Co-Al-V系列钴基高温合金，该合金具有很大的发展潜力。具体发现如下:

(1)我们报告了强劲的<101>LPBF制备的新型钴基高温合金具有织构结构，这是传统镍基高温合金难以获得的。< 101>织构甚至可以在接近γ′溶质温度时保持热稳定。

(2)利用LPBF形成的试样具有良好的成分均匀性，我们成功地获得了γ′相的均匀分布，而无需直接应用时效工艺进行固溶处理。因此，我们得到的组分既表现出γ′相的均匀沉淀，又能表现出强烈的<101>纹理。

(3)在LPBF制备的Co-5Al-14V高温合金的初次再结晶过程中，会发生晶粒旋转，但强的<101>纹理在建筑方向上可以保持稳定。这些发现为LPBF形成的强织构或单晶γ′强化高温合金的发展提供了新的见解。

本研究的透射电镜分析由中材材料研究所(广州)有限公司(SIMR)支持。作者也要感谢来自Shiyanjia实验室(www.shiyanjia.com)的Kehui Han提供的EBSD分析。

 2/2   首页 上一页 1 2
