近日，中国科学院海洋研究所海洋环境腐蚀与控制技术研究团队重点针对低表面张力液体表面润湿粘附和“扎钉”现象导致的空气层屏蔽功能失效问题，采用有机-无机复合杂化和表面喷涂技术设计制造了一种兼具超疏水和超疏油特性的POS@Al₂O₃@Epoxy有机-无机复合杂化超双疏自清洁防腐防冰涂层。相关成果已于近日发表在国际学术期刊Journal of Materials Science & Technology上。

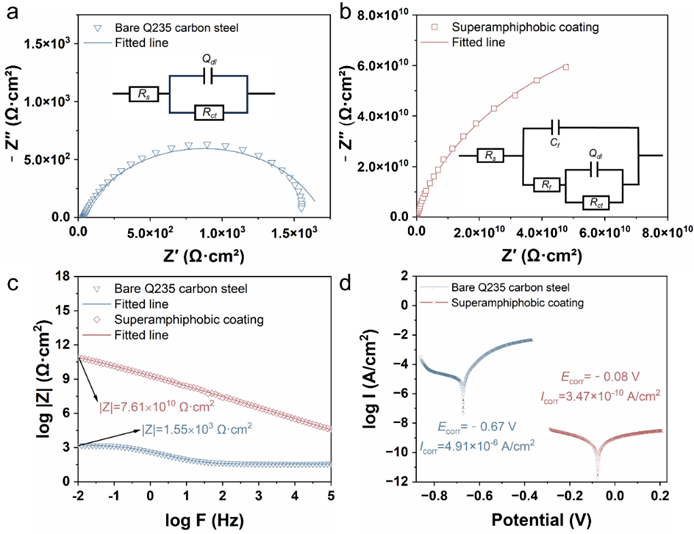

研究结果发现所制备的超双疏自清洁涂层对不同表面张力的液体均展现出优异的斥液性和液体无损传输功能。电化学测试结果显示涂层表面电荷转移电阻较空白碳钢基体提升8个数量级、腐蚀电位正移590 mV、腐蚀电流下降4个数量级。

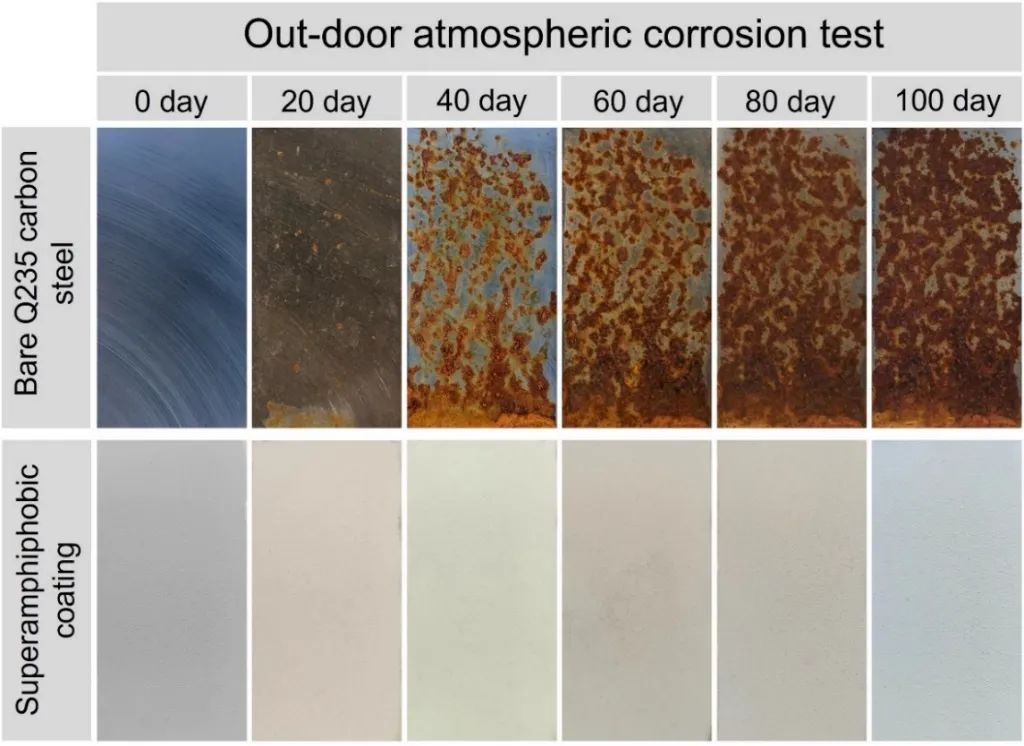

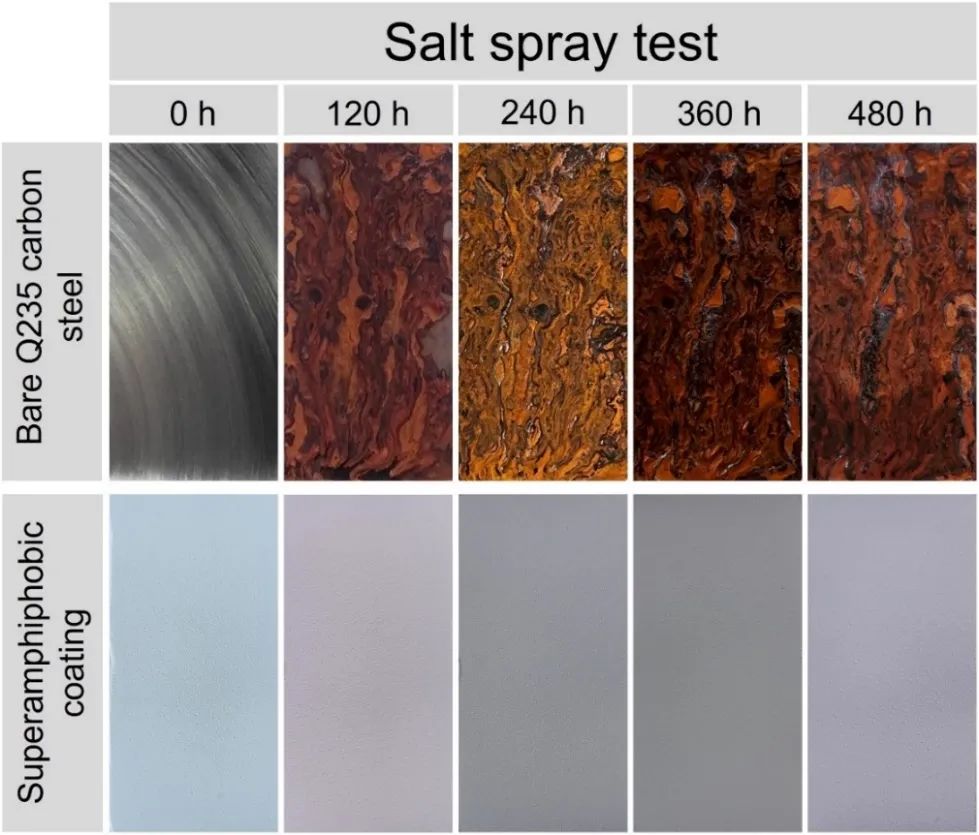

同时，涂层在经受480小时盐雾加速腐蚀和2400小时户外大气腐蚀暴露测试后仍维持性能稳定。

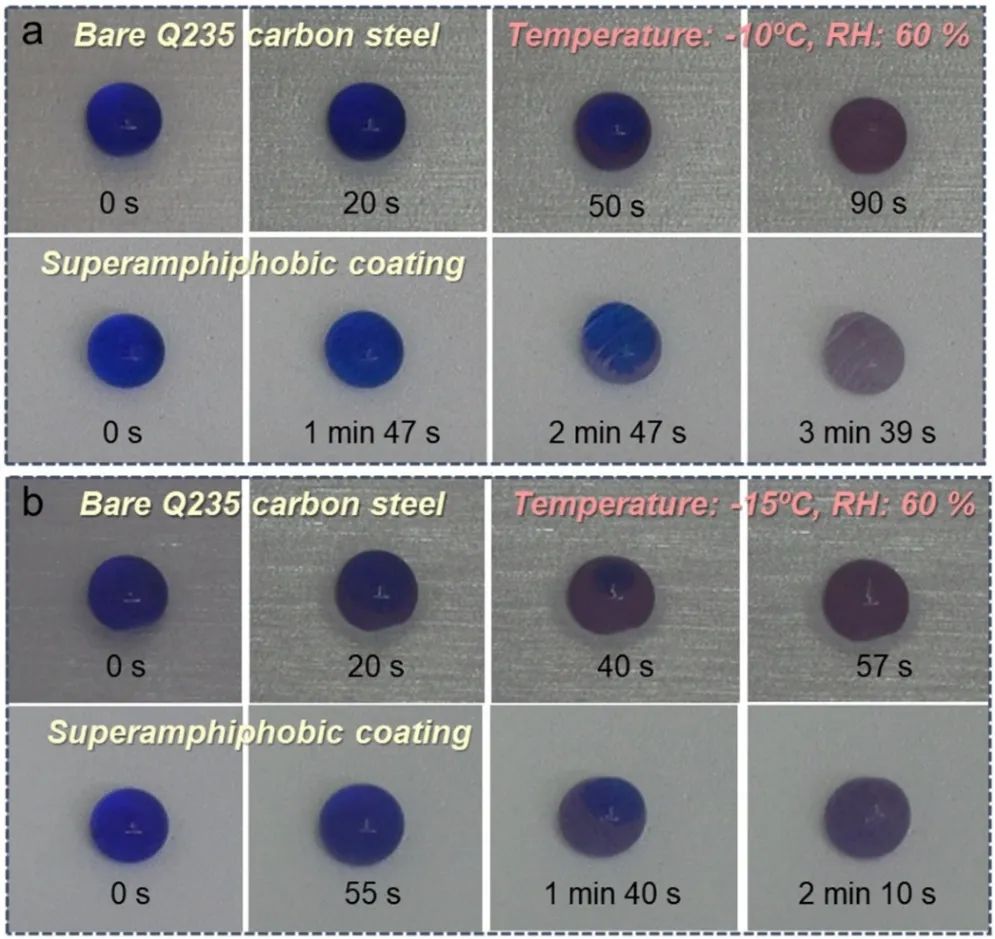

-10℃和-15℃低温环境下的结冰测试也进一步揭示了涂层具有显著的延迟结冰和降低界面冰粘附力特性。

图5 基于表面喷涂技术制备该涂层的基材适用性
