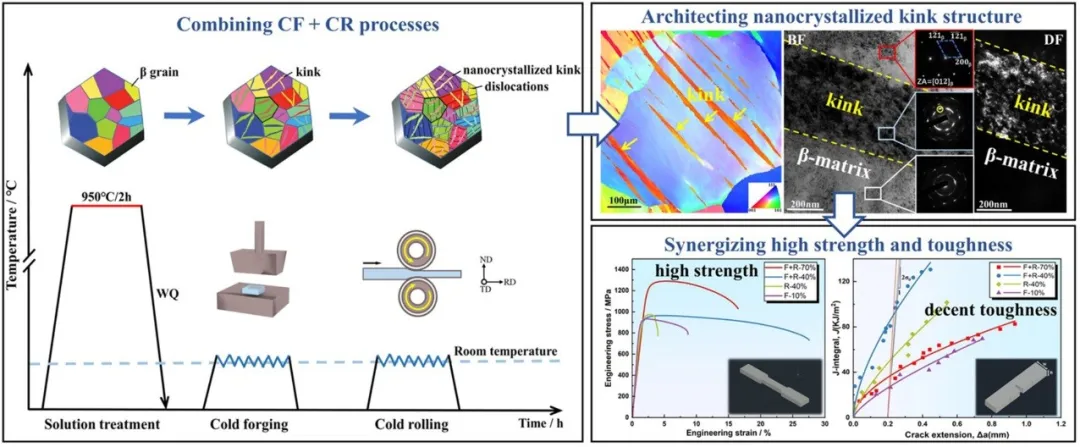

钛合金作为结构材料通常需要高强度和延展性，尤其是高断裂韧性。但是传统的机械加工诱导产生位错来提高钛合金强度会对延展性产生负面影响。为此，西安交通大学开发出一种新型纳米结晶扭结策略，结合冷锻和冷轧工艺来解决Ti-11V亚稳态β-钛合金的强度与延展性权衡问题。冷锻过程首先激活变形扭结，随后在冷轧过程中变形扭结破碎成纳米晶粒，并在粗晶基体中形成纳米结晶扭结。该策略使得Ti-11V二元合金的屈服强度达到1200 MPa，断后伸长率为17%，断裂韧性为52 MPa·m^1/2。该策略还可拓展到镁合金、锆合金等材料，实现先进性能材料的大规模工业生产。
