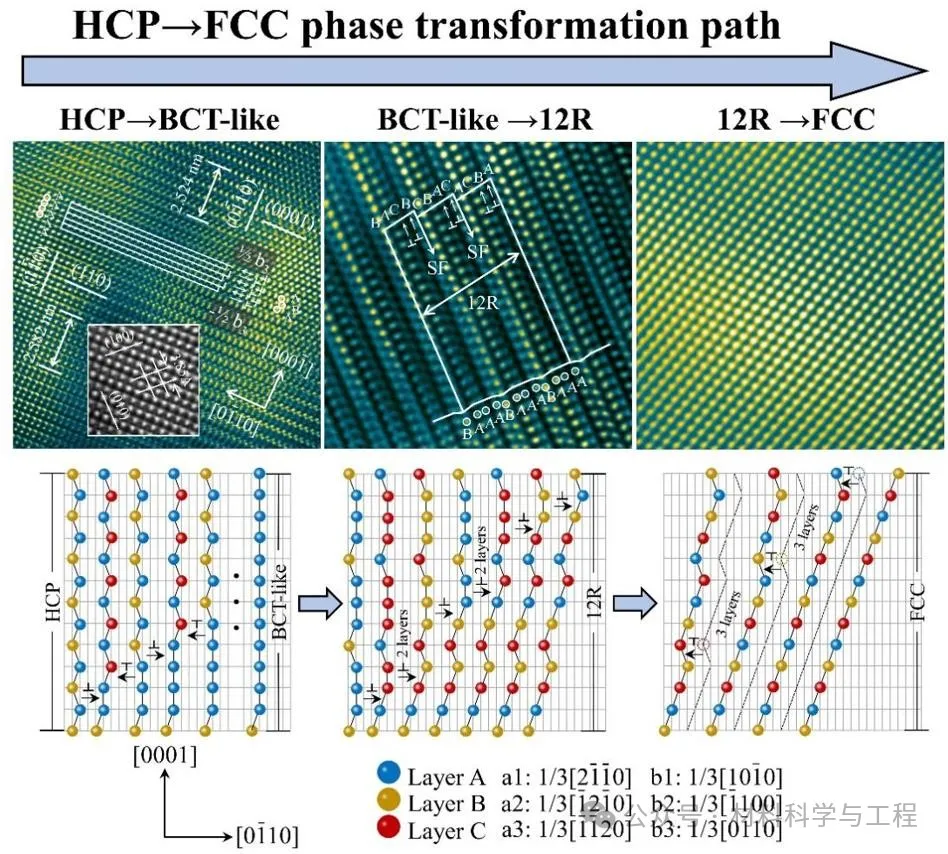

IVB族钛（Ti）、锆（Zr）、铪（Hf）金属具有相同的价电子结构，在晶体结构、相变机制上也具有一定的相似性。通常它们在室温下为密排六方结构（Hexagonal Close-packed HCP），升温过程中发生同素异构转变，形成体心立方（Body-centered cubic，BCC）结构晶体。然而，近些年IVB族金属及其合金中不断出现的面心立方结构（Face-centered cubic, FCC）晶体的研究报道，彻底颠覆了对于其相变的固有认知。作为IVB族元素中的一种全新物相，FCC相一经报道就引起了相关人员的关注和跟踪研究，其中FCC相的形成机制一直都是争论的焦点。科研人员基于FCC相与基体的晶体几何差异提出，柏氏矢量为的Shockley不全位错在基体的每隔一层的{0001}基面上滑移，HCP→FCC相变就会发生。但是由于缺少不全位错滑移的直观证据，上述相变机制对于FCC相变过程的解释仍然未被广泛认可。
