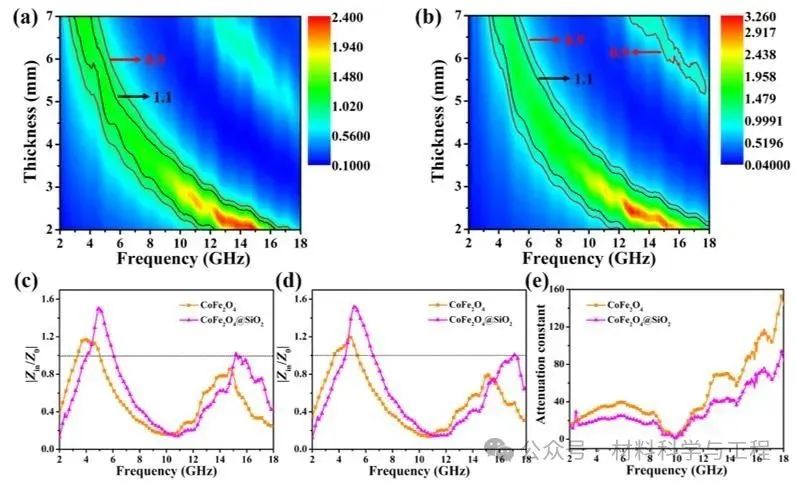

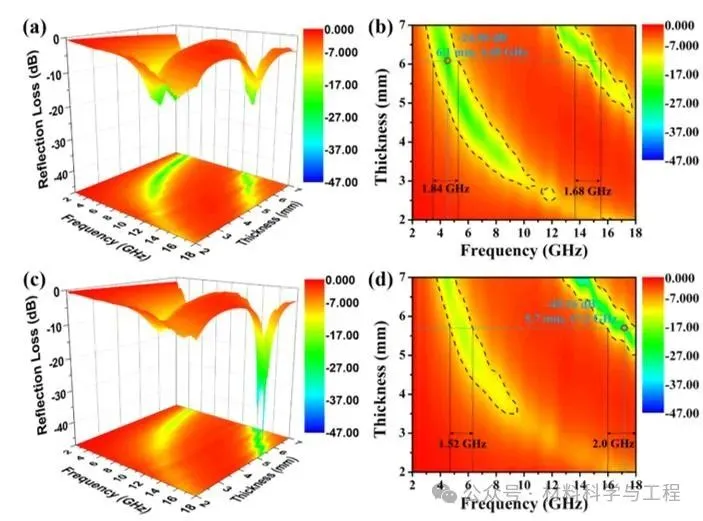

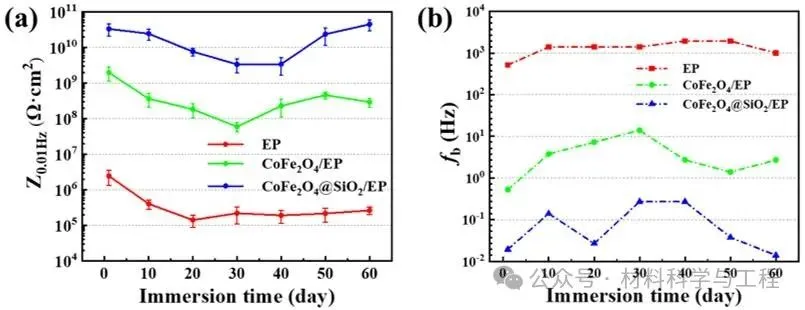

海工装备在苛刻的服役环境下,不可避免的受到强耦合环境影响进而降低其服役寿命,同时随着电磁波探测和通信技术的迅速发展,也对特种装备的防护提出更高的要求,因此兼具电磁隐身与长效防护的特种涂层研发受到了广泛关注。 近期,中国海洋大学陈守刚教授团队基于电磁波吸收材料在海洋防腐中的实际应用,提出了构建CoFe2O4@SiO2核壳结构改进界面相互作用以提高材料在海洋环境中的电磁波吸收防腐能力。CoFe2O4@SiO2核壳结构具有优异的电磁波吸收性能,最小反射损耗可达-45.16dB。此外,CoFe2O4@SiO2核壳结构可以增强树脂的耐腐蚀性。海水浸泡60天后,CoFe2O4@SiO2功能涂层的低频阻抗模量仍高于109Ωcm2。 相关成果以“Improved Interfacial Interactions by Core–Shell CoFe2O4@SiO2Composites to Enhance the Ability of Corrosion Resistance and Electromagnetic Wave Absorption”为题发表在Small上。论文第一作者为魏双、孙天翔、马程成,通讯作者为陈守刚教授,通讯单位为中国海洋大学。 论文链接:https://doi.org/10.1002/smll.202405814 要点分析: CoFe2O4@SiO2核壳结构可以实现精确的调控,具备优异的电磁波吸收性能,最小反射损耗可达-45.16dB。CoFe2O4@SiO2核壳结构在树脂中展示优异的分散能力,耐腐蚀大大提升。海水浸泡60天后,涂层的低频阻抗模量仍高于109Ωcm2。 图1 (a, b) CoFe2O4和(c, d) CoFe2O4@SiO2的三维和二维反射损耗值。 图2 CoFe2O4和CoFe2O4@SiO2在不同厚度下的|Zin/Z0|值。 图3 特种涂层在不同时间浸泡后的的|Z|0.01 Hz值和断点频率fb值。 采用溶剂热法和Stöber法制备了CoFe2O4@SiO2复合材料,其独特的核壳结构和良好的阻抗匹配|Zin/Z0|有效地改善了CoFe2O4@SiO2的电磁波吸收性能。CoFe2O4@SiO2具有良好的分散性、相容性和阻隔效果,界面结合强度高,有效地提高了涂层与钢之间的结合力,使其具有较高的抗腐蚀性能。CoFe2O4@SiO2涂层的低频阻抗模量(|Z|0.01 Hz)值在60天后仍然很高。盐雾加速试验表明涂层具备优异的耐腐蚀能力。因此,该特种功能涂层有望在吸波防腐材料构筑和长效防护方面显示优异的应用潜力。
来源: 材料科学与工程
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808414
