    【成果简介】


    大自然神秘莫测,她用其灵巧的双手创造了多种多样的生物。这些生物所拥有的独特结构和性能,常常带给我们创新的灵感和启发。众多海洋甲壳动物的足部能捕获和撕咬带硬壳的猎物,原因是足部由磷酸盐晶体矿化的α-甲壳素组成,能够吸收能量,抑制裂纹扩散,从而有着良好的耐损伤和抗冲击性。


    北京时间6月6号,Advanced Materials官网更新报道了一则研究成果,加利福尼亚大学的Nicholas A. Yaraghi等人发现了海洋甲壳动物外表皮的一种新型超微结构——人字形螺旋纤维状结构。与传统的螺旋结构相比,该结构的韧性、应力再分布和能量吸收性能均大大提高。他们预见,将该种结构推广应用,将大大提高复合材料的机械性能。


    【图文导读】


    注:纳米压痕技术是最简单的测试材料力学性质的方法之一,可以在纳米尺度上测量材料的各种力学性质,如载荷-位移曲线、弹性模量、硬度、断裂韧性等。


    微分干涉差显微镜能显示结构的三维立体投影影像。

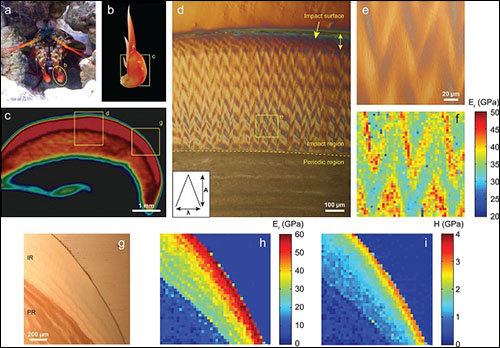

图1 光学显微图像和纳米压痕试验区的高分辨图像


    1-12


    (a)为尾雀螳螂虾,黄框标示处为前足;


    (b)为肢体局部图,黄框标示处为一个矢状面;


    (c)为(b)的矢状面断层扫描图;


    (d)为冲击区表面(≈70μm),冲击区内部(≈500μm)和非冲击区的微分干涉差显微图像;


    (e)为(d)中冲击区内部的微分干涉差显微图像;


    (f)为(d)中受冲击区内部人字形区的高分辨纳米压痕图像,并标示出不同位置弹性模量的变化;


    (g)为(c)中受冲击区的明场像;


    (h,i)为(g)中所示近冲击表面区域的纳米压痕试验的低分辨图,其中(h)为弹性模量的梯度变化;(i)为硬度的梯度变化


    小结: 该物种前足分为冲击区和非冲击区,冲击区又分为冲击区表面和内部。冲击区矿化程度高,密度大,硬度高,弹性模量高,有着类似三角波的人字形图案(人字形区域的不同位置弹性模量也不尽相同);非冲击区有机质含量高,硬度低,弹性模量低。

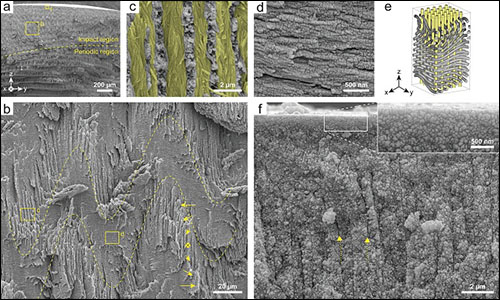

图2 SEM图观察冲击区的断裂图像和纳米结构特征


    2-12


    (a)为沿矢量平面断裂的SEM图,虚线为冲击区与非冲击区的界限;


    (b)为(a)所示的冲击区内部的人字形结构,虚线划分了不同的纤维取向。箭头代表着部分纤维的取向;


    (c,d)为(b)的高分辨SEM图像,其中(c)中纤维的取向朝向平面外;


    (d)中纤维取向在平面内。取向垂直于试样表面的孔状纤维形成一个网络结构(黄色部分);


    (e)显示了(x-y)平面纤维和孔状纤维的组织结构;


    (f)为(a)中冲击表面区的颗粒形貌,箭头和虚线表示孔状纤维取向垂直于样品表面,插图显示表层纳米粒子的平均尺寸在65nm左右


    小结:由于在图1的矢量面中,纤维的内外取向不同,因此在(x-y)平面内形成网状结构。z方向的孔状纤维贯穿冲击区和非冲击区,与(x-y)平面交织,加强了网络,分散了各向异性,增强了体系的韧性。

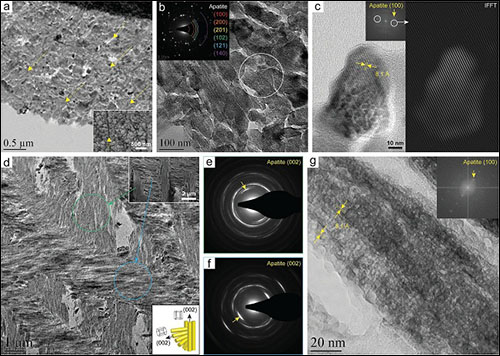

图3 TEM观察冲击区表面和内部的纤维和晶体结构


    3-14




    (a)从低分辨TEM图中可观察到冲击表面区域的纳米粒子和孔状纤维(黄色箭头标示)结构;


    (b)高分辨TEM图显示了冲击表面的粒子的形貌。插图为选区电子衍射花样,证明了纳米单晶的存在。


    (c)左图为某单个纳米粒子的TEM图,插图为FTT(快速傅里叶变换)得到的磷灰石(100)晶面。右图是对(100)晶面进行IFFT(快速傅里叶逆变换),证实了其为一个单晶。


    (d)TEM显示,冲击区内部的矢量面内外不同取向的纤维发生旋转,并相互交织。下方插图为上述两种方向纤维的交叉示意图,上方插图为平面内纤维和孔状纤维的SEM图,两者对应一致。


    (e,f)为(d)图中标示的选区电子衍射花样,显示磷酸盐的择优生长取向与孔状纤维方向一致。


    (g)为(d)图中的单根纤维的高分辨TEM图,FFT显示(100)晶面平行于纤维长轴方向。


    小结:TEM选区电子衍射和FFT证明了磷灰石晶体的存在,且磷灰石的择优生长取向与孔状纤维延伸方向一致。



图4 高负载纳米压痕试验探究增韧机理


    4-8


    (a)向冲击区最大施加1000mN的载荷后的SEM图。表面有轻微的刻痕,在面内外不同取向纤维的交界处,可看到人字形结构和裂纹偏转;


    (b)SEM图显示,在刻痕边缘处,纤维起到连接的作用;


    (c-e)TEM图显示了向冲击区施加不同载荷的结果。部分显微结构包含了取向相互垂直和交叠的纤维束,如图蓝色和绿色虚线所标记处;


    (f)为图(c)-图(e)的载荷-位移曲线,Ⅰ型裂纹开始于已存在的缺口,并沿着原方向扩散(绿色区域)。(d)图中与裂纹相近的纤维束2(蓝色虚线)开始沿某一方向转向。(e)部分区域的纤维由于取向朝向矢量面外,导致转向失败,与纤维束2呈90°角断开。


    小结:向表面施加压力,裂纹发生偏转,且只在取向朝向矢量面外的区域扩散;在裂纹尖端,纤维能够自我修复发生连结;结合图3,磷灰石的晶体结构将各向异性传导至高分子纤维。以上机制,增强了体系的韧性。

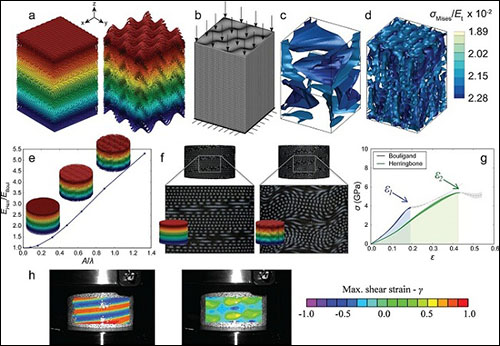

图5 螺旋形和人字形结构的有限元分析和3D打印模型测试


    5-7


    (a)螺旋形和人字形结构的几何形状和纤维取向示意图。颜色代表了z轴方向的相对位置;


    (b)人字形结构的网格模型;


    (c,d)分别对螺旋形和人字形结构表面施加恒定的冯米斯应力,数值分别为1.89 × 10?2, 1.95 × 10?2, 2.28 × 10?2,观察应力分布情况;


    (e)人字形结构相对于螺旋结构的杨氏模量。横坐标代表人字形结构的振幅和波长比。


    (f)螺旋形和人字形结构的3D打印模型;


    (g)3D模型的抗压试验;


    (h)螺旋形(左)和人字形(右)结构的3D打印模型在应变为0.1时的对比图。


    小结:剪切应力测试表明,人字形结构的应力分布更加均匀;从内部到表层,振幅/波长比逐渐增加,杨氏模量也随之增加,韧性增强;人字形结构的能量吸收性能更好,能抵抗更大的应力。



图6 表层高载荷纳米压痕试验和有限元模拟实验


    6-8


    (a)冲击区内部和表面的3D模型图显示颗粒层在人字形结构上方,插图为相应区域的光学显微镜图像;(b)向冲击区表层和内部分别施加100,500,1000mN的力得到的SEM图;


    (c)冲击区表面颗粒层的SEM图;


    (d)颗粒层的有限元模拟示意图;


    (e)冯米斯应力示意图,虚线以上为粒子层,以下为有序层。下层与上层的杨氏模量比分别为1/1, 1/10, 1/100, 1/1000。随着比值的增加,可观察到应力受限的现象。


    小结:冲击区表层纳米粒子有着各向同性,能够很好地分散应力。


    文献链接:A Sinusoidally Architected Helicoidal Biocomposite
