新型材料：硫酸腐蚀30天我都不怕，你行么？

2018-08-15 15:42:21 作者：本网整理来源：材料科学与工程分享至：

天然木材的独特取向孔道结构赋予其轻质高强的特点，有关仿木头结构的研究是国际上仿生材料研究领域的热点之一。然而，传统的仿木头结构材料是“徒有其型”，以往研究实现取向孔道结构的模仿，但其力学性能远不能令人满意。例如，目前开发的陶瓷基仿木头结构材料，密度高、强度低、缺陷多，且制备过程需要高温烧结（通常>1500℃）。因此，如何制备真正具有轻质高强特点的仿木材结构材料是仿生材料研究领域面临的挑战。

近日，中国科学技术大学教授俞书宏带领的科研团队，发展了一种冰晶诱导自组装和热固化相结合的新技术，以传统的酚醛树脂和密胺树脂为基体材料，研制出一系列具有类似天然木材取向孔道结构的新型仿生人工木材。该系列仿生人工木材具有轻质高强、耐腐蚀和隔热防火等优点。

8月10日，相关研究成果以Bioinspired polymeric woods为题，发表在《科学进展》上，Science杂志科学新闻以This synthetic wood is as strong as the real thing—and won't catch fire为题，对该成果进行报道。论文的共同第一作者为博士后于志龙和硕士生杨宁。

论文链接

http://advances.sciencemag.org/content/4/8/eaat7223

研究人员研制的一系列树脂基仿生人工木材，具有类似天然木材的取向孔道结构，并且壁厚和孔尺寸具有很好的可调控性（图1）。这种方法可以复合多种纳米材料以制备多功能复合人工木材，而且简单高效，容易放大生产。这种取向孔道结构的人工木材具有突出的机械性能，压缩屈服强度优于已开发的多种仿木结构的陶瓷材料，且与天然木材性能相当（图2）。

图1.人工木头的制备过程示意图。（A）树脂聚合物的混合溶液；（B）取向冷冻和干燥后具有取向孔道结构的聚合物干胶；（C）固化后的树脂基仿生木材；（D）酚醛树脂基（上）和密胺树脂基（下）仿生木材实物照片

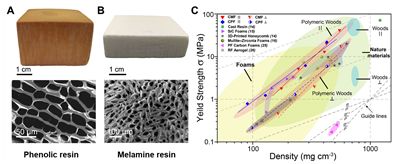

图2.仿生人工木材的照片、结构和力学性能。（A）酚醛树脂基人工木材与微观结构；（B）密胺树脂基人工木材与微观结构；（C）人工木材的力学性能与其他工程材料对比图。

与天然木材相比，仿生人工木材最大的优势在于其耐腐蚀性、隔热和防火性能。研究中，由于选用热固树脂材料作为基体材料，所制备的仿生人工木材具有很好的防水、耐酸腐蚀的特点，在水和硫酸溶液中浸泡30天，其力学强度均没有衰减。得益于其取向孔道结构和孔壁中复合的纳米材料，与石墨烯复合的人工木材具有很好的径向（垂直于孔道方向）隔热效果，最低热导率可达20.8 mW/mK（毫瓦每米每开尔文）。考虑到人工木材的高比强度（压缩强度/密度），这种人工木材比其他工程材料和气凝胶材料具有更好的实用性。

易燃性是天然木材在实际应用中面临的最大问题，而防火阻燃则是人工木材最大的优点，通过复合不同的纳米材料可以进一步提高其防火隔热性能。这种人工木材具有很好的防火性能，在火焰引燃后能够迅速自熄灭，这正是天然木材无法克服的缺点（图3）。
