下一代裂变和未来聚变能源,亟需在高温下维持高辐射剂量的高性能金属材料。然而,到目前为止,因辐射驱动的微结构不可逆退化,即使是最有前途的结构材料,也无法承受所需的辐射环境。
今日,北京大学 物理学院技术物理系付恩刚 Engang Fu团队Jinlong Du等,北京科技大学 吕昭平Zhaoping Lu团队,Suihe Jiang,Peipei Cao等,在Nature Materials上发文,报道了一种违反直觉的策略,通过在金属材料中,引入超晶格纳米析出物nanoprecipitates的可逆局部无序-有序转变,在高温下,实现异常高的辐射耐受性。正如在含有高密度B2有序超晶格的马氏体钢中,特别证明的那样,即使在400–600°C超高剂量辐射损伤后,也没有检测到空洞膨胀void swelling 。高度过饱和基体中,低失配超晶格的重新排序过程,是通过在快速弹道无序化ballistic disordering后辐射诱导的点缺陷和过量溶质的短程重组发生的。这种动态过程稳定了微观结构,持续促进原位缺陷复合,并有效阻止了毛细驱动的长程扩散过程。该策略,可以很容易地应用于其他材料,并为开发高辐射耐受性的高性能金属材料铺平了道路。
Superior radiation tolerance via reversible disordering–ordering transition of coherent superlattices.
通过相干超晶格的可逆无序-有序转变获得优越的辐射耐受性。
图1:高密度Ni(Al,Fe)纳米粒子Nano Particles,NPs超晶格钢的优异辐射耐受性。b和c比较表明,超晶格钢比9Cr氧化物弥散强化oxide-dispersion-strengthened,ODS钢表现出更强的抗空洞溶胀能力void swelling resistance。
图2:离子辐照下,超晶格钢的微观组织演变。
图3:超晶格钢纳米粒子NPS的辐射诱导溶解机制。

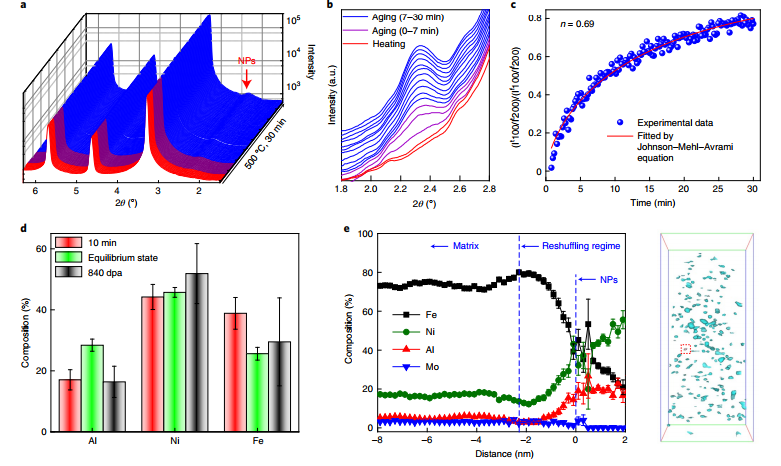

图4:在热老化过程中,纳米粒子NPS快速形成动力学。
图5:超晶格钢纳米粒子NPs无序化和重新有序化过程随时间变化的示意图。
图6:电流策略应用在面心立方晶格Face Center Cubic,FCC Fe35.8Ni37.6Cr22.9Ti1.7Al2 (wt.%)中熵合金medium-entropy alloy,MEA。
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
-
标签: Nature Materials, 中熵合金, 金属, 材料
相关文章
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606-806
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数:8148
腐蚀与“海上丝绸之路”
点击数:6486
