钛纳米高分子合金涂层材料的开发及在油气田防腐蚀领域的应用研究

2017-10-18 11:31:44 作者：卞直兵来源：江苏金陵特种涂料有限公司分享至：

摘要

本文介绍了钛纳米改性聚芳醚酮聚合物及其高分子合金涂层的制备与性能评价。将钛纳米高分子合金涂料制成油井管涂层后，与目前国内外油井管所用涂层进行性能比较，结果显示钛纳米高分子合金涂层在附着力、抗冲击、涂层硬度、耐磨蚀、耐高温、耐高压等物理性能和耐化学腐蚀性方面具有明显的技术优势。另外，本文还介绍了纳米有机钛重防腐涂料的开发与应用前景。

关键词 防腐蚀；钛纳米；高分子合金；涂层

引言

地下深层原油或天然气的开采，地质情况和腐蚀环境十分复杂(表-1)。由于高温(80~200℃)及高压(＞50MPa)热蒸汽的强力渗透作用，加之原油及污水中的各类腐蚀介质(如SO₄^2-、NO₃^-、Cl^-、F^-、CN^-、Ba⁺、Ca⁺等)和有害细菌的侵蚀，加速了油气井管和地上输油气管线、容器、贮罐的化学腐蚀和沉积结垢，不但缩短了开采设备的使用寿命，造成油气田开采成本的增高，并且严重地影响企业的正常生产。

刘玉琴,冯燕桃,彭轩等人的调查研究表明：地下深层采油井管，受到地质构造和油层条件的影响，地下油管的平均腐蚀速率高达1.5~3.3mm/a，点蚀速率高达5~15mm/a，腐蚀状况非常严重，是3~6个月穿孔，6~12个月就需要大修，1~2年即报废，最短的仅有3个月。地下深层采油井管的平均使用寿命在9~18个月，腐蚀问题成为油田正常采油和降低生产成本的技术关键^[1]。

目前虽然油田行业非常重视采油管道的腐蚀与防护，对现有油管防腐蚀技术进行不断地改进和完善，以寻求新的防腐蚀技术的突破。但是由于受到落后的防护材料的限制，因此，采用传统材料涂层保护是无法解决油气田深井油管严重腐蚀问题。

本研究是针对油气田井用管道的腐蚀与防护技术难题，采用自制的钛纳米高分子合金涂料，在油气田井管腐蚀与防护试验中获得成功的应用，有效地控制了涂层在恶劣环境条件下的高温高压热蒸气强力穿透及土酸等化学介质的腐蚀和高压气流、泥砂的冲刷磨蚀以及各种杂质的沉积结垢现象，起到了延长油气田采输管道的使用寿命、降低生产成本、提高经济效益的目的。

1 新材料的研制

1.1纳米材料改性聚芳醚酮的制备

油井管内涂层技术有三项重要指标，即涂层耐高温、高压(80~200℃,＞60MPa)气体和土酸腐蚀。这是三项硬指标，研发过程中曾选用过多种国内外传统的和新型聚合物做成膜材料，如环氧树脂、酚醛改性环氧树脂、有机硅改性环氧树脂、呋喃改性酚醛树脂、聚氨酯树脂等，以至最新的聚脲、偏氟、四氟材料等，制备的涂层材料均无法满足技术要求，没有一种涂层能够全部通过检验。

1.1.1纳米改性剂的制备

按配方量称取一定量的纳米三氧化二铝溶胶、纳米分散剂、载体树脂、NMP等，置于带有电动搅拌机、温度计、分水器、加热装置的三颈瓶中，升温至160℃保持恒定，在超声波辅助电动搅拌作用下进行蒸发脱水，直至高沸点的NMP将分散液中的水分全部置换完毕，最终形成稳定的的纳米氧化铝悬浮液。

1.1.2纳米氧化铝改性聚芳醚酮的制备

取定量的纳米改性剂置于烧杯内，再加入聚合物含氟聚芳醚酮和TAZ-ND1表面活性剂，置于分散机上进行混合搅拌，溶解过程有放热反应现象发生。完全溶解后，即为纳米氧化铝改性含氟聚芳醚酮树脂液。

1.2钛纳米前躯体的制备

1.2.1材料与设备

材料：①金属钛粉，规格: -300目，纯度: Ti≥99.5%；②128环氧树脂；③纳米氧化铝改性剂；④催化剂DQJ-40、T-301；⑥化学助剂；⑦杂环聚芳醚砜酮(PPESK)/聚芳醚腈酮(PPENK),均由大连理工大学提供。

设备：①QM-1SP04密闭式行星球磨反应器；②LBM-T1型立式分散机。

1.2.2钛纳米前驱体的制备

按配方比例将各组份原料称量装入密闭式行星球磨反应器中进行球磨反应，制得黑色淤泥状的粒径约为80~100nm的合成产物，即为钛纳米前驱体齐聚物(或称“钛纳米杂化聚合物”)。

1.3钛纳米改性聚芳醚酮共聚物的制备

将钛纳米前躯体、纳米材料改性的聚芳醚酮、NMP、MEK、活化剂、化学助剂等按配方量分别装入密闭式行星球磨反应器的 4个罐中，按比例加入不锈钢罐，然后旋紧螺栓密封罐盖，启动球磨反应器正常运行,运行反应时间大约需要5h，制得粒径为30~80nm的钛纳米改性聚芳醚酮高分子合金,它是制造钛纳米高分子合金涂料的基料。

1.4涂料与涂层的制备

1.4.1主要设备及原料

设备：变频分散机、篮式砂磨机等。原料：纳米有机钛齐聚物、、钛纳米含氟聚芳醚酮共聚树脂、环氧树脂、氨基树脂、增韧剂、涂料助剂、、铬酸锌、云母氧化铁防锈颜料、超细锌粉、、NMP等。

1.4.2涂料制备

钛纳米高分子合金涂料是以钛纳米含氟聚芳醚酮共聚物为基料、辅助氨基树脂做交联剂，热固化的成膜体系。设计配方分为底、面漆配套。

纳米有机钛涂料特种防腐涂料是以纳米有机钛齐聚物为基料、辅助环氧树脂和有机胺类固化剂的常温固化成膜体系。设计配方分为底、中、面漆配套。

制备工艺与常规的涂料生产工艺相同。

1.4.3高分子合金涂层的制备

纳米有机钛防腐涂层：规格为120×60×0.5 mm冷轧钢板和规格为φ100×120mm碳钢试棒，用丁酮洗净晾干，用粗砂纸打磨底材，再将涂料A/B组份按使用配比混合，搅拌均匀，用稀释剂调整至喷涂或刷涂。试片分别作底、中、面单涂层；试棒作复合涂层。制备复合涂层时,每道漆涂覆间隔12h，室温干燥，完全固化需一周后做耐腐蚀性能检测。

钛纳米高分子合金涂层：试板制备时，采用“湿碰湿”喷涂法,先喷涂两道底漆,在120℃条件下闪干15min,再喷涂两道面漆,烤干温度220℃固化20min；试板检测要求干膜厚度达到≥100µm，按标准进行理化性能项目检测。

试棒制备时，将涂料用专用稀释剂调整至35~40s(涂-4杯)，用试棒浸涂一道，吊挂在恒温烤箱，升温至120~150℃烤干；再浸涂一道烤干后直接升温至280℃固化15min；测试干涂层厚度应≥100µm，按标准进行理化性能检测。

1.5试验条件

测试方法按照GB/T1723~1735国家标准进行检验，并依此检测数据制订了相关的Q/QBT002-2008纳米有机钛特种防腐蚀涂料(分装)和Q/QBT001-2008油气田井用管道特种防腐蚀涂料企业标准。

1.6性能测试

涂层综合性能测试见表1所示。

2结果与讨论

2.1施工性能的研究

高压无气喷涂：多道涂装2~3道,采用“湿碰湿”原厂漆粘度(涂-4^#杯, 80~100s)喷涂，涂装间隔10~15min，25~30℃环境下闪干，湿膜厚度不小于200~250μm, 一次烘干(220~250℃/30~15min)成膜，干膜厚度可达150~200μm。本法适合于梯式温度隧道烘烤流水线作业。

吊挂浸涂法：暂无流水生产线的企业可采用浸漆槽吊挂式浸涂和“面包炉”(间歇式烤漆房)方法施工。浸涂施工黏度可控制在20~25s,一道湿膜厚度可达100μm以上，常温闪干30min后，即可入炉烘干。

2.1.2成膜条件

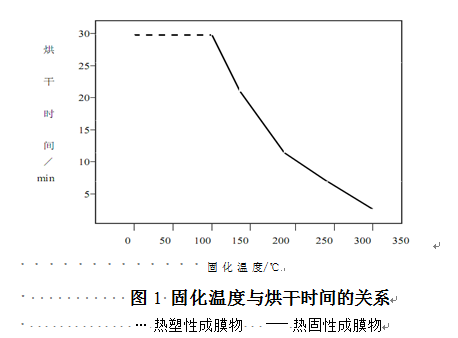

本产品为热塑-热固混合型涂料，经试验表明，固化温度低于200℃虽然可以干燥，但难于形成互穿网络结构的涂膜。最佳固化温度为250~280℃。固化温度与烘干时间呈反比关系，绘制成曲线如图1所示。

2.1.3层间影响

钛纳米高分子合金涂料由于具有低表面能不粘附特性，故每道固化后的漆膜层间结合不是很好。从图1中我们可以基本了解钛纳米高分子合金涂层的成膜特性。为了提高漆膜的层间附着力，可选择“湿碰湿”的涂装方法，使湿膜层间融合为一体，固化后的涂层不存在层间剥离现象。这是解决层间附着性能最有效的办法。

2.1.4稀释剂

“湿碰湿”涂装，稀释剂要选择得当，否则在烘干过程容易发生起泡、针孔等现象。经过反复试验，确定使用溶解力比较强的高沸点极性溶剂和中沸点极性溶剂合理搭配，如环丁砜、N-甲基吡咯烷酮、二甲基甲酰胺或二甲基乙酰胺等按比例混配，可以消除上述漆病。

2.2性能对比试验

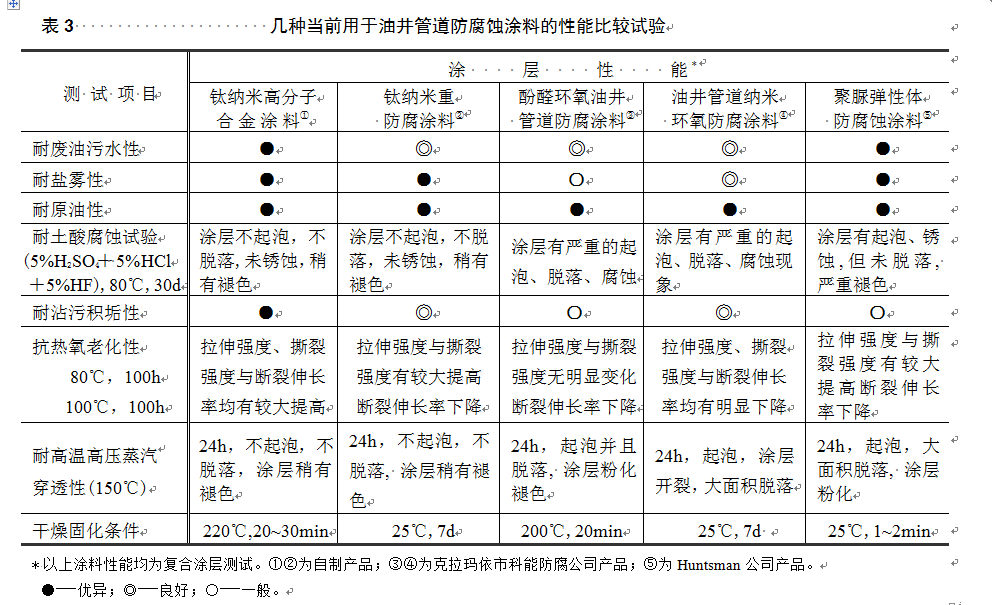

我们选用了几种目前国内外油井管内涂层比较优秀的防腐蚀涂料进行了性能比较试验。分析结果见表3。纳米有机钛重防腐涂料、聚脲防腐涂料在热老化性试验中，拉伸强度、撕裂强度不降反升，原因可能是在高温环境下促进了涂层完全固化，导致刚性增强、弹性降低的缘故；经150℃/48h环境条件下的高温高压热蒸汽环境试验，涂层无异常；但聚脲防腐涂料经过200℃/48h环境条件下的高温高压热蒸汽环境试验，局部有小泡产生。酚醛环氧防腐涂料经150℃/48h环境条件下的高温高压热蒸汽环境试验，局部起有小泡；经200℃/48h环境条件下的高温高压热蒸汽环境试验，全部起有大泡。钛纳米高分子合金涂层可以通过高温高压热蒸汽及耐土酸等各项检测试验。

为了获得油田方面的准入认可，我们委托中国石油塔里木油田将涂层管材与涂料样品分别送往国家工业专用管材质量监督检测中心和中石油防腐保温涂料产品质量监督检验中心进行涂层评价和涂料质量检验，检验结果各项指标全部合格。

2.3检测结果综合比较

我们将该检验报告中的检测数据与SY/T 0442-1997《钢质管道环氧粉末内层涂料》、SY/T 0544-2004《石油钻杆内涂层技术条件》的行业标准

列于表3，进行对照比较，从中可以看出钛纳米高分子合金涂料涂层技术性能的先进性。

通过性能对比显示，钛纳米高分子合金涂料在涂层附着力、抗冲击、涂层硬度、耐磨蚀、耐高温、耐高压等物理性能和耐化学腐蚀性，有明显的技术优势。这一点在国家工业专用管材质量监督检测中心出具的钛纳米高分子合金涂层油管检测结果中得到了进一步的证实。本研究在缺乏评价标准的情况下，也做了大量的试验研究。

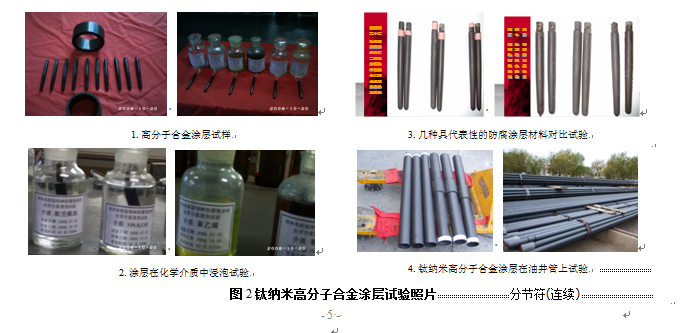

图2为本研究试验的一组留存照片。我们选用国内外油田行业在用的油管内涂层防腐涂料以及被国际上公认的最新型的涂料产品，进行了自我评价比较试验，见图3所示。

3新产品开发与应用前景

3.1 钛纳米高分子合金涂料的应用

钛纳米高分子合金涂料是专为油气田井用管柱腐蚀与防护而设计研制的，因此，目前它的主要应用范围是油气田的钻具、钻杆、管柱、套管的涂层保护。但是，依据涂层检测的综合性能，该涂料可以进步拓展其应用范围，如航空航天、汽车制造、电子电气、医疗和食品加工等领域有特殊要求的保护涂层，也具有广泛的应用，开发利用前景十分广阔。

3.2钛纳米高分子合金重防腐涂料的开发

3.2.1适用范围

钛纳米高分子合金重防腐蚀涂料是采用纳米钛前驱体齐聚物做为基体树脂开发研制的一种常温固化型重防腐涂料新产品，具有无毒、抗渗透、抗老化、导静电抗杂散电流的功能，且具有良好的物理机械性能和优异的耐化学品侵蚀性能。涂层表面光滑如镜，易用水清洗，其耐久性比其它类重防腐涂料(如环氧类、聚氨酯类)的使用寿命长2~3倍以上，适用于现场施工防腐蚀工程领域。

3.2.2工程案例

早在1996年起，本课题就已开始研究采用金属钛粉与聚合物树脂机械球磨制备有机钛防腐涂料，并在青岛炼油厂的4个10000m³的污水处理罐、茂名石化三十万吨乙烯建设工程的2个地下污水处理池和4个10000m³的乙二醇、苯乙烯中转贮罐内壁进行了防腐蚀涂装保护。经过4个大修周期的考验，防护涂层仍然完好。2002年，又用有机钛防腐涂料为广州钢铁集团煤气公司的两座大型(2万和5万立方米各一座)煤气柜外壁做防腐蚀涂装作对比试验。2万柜设计采用是的纳米有机钛特

种涂料的底、中间漆，面涂选用的是氯化橡胶防腐面漆配套体系；5万柜设计的底、中涂层采用是的环氧类防腐涂料，面涂选用的是氯磺化聚乙烯防腐涂料的配套体系。前者涂层配套体系，有效地保护了底材超过8年之久，而后者只用了两年时间，基材就开始出现腐蚀。

3.3创新与发展

本研究早在上个世纪的90年代初期就已开始。世纪之交，纳米材料不断创世，给本研究提供了进一步完善的机遇。通过纳米技术的引入，使本研究技术得到了创新与发展，设备工艺技术难题被攻克。因此，本课题经历了从有机含钛涂料到钛纳米高分子合金涂料不断创新研究发展历程，使该项新技术新产品逐渐走向成熟。

钛纳米高分子合金涂料在配方设计上现已开发出四大系列30多个品种。从施工应用性方面，又分为烘干型和常温固化型两大类，分别适用于油气田井管防护、工业设备、工艺管线及油品、溶剂贮罐、食品容器等防腐蚀应用场合。

3.4存在的问题与建议

1.由于钛纳米高分子合金聚合物基料呈黑色，这给涂料工艺的配色带来了困难。因此，纳米钛高分子合金涂料目前只能配制成黑色和灰色系列。这是美中不足之处。考虑到涂层的美化装饰效果，可将其作为底涂、中涂漆作涂装设计。建议推荐作为内防腐蚀涂层较为合适。

2.纳米有机钛涂料的基体树脂选用环氧、酚醛、聚氨酯树脂，是为大型钢结构现场涂装施工而设计的产品，是常温固化型涂料，建议长期使用温度不超过120℃。

3.由于前期项目研发受条件所限，对于基础理论问题的研究还比较肤浅，尤其是对新型聚合物的机理研究，需要现代化的实验设备和检测分析仪器的配合，才能进入到较深次的研究与探讨。

4.建议将该项成果应用技术拓展到航天、航空、核能、海洋、船舶、桥梁、汽车等工业制造领域。
