涂层腐蚀试验前划痕的制备

2018-07-20 12:05:12 作者：标格达仪器来源：苏纳分享至：

腐蚀划痕的制备

腐蚀试验前对涂层进行人工划痕，是用来模拟涂层在实际应用中遭到某些特定类型的破坏后发生的腐蚀现象。与未划痕的腐蚀试验相比，它能更快地产生腐蚀现象，可用来进行人工加速腐蚀试验。

划痕试验一般适用在钢、化学处理的钢、铝或铝合金、化学处理的铝等金属基材上的涂层进行，不适用于镀锌金属板、电镀金属板或包铝的试板。

划痕对腐蚀试验结果的影响

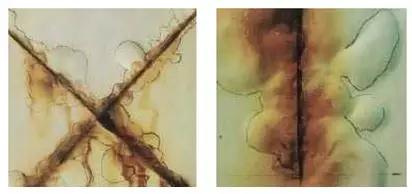

1. 划痕的方向对腐蚀的结果有很大的影响：如在盐雾试验中，在与垂直方向成较小夹角放置的样板上，水平的划痕将积聚更多的盐溶液，且划痕上的盐溶液分布比较均匀；而对角或垂直的划痕，易产生梯度分布，沿划痕向下的溶液逐渐增加，盐溶液的增加会导致腐蚀速率的加快，但是在涂漆钢板上，高浓度的盐溶液可能会抑制腐蚀，因为它形成的腐蚀产物非常密集。

2. 划痕的宽度对腐蚀结果也有影响，划痕越窄，曝露的金属表面由于聚积少量的腐蚀产物溶液而钝化的趋势也就越强。

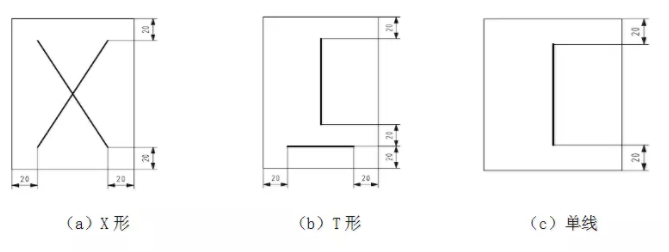

常见的腐蚀划痕形状划痕注意事项：

1. 划痕的长度应显着大于腐蚀试验后预期的蔓延宽度

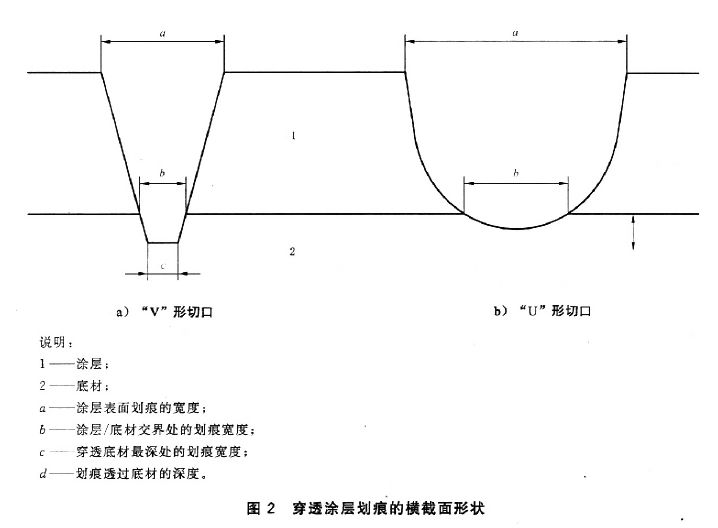

2. 沿着划痕整个长度方向上的划痕横截面应尽可能均一。

3. 划痕必须保证穿透到涂层至金属基材

4. 选用专用的划痕工具：因为划痕的形状、深度和均匀性对试验结果都有比较大的影响，因此试验人员在进行划痕腐蚀试验时，为了保证试验结果的重现性和可比性，最好使用专用的划痕工具来制造划痕。

相关划痕腐蚀试验的相关标准：

① GB/T 1771—2007/ISO 7253：1996《色漆和清漆耐中性盐雾性能的测定》：所有的划痕距试验样板的每一条边和划痕相互之间应至少为25mm“ ；”划线截面为两侧平行或上部加宽的断面，要求有一定宽度（0.3mm～1.0mm）“② GB/T 13452.4-2008 《色漆和清漆钢铁表面上涂膜的耐丝状腐蚀试验》：在每块试板上刻划两条至少30mm长的划痕。这两条划痕要相互垂直，其间距及与试板边缘的距离都不少于20mm.

③ GB/T 26323-2010 《色漆和清漆铝及铝合金表面涂膜的耐丝状腐蚀试验》：在每块试板上刻划两条至少30mm长的划痕。这两条划痕要相互垂直，其间距及与试板边缘的距离都不少于20mm.

④ ISO 20340：2009 《色漆和清漆海上建筑及相关结构用防护涂料体系性能要求》：一条划痕长50mm，宽2mm,平行于短边，且与相邻长边、短边相距25mm

⑤ ASTM D1654—2008《经受腐蚀环境的已涂漆试样评价的标准试验方法》：如无特殊商定，一般划线均应划穿底材上所有有机涂层至金属基体，产生一条或数条不带毛刺的均匀亮线。此外还规定了划线形态为V形切口

⑥ GB/T 30786—2014/ISO 17872:2007 《色漆和清漆腐蚀试验用金属板涂层划痕标记导则》：划痕形状是X形、T形或一条单线，合适的长度范围是50mm到70mm
