镀锌钢管，它有着耐腐蚀性能和使用寿命长的双重优点，并且价格相应比较低廉，所以现在它的使用率也是越来越高了，但是有的使用者在焊接镀锌管时不注意，导致了一些不必要的麻烦，那么镀锌管在焊接时都应该注意哪些问题呢？

    01 前提是要打磨

    必须把焊接处的镀锌层打磨掉，否则会产生气泡、沙眼、假焊等。还会使焊缝变脆，刚性下降。

    02 镀锌钢的焊接特点

    镀锌钢一般是在低碳钢外镀一层锌，镀锌层一般在20um厚。锌的熔点在419°C，沸点908°C左右。在焊接中，锌熔化成液体浮在熔池表面或在焊缝根部位置。锌在铁中具有较大固溶度，锌液体会沿晶界深入浸蚀焊缝金属，低熔点锌形成“液体金属脆化”。同时，锌与铁可形成金属间脆性化合物，这些脆性相使焊缝金属塑性降低，在拉应力作用下而产生裂纹。如果焊接角焊缝，尤其是T形接头的角焊缝最容易产生穿透裂纹。镀锌钢焊接时，坡口表面及边缘处的锌层，在电弧热作用下，产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽，极易引起焊缝气孔。由于氧化而形成的ZnO，其熔点较高，约1800°C以上，若在焊接过程中参数偏小，将引起ZnO夹渣，同时。由于Zn成为脱氧剂。产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。其次，由于锌的蒸发，挥发出大量的白色烟尘，对人体有刺激、伤害作用，因此，必须把焊接处的镀锌层打磨处理掉。

    03 焊接工艺控制

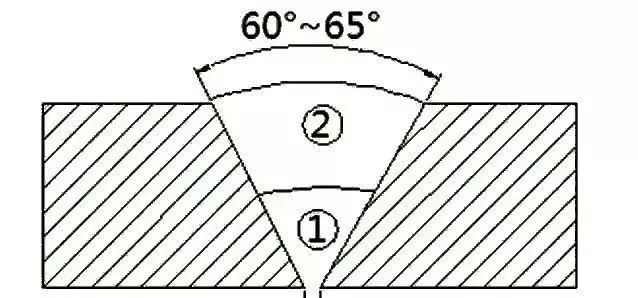

    镀锌钢的焊前准备与一般的低碳钢是相同的，需要注意的是要认真处理好坡口尺寸和附近的镀锌层。为了焊透，坡口尺寸要适当，一般60~65°，要留有一定的间隙，一般为1.5~2.5mm；为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。

    在实际工作中，采用了集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少了未焊透的可能性。焊条应根据镀锌刚管的基体材质选用，一般低碳钢由于考虑易操作性，选用J422较为普遍。

    焊接手法：在焊多层焊的第一层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。在焊角焊缝时，同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，其方法是先将焊条端部向前移出约5~7mm左右，当使锌层熔化后再回到原来位置继续向前施焊。再横焊和立焊时，如选用短渣焊条如J427，咬边倾向会很小；如果采用前后往返运条技术，更可以得到无缺陷的焊接质量。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：殷鹏飞

《中国腐蚀与防护网电子期刊》征订启事
投稿联系：编辑部
电话：010-62313558-806
邮箱：fsfhzy666@163.com
中国腐蚀与防护网官方 QQ群：140808414
