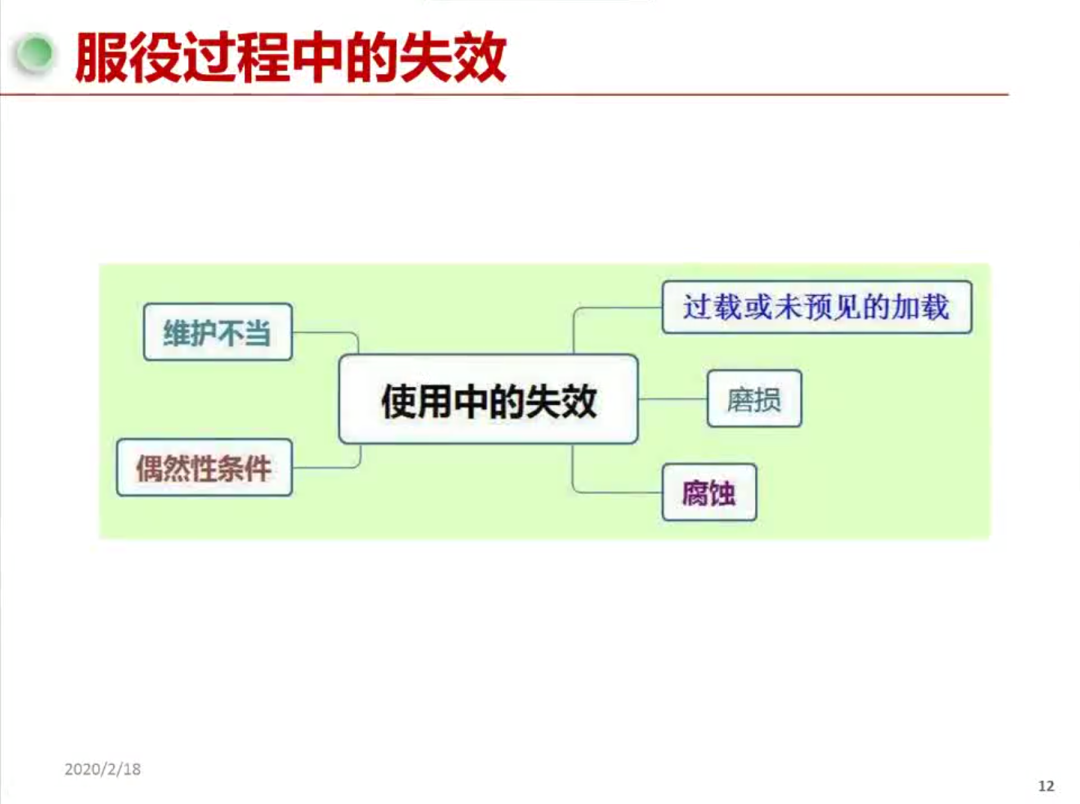

  要解释失效分析,首先我们要理解什么是失效。零部件在服役过程中失去了正常功能,不能继续使用的现象叫做失效,通常的失效有断裂(或裂纹)、变形、磨损、腐蚀等。它一般根据失效模式和现象,通过分析和验证,模拟重现失效的现象,找出失效的原因,挖掘出失效的机理的活动。在提高产品质量,技术开发、改进,产品修复及仲裁失效事故等方面具有很强的实际意义。其方法分为有损分析,无损分析,物理分析,化学分析等。那么我们对这个失效零部件的失效原因进行分析的过程就叫失效分析。

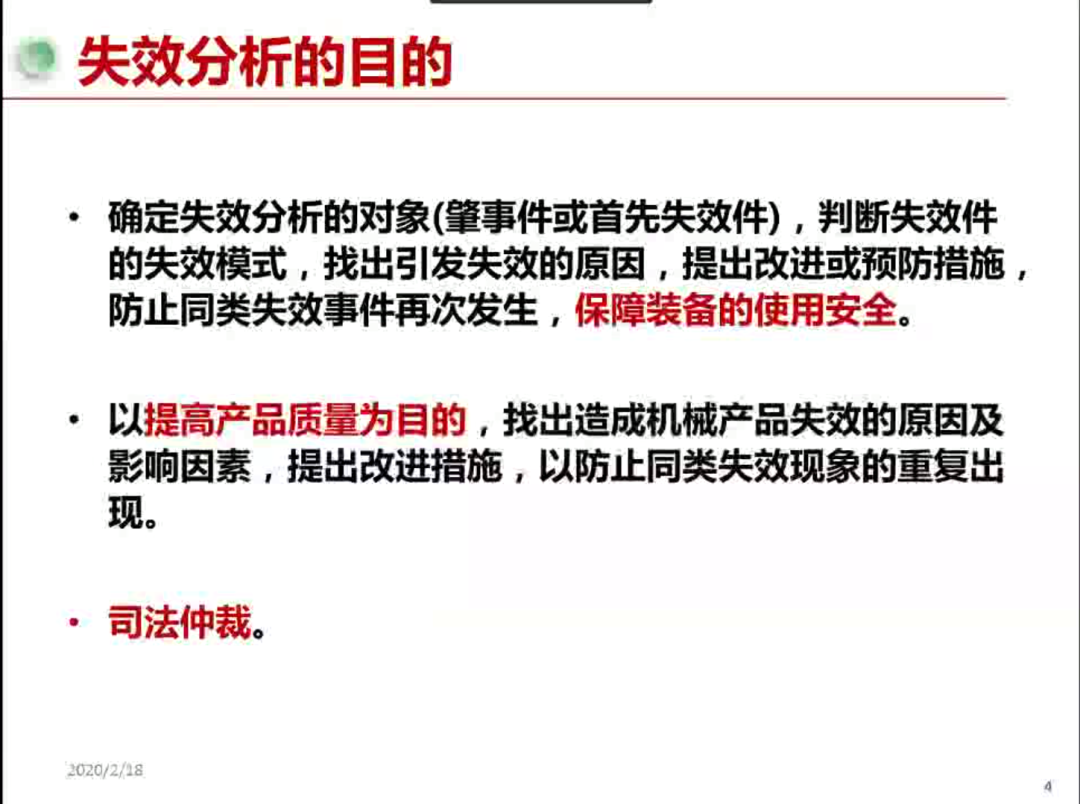

失效分析的意义:

1.查明零部件失效的根本原因,有效提出工艺及产品设计等方面改进意见;

2.提供产品及工艺改进意见,提升产品的良率、可靠性及竞争力;

3.明确产品失效的责任方,为司法仲裁提供依据。

其方法分为有损分析,无损分析,物理分析,化学分析等。

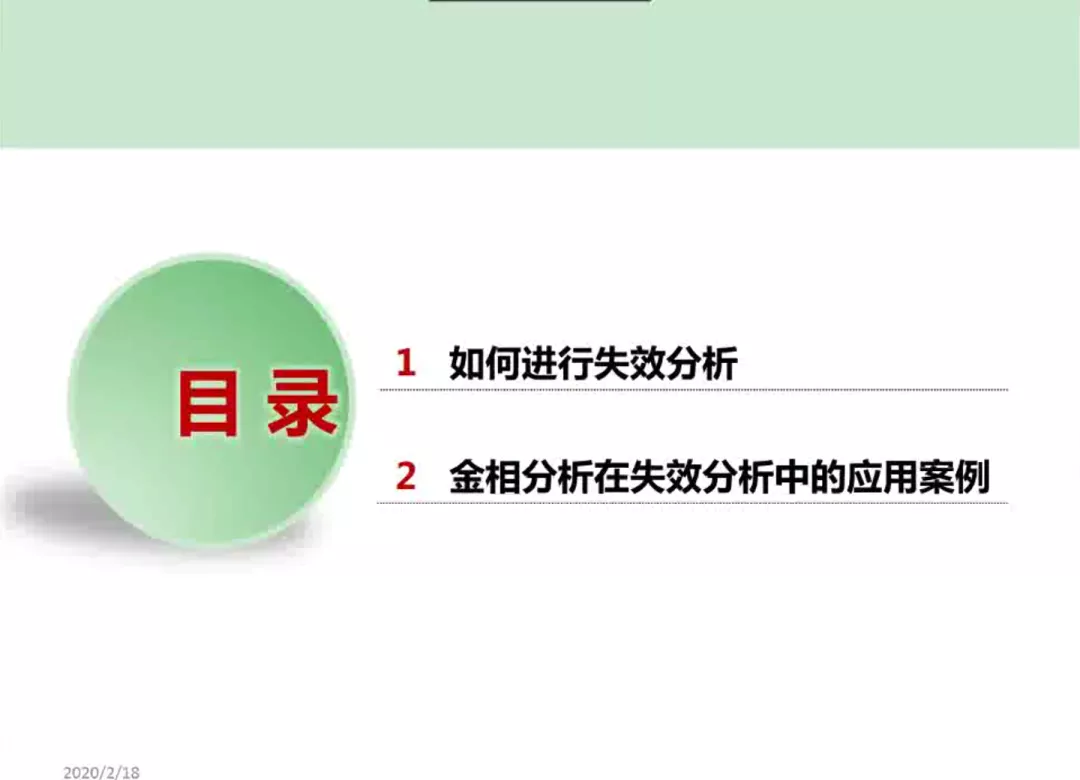

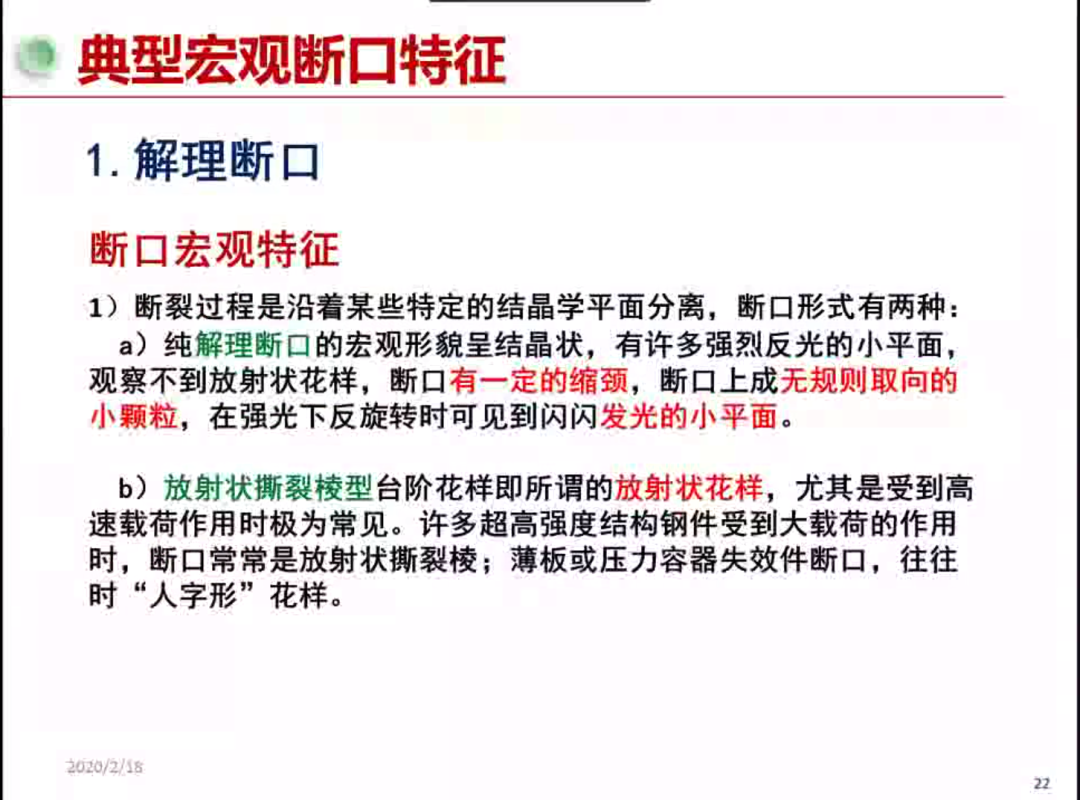

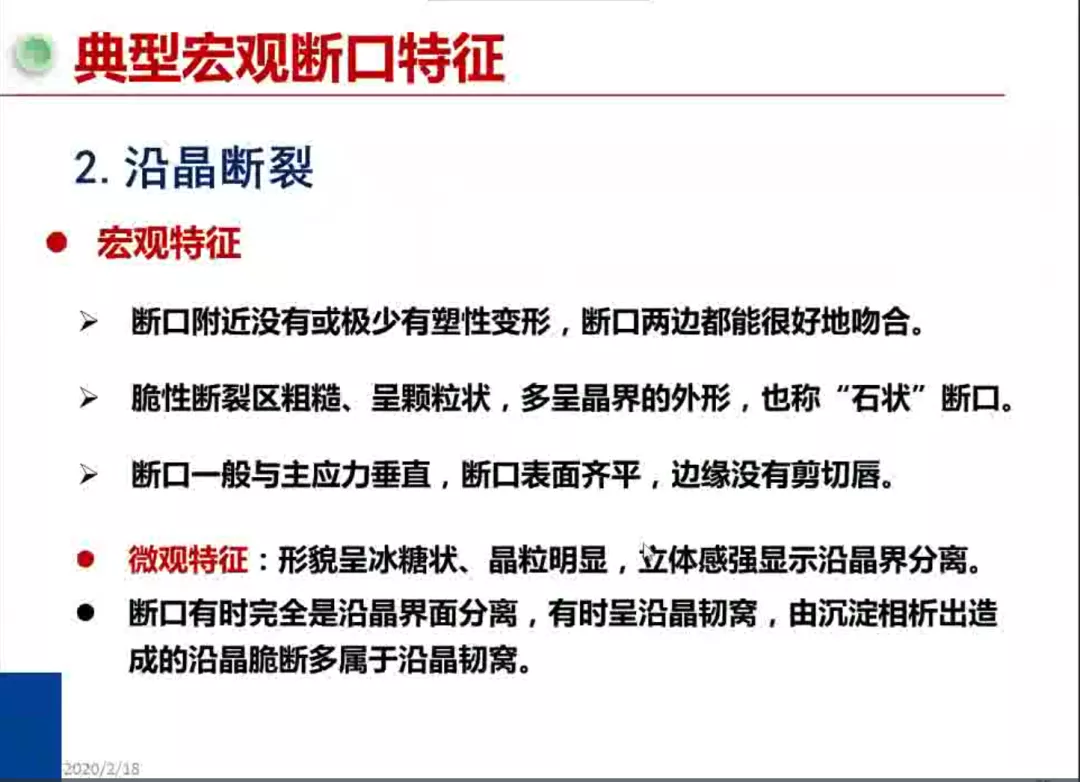

本篇附上,<金相分析技术在失效分析中的应用>课件,希望各位读者阅后能有所收获。



失效分析的过程;

一、事故调查

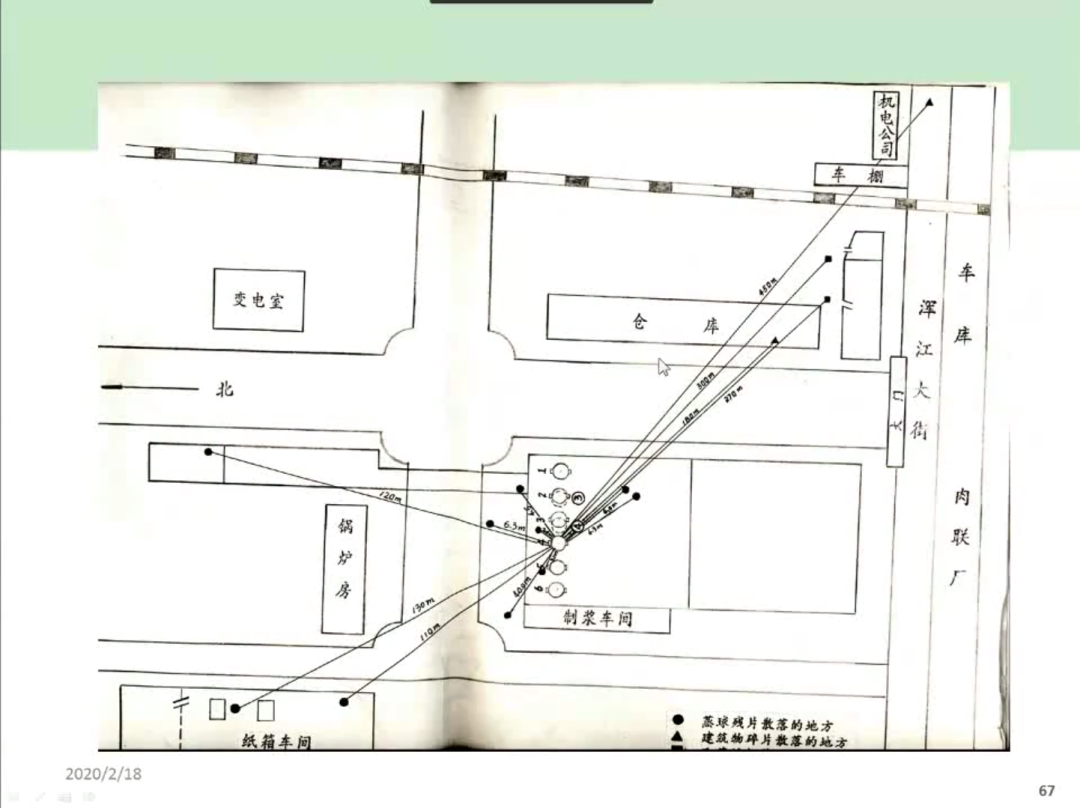

1.现场调查

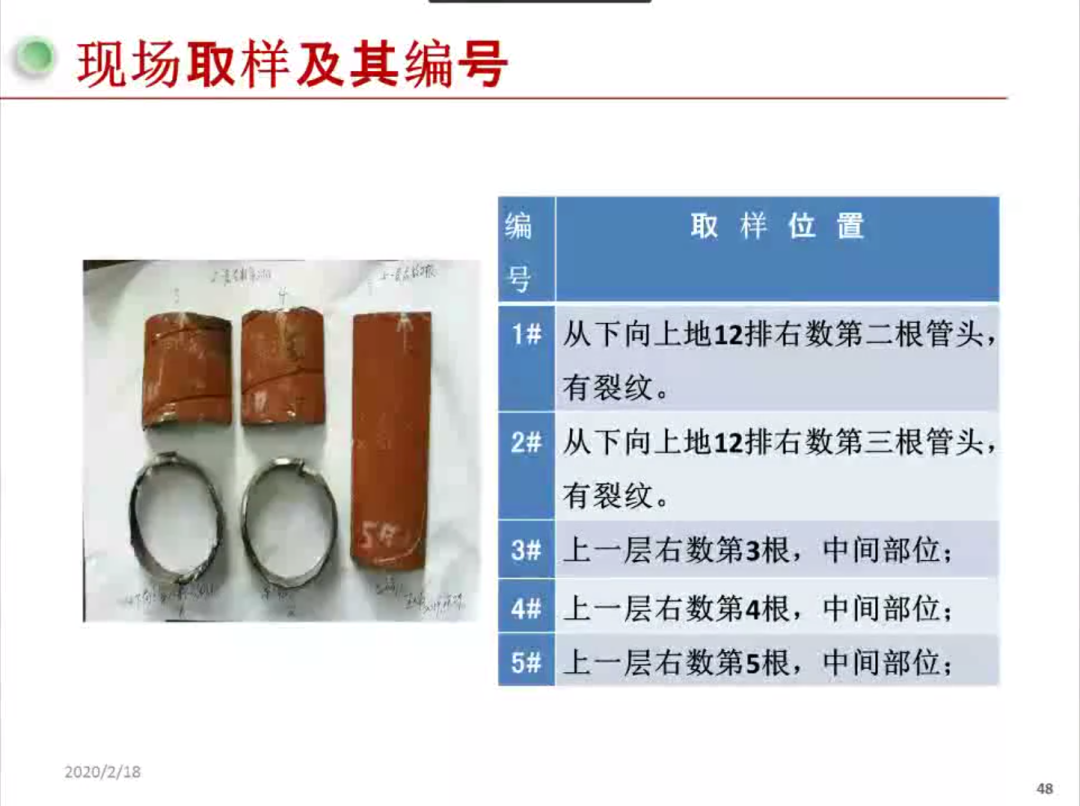

2.失效件的收集

3.走访当事人和目击者

二、资料搜集

1.设计资料:机械设计资料,零件图

2.材料资料:原材料检测记录

3.工艺资料:加工工艺流程卡、装配图

4.使用资料:维修记录,使用记录等

三、失效分析工作流程

1.失效机械的结构分析

失效件与相关件的相互关系,载荷形式、受力方向的初步确定

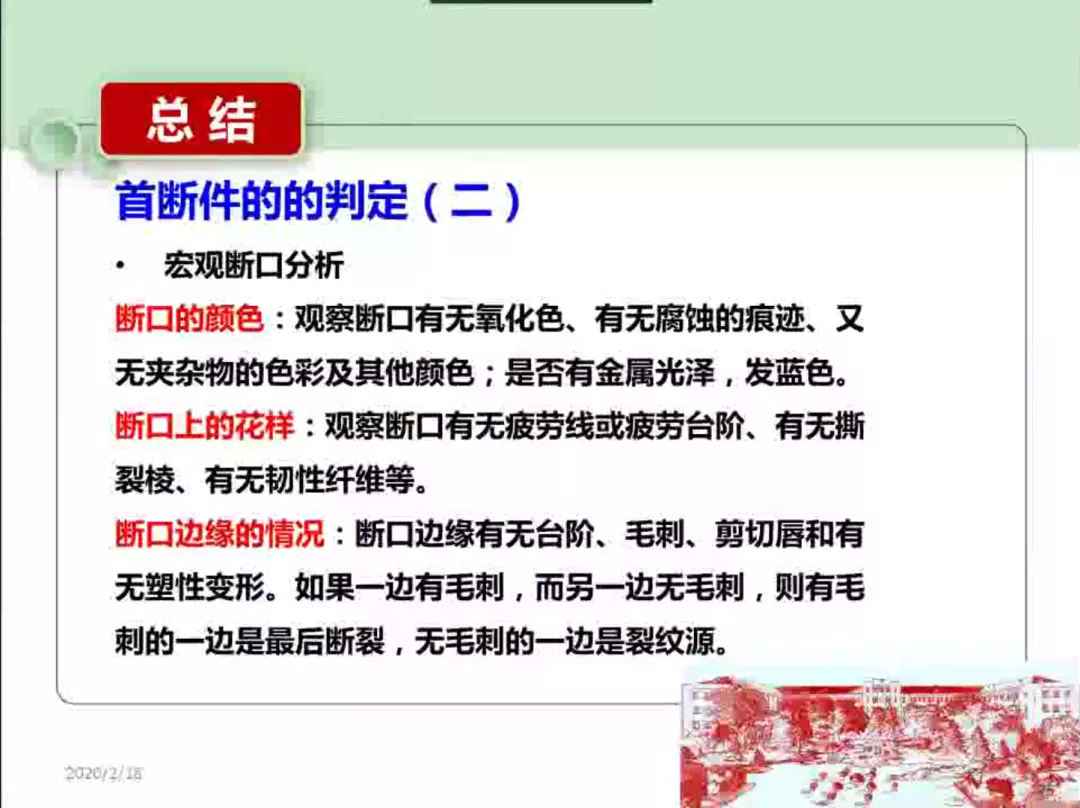

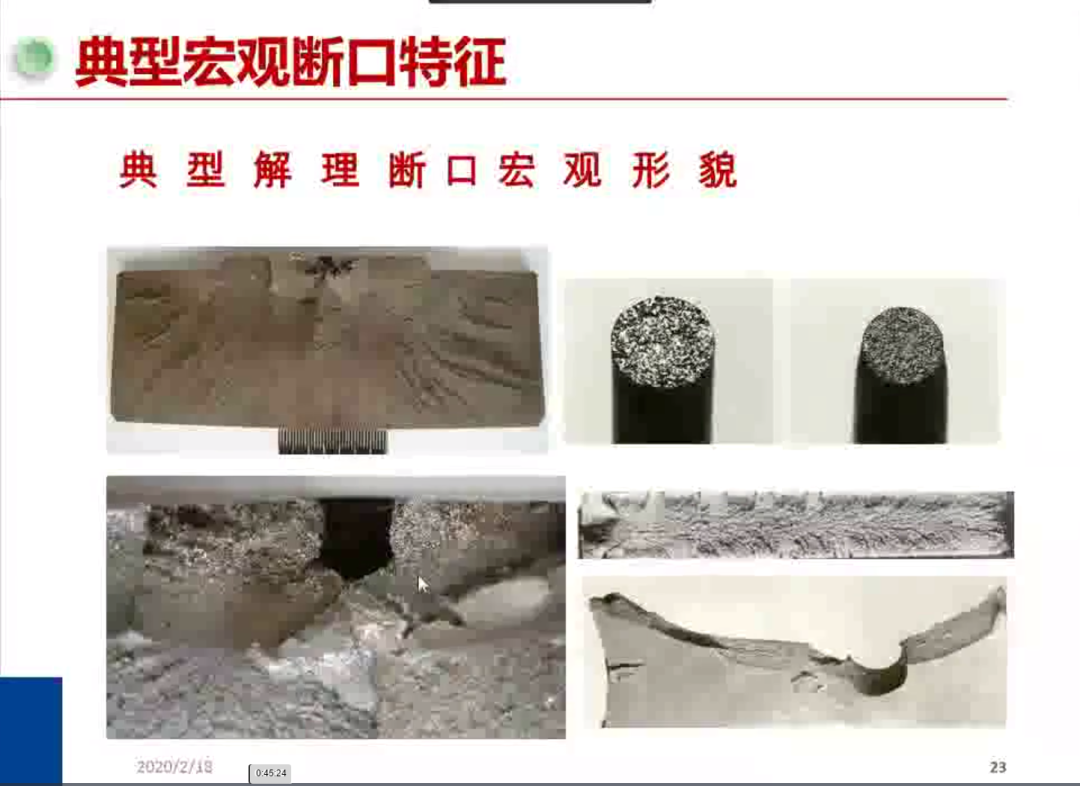

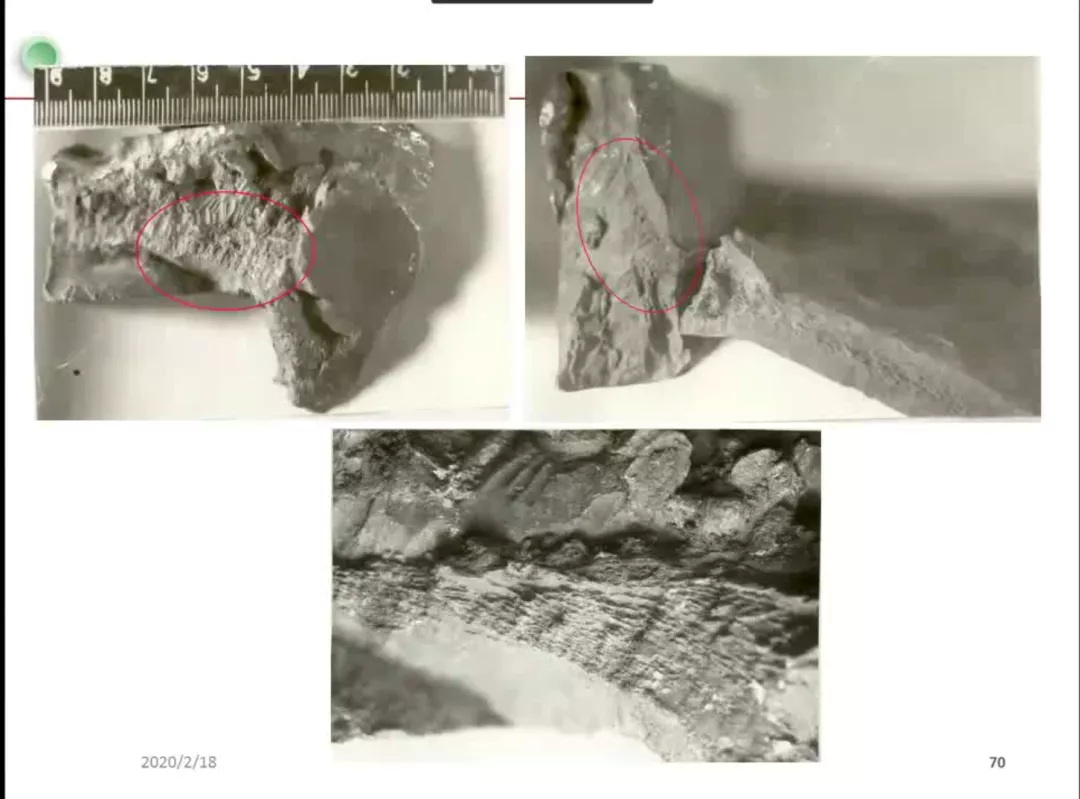

2.失效件的粗视分析

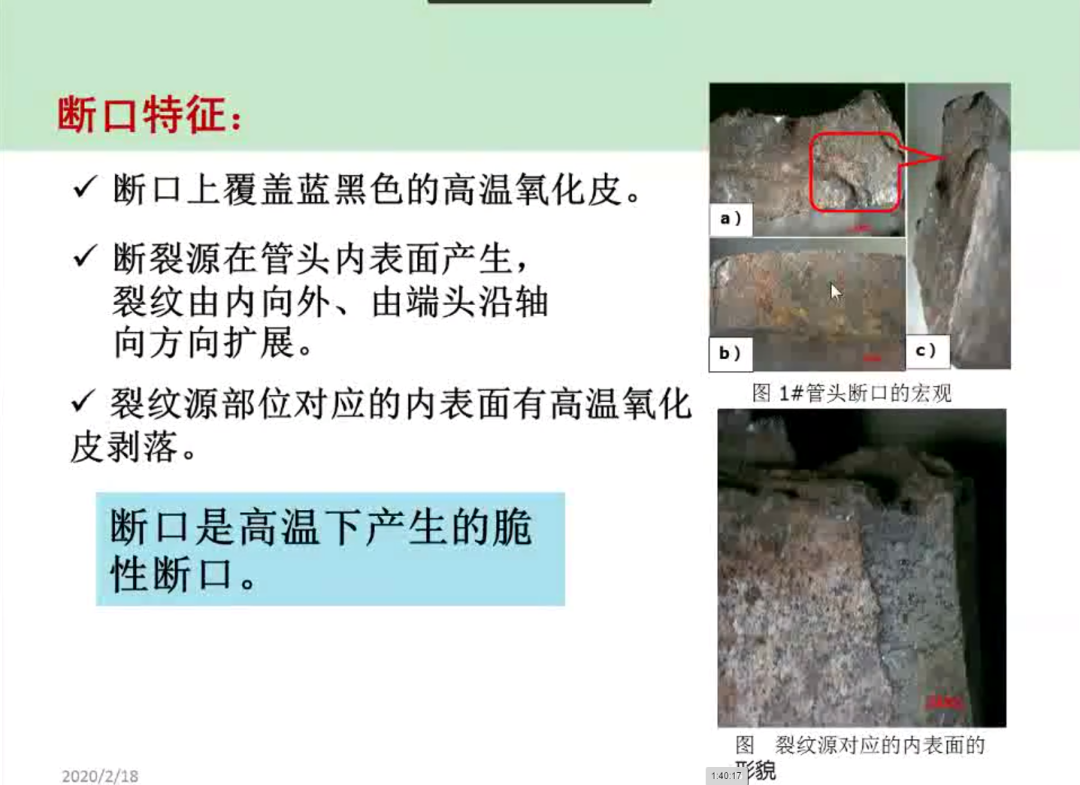

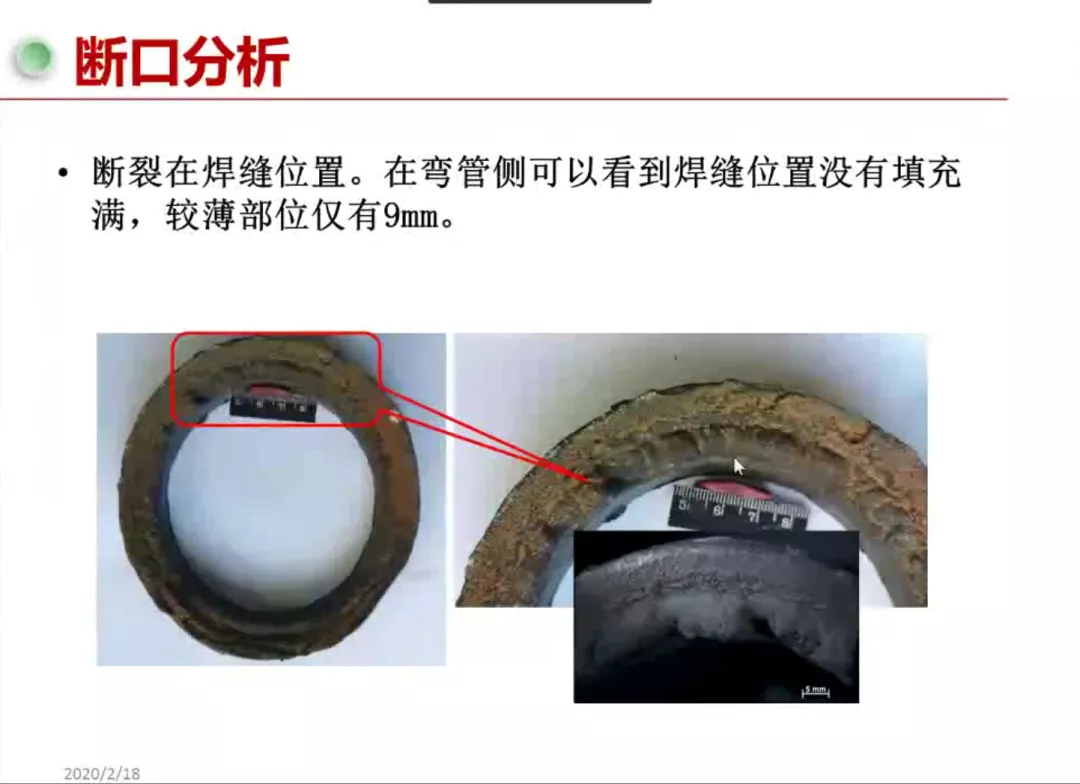

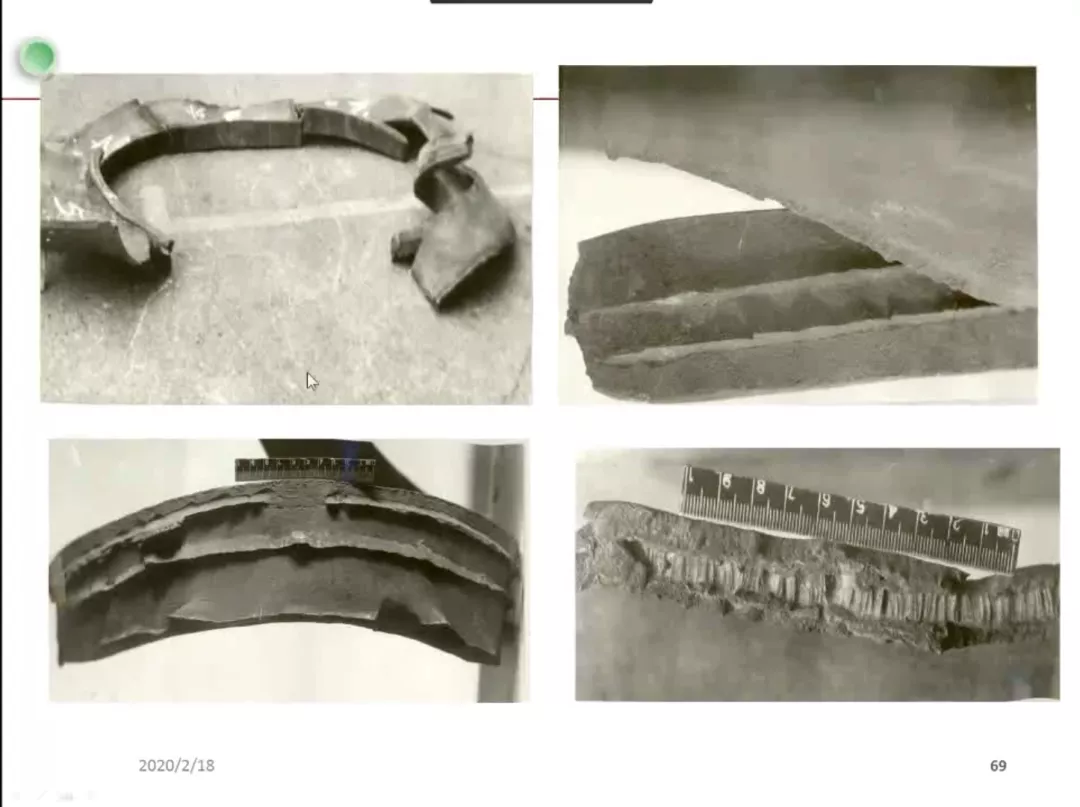

用眼睛或者放大镜观察失效零件,粗略判断失效类型(性质)。

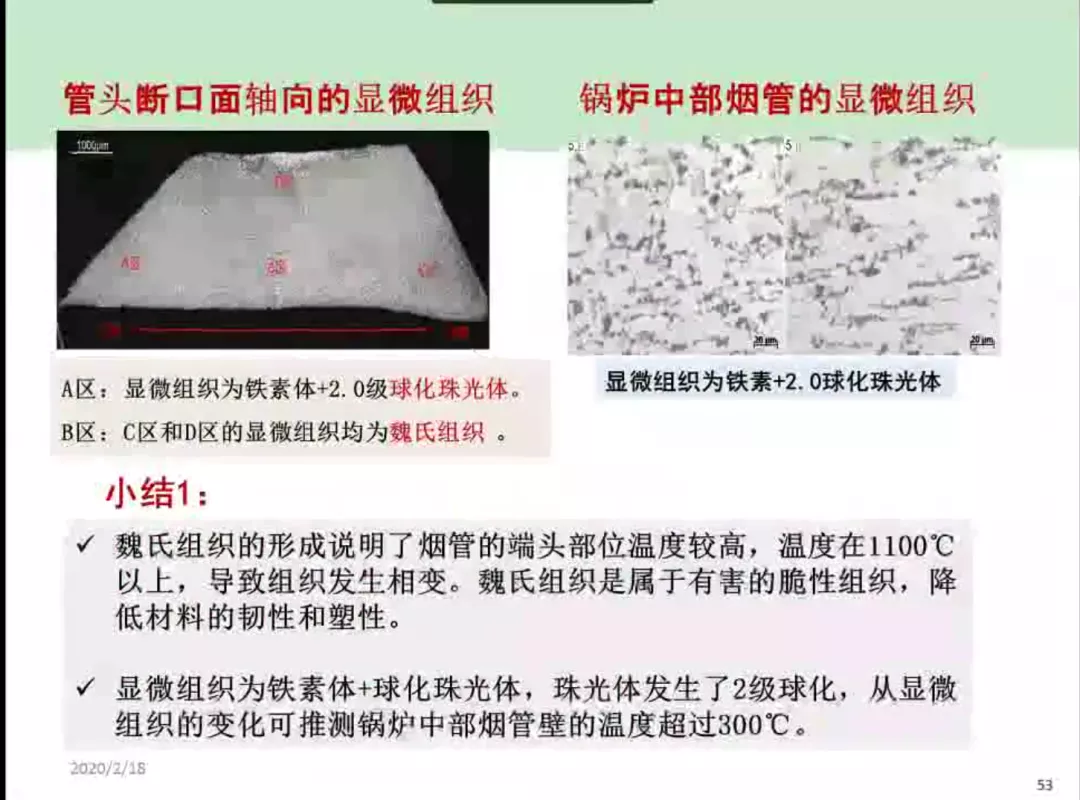

3.失效件的微观分析

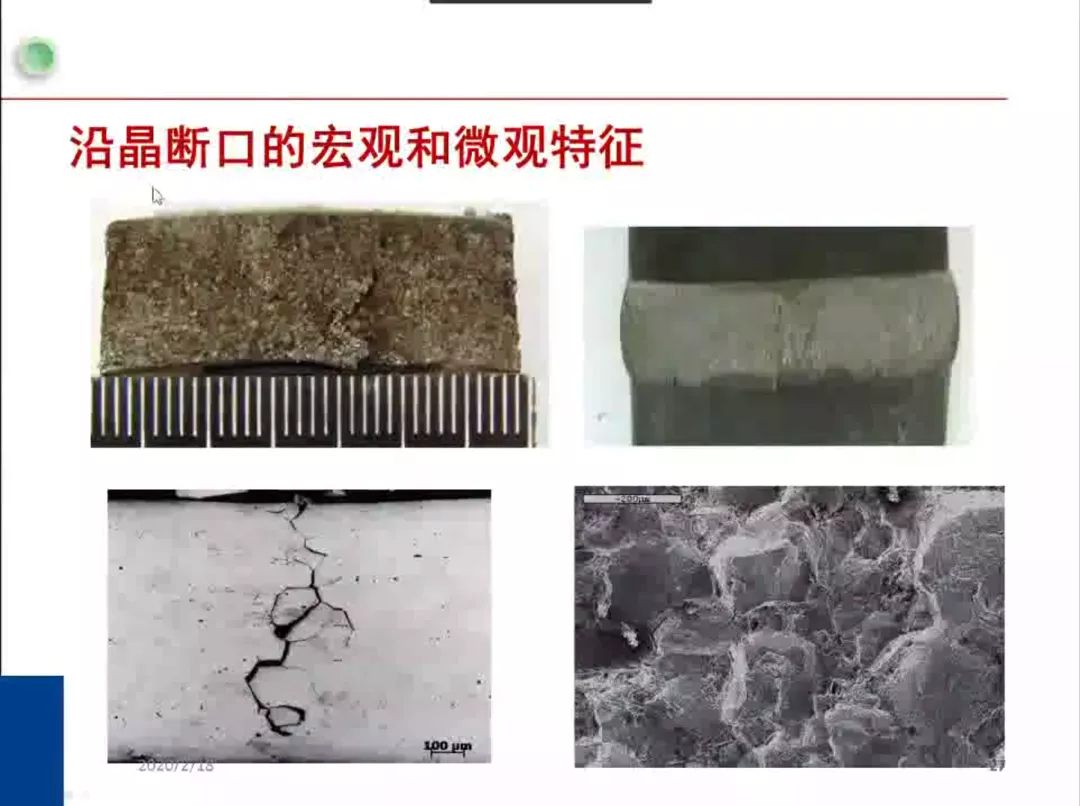

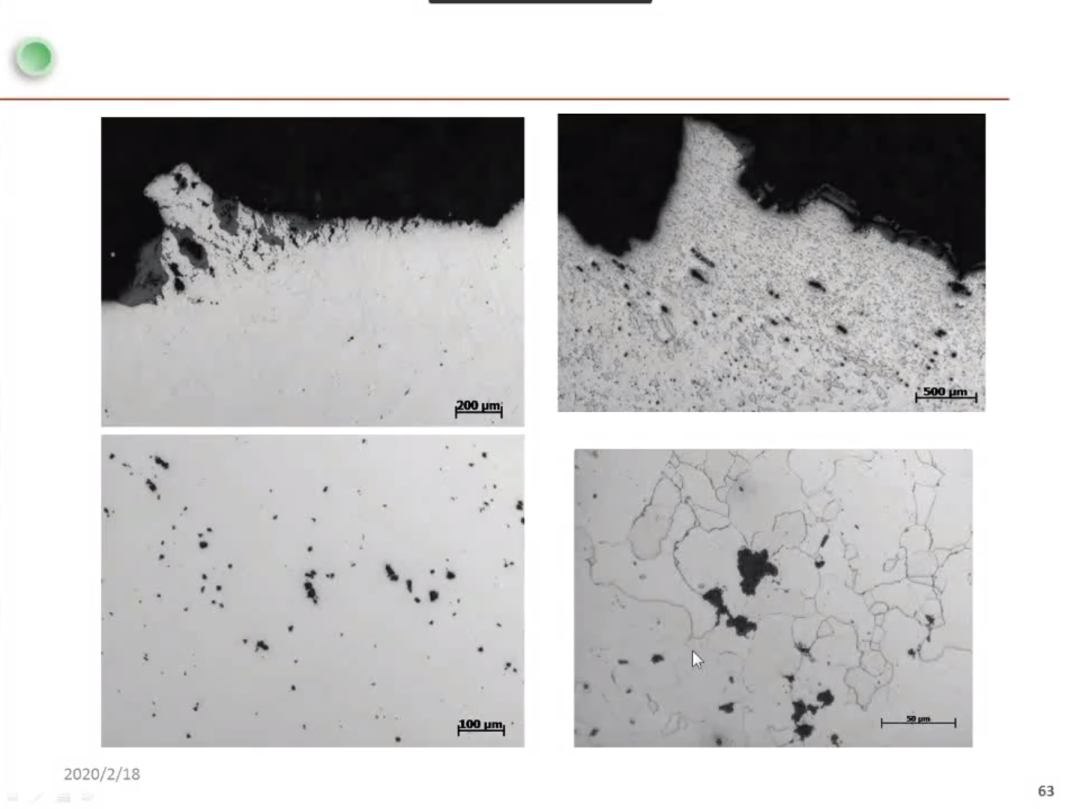

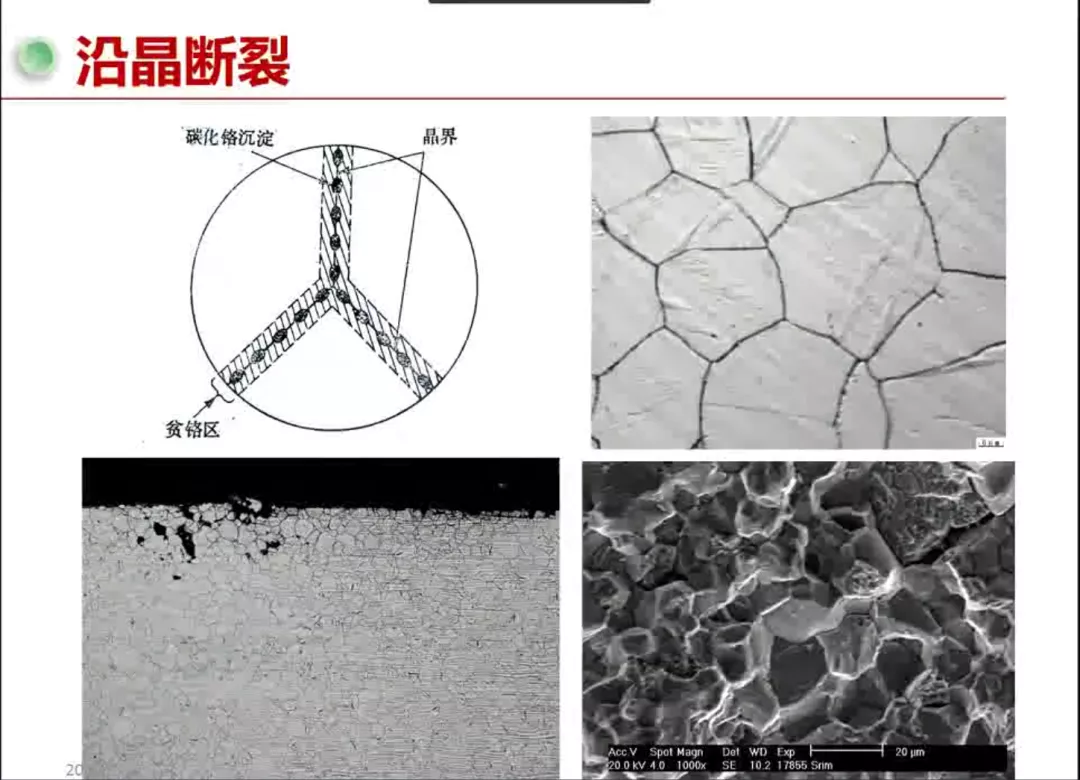

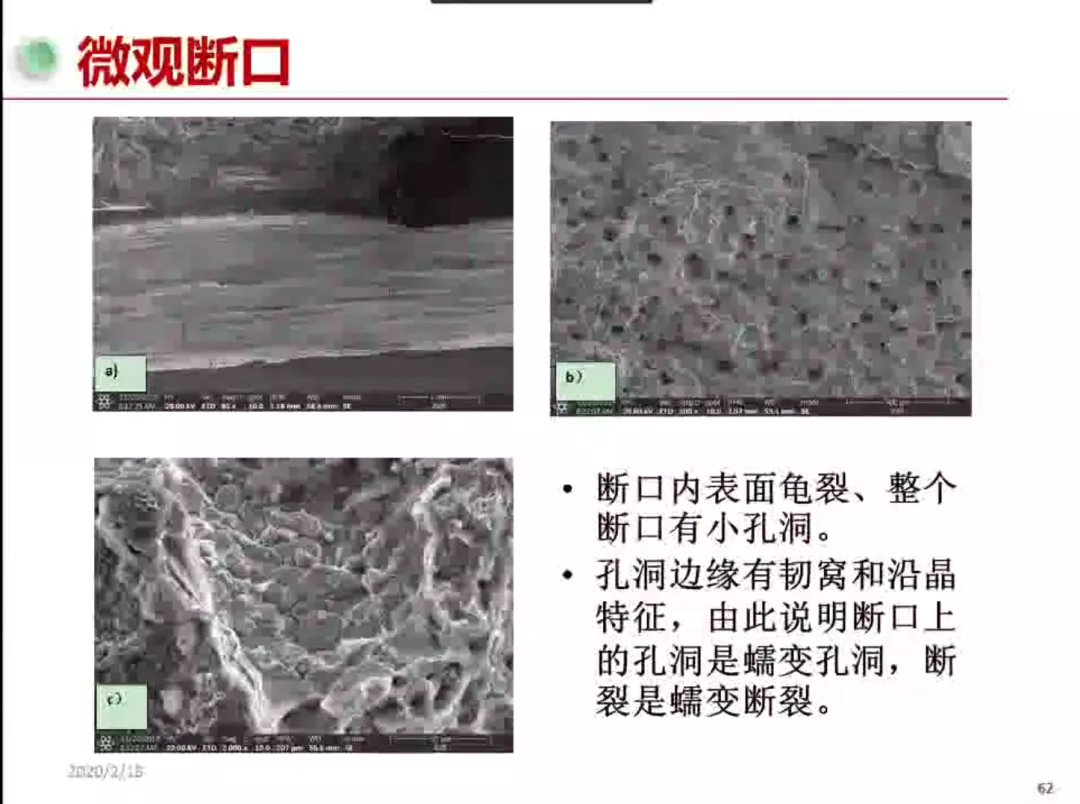

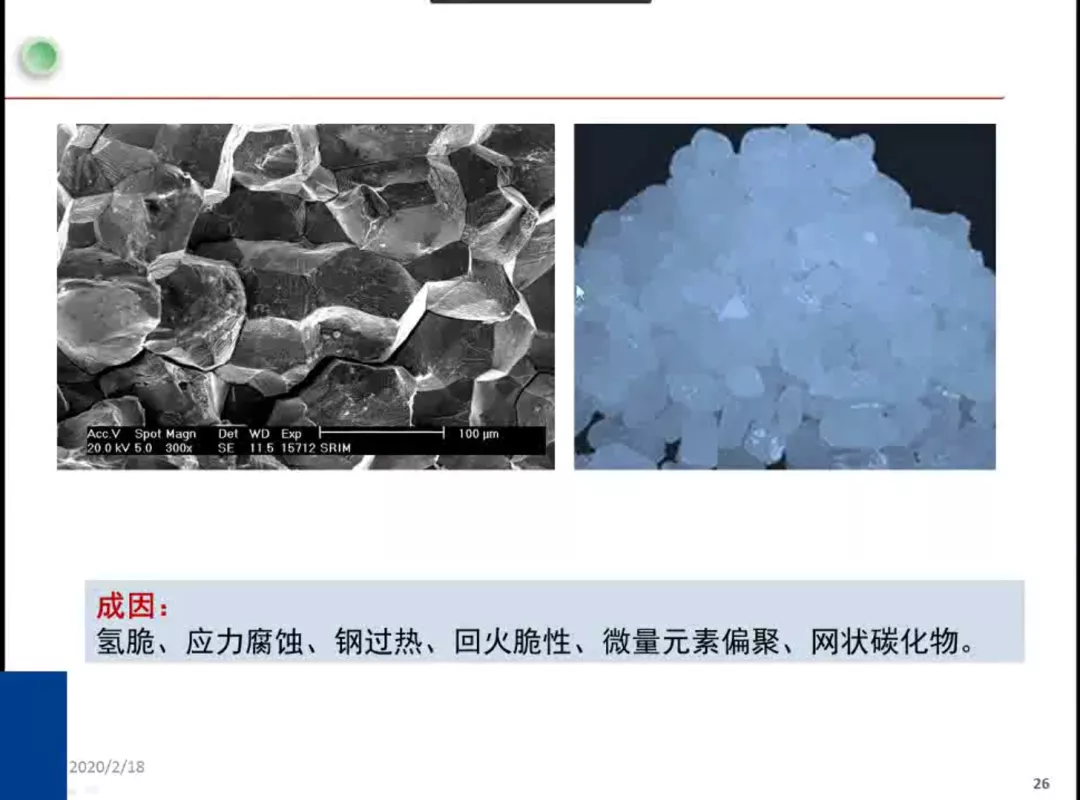

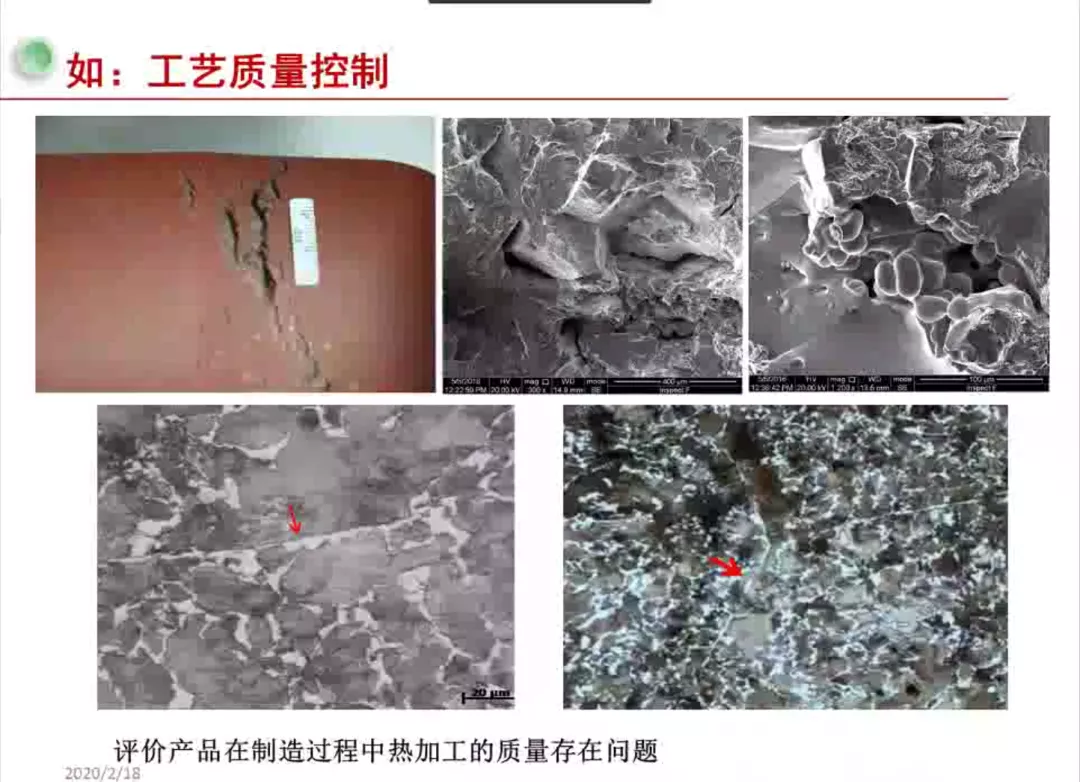

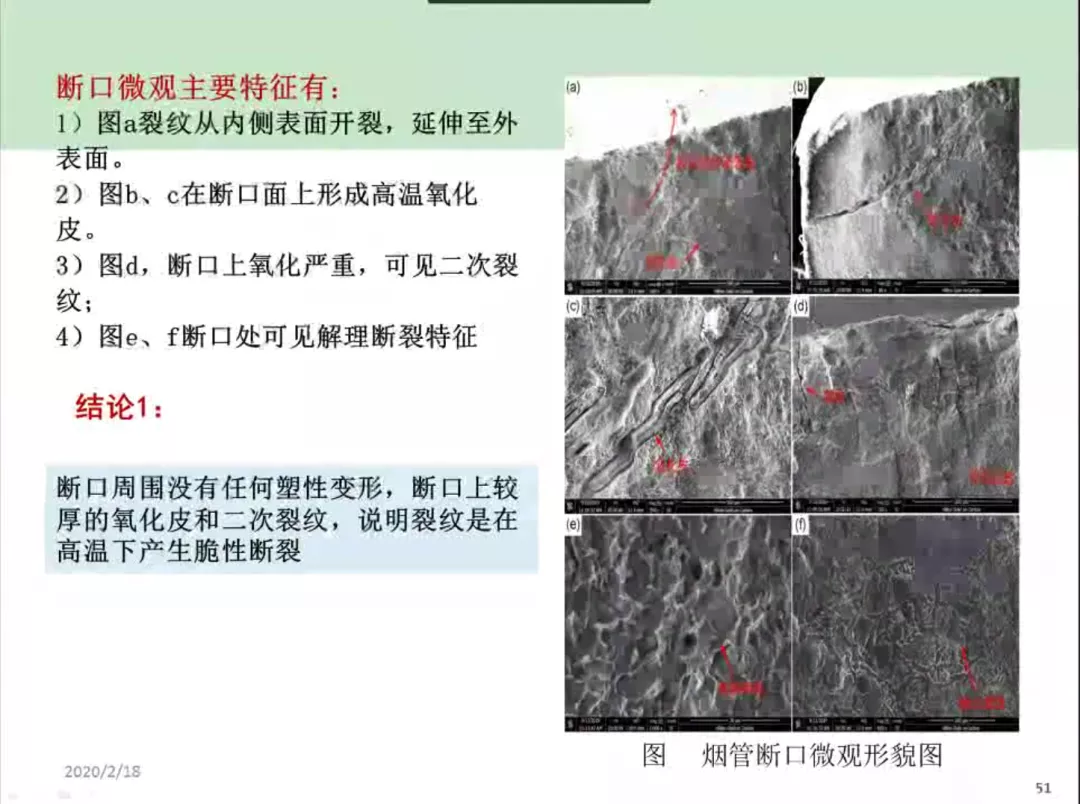

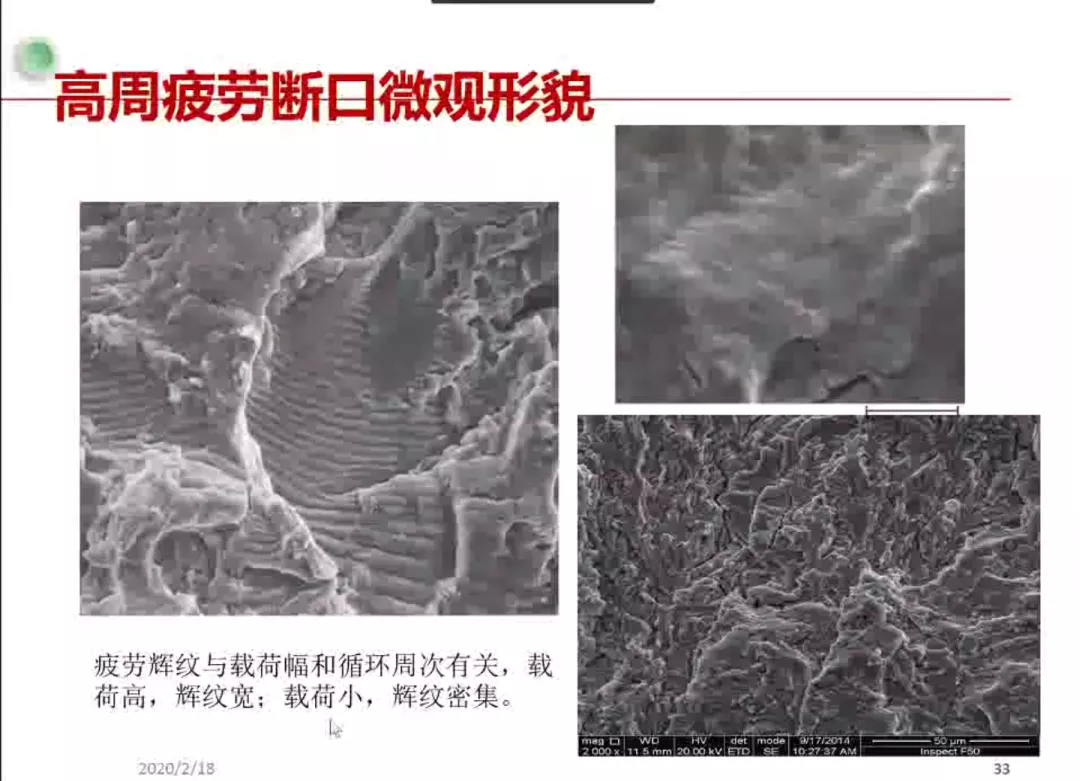

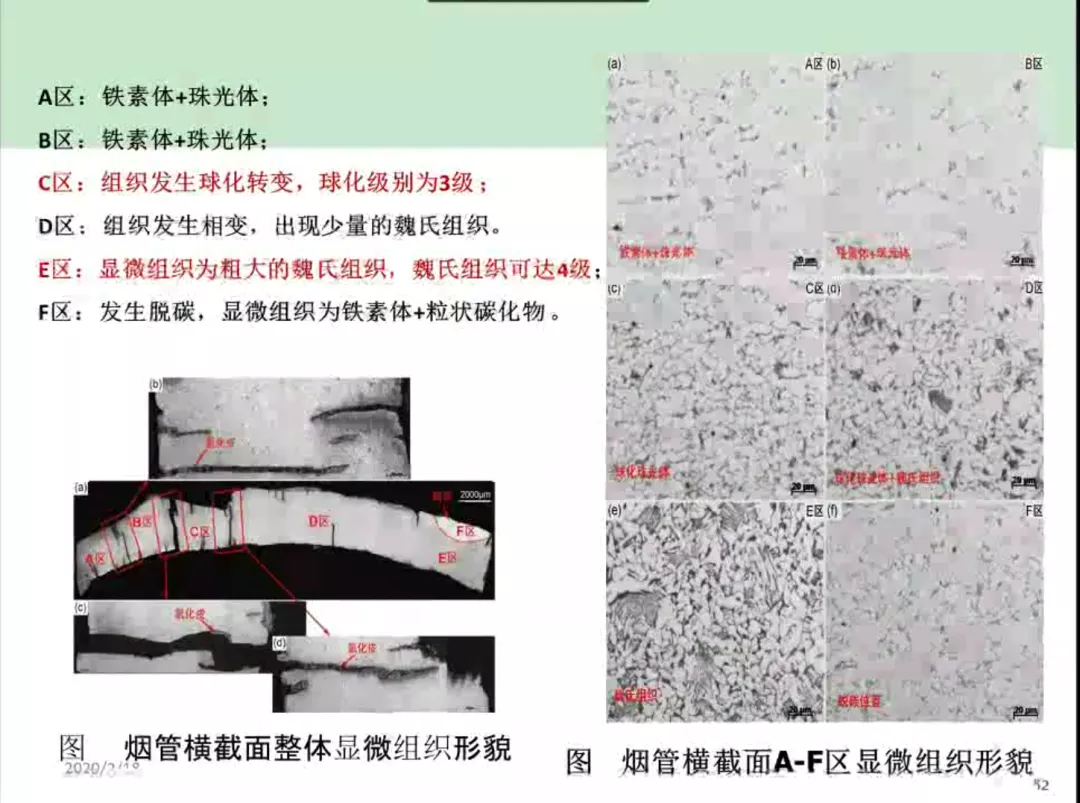

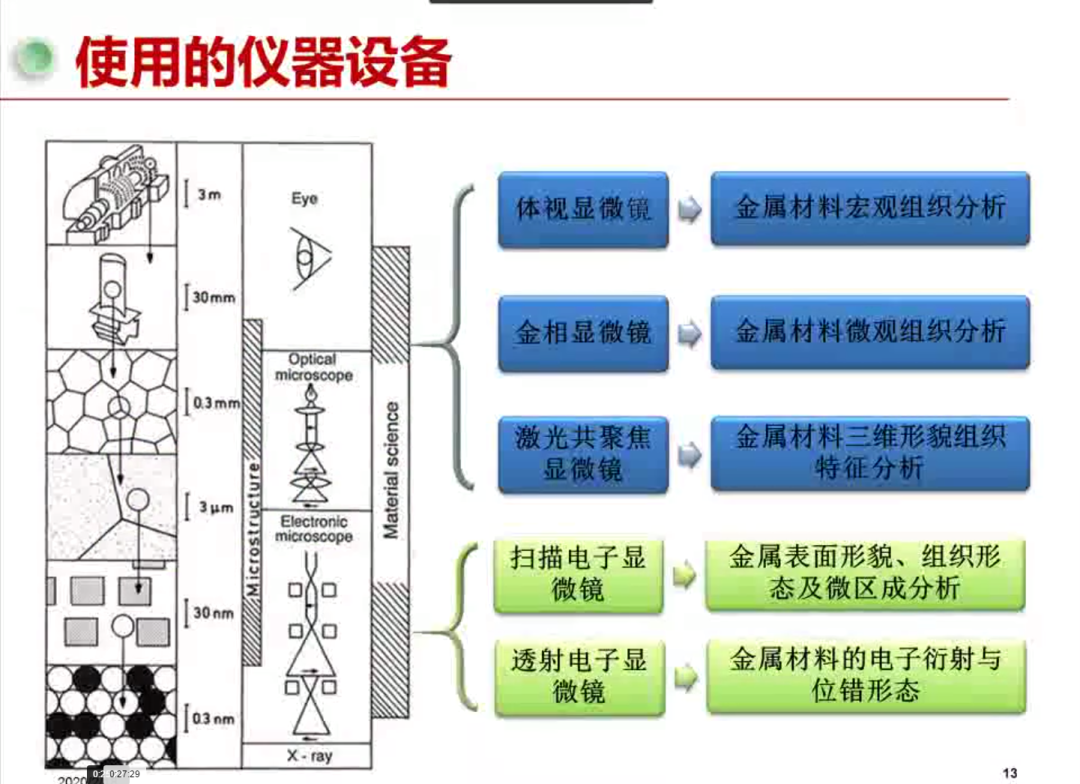

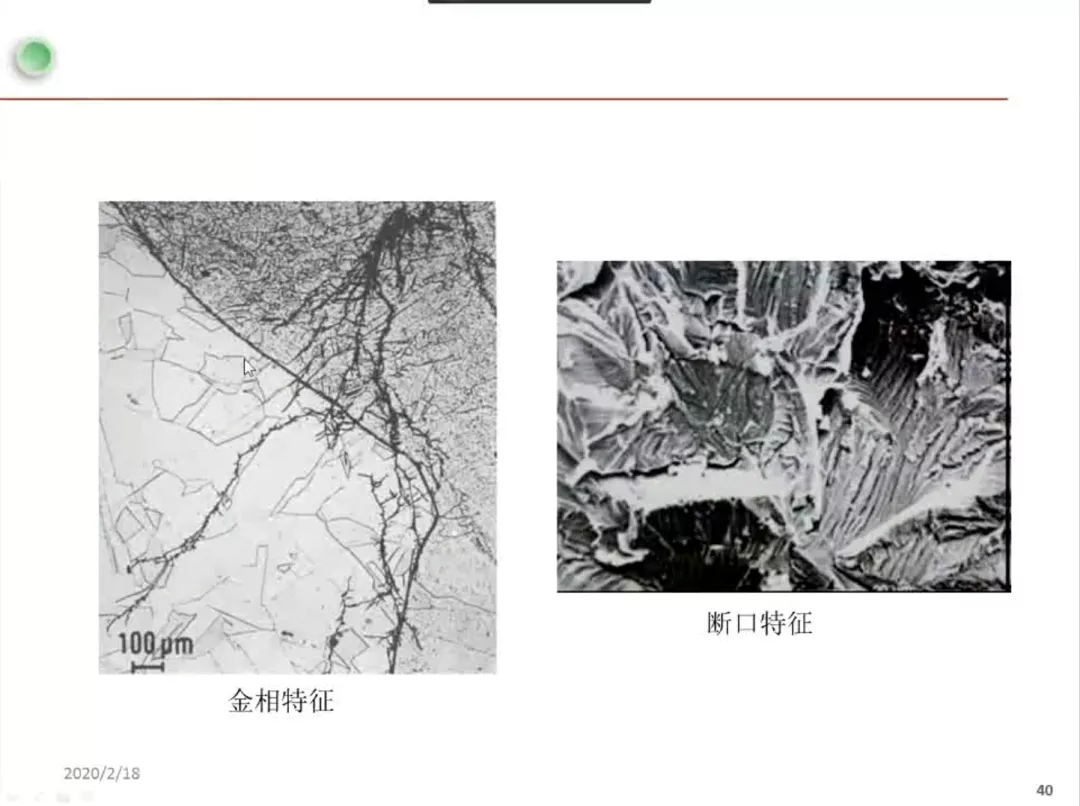

用金相显微镜、电子显微镜观察失效零件的微观形貌,分析失效类型(性质)和原因。

4.失效件材料的成分分析

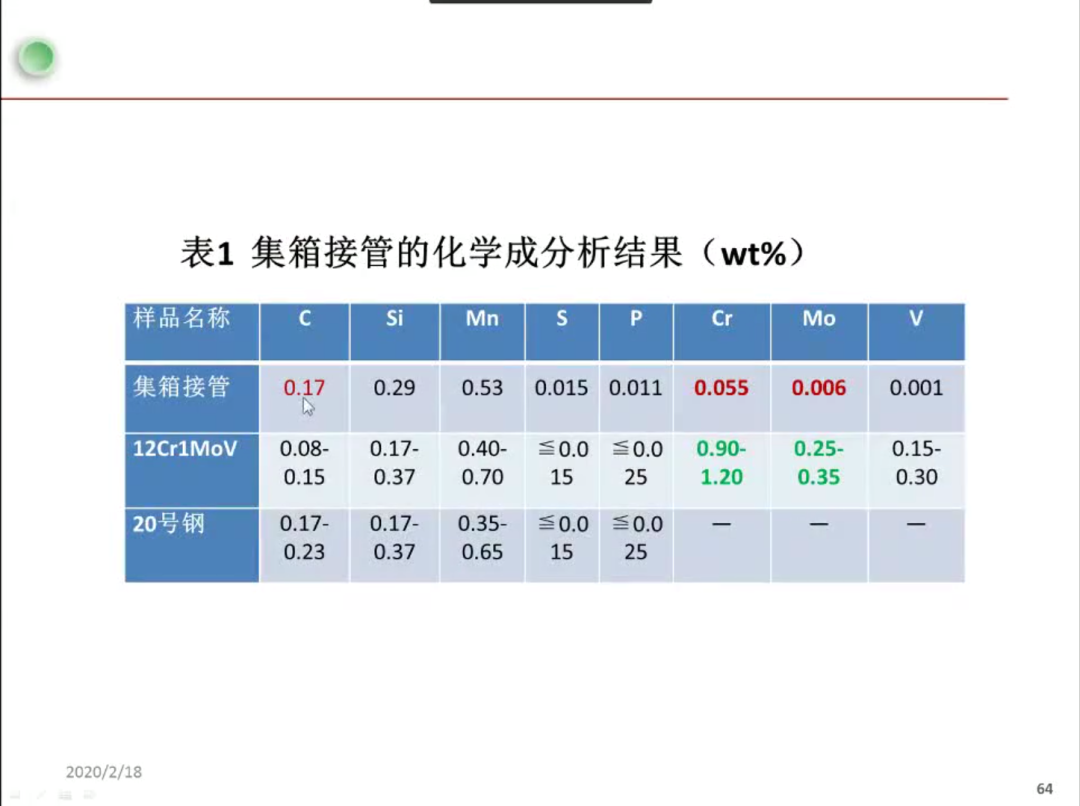

用光谱仪、能谱仪等现代分析仪器,测定失效件材料的化学成分。

5.失效件材料的力学性能检测

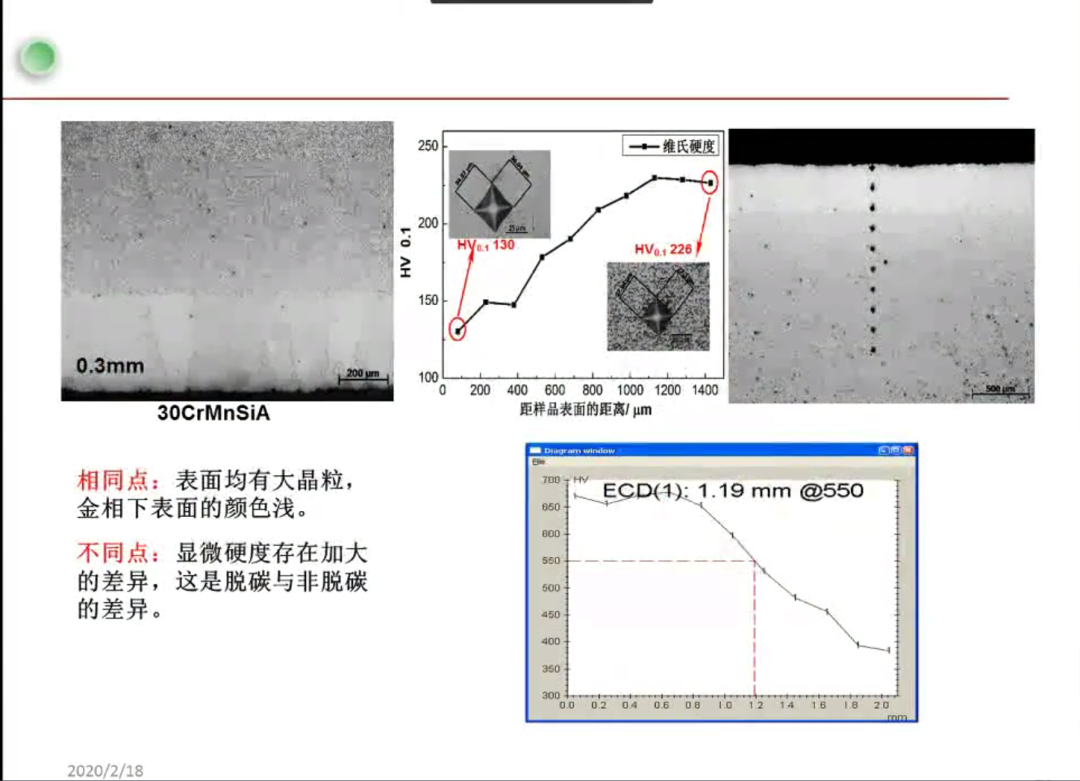

用拉伸试验机、弯曲试验机、冲击试验机、硬度试验机等测定材料的抗拉强度、弯曲强度、冲击韧度、硬度等力学性能。

6.应力测试、测定:用x光应力测定仪测定应力

用x光应力测定仪测定应力

7.失效件材料的组成相分析

用x光结构分析仪分析失效件材料的组成相。

8.模拟试验(必要时)

在同样工况下进行试验,或者在模拟工况下进行试验。

四、分析结果提交

1.提出失效性质、失效原因

2.提出预防措施(建议)

3.提交失效分析报告
