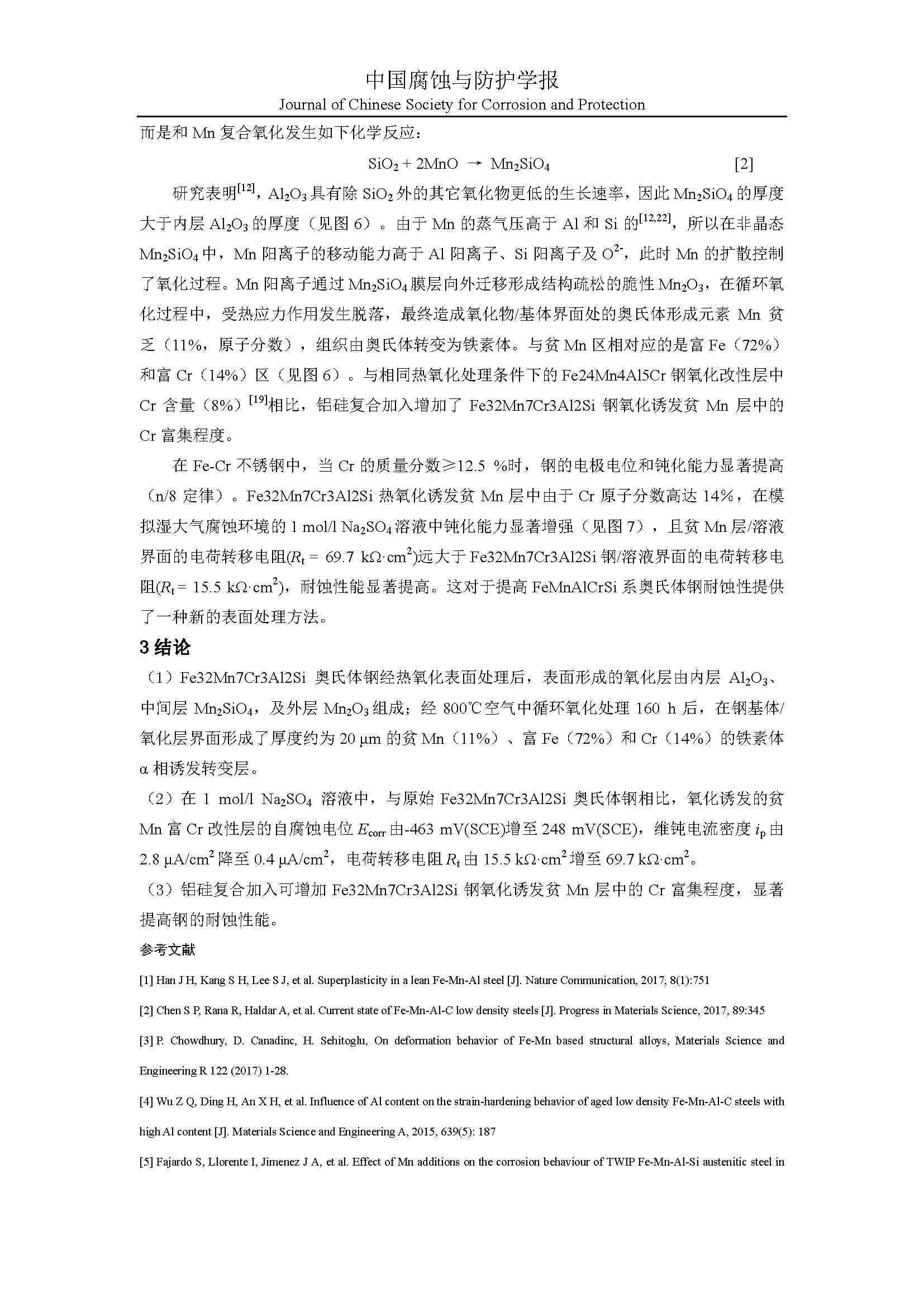

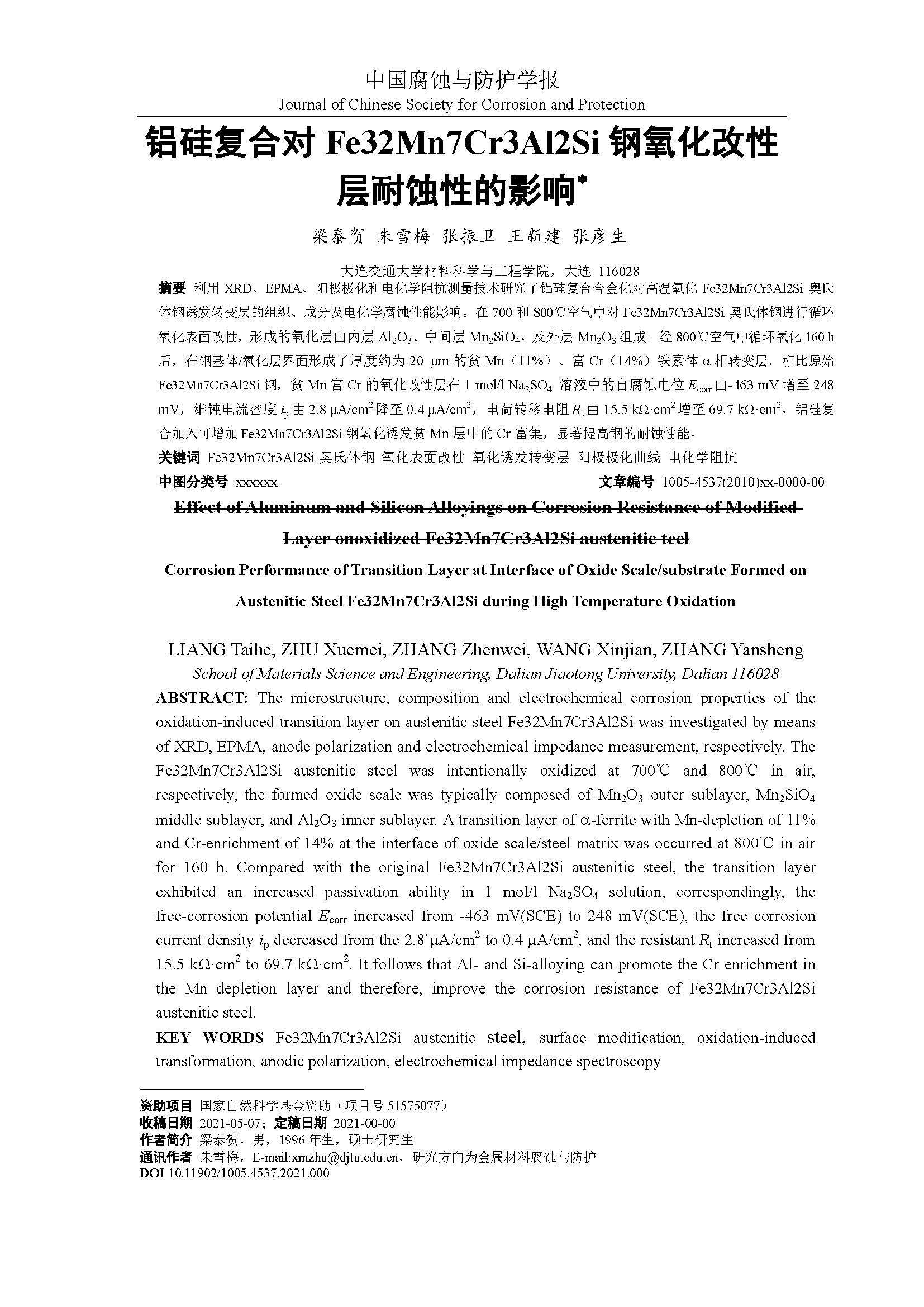

铝硅复合对Fe32Mn7Cr3Al2Si钢氧化改性层耐蚀性的影响
2021-11-19 15:38:28
作者：梁泰贺 朱雪梅 张振卫 王新建 张彦生 来源：中国腐蚀与防护学报
分享至：
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
-

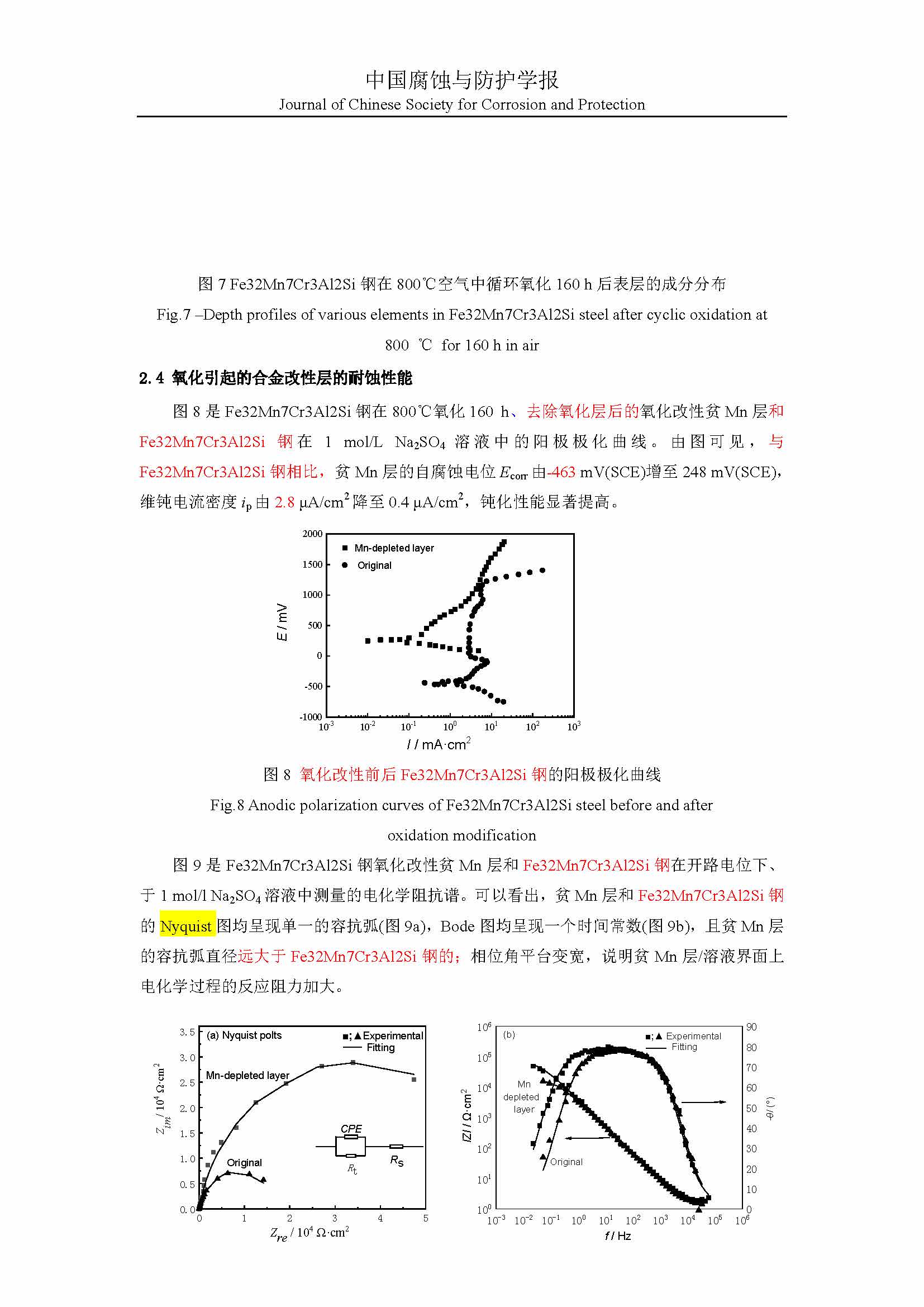

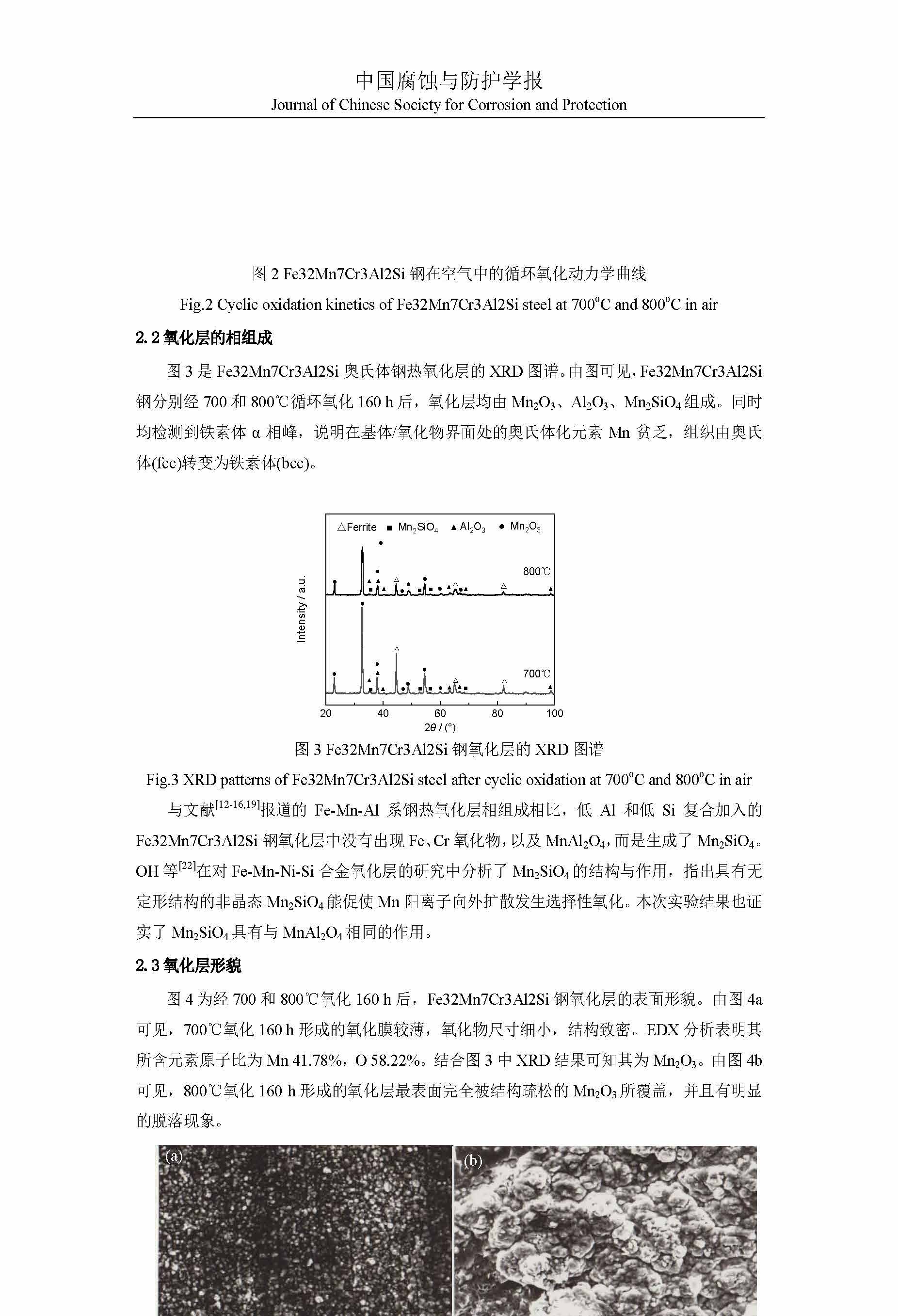

标签： Fe32Mn7Cr3Al2Si奥氏体钢, 氧化表面改性, 氧化诱发转变层, 阳极极化曲线, 电化学交流阻抗
相关文章
无相关信息
官方微信
《中国腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606-806
- 邮箱：fsfhzy666@163.com
- 中国腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：7130
腐蚀与“海上丝绸之路”
点击数：5741
