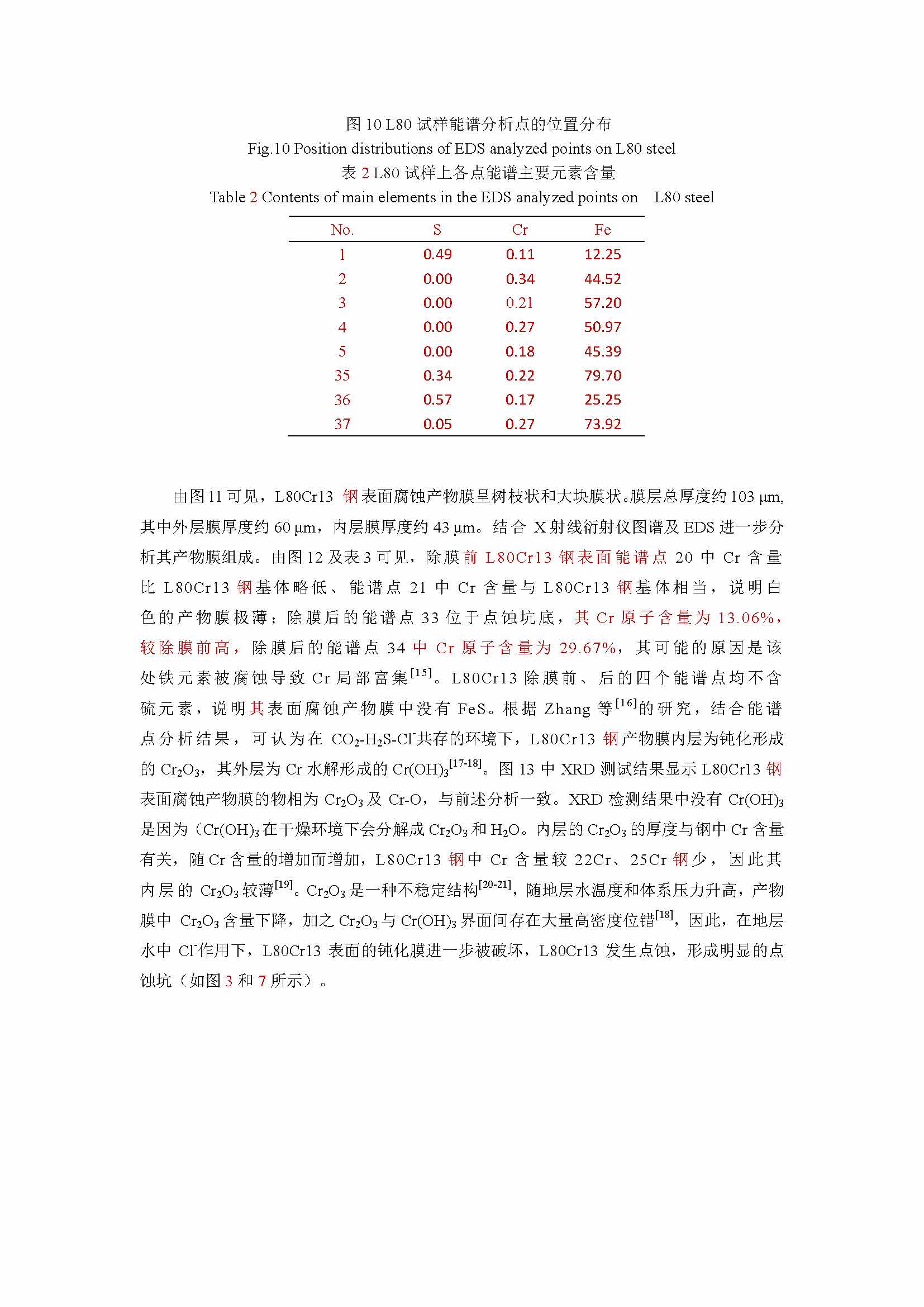

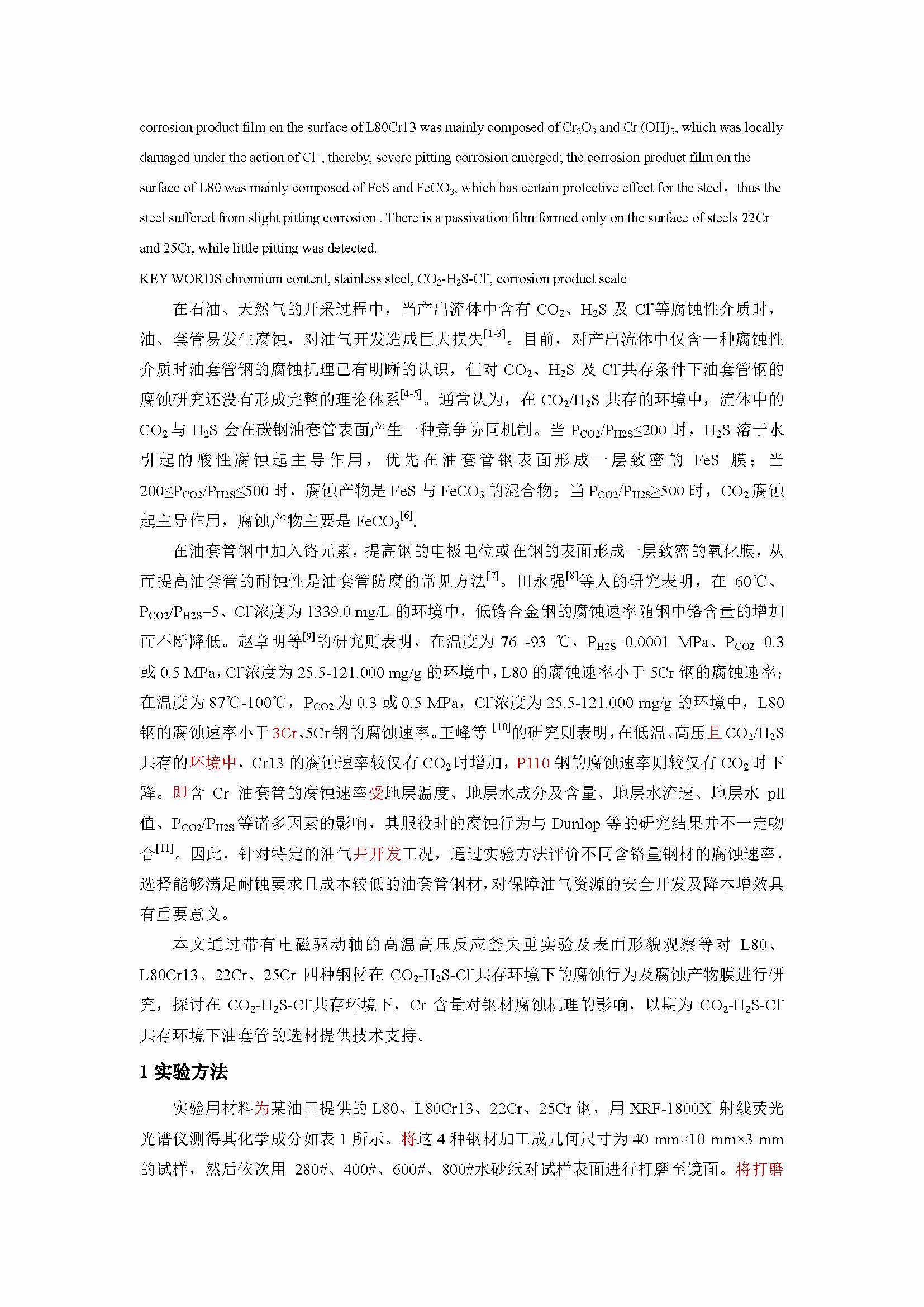

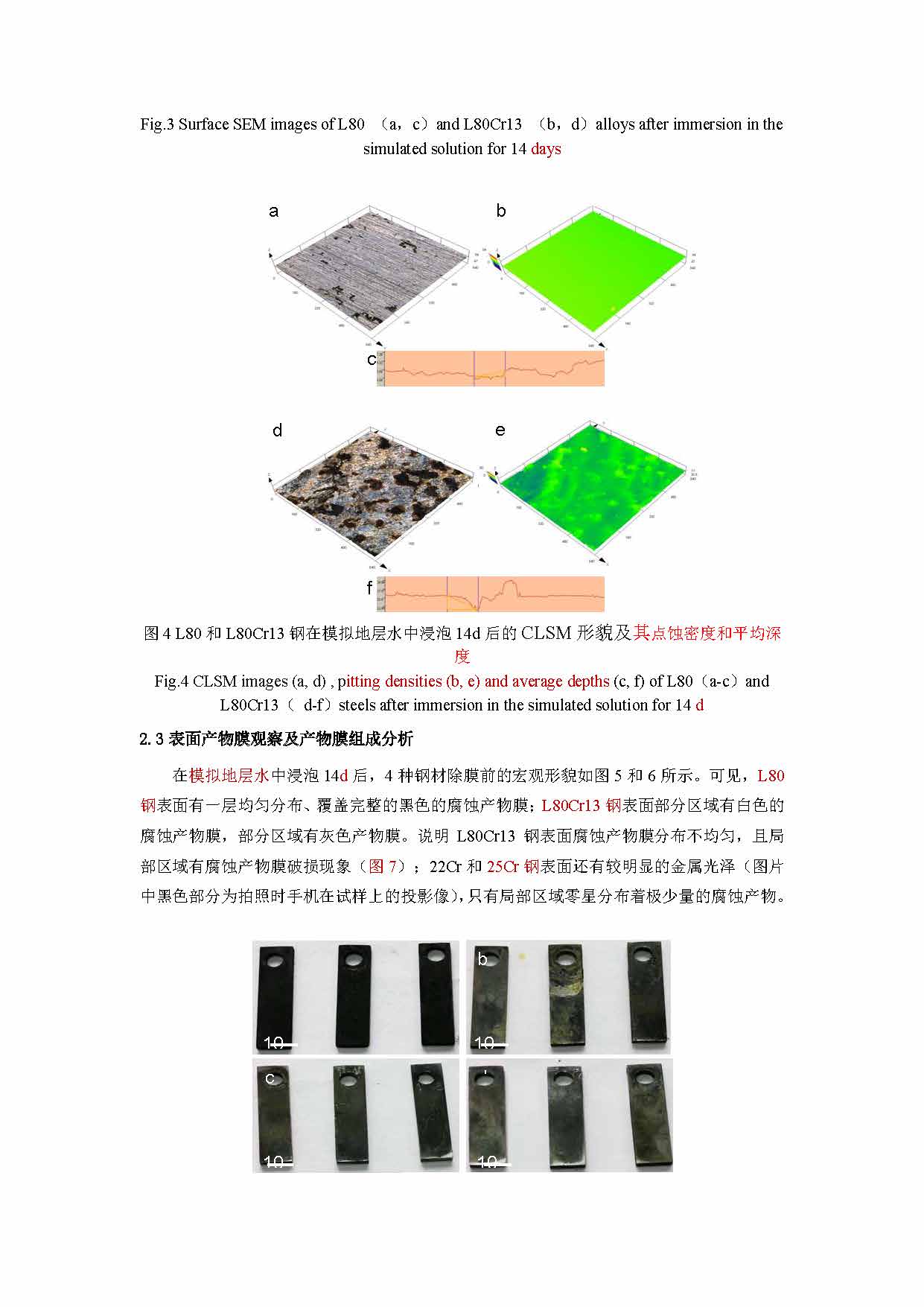

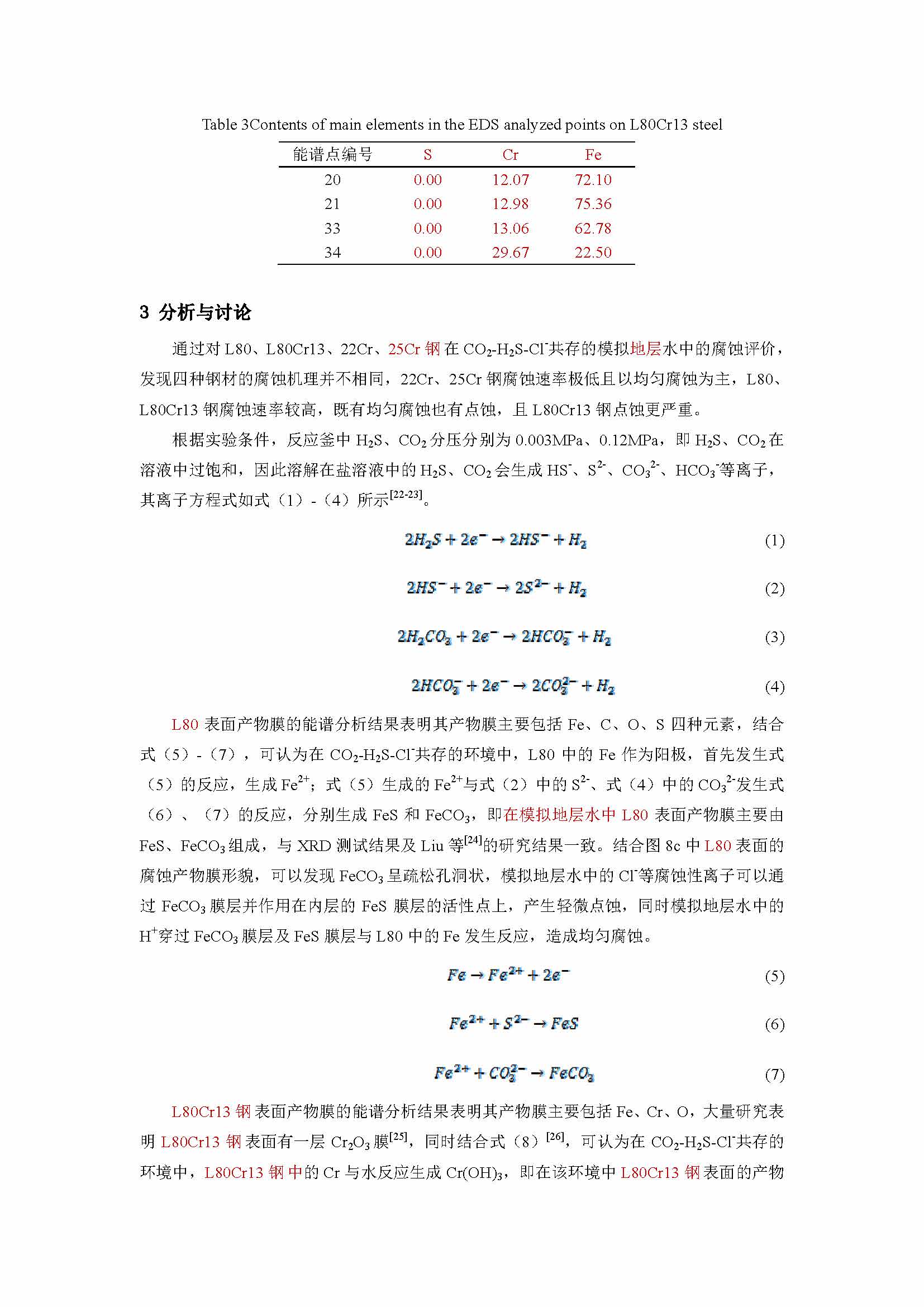

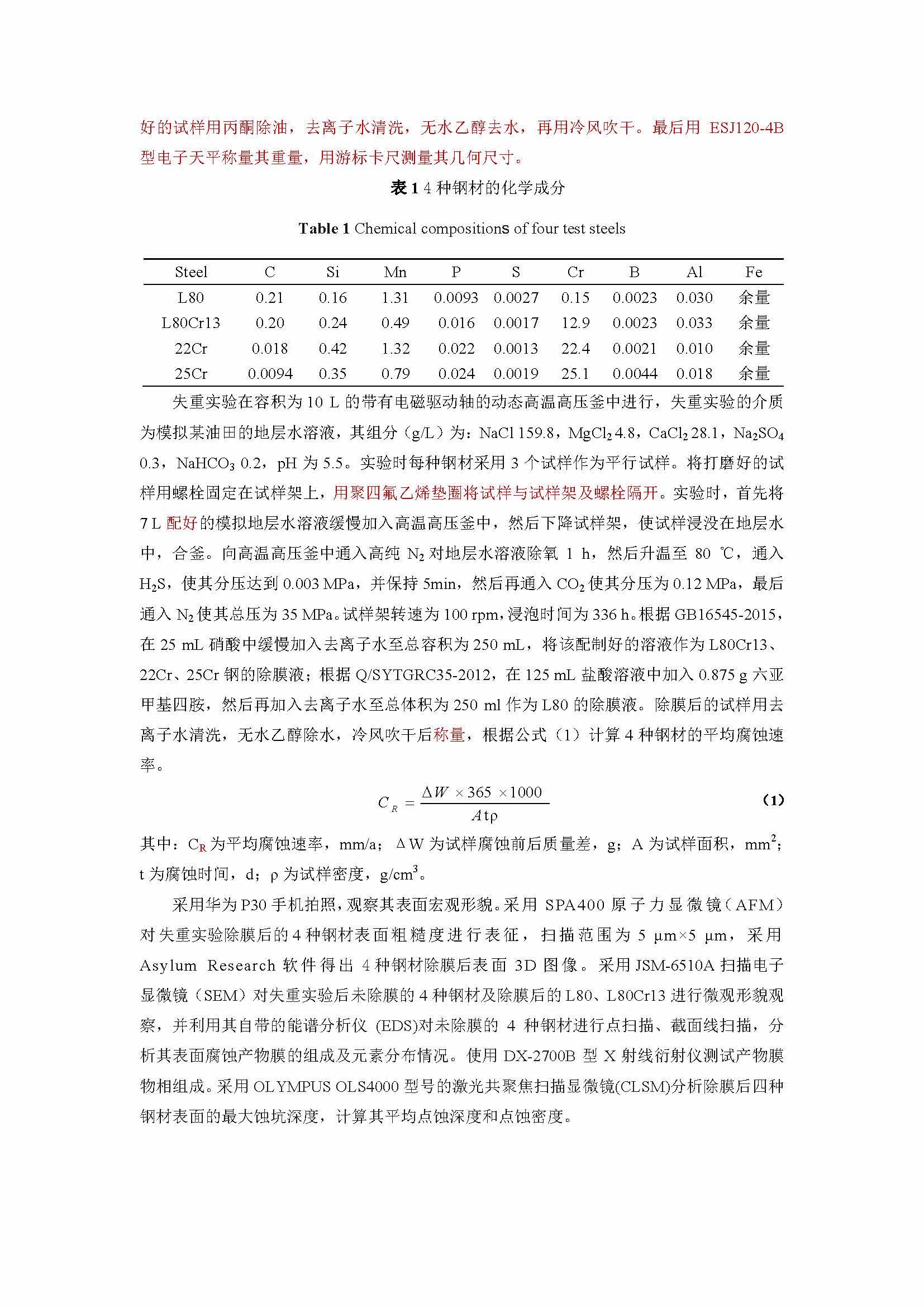

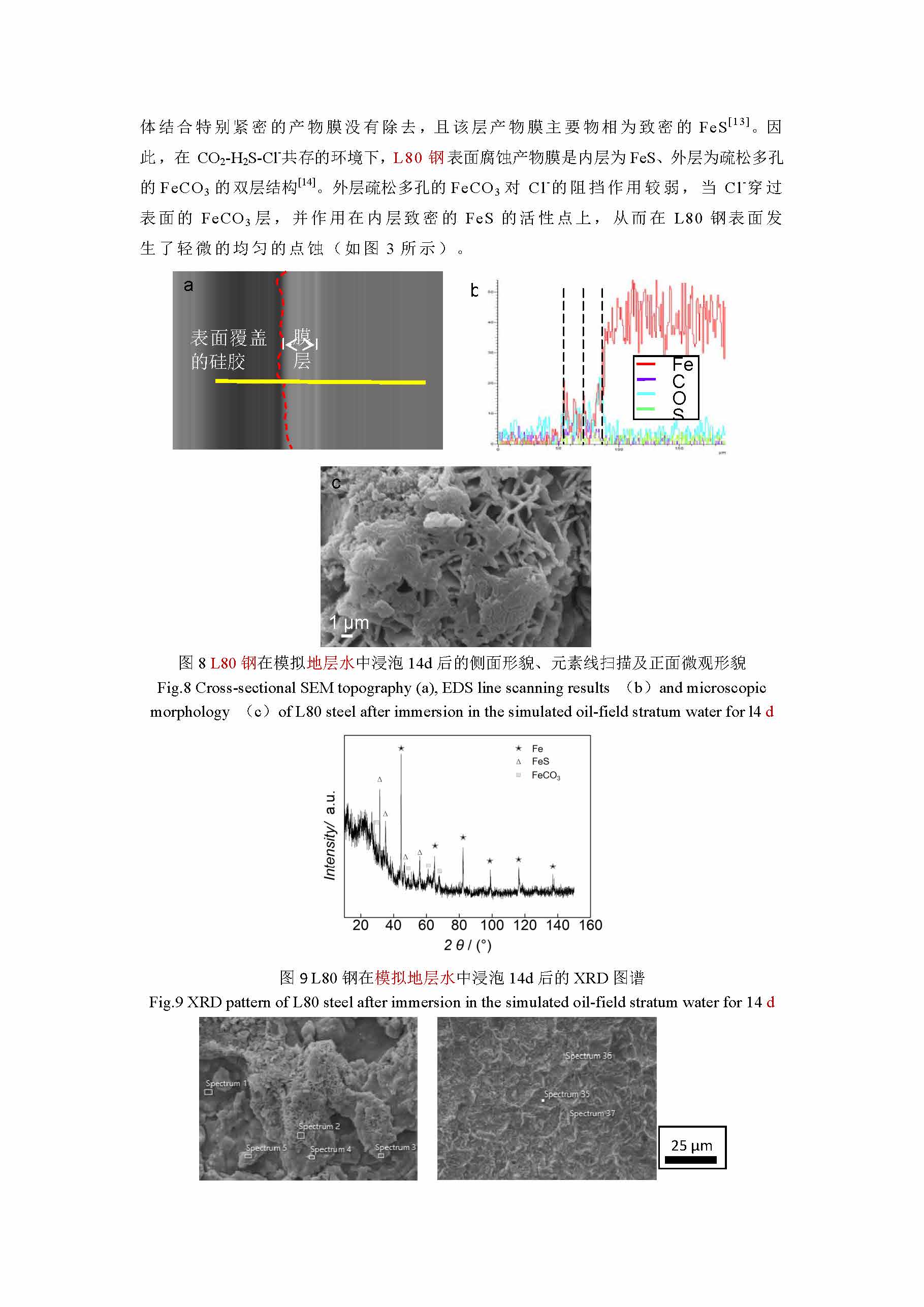

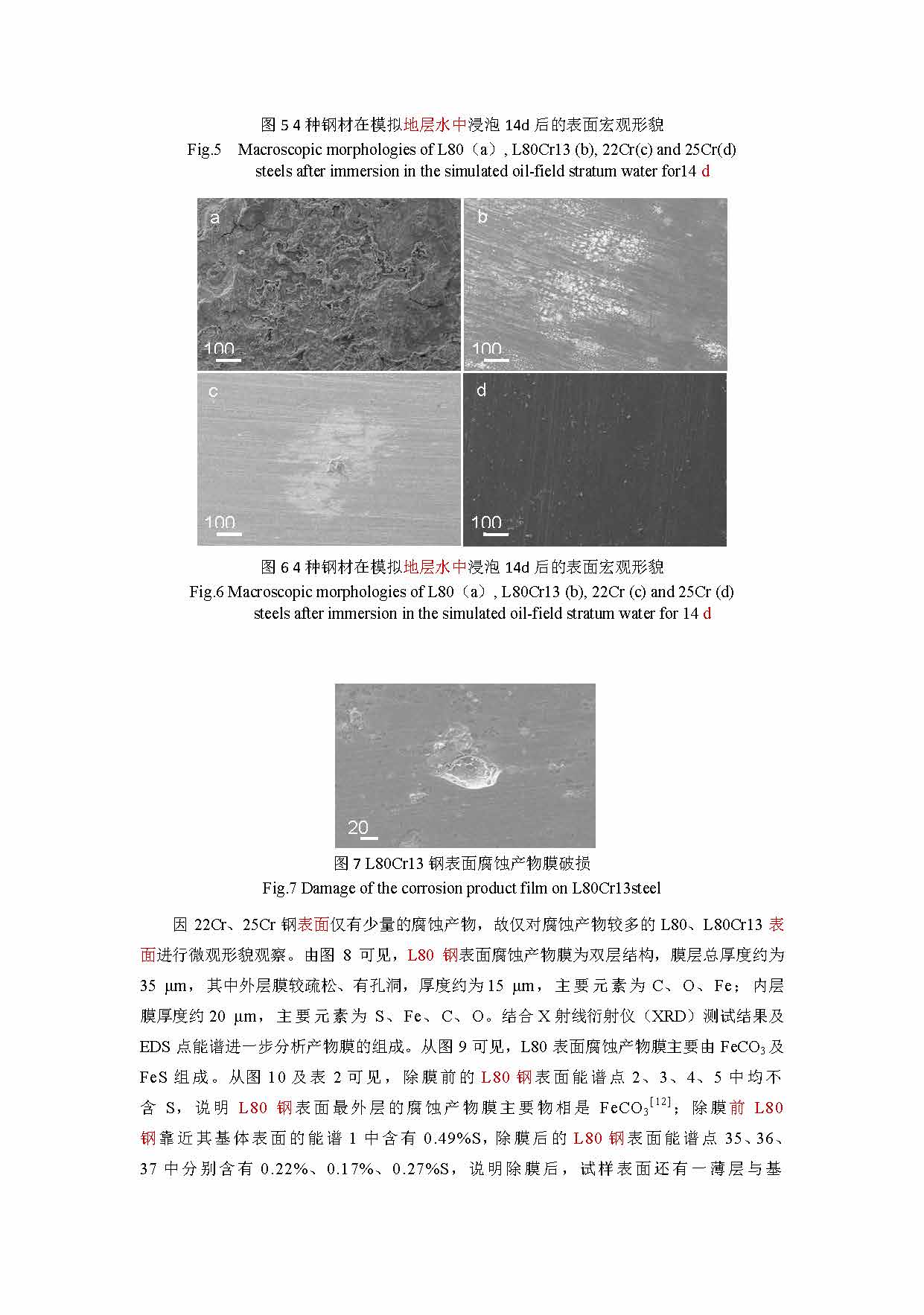

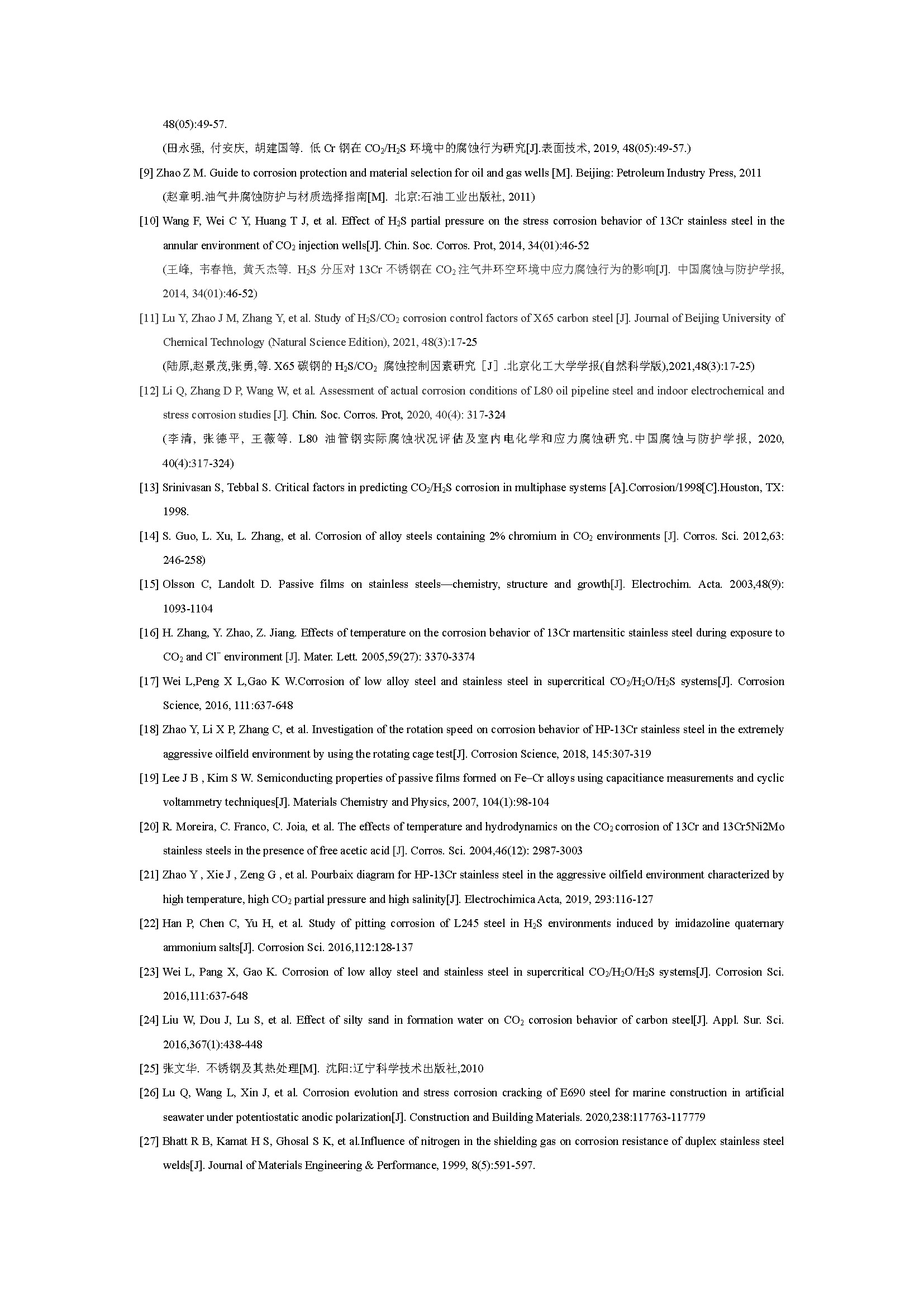

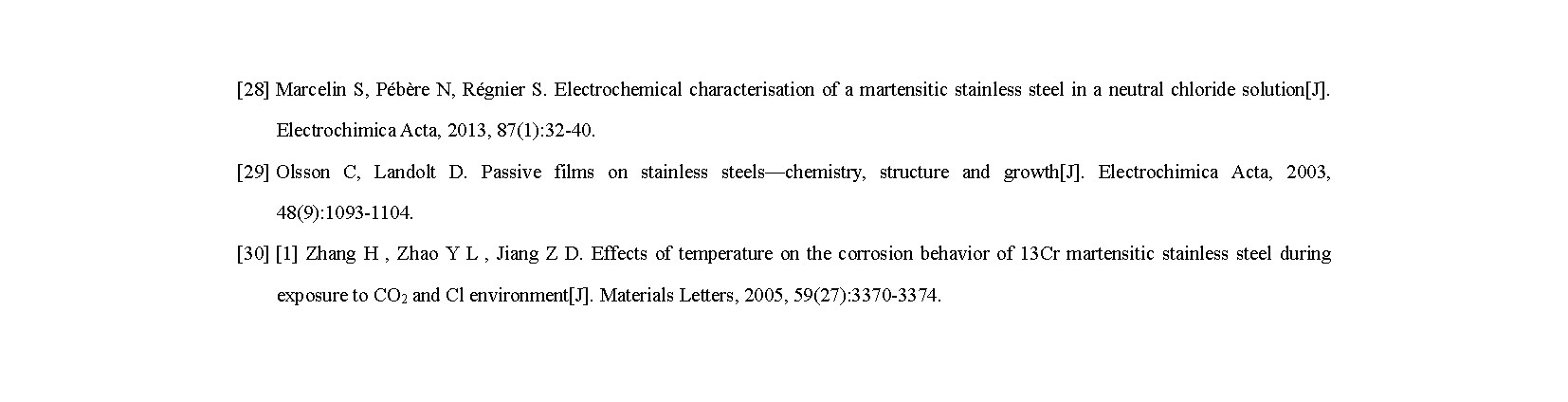

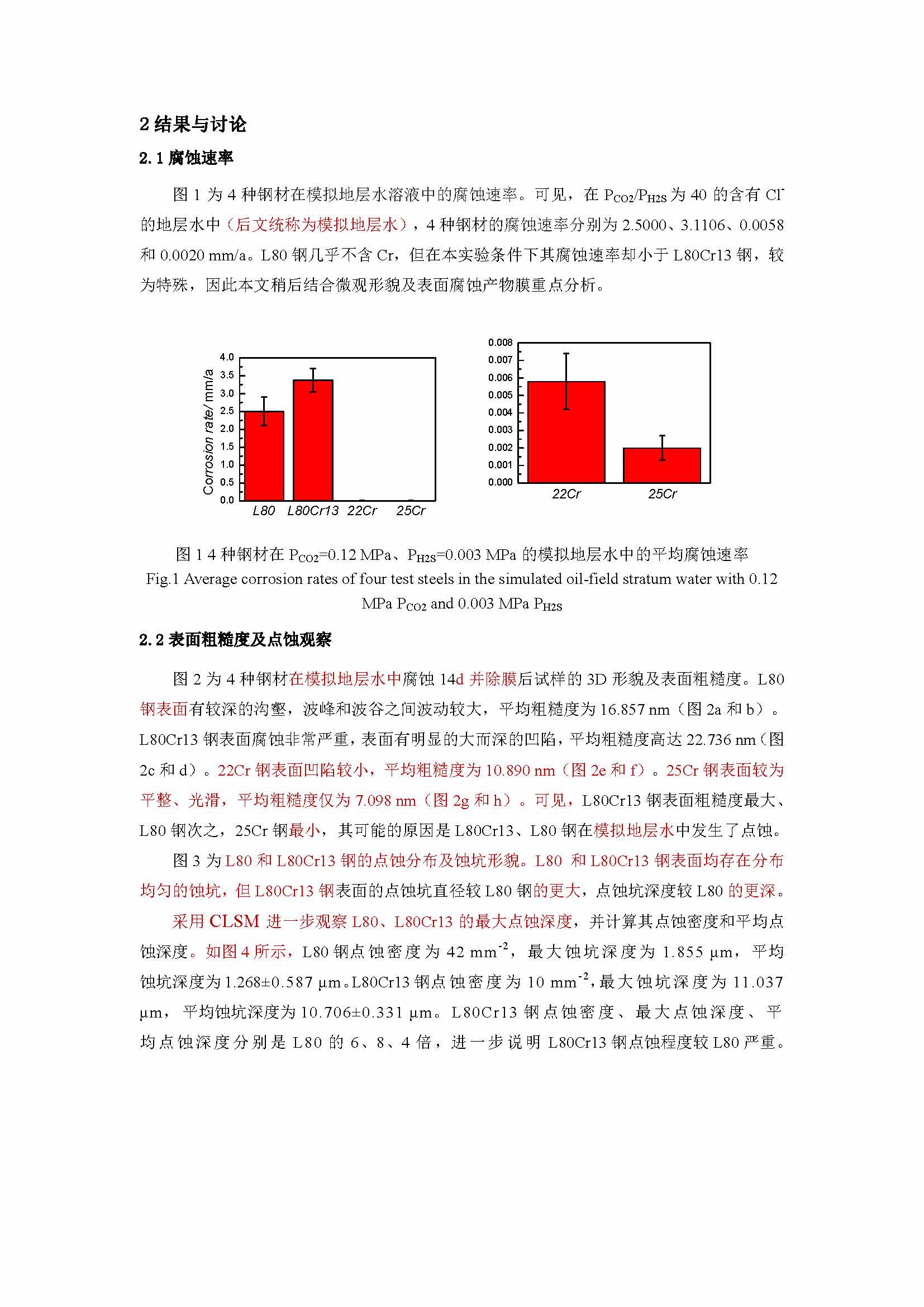

CO2-H2S-Cl-共存的地层水环境中钢中铬含量对钢的腐蚀产物膜特性的影响
2022-03-14 13:29:04
作者：hong xiao Wang 李子硕 唐御风 谭浩 将焰罡 来源：中国腐蚀与防护学报
分享至：
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
-
标签： 铬含量, 不锈钢, CO2-H2S-Cl-, 腐蚀产物膜
相关文章
官方微信
《中国腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606-806
- 邮箱：fsfhzy666@163.com
- 中国腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：7707
腐蚀与“海上丝绸之路”
点击数：6174
