残余奥氏体和铁素体会同时存在吗?
如何区别残余奥氏体和铁素体?
今天咱们就这2个问题来进行一些讨论。关于第一个问题,答案是肯定的,TRIP钢通常就会同时存在残余奥氏体和铁素体,且残余奥氏体在显镜下面表现会更亮一些。

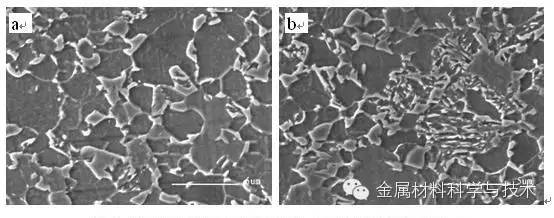

未变形TRIP钢组织,铁素体+马氏体+残余奥氏体
在一些特殊情况下,也会有残余奥氏体和铁素体会同时存在:

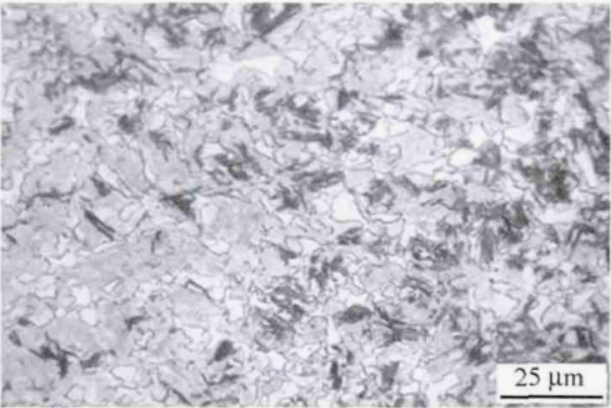

1)欠热淬火:亚共析钢在温度不够或者保温时间不足的情况下,会存在一些未溶铁素体,理论上奥氏体化的那部分中会存在含碳量偏高的情况,淬火后则可能留下残余奥氏体。如45钢760℃加热保温25min水淬后的显微组织形貌,为未溶铁素体+马氏体+残余奥氏体。
2)低碳钢渗碳淬火:表层是高碳马氏体,可以出现碳化物和残余奥氏体组织;心部是低碳马氏体,可能出现铁素体组织。不过这两种组织的不在同一位置,不存在需要区分的问题。
铁素体和残余奥氏体的鉴别
材料及热处理方式决定了组织状态,当存在疑问的时候,我们应当首先考虑材料种类及热处理方式,了解正常情况下是何种组织状态。然后再考虑材料及工艺过程是不是异常,对应处理。大多数情况就能够应对了。
单从组织形态上讲,也能进行一些分别:亚共析钢淬火件中存在的铁素体大致有三种形态:未溶铁素体、块状或网状先共析铁素体,颜色都较白亮。未溶和块状铁素体具有明显的边界,往往存在于马氏体针叶夹角的空白区域内。网状或半网状铁素体沿原奥氏体晶界分布,比较细。残余奥氏体没有明显的边界线,其形状随马氏体针叶分布的形状而变化,颜色比铁素体稍暗。
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
相关文章
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606-806
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数:8210
腐蚀与“海上丝绸之路”
点击数:6534
