Cr12钢是高碳高铬型冷作模具钢的代表性钢号之一。含有极高量(质量分数)的C:2.00%~2.30%和Cr:11.00%~13.00%,是属于莱氏体钢,所以有很高的淬透性、淬硬性和耐磨性,淬火变形小,但当碳化物不均匀时,变形量多向性且不规则,它的组织不良是其主要缺点。不均匀的碳化物很难用热处理方法改善,除非改用粉末冶金法制造。Cr12钢冲击韧度差,导热性和高温塑性也差,热加工时要注意加热和锻造工艺。
该钢也是国际通用的冷作模具钢之一,但近来逐渐被更优秀的钢种如Cr12MoV、Cr12Mo1V1或基体钢所取代。主要用于要求高耐磨受冲击负荷较小的冷冲模工作零件(凸模凹模)、冷挤压模的凹模等,由于具有明显的有点和缺点,使用收到一定限制。
一、化学成分
化学成分(质量分数,%)
二、物理性质
临界温度
三、热加工
热加工

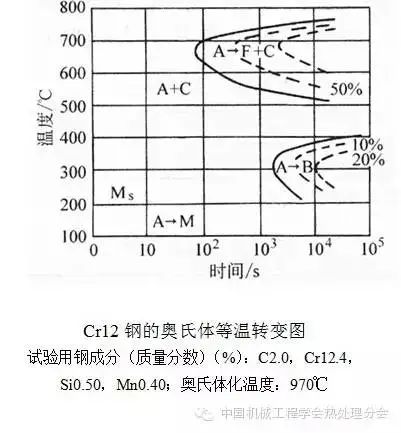

四、热处理

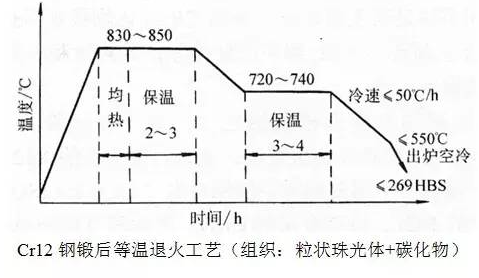

(1)预先热处理

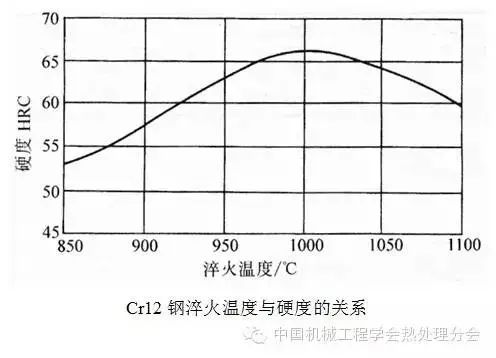

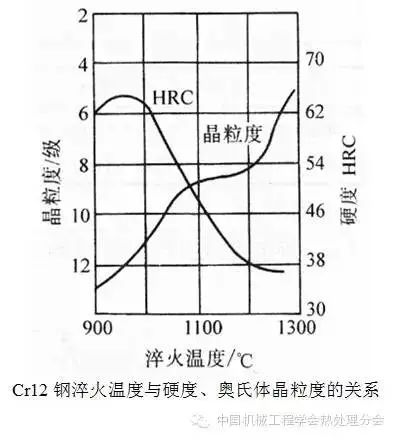

(2)淬火

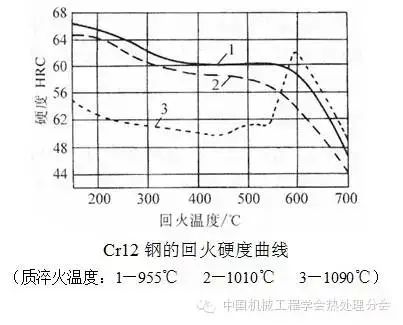

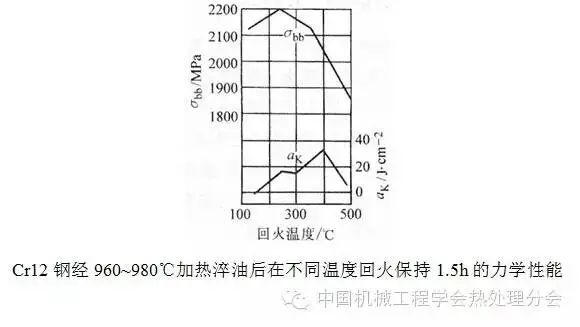

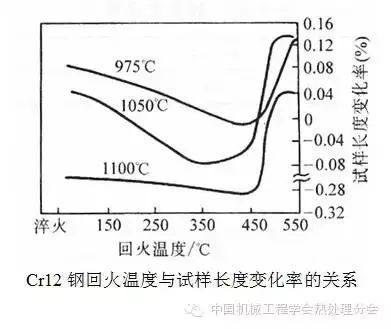

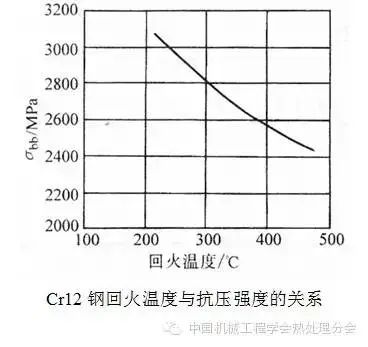

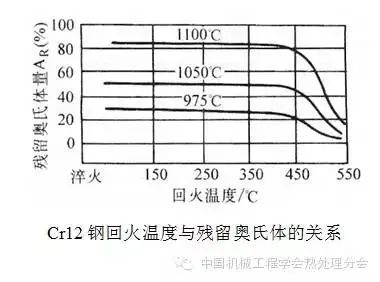

(3)回火
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
相关文章
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数:8557
腐蚀与“海上丝绸之路”
点击数:6870
