法兰的类型有很多，我们管路连接或设备安装中到底应该如何选择呢？本次整理一共分三个阶段来总结这个问题:1.钢制法兰类型及标准 2.法兰密封面类型 3.管路中法兰的选型

法兰的基本常用类型汇总

板式平焊法兰-PL 带颈平焊法兰-SO 带颈对焊法兰-WN

承插焊法兰 -SW 螺纹法兰 -Th 对焊环松套法兰-PJ/SE

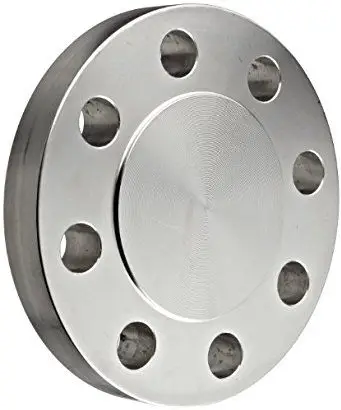

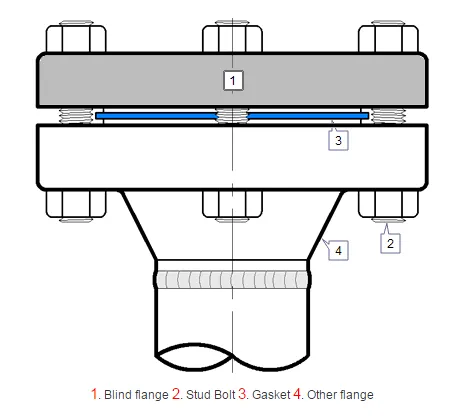

平焊环松套法兰-PJ/RJ 对焊环松套法兰-LF/SE 法兰盖-BL

法兰常用的标准有三大体系:

1.欧洲体系部分标准

ISO7005-1 DIN EN1092-1 BS4504-3.1 GB/T9112-9125-2010 HG/T20592-2009 JB/T74-94-2015 等

2.美洲体系部分标准

ASME B16.5 ASME B16.47 SH/T3406-2013

GB/T9112-9125-2010 HG/T20615-2009 等

3.日标韩标部分标准

JIS B2220 KSB1503 等

钢制法兰类型

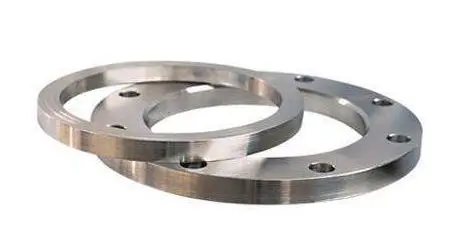

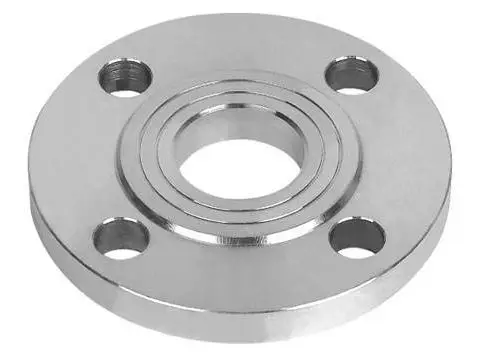

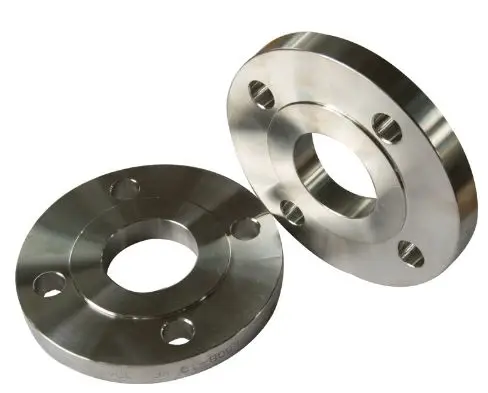

1 板式平焊法兰-PL

板式平焊法兰平时也叫平板法兰或平焊法兰，也被成为搭焊法兰，英文为:Flat Welding Flange。工程中使用量最大，也是法兰类型中成本最低的一种法兰。

平焊法兰的压力分为:PN2.5Bar、PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等(另外GB/T9119-2010标准中平焊法兰的压力又增加了两种:PN63Bar、PN100Bar)，JIS标准为5K、10K。

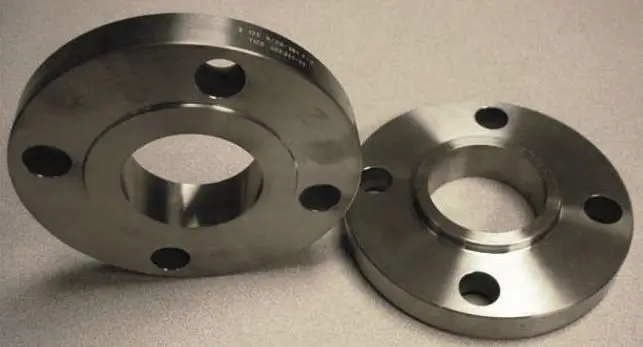

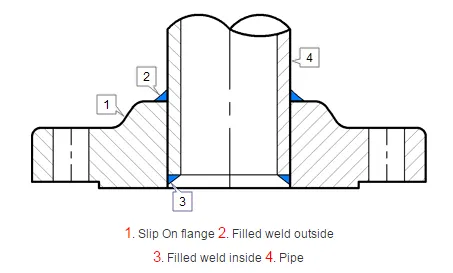

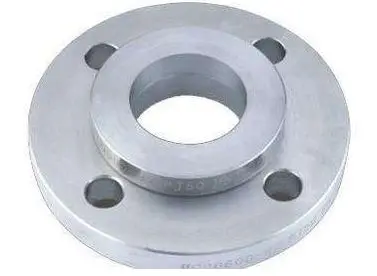

2 带颈平焊法兰-SO

带颈平焊法兰焊接和使用类似于板式平焊法兰，但又优于平焊寒兰，因为背部多了一个脖颈所以承压力度和强度都增加了很多，英文名称:Slip-On Flange。

带颈平焊法兰的压力分为:

欧洲体系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB。

日标:5K、10K、16K、20K、30K。

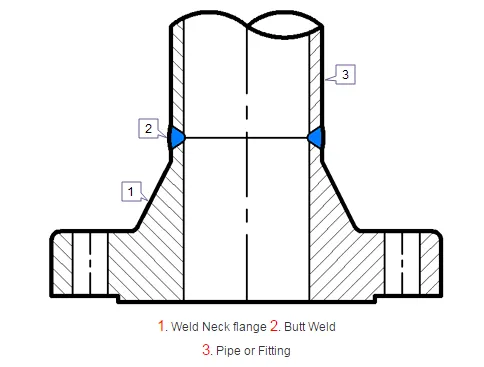

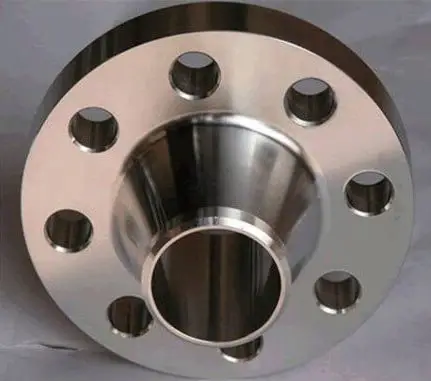

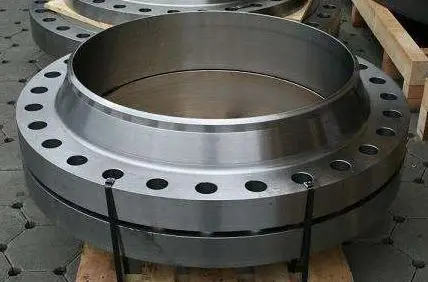

3 带颈对焊法兰-WN

带颈对焊法兰采用的对焊方式与管道焊接，应用场合相对较高，耐压和抗磨损强度高，一般高危易燃易爆等工况采用较多，英文名称为:WELDING NECK FLANGE。

对焊法兰的压力分为:

欧洲体系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar、PN160Bar等

美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

日标:5K、10K、16K、20K、30K。

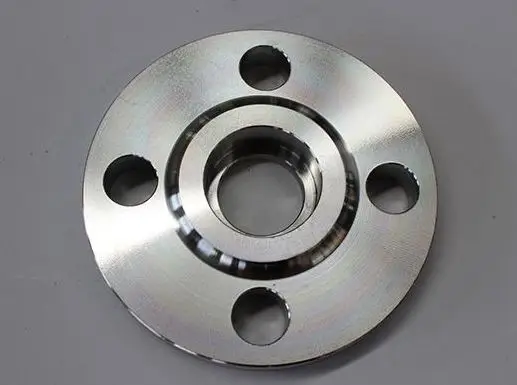

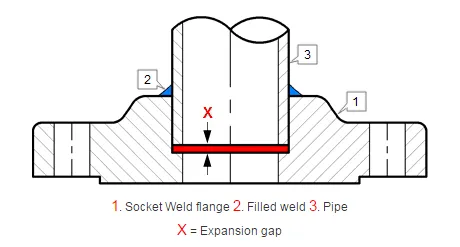

4 承插焊法兰-SW

承插焊法兰与带颈平焊法兰有点类似，但又区别与它，主要是内径部位多了一个小台阶，管道堆到台阶内焊接，一般运用于小口径管路，一般对焊法兰小规格焊接有点难度，带颈平焊法兰呢又要焊接上下两道焊缝，承插焊就解决了，英文名称:SOCKET WELD FLANGE。

承插焊法兰的压力分为:

欧洲体系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar等

美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB。

日标:5K、10K、16K、20K。

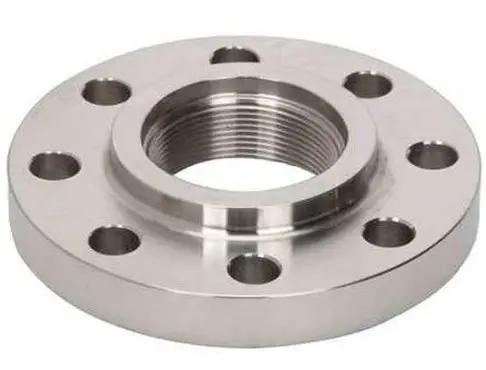

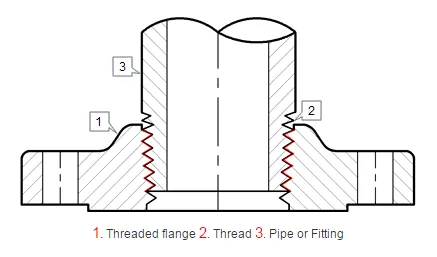

5 螺纹法兰-Th

螺纹连接的法兰是金属法兰中一种非焊接式法兰，只需要螺纹对应连接即可，操作方便快捷，英文名称为:THREADED FLANGE。但是一般工况要求较高的场合不建议使用，因为此种法兰适用于工况不高压力不高的场合。

螺纹法兰的压力分为:

欧洲体系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

美洲体系:150LB、300LB。

日标:5K、10K、16K、20K。

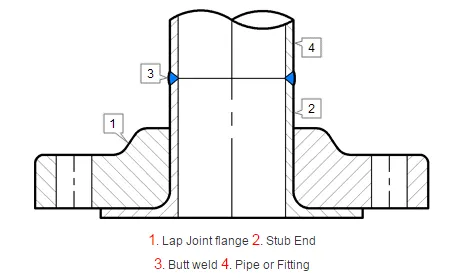

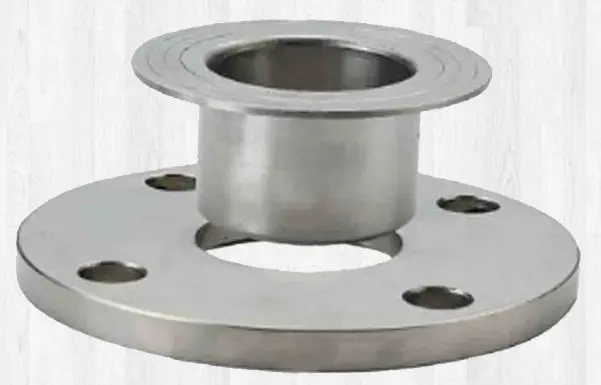

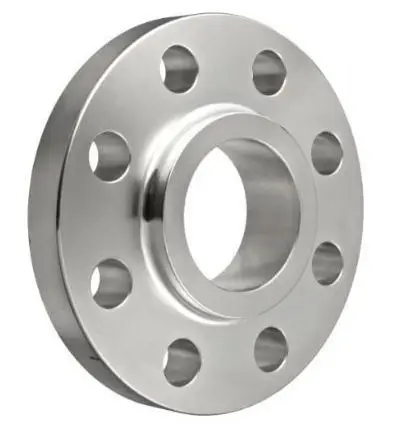

6 对焊环松套法兰-PJ/SE与LF/SE

为什么将两种法兰一起介绍，因为这两种法兰的名称都是对焊环松套法兰，使用场合也基本相同，区分就是一个是欧洲体系一个是美洲体系，英文名称为FLAT WELDING WELDING RING LOOSE GLANGE和LAP JOINT FLANGE。两种法兰一种是平焊带翻边，一种是带颈平焊带翻边。作用就是把管道一端固定的情况下使用，因为法兰可以活动，所以大大提高了施工时效。
