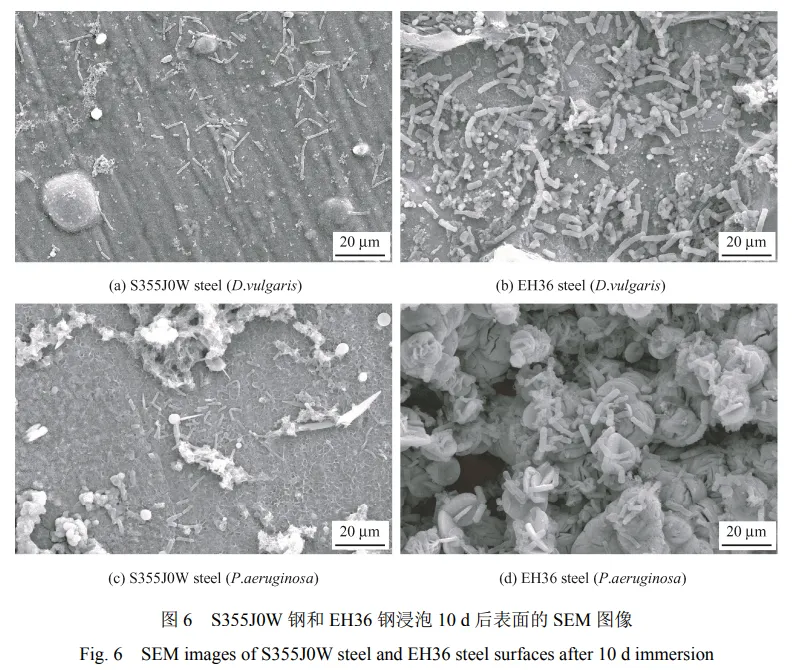

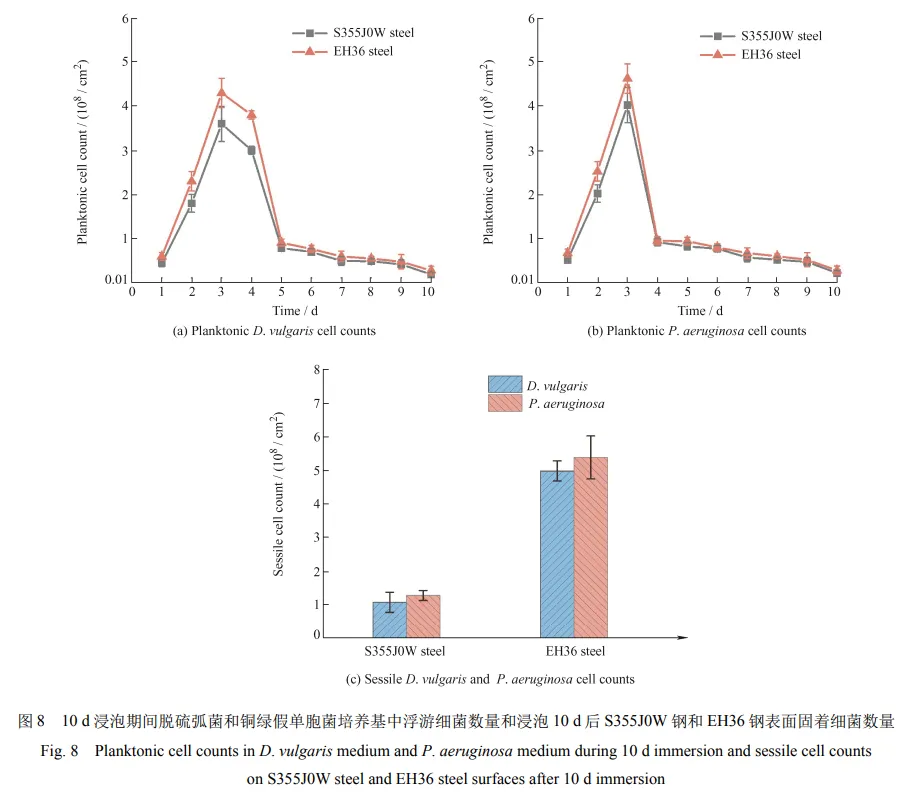

03 S355J0W 钢中合金元素的作用导致其表面固着的脱硫弧菌和铜绿假单胞菌数量仅是 EH36 钢 的 22%、24%，更少的固着细菌数量导致更低的 EET 速率，从而造成了更低的 MIC 速率。

04 前景与应用

研究结果为海洋金属材料的腐蚀防护提供了新见解。未来应进一步探究钢中合金元素的种类和比例对耐 MIC 性能的影响。

05 课题组简介

论文主创

窦雯雯

山东大学副教授/硕导，山东大学青年学者“未来计划”获得者，山东省腐蚀与防护学会理事，《Corrosion Communications》《中国腐蚀与防护学报》《材料保护》青年编委。主要从事海洋生物污损与腐蚀的机理和防护技术、仿生抗菌肽及仿生界面的开发等领域的研究工作。以第一或通讯作者在Corros. Sci, J. Mater. Sci. Technol.等国际权威期刊发表论文30余篇。总被引1000余次，发明专利3项。主持国家自然科学基金、山东省自然科学基金、中国博士后特别资助基金等项目10余项。荣获中国腐蚀与防护学会科学技术奖一等奖（自然科学类），第十七届全国青年腐蚀与防护科技论文讲评会“最具学术价值论文”二等奖等奖项。在ICMDP 2022、EUROCORR 2023等国际、国内学术大会做报告多次。

卢士航

山东大学特别资助类博士后，本硕毕业于中国石油大学（华东），博士毕业于山东大学。主要从事海洋微生物腐蚀机理与防护技术领域的研究工作，目前以第一作者身份在Corros. Sci., J. Mater. Sci. Technol., Sci. Total Environ.等权威期刊发表论文10篇。荣获2023年度博士研究生国家奖学金、2023年度研究生省级优秀学生、2024年度青岛市千名优秀大学生等荣誉奖励。

 4/4   首页 上一页 2 3 4
