2507双相不锈钢在酸性高氯环境下的腐蚀行为
2024-08-01 14:28:02
作者：李 玉，刘光明，李富天，刘晨辉，杨淑莉，董 猛 来源：中国表面工程
分享至：
热法蒸发技术在废水处理方面得到广泛应用，且随着废水不断蒸发浓缩，溶液中的Cl−含量成倍增加，导致用于蒸发设备的材料也因此快速腐蚀而失效。2507 钢是一种 Cr、Mo 元素含量高的双相不锈钢，结合了铁素体和奥氏体不锈钢共同优点，因此具有极好的耐点蚀性能。
为研究2507双相不锈钢在酸性高氯环境中的腐蚀情况，南昌航空大学和东方电气集团东方锅炉股份有限公司在《中国表面工程》2024年第2期发表研究论文《2507双相不锈钢在酸性高氯环境下的腐蚀行为》，采用动电位极化、电化学阻抗谱、Mott-Schottky 曲线以及动态浸泡试验等方法进行测试，利用光学显微镜（OM）、扫描电镜（SEM）、能谱仪（EDS）以及 3D 显微镜对浸泡腐蚀后的试样性能进行表征。
李玉，刘光明，李富天，刘晨辉，杨淑莉，董猛. 2507双相不锈钢在酸性高氯环境下的腐蚀行为[J]. 中国表面工程，2024，37(2)：91-100.
LI Yu, LIU Guangming, LI Futian, LIU Chenhui, YANG Shuli, DONG Meng. Corrosion Behavior of 2507 Duplex Stainless Steel in Acidic and High Chlorine Environments[J]. China Surface Engineering, 2024, 37(2): 91-100.
研究了2507双相不锈钢在高温高氯下的腐蚀行为，目前对材料在高氯环境下的研究较少。另外与常见的静态浸泡腐蚀不同，动态浸泡腐蚀的研究比较少见。
动电位扫描、电化学阻抗谱和Mott-Schottky 曲线的试验结果证明，2507 双相不锈钢在高温高氯废水溶液中随Cl−浓度增加，材料的耐蚀性降低， 说明高温高浓度会使Cl−的破坏作用增强，加速点腐蚀。

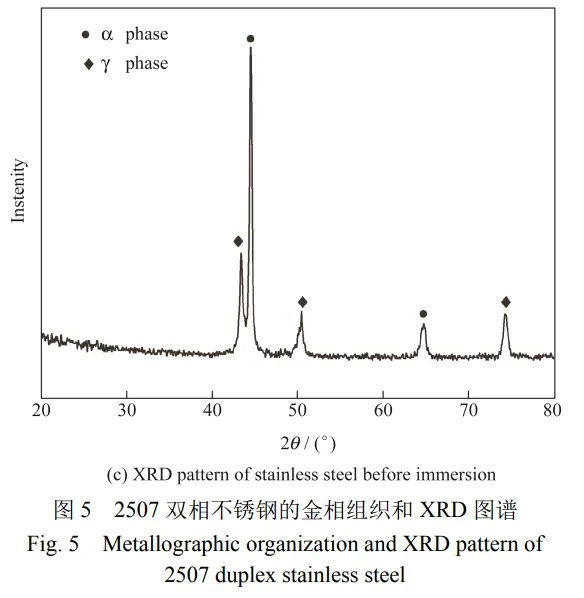

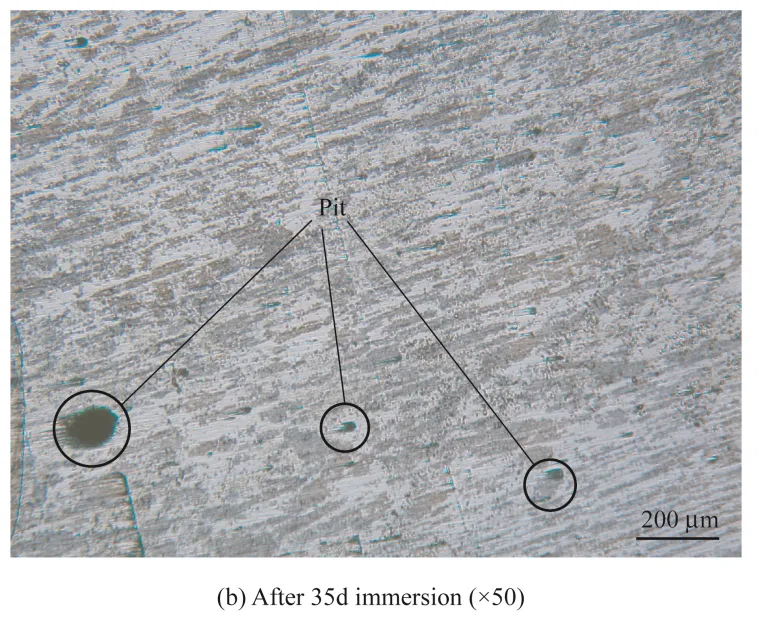

在腐蚀液中浸泡35 d后的金相组织中发现，2507不锈钢点蚀发生在α相和γ相的边界区域或γ 相区域中，说明在该双相不锈钢中，α相比γ相更耐蚀。

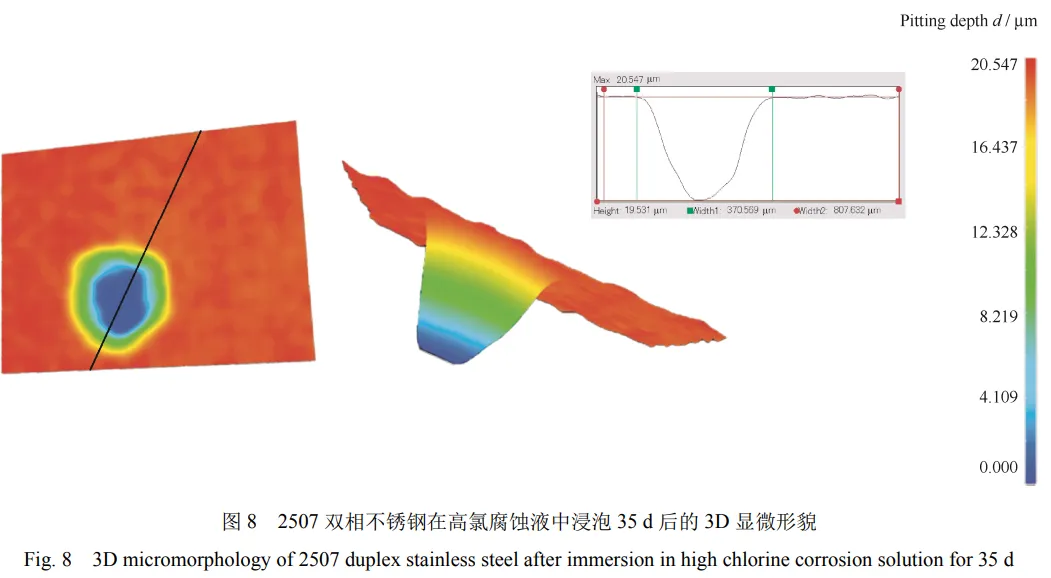

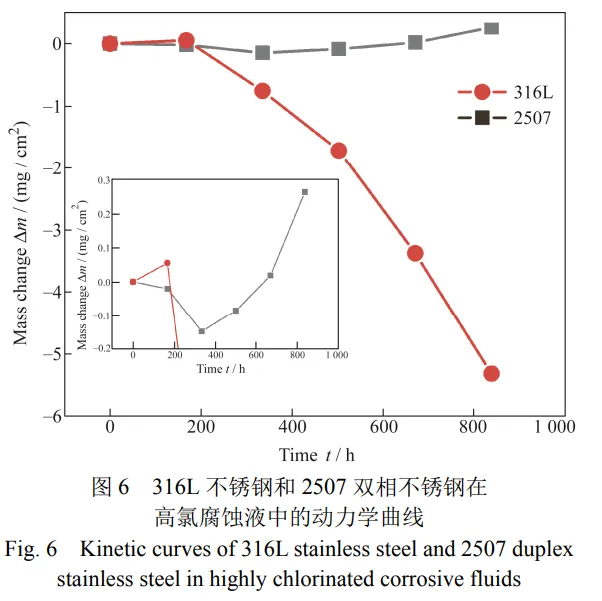

浸泡 35 d 后，不锈钢的平均腐蚀速率为2.51 μm / a，小于0.025 mm / a。试样表面蚀孔数量 较少，蚀孔外径为70～100 μm，平均点蚀深度 20.493 μm，最大点蚀速度为0.275 mm / a，小于0.305 mm / a，属于轻度腐蚀，体现了 2507 双相不锈钢在酸性高氯环境中良好的耐蚀性。
（1）2507双相不锈钢在酸性高氯环境中的腐蚀情况可以为高氯废水处理用蒸发设备用材提供选择；
（2）对腐蚀行为和腐蚀机理的研究可以为不锈钢在高氯的环境中的使用提供依据。
李 玉
硕士研究生，主要研究方向为锅炉废水处理用材料的腐蚀行为。
刘光明
博士，教授，南昌航空大学材料科学与工程学院学院副院长，中国腐蚀与防护学会常务理事、江西省表面工程专业委员会副理事长、中国腐蚀与防护学会高温专业委员会委员、中国机械工程学会高级会员、《中国腐蚀与防护学报》编委、《表面技术》编委、《南昌航空大学学报》编委、《装备环境工程》杂志编委、《航空动力制造》第一届编委会顾问、中国腐蚀与防护学会高温专业委员会委员、中国机械工程学会表面分会委员。
主要研究方向为火电和核电锅炉高温环境下材料腐蚀行为和防护工程、输变电防腐工程。主持国家自然科学基金、航天科学基金、企业横向项目60余项，在Corrosion Science, Oxidation of Metals, Intermetallics等期刊上发表论文近200篇，获得江西省科技进步奖、陕西省科学技术奖奖，中国腐蚀与防护学会科学技术奖、国家电网有限公司科学技术进步奖等奖项10余项。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
