针对MAM所制备合金材料的腐蚀行为，已有相关综述文献进行了总结讨论，并形成了一些普遍性的观点，可概括如下：增材制造通过“点-线-面-体”的方式实现工件的成型，材料经历快速凝固并受到复杂热历史的影响，导致MAM所制备合金材料往往表现出微观组织细化、介观结构分层和宏观各向异性的现象，另外，MAM所制备合金材料还存在高浓度晶体缺陷、化学成分不均匀、非平衡相组成、热应力累积和孔隙缺陷等问题。这些组织结构特征改变了合金的腐蚀行为，并且，多种微观结构特征间还存在相互耦合作用。

然而，金属材料的腐蚀行为与腐蚀环境存在密切关系，当涉及海水环境时，热力学角度上，海水作为含氧的中性或弱碱性腐蚀介质，易导致金属材料发生吸氧腐蚀，而不利于析氢腐蚀的发生。

动力学角度上，一方面，海水作为强电解质溶液，大量的盐离子通过提高电导率，增加了电化学反应的速率，即促使腐蚀速率的增加；另一方面，海水中丰富的氯离子通过与金属形成金属氯化物加速电化学反应的进行，并且氯离子在金属表面的局部聚集还会导致点蚀的发生。然而，随着金属材料在海水中腐蚀的进行，会在金属表面形成氧化物膜，将导致其腐蚀热力学和动力学条件发生改变。

热力学角度，氧化物膜的形成使金属的电极电位正移，从而降低了金属氧化的倾向；动力学角度，氧化物膜的形成限制了腐蚀介质与金属基体的直接接触，从而降低了金属材料的腐蚀速率。由此可见，海水环境赋予了金属材料特定的热力学和动力学条件，因此，非常有必要针对MAM所制备合金材料的海水耐蚀性开展研究。

氧化物钝化膜的保护性通常是海洋工程用金属材料抵抗海水腐蚀的主要机制。在各种金属氧化物中，铬（Cr）、钛（Ti）和铝（Al）元素所形成的氧化物保护膜致密、稳定，具有卓越的海水腐蚀抵抗性，因此而具有优异耐海水腐蚀性能的典型合金材料包括不锈钢、钛合金和铝合金。

在诸多合金材料体系中，奥氏体不锈钢、双相不锈钢、沉淀硬化马氏体不锈钢、Ti6Al4V钛合金和AlSi10Mg铝合金在海洋环境中被广泛应用，且其对应的MAM所制备合金材料得到了较多的海水耐蚀性或类海水环境（3.5% NaCl溶液）耐蚀性的研究，因此本文将围绕这几种合金材料展开讨论。

MAM工艺通过影响金属材料的组织结构导致MAM所制备合金材料不同于常规合金的耐蚀性，而不同的MAM方法所制备合金同样存在组织结构差异，因此关于MAM所制备合金耐蚀性的讨论需要区分MAM方法。

粉末床熔融（Powder bed fusion, PBF）和定向能量沉积（Direct energy deposition，DED）是最常见的MAM方法，其中，PBF增材包括激光粉末床熔融（Laser powder bed fusion, LPBF）和电子束粉末床熔融（Electron beam powder bed fusion, EB-PBF）两种方法，通过逐层选择性熔化预置粉末实现工件制备，所形成熔池体积微小，冷却速度可达105~107 K/s。

相较PBF技术，DED技术通过向熔池区同轴送材的方式实现工件的制备，通常使用更高的热源功率，形成既深又宽的熔池，因此冷却速率低于PBF技术，但依旧可达103~104 K/s，高于铸造合金的冷却速率。

MAM工艺过程涉及一系列复杂的物理和化学现象，包括高能束的作用、快速熔凝、熔池流动、物相转变和元素挥发等。这些现象不仅对MAM所制备合金材料的微观组织结构产生影响，还直接决定了产品的成形质量。

孔隙和表面粗糙度是MAM所制备合金材料中常见的成形质量缺陷，对合金的海水耐蚀性具有不利影响。具体而言，孔隙是点蚀形核和缝隙腐蚀的敏感位置，随着时间的推移，孔隙处会逐渐形成闭塞腐蚀电池，通过自催化过程来加速合金的腐蚀。此外，点蚀坑的形成与增长易造成应力集中，从而促使裂纹的萌生与扩展，因此，孔隙的存在还会降低构件的应力腐蚀抗力和腐蚀疲劳强度。

MAM所制备合金材料的表面粗糙度与熔池流动、粉末粘连和阶梯效应等因素有关，其存在增加了试样的表面积，并且容易隐藏潜在的点蚀核心缺陷，从而降低了MAM所制备合金的海水耐蚀性。

当今，孔隙和表面粗糙度对MAM所制备合金材料的耐蚀性已不再构成明显威胁，这归功于众多研究者在降低孔隙率和表面粗糙度方面的不懈努力。对于孔隙问题，当使用优选的工艺参数时，目前的MAM技术在制备多种合金材料时均可轻松实现高达99.9%的致密度，包括不锈钢、钛合金和铝合金等。至于表面粗糙度，机械抛光和化学抛光等方法能够获得极为光滑的表面。

因此，MAM合金在海水环境下的腐蚀行为主要由其微观组织控制，这包括物相组成、元素分布、晶体结构、晶粒形态和组织尺寸。为了深入探讨微观组织对MAM所制备不锈钢在海水中腐蚀性能的影响，下面重点讨论奥氏体不锈钢、双相不锈钢和沉淀硬化马氏体不锈钢这三种主要合金材料。

奥氏体不锈钢

对于常规合金的研究表明，点蚀是奥氏体不锈钢在海水环境下耐腐蚀性能的主要挑战。因此，奥氏体不锈钢的点蚀电位在一定程度上反映了其海水耐蚀性。图1整理了相关文献中不同状态MAM所制备316L不锈钢及锻态合金在近3.5% NaCl溶液中的点蚀电位数据。可以发现PBF所制备316L不锈钢的点蚀电位高于锻态合金，而DED所制备316L不锈钢的点蚀电位与锻造合金相当。这表明PBF所制备316L不锈钢具有优异的海水耐蚀性，而DED所制备316L不锈钢可以作为锻态合金的代替品。

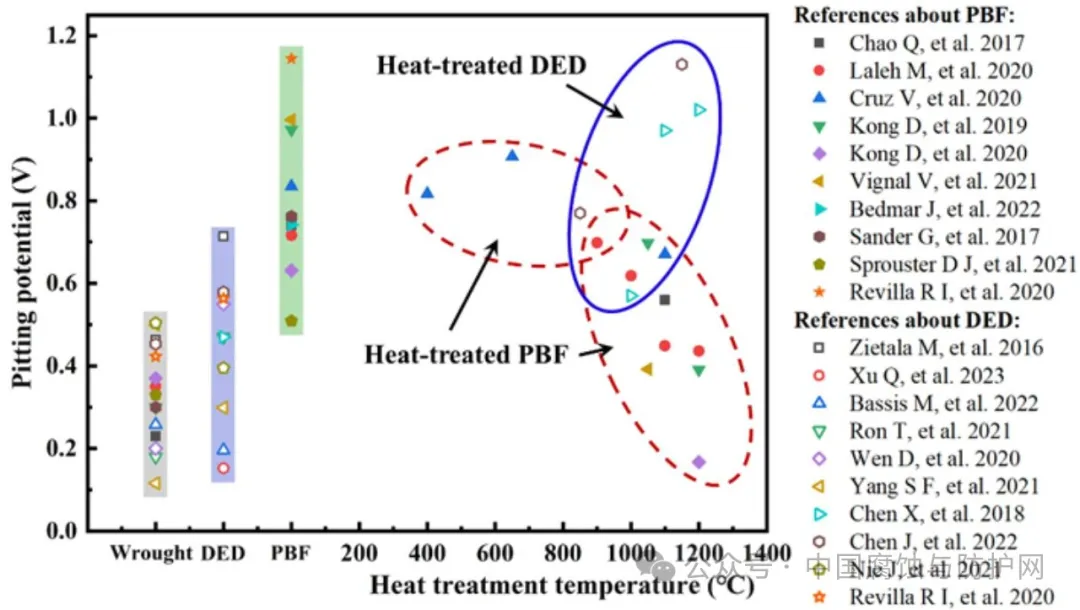

图1 MAM所制备316L不锈钢和锻态合金在近3.5% NaCl溶液中的点蚀电位

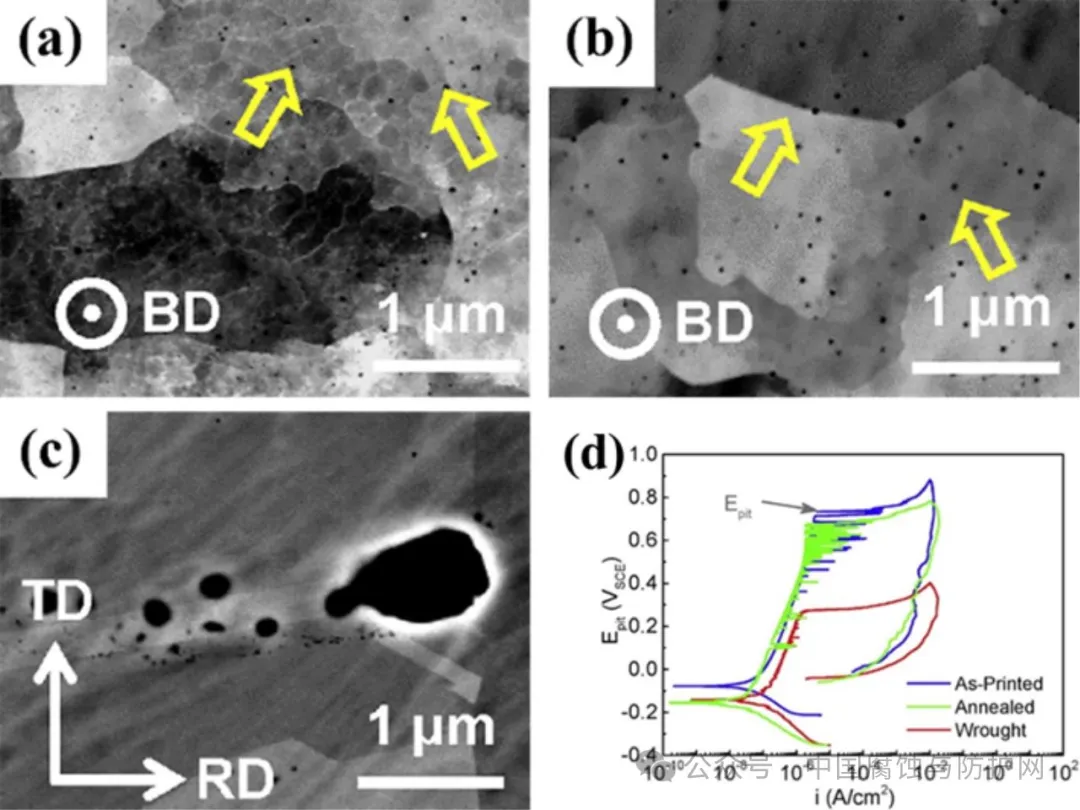

图2 不同316L不锈钢的微观组织形貌：(a) PBF；(b) PBF后退火处理；(c) 锻态及其 (d) 动电位极化曲线

当然，尽管PBF技术的快速冷却作用可以有效地抑制MnS夹杂物的形成，但并不总能完全避免其产生。但是，在PBF制备的奥氏体不锈钢中，MnS夹杂物的尺寸远远小于锻造合金，且其浓度较低，这不足以触发点蚀的发生。因此，PBF工艺仍然对提高奥氏体不锈钢的海水耐蚀性有积极作用。

热处理通常被用于微观组织结构的调控，以提高合金的耐蚀性。然而，针对PBF制备的奥氏体不锈钢，研究表明各种热处理方式并未明显提高其海水耐蚀性，反而可能导致耐蚀性严重下降，如图1和2(d)所示。

具体来说，在650 ℃下的退火处理对点蚀电位有轻微的积极影响，这被认为与消除残余应力有关。然而，固溶处理则导致点蚀电位降低，且随着固溶处理温度的降低，点蚀电位呈下降趋势。固溶处理对PBF所制备奥氏体不锈钢的耐蚀性影响主要在于夹杂物的再次形成和生长，如图2(a)和(b)所示。

热作用促使元素扩散，导致原本被抑制的富锰和富铬夹杂物重新形成和增长，进而降低合金的耐蚀性。此外，热处理还可能导致PBF制备的316L不锈钢中的孔隙扩大，进一步降低了合金的抗腐蚀性。

在提高PBF所制备奥氏体不锈钢的耐蚀性方面，研究者已采用不同方法取得了显著进展。例如，Vukkum等通过添加CrN成功抑制了MnS等夹杂物的形成，从而提高了合金的点蚀电位。此外，Sun等通过PBF制备了一种晶体层状微结构的奥氏体不锈钢，其点蚀电位高达1.2 V，已接近氧化铬热力学不稳定的过渡态。这些方法为改善PBF所制备奥氏体不锈钢的耐蚀性提供了有希望的途径。

与PBF所制备奥氏体不锈钢具有精细的全奥氏体结构不同，DED制备的奥氏体不锈钢具有相对较粗的组织结构，这是由于其较慢的冷却速度和后续沉积对先前沉积层施加的较高热输入。

此外，DED奥氏体不锈钢通常还包括铁素体相、富铬σ相和碳化物，如图3(a)和(b)所示。这些现象会导致合金化学成分的微观偏析，损害钝化膜的均匀性和完整性，降低了合金在海水环境下的耐蚀性。

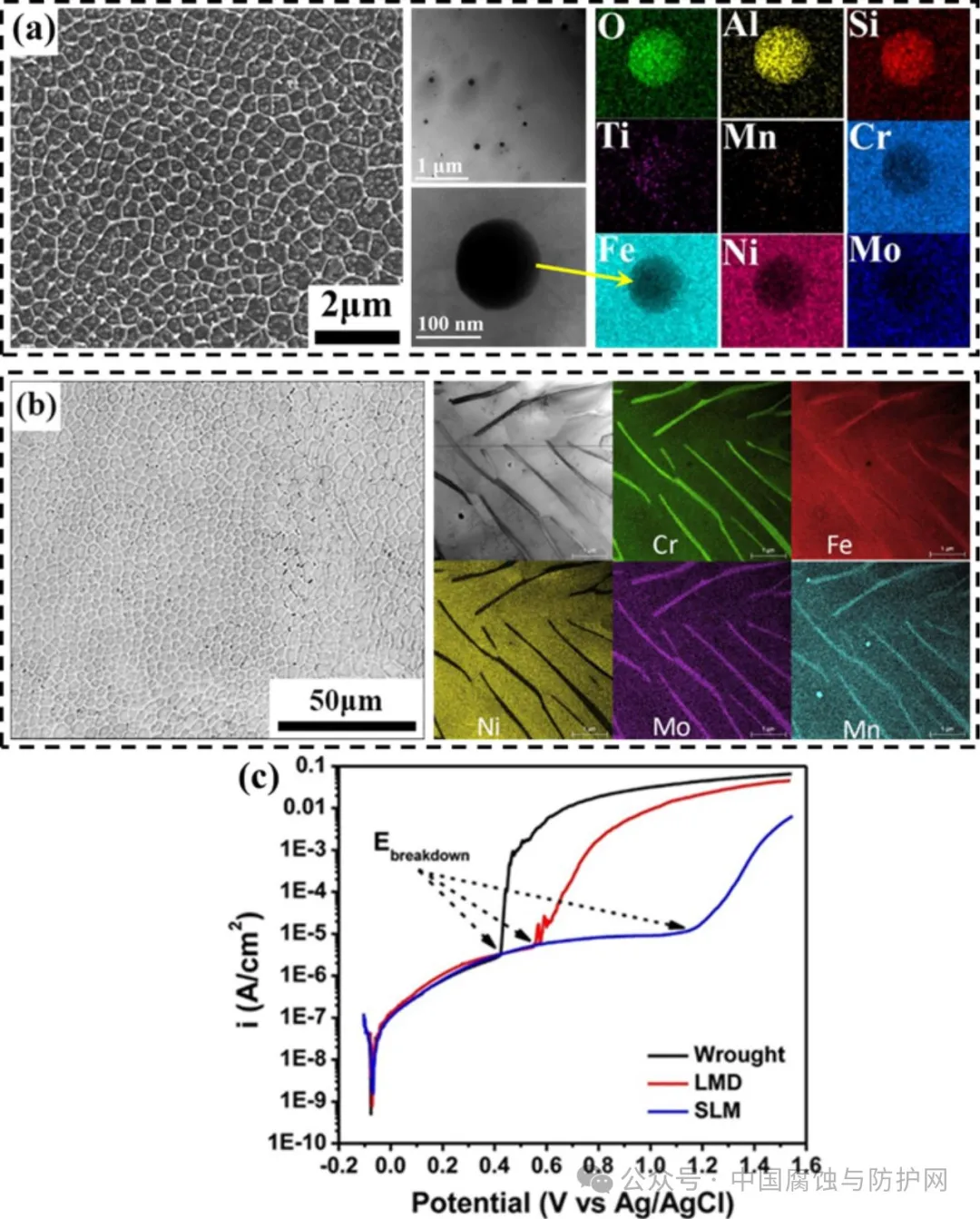

图3 PBF (a)与DED (b) 所制备316L不锈钢的微观组织形貌和元素分布；(c) 不同状态316L不锈钢的动电位极化曲线

Chen等和Benarji等的研究表明，在800~1200 ℃的温度范围内，随着热处理温度的升高和时间的延长，铁素体的含量减少，耐蚀性增加。特别是在1100~1200 ℃的条件下，可以消除σ相，而在1200 ℃保温4小时可以去除铁素体相。

双相不锈钢

双相不锈钢是一种具有平衡的奥氏体+铁素体双相结构的合金，这种结构赋予其出色的耐蚀性。为确保其耐蚀性不受严重损害，需要保持双相结构中小体积分数的物相在30%以上。

然而，采用MAM技术制备双相不锈钢时，独特的熔凝过程可能导致合金中的双相比例偏离平衡状态，同时引发其他微观组织上的变化，进而对合金的腐蚀性能产生影响。

根据对相关文献中关于MAM所制备双相不锈钢的双相比例和主要研究结果的总结发现，PBF所制备双相不锈钢的海水耐蚀性不如热轧合金，而DED所制备双相不锈钢的海水耐蚀性与热轧合金相当。PBF所制备双相不锈钢中铁素体的比例通常高达95%以上。

严重失衡的双相比被认为是PBF所制备双相不锈钢耐蚀性降低的主要原因。这归因于PBF所制备双相不锈钢中铁素体较低的耐点蚀当量（PREN，Cr、Mo、Ni和N元素含量越高，PREN值越大），以及铁素体与奥氏体间PREN失衡。奥氏体和铁素体都具有较高且彼此接近的PREN值是双相不锈钢优良耐蚀性的关键。

如图4所示，在PBF所制备双相不锈钢中，铁素体占比极高，使铁素体稳定元素Cr和Mo在大体积范围内分布，导致铁素体中Cr和Mo的低浓度，即PBF所制备双相不锈钢中铁素体的低PREN值。PBF所制备双相不锈钢中较高的铁素体含量与PBF技术的快速凝固特征有关。在PBF制备过程中，快速冷却抑制了双相不锈钢中初生相高温铁素体向奥氏体的转变，并使其保留至室温。

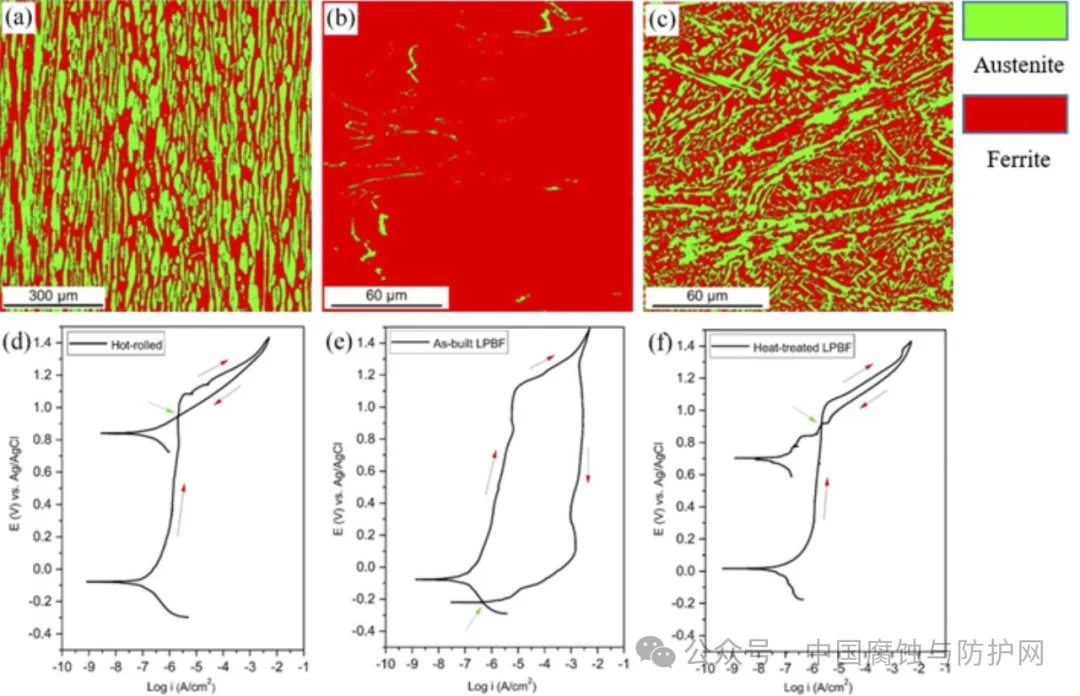

图4 不同2205双相不锈钢试样的相组成和循环动电位极化曲线：(a),(d) 热轧；(b),(e) LPBF；(c),(f) LPBF制备后1000 ℃热处理10 min

另外，PBF过程中的快速凝固还可能促进Cr2N颗粒的形成，这是因为在快速冷却速率下，N元素在铁素体中的溶解度低，从而导致未溶解的N元素与Cr元素结合形成Cr2N颗粒。此外，Cr2N颗粒形成过程中会吸附其周围的Cr元素，导致其周围Cr元素浓度较低，进而影响了钝化膜的均匀性。在常规双相不锈钢中，Cr2N颗粒通常被认为是腐蚀的起始位置，因此这也可能对PBF所制备双相不锈钢的耐蚀性不利。

相较于热轧合金，PBF技术所制备双相不锈钢的点蚀电位并没有明显降低，仅表现为钝化区电流密度略微增加，但与铁素体不锈钢相比，仍旧具有明显的优势。然而，PBF所制备双相不锈钢的再钝化能力较差。如图4(d)(e)所示，循环动电位极化曲线表明，PBF制备的双相不锈钢在回扫过程中没有发生再钝化，这与热轧合金的迅速再钝化形成鲜明对比。再钝化能力的降低将导致PBF制备的双相不锈钢在点蚀萌生后迅速发生腐蚀。此外，PBF所制备双相不锈钢耐蚀性的劣化还表现在其临界点蚀温度明显低于热轧合金。

为了调整PBF所制备的双相不锈钢的物相结构，通常会进行1000 ℃到1100 ℃的热处理，以实现相对平衡的双相比例，如图4(b)和(c)所示，溶解Cr2N颗粒，从而提高合金的耐蚀性。

此外，关于热处理的保温时间，Papula等的研究表明，在1000 ℃到1050 ℃保温5分钟即可使PBF所制备双相不锈钢达到相对平衡的双相结构（奥氏体占比约43%），随着保温时间延长至1小时，奥氏体的体积分数增长并不明显（奥氏体占比约46%）。

当PBF所制备双相不锈钢的两相比例达到相对平衡后，合金的再钝化能力将提高，达到与热轧合金相当的水平，如图4(d~f)所示。此外，随着奥氏体的体积分数增加，使铁素体与奥氏体的PREN值趋向一致，可以将PBF制备的合金的临界点蚀温度提高到与热轧合金相当的水平。

DED制备的双相不锈钢同样存在两相比失衡的组织结构，不过与PBF制备的合金形成近乎全铁素体不同，DED所制备合金中奥氏体的体积分数高于铁素体，甚至可能形成近乎全奥氏体结构。这是因为DED过程中的熔池冷却速度较慢，为奥氏体的形成和生长提供了更多时间，这有利于形成平衡的双相结构。

然而，在DED过程中，先沉积层会受到后续沉积层更多的热输入，导致铁素体向奥氏体的转变。这种奥氏体通常被称为二次奥氏体，并在随后的快速冷却过程中保留下来。此外，二次奥氏体的生长会导致Cr元素的排斥，可能引发富Cr沉淀相的形成。然而，通常情况下，DED制备的双相不锈钢的两相比例差异依然在可接受范围内，而富Cr沉淀相的形成较为有限，从而使其具有与热轧合金相当的耐蚀性。

针对DED所制备双相不锈钢耐蚀性的热处理调控，同样旨在恢复平衡的两相比。通过在1250~1300 ℃范围内保温1小时，可以使DED所制备双相不锈钢实现平衡的两相比，并促进Cr2N的溶解，进而提高其海水耐蚀性。然而，考虑到DED所制备双相不锈钢自身的组织结构对合金的海水耐蚀性危害较小，因此，旨在恢复平衡两相比的热处理对其耐蚀性的提升效果并不明显，合金的耐蚀性仍然与热轧合金相当。

沉淀硬化马氏体不锈钢

奥氏体的残留会导致微观组织结构的不均匀，并可能引发元素分布的不均匀性，从而对合金的海水耐蚀性产生不利影响。然而，PBF制备的沉淀硬化马氏体不锈钢也具有对合金耐蚀性产生积极影响的特点。

一方面，快速凝固过程有助于将粉末和PBF作业环境中的N元素截留在合金中，从而提高了合金的PREN值。另一方面，PBF制备的沉淀硬化马氏体不锈钢有助于形成精细的马氏体板条组织和更细小的NbC颗粒，这有利于形成均匀且稳定的钝化膜，如图5(d)所示，特别是相较常规合金更细小的NbC颗粒使合金表现出提高的抗点蚀性能。这些特征有助于抵消奥氏体残留对合金耐蚀性的不利影响，使PBF制备的沉淀硬化马氏体不锈钢在总体上表现出与锻态合金相似的耐蚀性。

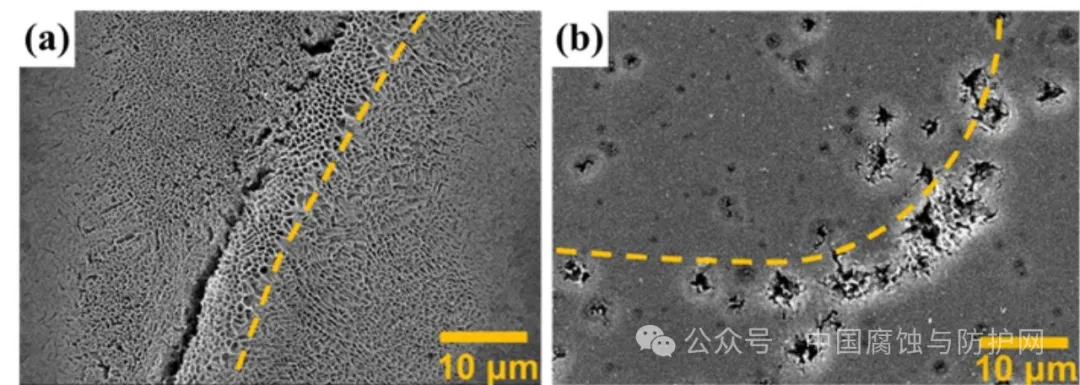

恰当的热处理可以缓解PBF所制备沉淀硬化马氏体不锈钢中的残余奥氏体及其引发的元素分布不均匀问题，如图5(a~c)所示，从而改善合金的耐蚀性。相对于锻态合金，经过热处理的PBF合金具有更均匀分布的细小NbC沉淀和更精细的马氏体板条结构。

此外，PBF制备过程中截留的N元素继续发挥积极作用，使PBF制备的沉淀硬化马氏体不锈钢表现出轻微增强的耐蚀性，如图5(e)所示。在调控PBF所制备马氏体不锈钢的耐蚀性时，一般认为采用标准的H900热处理是最佳选择，因为高温度和过长的固溶与时效处理会导致沉淀物的形成，进而对合金的耐蚀性产生不利影响。

此外，涉及PBF制备的沉淀硬化马氏体不锈钢的应力腐蚀抗力时，有研究认为热处理后的合金中第二相颗粒会沿着晶界聚集，并且合金中可能存在潜在的孔隙缺陷，这可能会降低合金的应力腐蚀抗力，需要进一步的研究来解决这个问题。

与不锈钢相似，孔隙和表面粗糙度作为MAM所制备Ti6Al4V合金的成形质量缺陷，对合金的耐腐蚀性不利。然而，根据对MAM所制备Ti6Al4V合金在近海水环境下的耐腐蚀性能研究的主要成果进行总结可以看出，孔隙和表面粗糙度并不是研究合金海水耐蚀性的主要关注点。相反，马氏体α’相的存在以及β相含量的减少被认为是影响MAM所制备合金的海水耐蚀性的重要因素。

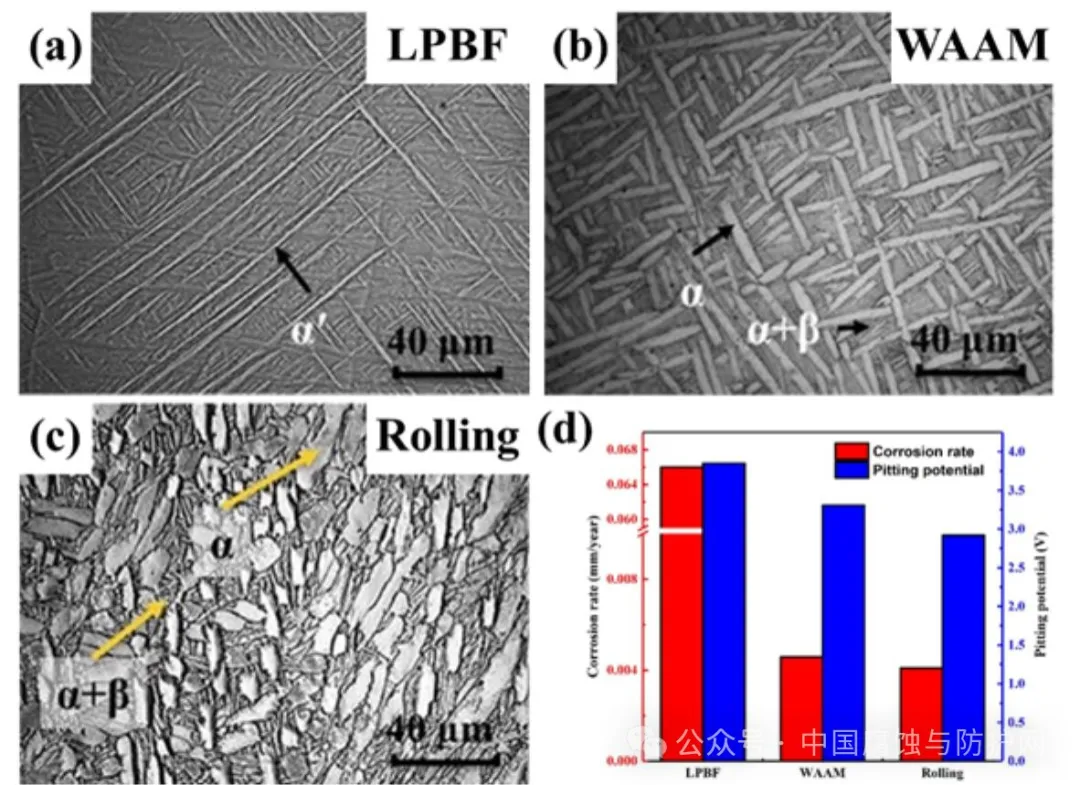

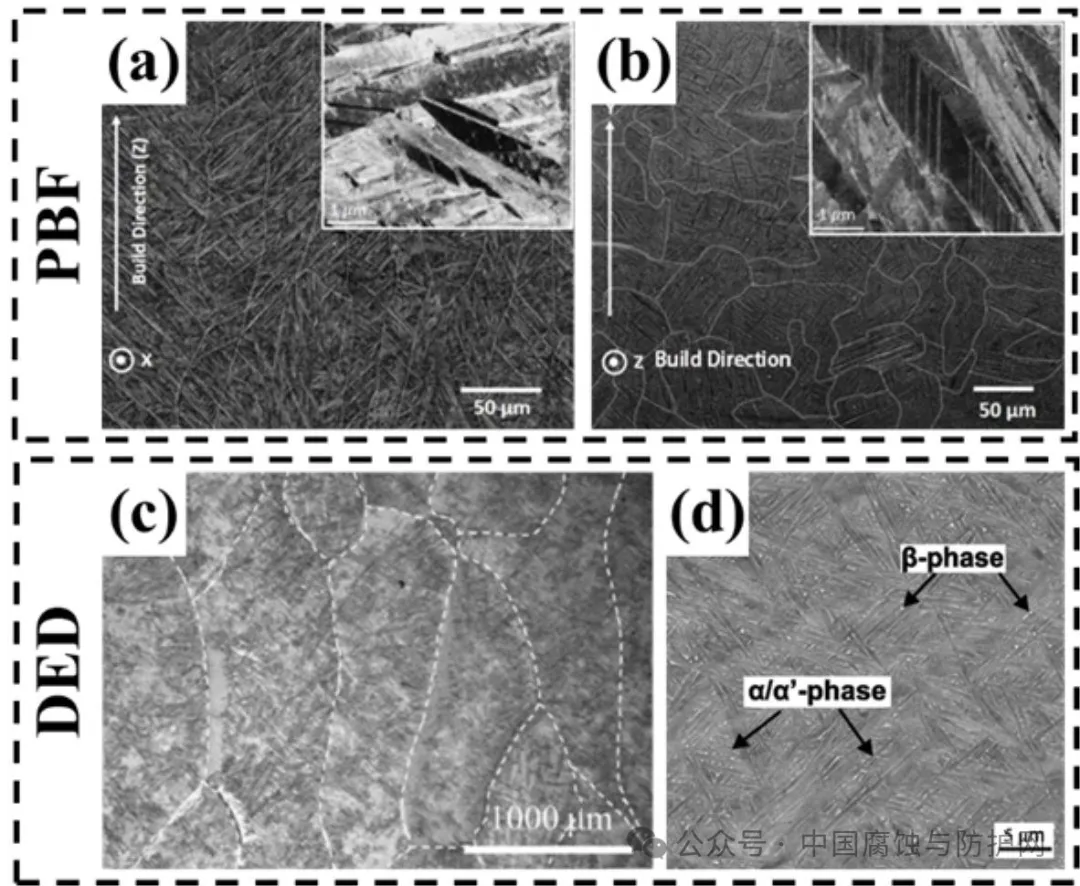

图6 MAM所制备Ti6Al4V合金的微观组织形貌

此外，PBF所制备Ti6Al4V合金具有精细的微观组织，其中包括更多的α/β或α’/β相界。这些特征有助于通过电偶腐蚀作用来加速腐蚀进程。相对于常规变形合金，PBF制备的Ti6Al4V合金通常表现出较差的耐腐蚀性能。特别是当发生点蚀后，腐蚀介质的持续侵蚀会导致PBF制备的Ti6Al4V合金的应力腐蚀抗力降低，并加速疲劳损伤的发生。

此外，PBF所制备Ti6Al4V合金的微观组织结构表现出明显的各向异性特征，包括沿构建方向生长的柱状晶，如图6(a)所示，以及不同的马氏体α’相含量。通常情况下，垂直于构建方向的平面具有更好的海水耐蚀性，因为一方面，沿构建方向的更高冷却速度易导致更多的马氏体α’相的形成，从而降低了耐腐蚀性。另一方面，垂直于构建方向的平面具有均匀的等轴微观组织结构，如图6(b)所示，且密集的晶界更有利于形成稳定的钝化膜。

此外，PBF制备Ti6Al4V合金可能引发明显的织构形成，其中（0002）取向作为Ti6Al4V合金的原子密排面，被认为具有更好的海水耐蚀性。然而，随着沉积高度的增加，冷却速度逐渐降低，导致织构强度减小，从而引起沿高度方向的耐腐蚀性变化。

关于PBF所制备Ti6Al4V合金海水耐蚀性的热处理调控，主要目的是消除有害的α’相，并促使其向α和β相转变。在750~850 ℃的退火热处理可以实现α’相的完全去除，从而提高PBF所制备Ti6Al4V合金的耐腐蚀性。

此外，通常认为富含钒的β相在耐腐蚀性方面优于α相，因此在高于β相转变温度的热处理过程中，除了消除α’相外，还有助于增加β相的体积分数，进一步提高合金的耐腐蚀性。然而，需要注意的是，在高温下保温时间不应过长，以免导致微观组织结构的过度粗化，对耐腐蚀性产生不利影响。

值得一提的是，Leon等进行了925 ℃的热等静压处理，持续3小时，这一过程不仅消除了马氏体α’相，还有助于孔隙的闭合，从而提高了合金的耐腐蚀性能和抗应力腐蚀性能。

相对于PBF技术，DED工艺在制备合金时具有较低的冷却速率和更多的热积累作用，这为原子扩散提供了更多的时间，有利于β相向α相的有序转变。因此，DED所制备Ti6Al4V合金中α’相的含量较低，这有助于提高合金的耐腐蚀性，如图7所示。

然而，正如图6(d)所示，DED制备的Ti6Al4V合金仍然存在α’相，并且相对较少的耐腐蚀β相，导致其耐腐蚀性仍然不及常规锻造合金。此外，DED制备的Ti6Al4V合金的微观结构同样容易表现出各向异性特征。然而，如图6(a)和(c)所示，与PBF制备的合金相比，DED所制备Ti6Al4V合金中柱状晶的长宽比较小。

另外，有关WAAM制备的Ti6Al4V合金的研究还表明，在WAAM过程中，过热的基板导致散热效果较差，从而促进了熔池在垂直于构建方向的更高冷却速度下形成更多的α’相，因此使得垂直于构建方向的平面表现出较差的海水耐蚀性。

关于对DED所制备Ti6Al4V合金耐蚀性的热处理调控，在700 ℃/110 min的热处理可获得相对优异的耐蚀性，而过高的热处理温度虽会进一步降低马氏体α’相含量，但将导致组织结构的粗化，对合金的耐蚀性不利。

尽管目前尚未发现热处理后DED所制备Ti6Al4V合金与常规合金在近海水环境下耐蚀性的直接对比，但根据已有研究，热处理去除DED合金中马氏体α’相后，可能表现出与传统合金相当的耐蚀性。如图7所示，WAAM所制备合金与常规合金相近的耐蚀性支持了这一观点。

另外，Shalnova等的研究认为，在15% NaCl环境中，热处理后DED所制备合金与常规轧制合金的耐蚀性相当，这为上述观点提供了有力的支持。

AlSi10Mg合金因其出色的耐腐蚀性、高强度和轻质特性而在海洋工程中得到广泛应用，它是MAM制备铝合金的典型代表。AlSi10Mg合金的卓越耐腐蚀性得益于铝氧化层的形成机制以及硅和镁在协同作用下，使合金能够高效地抵御腐蚀，尤其是在含氯环境下表现优异。

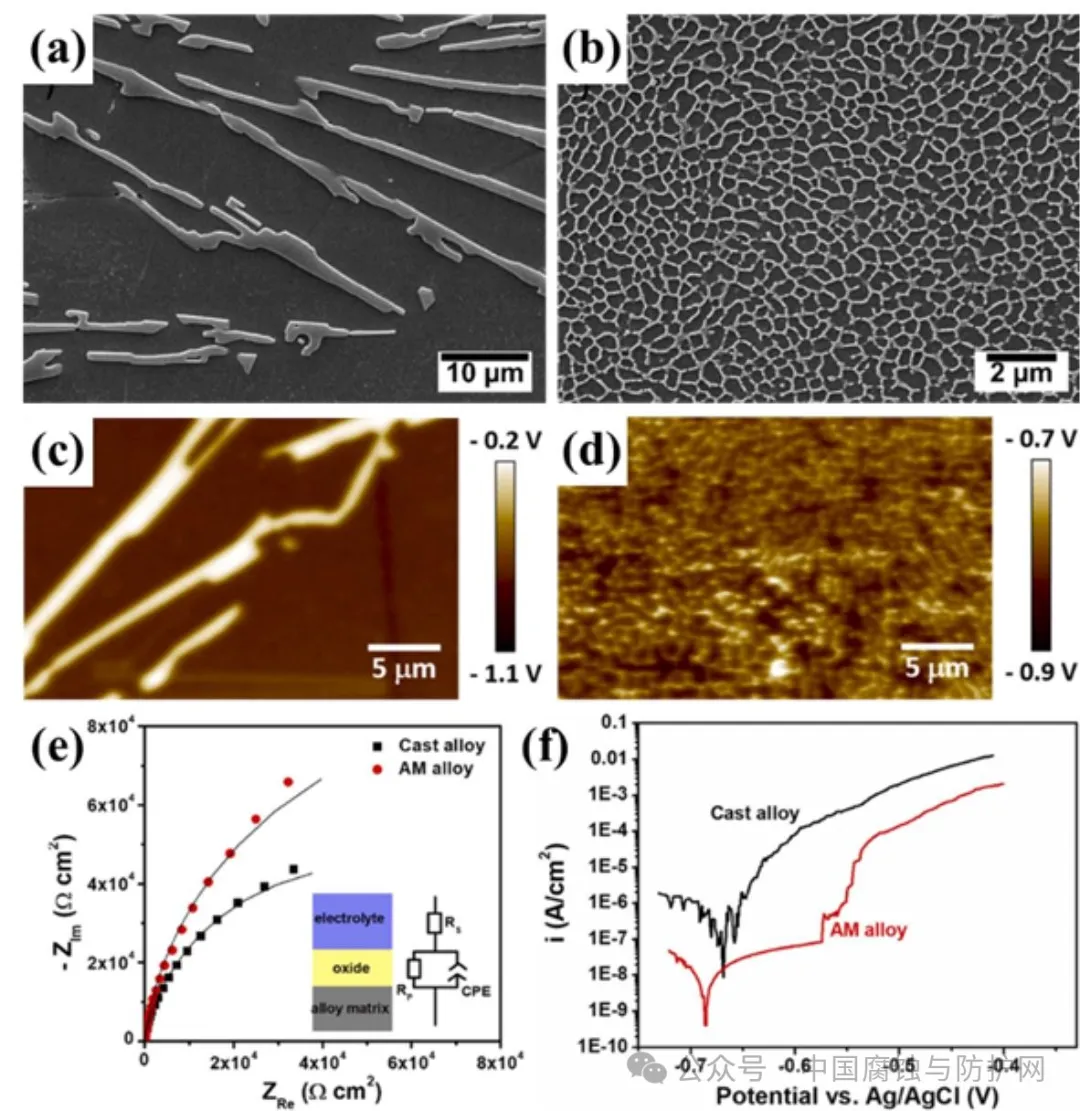

图8 不同AlSi10Mg合金的微观组织形貌：(a) 铸态，(b) LPBF；电势分布图：(c) 铸态，(d) LPBF；(e) 电化学阻抗谱和 (f) 电化学极化曲线

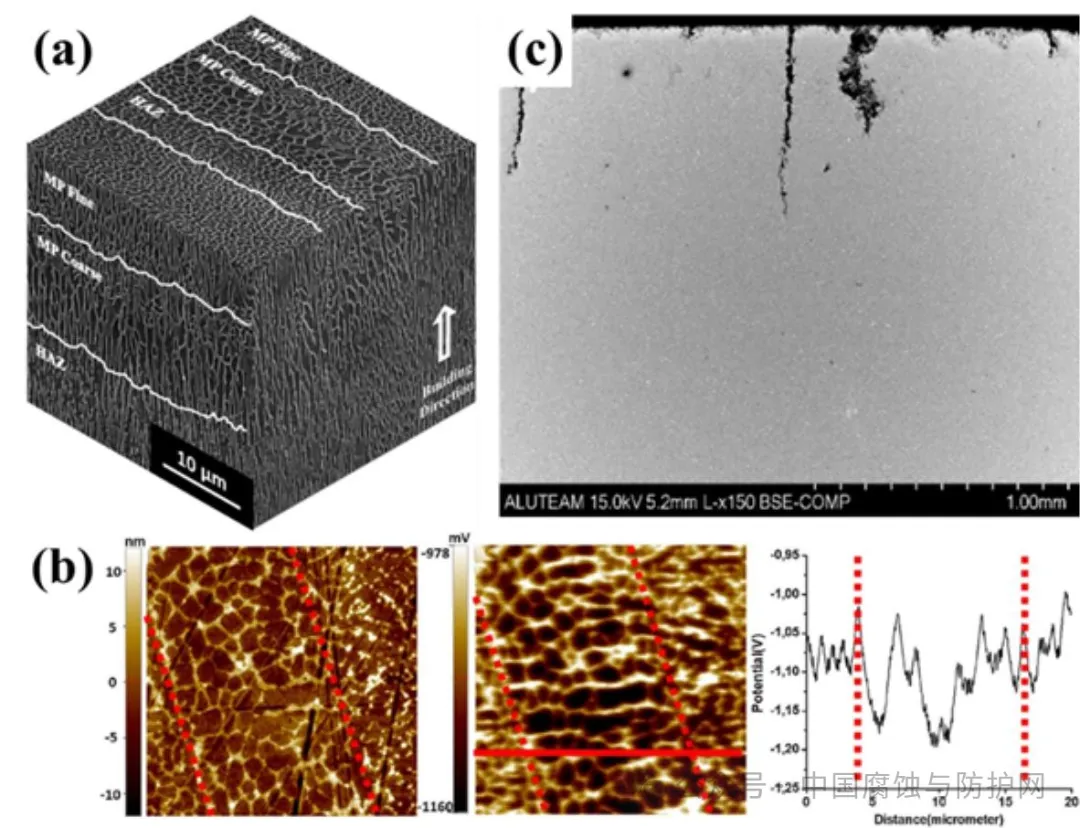

图9 (a) LPBF所制备AlSi10Mg合金不均匀的微观组织结构；(b) 微观组织结构粗化区更大的电势波动；(c) 晶间腐蚀试验后，LPBF所制备AlSi10Mg合金的截面形貌

关于PBF制备的AlSi10Mg合金的热处理进行了充分的探讨，通常建议在200~300 ℃之间进行退火处理，以减轻残余应力，从而降低穿透型选择性腐蚀的风险。如图10所示，经过300 ℃/2小时的去应力退火处理后，选择性腐蚀由穿透型转变为凹坑型，这有助于提高合金在腐蚀介质中的疲劳性能。相对地，在较低温度（170 ℃）保温长达6小时未能有效消除残余应力的影响。在350 ℃和400 ℃的热处理条件下，Si颗粒网格会发生粗化。进行T6处理（540 ℃）和500 ℃的热等静压处理虽然可以获得均匀的微观组织，但会导致Si颗粒的严重粗化，以及Mg2Si沉淀和含Fe金属间相的形成，从而对合金的耐蚀性产生不利影响。
