引言

本文针对户外聚酯型可修复(记忆)涂层的物理性能进行简单分析。

实验

1.1实验原料

聚酯树脂：SJ4#E 工业品，市售；固化剂：TGIC,工业品，市售；流平剂 ：GLP588，工业品，市售；砂纹剂：工业品，市售；钛白粉：R902，市售；BaSO4:工业品，市售；助剂：工业品，定制。

1.2实验过程

1.2.1实验配方

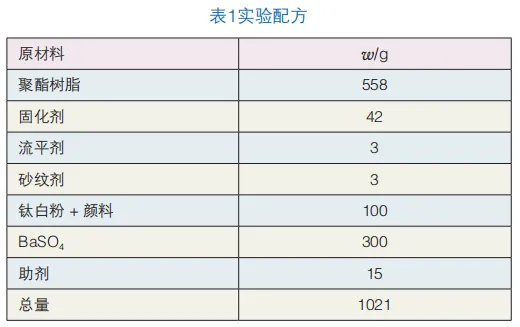

配方所用原料及用量见表1。

1.2.2 预混合

按表1配方称好的原材料放入高速实验搅拌锅(自制，转速90 r/min)预混5分钟得到均匀分散的预混料。

1.2.3 挤出压片

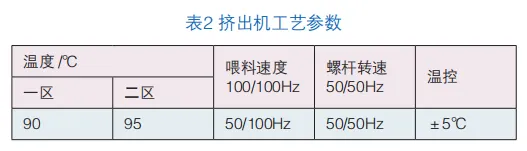

设定挤出机(烟台杰程TSK22实验挤出机)参数见表2，

达到工艺条件开启压辊、喂料器，收集挤出的料片冷却30分钟以上。留意挤出温度的变化及物料是否均匀连续挤出。

1.2.4 料片研磨

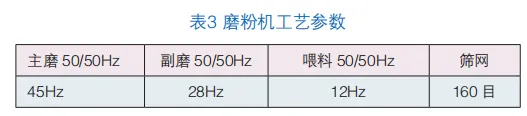

磨粉机(烟台东源U2型磨粉机)，设定参数如：表4后进行研磨，得到d50为38μm粉末，符合粒径要求。

1.2.5底 材处理、喷涂、烘烤

底材选用冷轧马口铁12 cm×6.5 cm×0.8 cm，使用氧化铝耐水砂纸400#进行表面打磨，压缩空气吹掉表层砂砾灰尘，丙酮擦拭表面后清水冲洗，在180℃实验电热鼓风恒温干燥箱烘烤5分钟使其板材表面干燥。

取样粉放入逸飞实验喷枪粉斗，设定气压0.4Mpa，电压60kV，喷涂后使用实验电热鼓风恒温干燥箱(上海双彪101(1)型，精度±2℃)在设定的温度和时间：10 min @ 200 ℃进行固化，得到的样板进行检测。

工艺：马口铁→砂纸打磨→气枪吹净→丙酮擦拭→清水冲洗→喷涂→固化

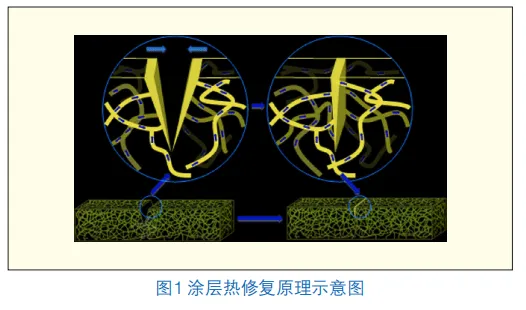

结果与讨论

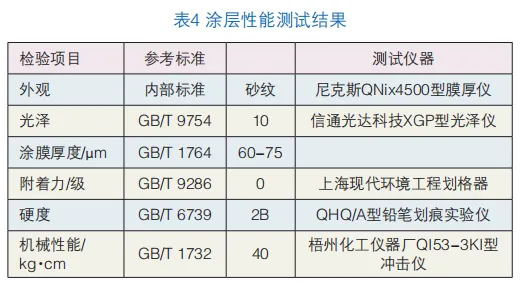

涂层性能测试结果见表4。

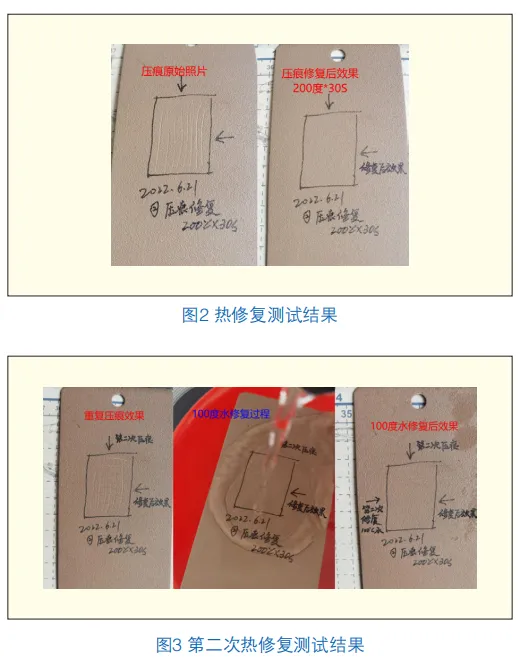

热修复测试结果见图2、图3。将样板经过30 s@200 ℃加热后，涂层压痕恢复，恢复后重复压痕，并进行第二次100℃热水浸泡，压痕。

结语
