西南科技大学杨益副教授等:一步法制备超疏水表面及其防覆冰性能研究
2024-10-16 13:41:05 作者:表面云社区 来源:表面云社区 分享至:





   背景与意义:

水在大气和环境中广泛存在,并且低温下极易在物体表面凝结成冰。结冰往往会给许多领域造成严重灾难,例如输电线路、飞机、电信网络等。因此,抑制结冰是实际工程应用领域急需解决的重大问题之一。目前,传统的防除冰技术主要包括电加热防除冰、化学防除冰以及机械震动防除冰等,虽然这些技术具有显著的防除冰效果,但存在能源消耗大、环境不友好以及除冰不彻底等问题。针对以上问题,基于超疏水表面的被动防除冰策略是一种有效的防除冰手段,研究超疏水防除冰对实际工程应用具有非常重要的意义。飞秒激光直写技术具有热影响区域小、灵活性高、加工精度和均匀性好的特点。人们通过飞秒激光制备出了具备类似荷叶效应的超疏水表面。超疏水表面在雾水收集、液体输运、防除冰、油水分离等领域也有着广泛的应用。
西南科技大学杨益副教授团队采用飞秒激光直写技术将PTFE纳米粒子部分嵌入铜网中。由于PTFE纳米粒子附着铜网表面,使得其表现出优异的超疏水性能,水滴容易从其表面滑落,能够有效减少冰在表面的形成和累计,并且形成的冰具有较低黏附力,易于脱落,提高了其表面的防覆冰性能。通过改变加工参数,优化超疏水性能,制得的PTFE附着铜网表面的接触角可达152°,滚动角为4°,最小冰黏附力可以达到2.55 kPa,相比普通的超疏水表面缩小了近2.5%。



   图文导读:

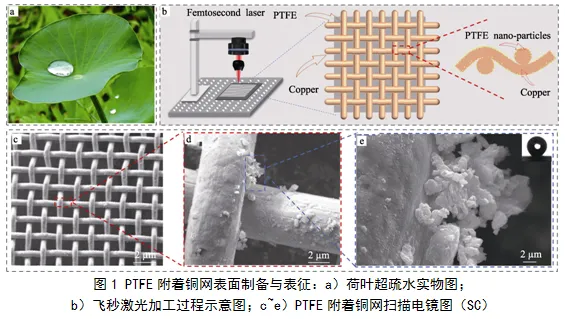

由于荷叶表面分布有大量微米级的蜡质微乳突结构,其展现出优异的超疏水特性(图1a)。为了加工出具有低表面能的超疏水结构表面,将铜网和PTFE固定在一起,加工流程如图1b所示,采用飞秒激光直写技术将PTFE纳米粒子部分嵌入铜网中。由于PTFE紧贴铜网,PTFE的微纳米结构飞溅到铜网表面,结构如图1c~e所示。由于粗糙的铜网表面附着有低表面能的PTFE纳米颗粒,使得加工后的样品具有优异的超疏水性能,而铜网中间存在间隙,较小的接触面积导致应力集中,使得其具有低黏附特性。

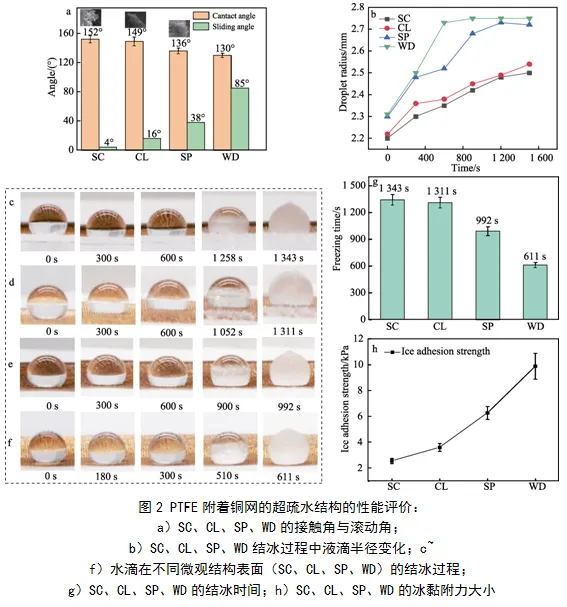

为了更好地分析液滴在冷凝过程中的状态、结冰时间和黏附力,研究了不同加工功率对材料润湿性的影响。在扫描间距为0.02 mm,扫描速度为1 mm/s的情况下,改变加工功率,加工出不同微观结构,有苍耳状结构(SC)、絮状(CL)以及长柱状(SP),随后与未垫PTFE加工的铜网(WD)进行对比,它们的接触角和滚动角如图2a所示。为了观察制冷期间液滴的变化,研究了制冷时间与液滴半径之间的关系,如图2b所示,随着时间的增加,液滴的半径逐渐变大。这表明在制冷过程中,液滴开始从Cassie状态向Wenzel状态转变。SC和CL液滴半径随时间的变化相差不大,表明其Cassie状态稳定,具有优异的防除冰性能。随后探究不同类型的结冰时间,如图2g所示,发现随着接触角的增大,结冰时间延长,延迟结冰时间如图2c~f所示。SP和WD的接触角比较接近,但是结冰时间相差较大,表明PTFE在延长结冰时间上起着重要作用。此外,黏附力是评估防除冰性能的关键指标。可以发现,随着润湿性的增加冰黏附力减小。

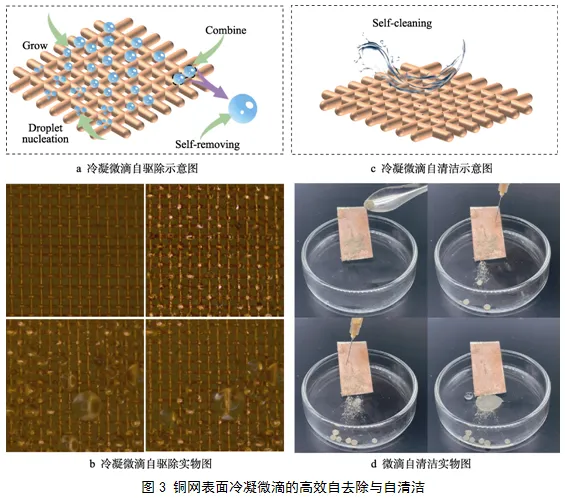

具有SC形态的超疏水表面冷凝自去除如图3a、3b所示。液滴冷凝自去除主要有3个阶段:成核、生长和合并自去除。首先是成核阶段,随着冷凝时间的延长,空气中的水滴开始在铜网的边缘成核。表明水蒸气聚集在铜网上形成微小的液滴。然后是生长阶段,微小的液滴会随着时间的推移逐渐生长。随着液滴的扩大,周围其他的液滴也会逐渐聚集和吸附在一起,形成更大的液滴。最后是合并自去除阶段,在液滴达到一定大小后,周围的液滴开始融合到一起。此过程会释放能量,释放的能量会转化为势能,从而实现液滴的冷凝自去除。冷凝液从单线区移动到网状交汇处,水滴、基底表面以及微结构储存的空气不连续且不稳定,这进一步降低了表面黏附力,促进了冷凝液的快速自去除。
此外,超疏水铜网还显示出优异的自清洁性能。如图3c、3d所示,在低表面能和粗糙度的共同作用下,由于固液两相接触面积减少,使木屑与液滴的黏合力下降,同时,水分子内聚性增加,团聚在超疏水表面,将样品倾斜一定角度放在培养皿内,用针管滴取液滴在超疏水表面,液滴在滚动的过程中带走超疏水表面的木屑,实现自清洁。经液滴处理后,得到完全清洁的样品,显示出优异的自清洁性能。

  结论:

通过控制飞秒激光加工参数制备了一种基于PTFE附着铜网的超疏水防除冰表面。铜网由于其优异的导电性能和可加工性而被用作基材。将PTFE纳米颗粒部分嵌入铜网中,使加工后的铜网具有优异的超疏水性,水接触角为152°,滚动角低至4°。其延迟结冰能力是未垫PTFE加工表面的2.2倍,结冰时间可达1343 s。最小冰黏附力可以达到2.55 kPa,相比普通的超疏水表面缩小了近2.5%。探究了延迟结冰时间、冰黏附力与润超疏水性的关系。研究发现,超疏水性和应力集中导致冰附着强度较低。此外,研究了低温下微液滴在PTFE附着铜网的超疏水表面的冷凝自去除过程和自清洁过程。该表面在低温下具有冷凝自去除特性,同时显示出优异的自清洁性能。施加5.01 V的电压,铜网表面能够有效防止冰的形成。PTFE附着铜网的超疏水表面在防除冰领域具有良好的应用的前景。

  文章信息:

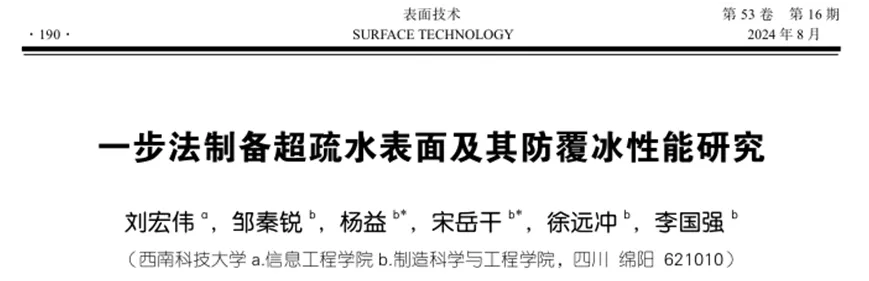

该文章发表在《表面技术》第53卷第16期。

引文格式:刘宏伟, 邹秦锐, 杨益, 等. 一步法制备超疏水表面及其防覆冰性能研究[J]. 表面技术, 2024, 53(16): 190-197.

LIU Hongwei, ZOU Qinrui, YANG Yi, et al. One-step Preparation and Anti-icing Performance of Superhydrophobic Surface[J]. Surface Technology, 2024, 53(16): 190-197.

DOI:10.16490/j.cnki.issn.1001-3660.2024.16.016
