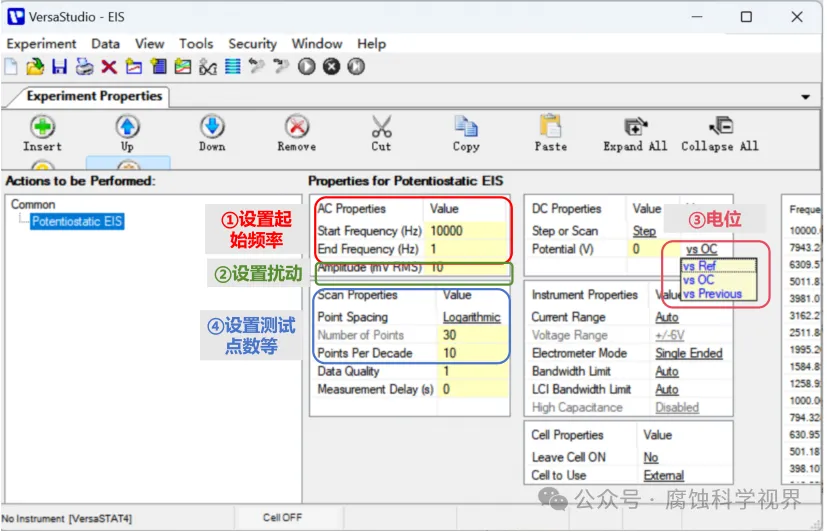

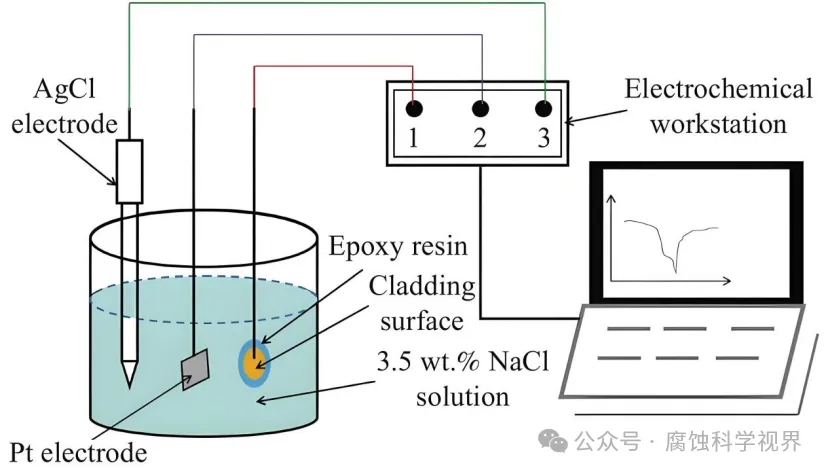

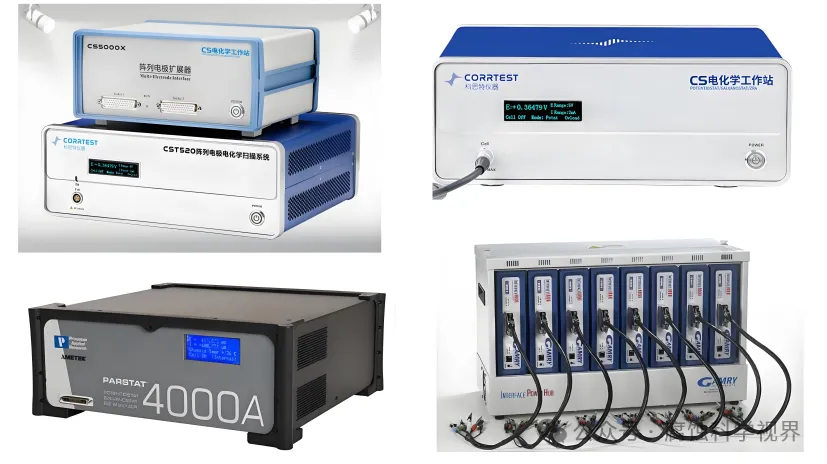

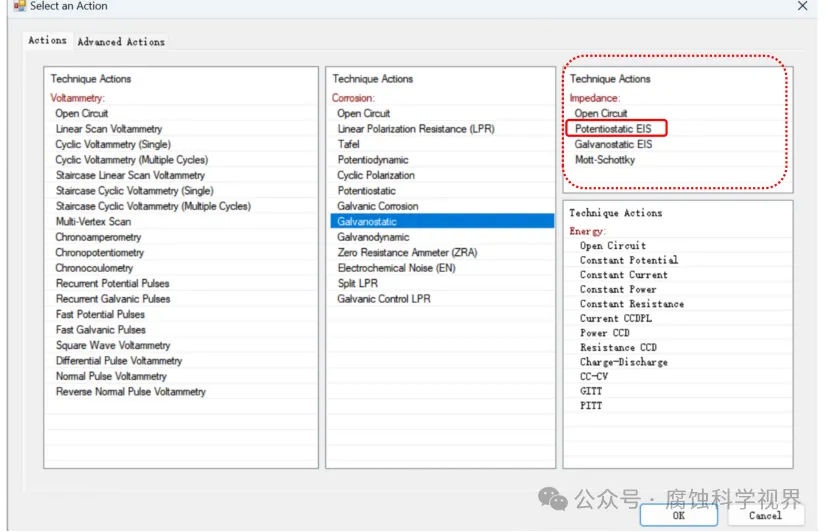

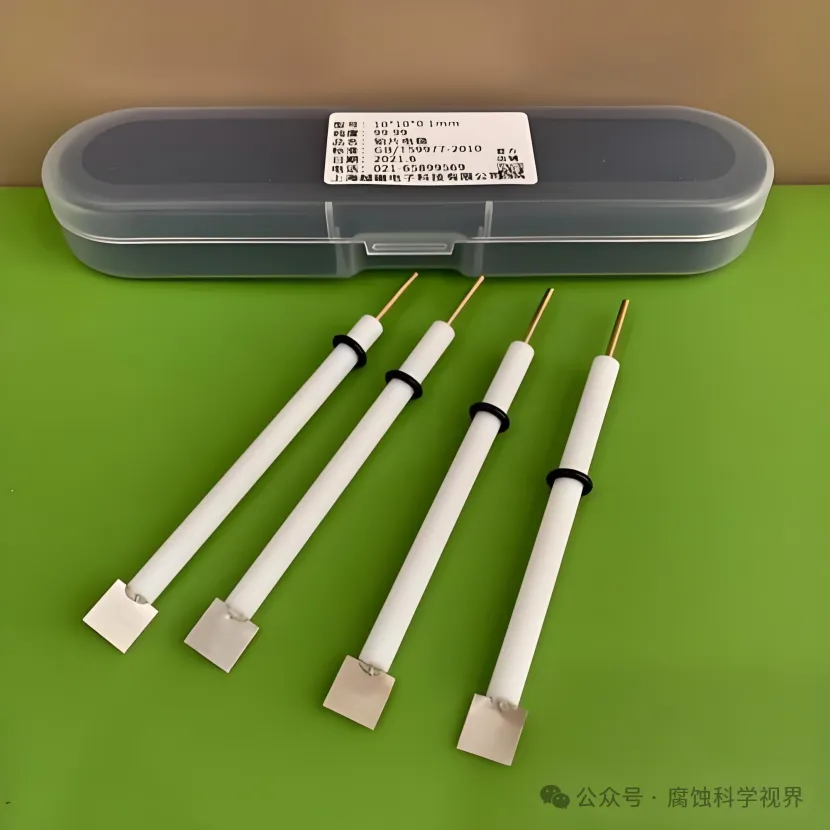

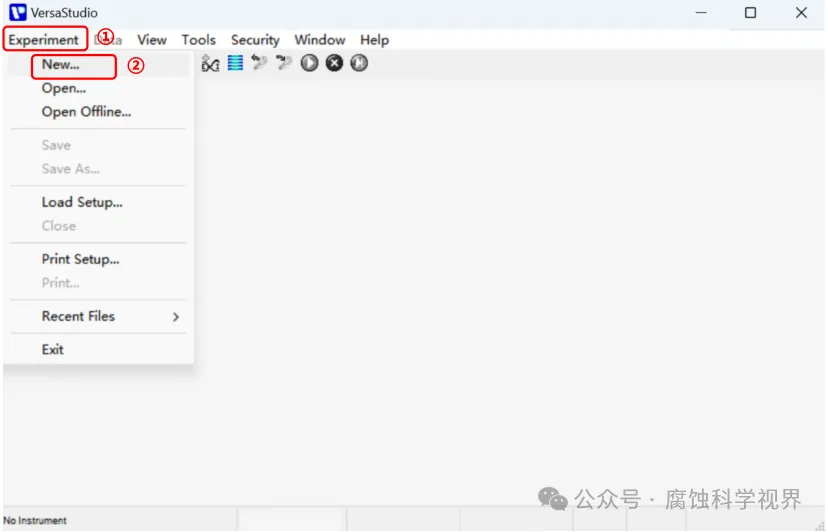

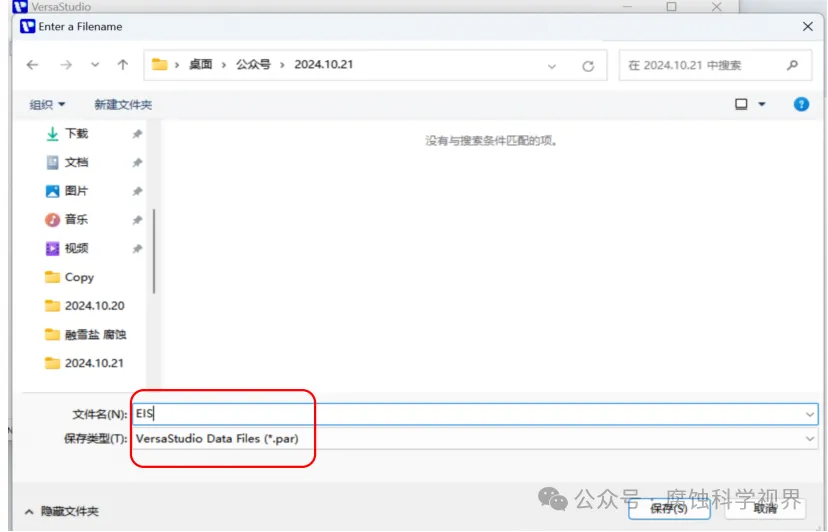

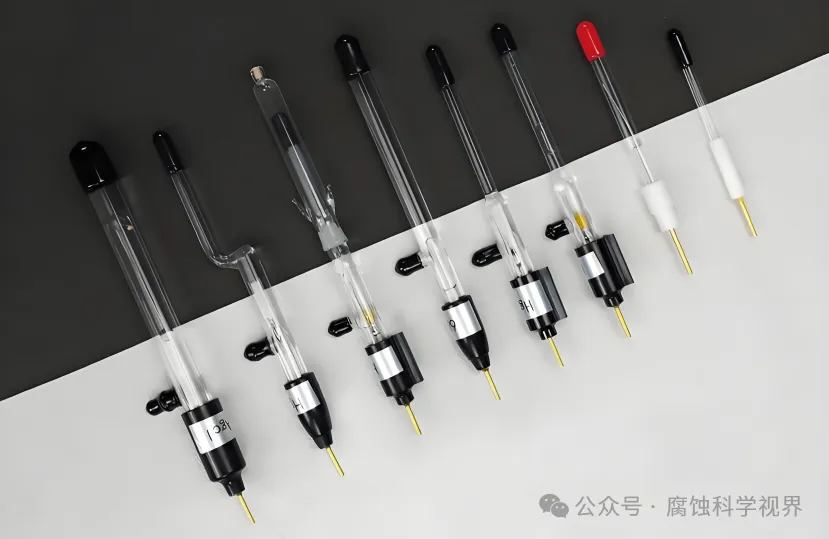

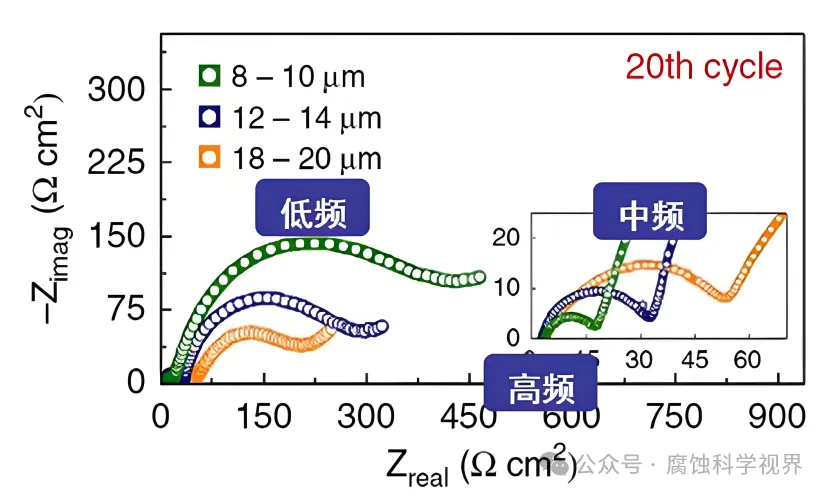

电化学阻抗谱(Electrochemical Impedance Spectroscopy, EIS)作为一种非破坏性测试技术,广泛应用于电化学领域,能够精确表征材料界面的电化学过程和动力学行为。其独特的频率响应功能,使得EIS不仅能够测量电解质的电阻和界面的双电层电容,还能够深入分析电荷转移、电化学反应的速率,以及扩散过程等复杂现象。EIS在材料科学、电池研究、腐蚀行为监测、涂层性能评估以及燃料电池等领域的广泛应用,充分体现了其多样性与适用性。通过在不同频率范围内施加小幅交流电信号,研究人员可以详细描述从纳米尺度到宏观尺度的各类反应机制。尽管EIS在电化学研究中被广泛使用,但由于其实验步骤复杂、数据易受外界条件影响,因此,准确的测量步骤和参数优化至关重要。本文的目的是详细解析EIS的测量关键步骤和参数优化,包括如何合理选择频率范围、交流信号电压幅度、静态电位以及环境控制,以确保数据的精确性和实验的可重复性。这些关键技术要点不仅影响实验的结果,还直接关系到实验数据的解析和后续研究的可靠性。 在本篇文章中将重点关注电化学阻抗谱测量过程中的设备选择、实验参数设定、环境控制以及具体实操的技术细节,以期提供一套系统化的指导原则,确保EIS实验的可操作性与科学性。 3.1 测量系统概述 在电化学阻抗谱(EIS)测量中,测量系统与电极的配置是实验成功的基础。合理的设备选择、精确的电极配置、以及系统的调校直接决定了测量的精度与可重复性。因此,本节将详细介绍EIS测量系统中各类设备的配置和选择依据,电极的结构与功能,以及系统误差的校准与调试,确保整个实验过程的科学性与准确性。 EIS测量系统的核心是电化学工作站与频率响应分析仪(Frequency Response Analyzer, FRA),它们负责对系统施加交流信号并记录响应,最终生成阻抗谱图。 3.1.1 电化学工作站 电化学工作站是一种能够控制电压、电流,并实时监测电极电位变化的装置。它的主要功能是在实验过程中施加电位或电流,记录实验结果,并通过接口与频率响应分析仪协同工作。目前常用的电化学工作站包括辰华、科斯特、普林斯顿、Gamry等。一个性能优异的电化学工作站必须具备以下特性: ·高灵敏度:确保测量时能精确检测到微小的电流或电位变化,尤其在低频测量中,灵敏度的不足会导致数据失真。 ·宽电压和电流范围:不同的电化学系统对工作电压和电流的需求不同,工作站应能涵盖较宽的电压与电流范围,适应各种实验条件。 ·高数据采集速率:当进行高频测量时,系统对信号响应的捕捉速率非常重要。采集速率不足将影响数据的细节捕捉,进而影响最终分析。 注: (1)为了确保电化学工作站在EIS测量中的可靠性,实验前需对其进行校准,校准方式包括对比标准电极的电位读数,以及通过已知阻抗标准件测试其响应的准确性。一般各个电化学工作站会给予具体的校准教程,同时还会附赠标准元件。 (2)不需要每一次测试均需要校准,但一般需要定期进行校准,以保证设备稳定性和实验结果准确性。 (3)尤其是当发现测试异常的时候,需要对仪器进行校准。 3.1.2 频率响应分析仪(FRA) FRA是电化学阻抗谱测量中负责频率扫描的核心设备。FRA施加一个已知的交流信号(通常是正弦波),并记录电极界面对该信号的响应。通过改变信号的频率,FRA可以测量系统在不同频率下的阻抗特性。高质量的FRA应具备以下特点: · 宽频率范围:电化学系统的阻抗行为通常随频率变化,因此,FRA应能涵盖从0.01 Hz到几MHz的频率范围,确保测量到从快速界面反应到慢速扩散过程的所有细节。 · 高信噪比:FRA需具备良好的信号处理能力,特别是在低频区,信号噪声的影响较为明显,高信噪比能确保实验数据的准确性。 · 实时数据处理:一些先进的FRA能够进行实时数据处理与分析,这不仅提高了实验的效率,还能对实验过程中的异常信号进行及时反馈,避免数据偏差。 3.2 电极系统选择与配置 电极系统是EIS实验的另一个关键组成部分。通常,EIS测量采用三电极系统,包括工作电极(Working Electrode, WE)、参比电极(Reference Electrode, RE)和对电极(Counter Electrode, CE)。每个电极在电化学反应中都有独特的功能,合理配置这些电极对实验结果的准确性至关重要。 3.2.1 工作电极 工作电极(WE)是电化学反应发生的主要场所,其选材和表面处理对实验至关重要。在不同的电化学体系中,工作电极可以采用不同材料,如: · 金属电极:常用于腐蚀实验中,测试金属表面与电解质的相互作用。金属电极需进行抛光、去污、除锈等表面处理,以确保表面光滑无污染,从而保证反应的一致性和可重复性。 · 碳基电极:如玻碳电极、石墨电极等,常用于有机化合物的氧化还原反应研究。这类电极导电性良好、化学稳定性高,但需要特别处理表面活性,确保其具有高反应效率。 · 薄膜电极或涂层电极:在材料表面研究中,涂层电极用于表征薄膜或涂层在电化学环境中的性能。涂层的均匀性和厚度控制对实验数据的影响非常大,因此涂层电极的制备需高度精确。 工作电极的表面处理步骤通常包括: (1)机械抛光:使用粒度逐渐减小的砂纸打磨电极表面,直至表面光滑。 (2)化学清洗:在酸、碱或有机溶剂中浸泡,去除表面的氧化物和有机物。 (3)电化学预处理:通过循环伏安法(CV)在电解质中对电极进行活化,使其表面电化学活性位点最大化。 3.2.2 参比电极 参比电极(RE)提供一个恒定的电位,以便准确测量工作电极的电位变化。在EIS实验中,常用的参比电极有银/氯化银电极(Ag/AgCl)和饱和甘汞电极(Saturated Calomel Electrode, SCE)。参比电极的选择依据实验体系的要求: · Ag/AgCl电极:电位稳定且不受多数环境条件的影响,适用于大多数水溶液中的电化学实验。它的工作电位较为恒定,但需定期更换内部电解液以保证其性能。 · SCE电极:较传统,电位较稳定,但在有机溶剂或高温环境下稳定性较差,因此需根据实验环境进行适当选择。 注: 参比电极需保持与工作电极适当的距离,避免在高电流条件下电流分布不均影响参比电极的电位稳定性。 3.2.3 对电极 对电极(CE),又称辅助电极,负责传导电流,使得电化学电路闭合。对电极通常不直接参与反应,因此选材上更多考虑其导电性与化学稳定性。铂电极因其抗腐蚀性和高导电性,成为EIS实验中常见的对电极材料。铂电极通常面积较大,以减少电流密度不均的影响,从而保证电流的均匀传导。 注: (1)对于对电极,维护和清洁同样重要。实验前需通过化学或电化学方法对其表面进行清理,确保没有氧化物或杂质覆盖。 (2)尤其是在进行缓蚀剂测试或某些具有吸附、成膜性溶液中,用完之后必须进行清洗,去除表面吸附物质,保证下次测试结果准确性。 3.3 仪器调校与系统校准 在实际操作中,实验数据的准确性不仅取决于电极配置,还与设备的校准密切相关。以下是几种常见的校准方式: 3.3.1 标准电极校准 使用已知标准电极(如SHE电极)对参比电极进行校准,以确保其输出电位准确。通过将参比电极与标准电极置于同一电解质溶液中,测量二者之间的电位差,判断参比电极的准确性。 3.3.2 已知阻抗标准件测试 在电化学工作站和频率响应分析仪的调校中,使用已知阻抗标准件(如精密电阻和电容)进行测试。通过施加交流电压,测量标准件的阻抗值,并与已知阻抗值对比,确保设备的响应和数据采集功能正常。对于频率响应分析仪,校准时需覆盖从高频到低频的完整频率范围,确保其在所有频率下的响应准确性。 2.3.3 信号噪声校准 EIS实验容易受到噪声干扰,尤其在低频区,信号噪声可能显著影响阻抗谱的准确性。因此,实验前需通过降低环境电磁干扰、使用屏蔽电缆和隔离地线等方式降低噪声。此外,还需对设备的电流和电压输出进行自检,确保没有多余信号干扰。 3.4 关键实验参数的设置与优化 在电化学阻抗谱(EIS)测量中,实验参数的设定对于获得高质量的实验数据至关重要。参数设定不合理可能会导致数据失真,无法反映实际的电化学行为。因此,合理优化实验参数可以提高实验的精度和可重复性,确保数据反映出真实的电化学过程。 3.4.1 频率范围设定的优化 EIS的一个显著特点是在不同的频率下测量阻抗反应。不同的频率对应着不同的电化学过程,因此,合理设定频率范围是实验成败的关键之一。一般来说,EIS实验的频率范围通常从高频(如100 kHz)一直扫描到低频(如0.01 Hz)。在这个宽频率范围内,系统的响应包括了从快速的电荷转移过程到缓慢的扩散过程。 (1)高频区(10 kHz到1 MHz) 高频段主要用于捕捉电解质电阻和电极界面层的快速反应。在高频下,体系的阻抗主要反映电解质的电导率和界面电容。在这种频率下,由于电荷转移过程相对较慢,无法响应高频的交流信号,因此主要观测到的是纯电解质的行为。 · 电解质电阻:在高频条件下,Nyquist图的起点通常与电解质电阻相对应。实验中可以通过高频数据拟合出电解质电阻的值,并结合其他电化学测试(如电导率测定)进一步验证。 · 界面电容效应:高频段还能揭示电极-电解质界面的双电层电容,反映了界面处的电荷分布状态。如果实验数据的高频区域出现明显的虚部,这通常是电容效应的体现。 在设定高频范围时,需考虑设备的最大频率能力。一般的频率响应分析仪(FRA)可以测量到100 kHz或更高频率。然而,过高的频率可能超出系统的响应能力,导致信号失真。因此,实验设计时应基于设备性能选择适当的高频上限。 (2)中频区(100 Hz到10 kHz) 中频区是EIS测量的关键部分。在这个频段,电极表面的电荷转移过程和双电层电容的行为被清晰地捕捉到。中频段的阻抗反映了电化学体系中的电荷转移阻抗(Rct),即电极表面上电子的迁移速度。 · 电荷转移阻抗(Rct):Rct通常是反应速率的一个指示,较大的Rct表明反应较慢,而较小的Rct则表明反应较快。在腐蚀研究中,电荷转移阻抗直接与腐蚀速率相关,较大的Rct表明腐蚀速率较低。 · 电容与阻抗的关联:在中频区,双电层电容的存在会使阻抗呈现弧形曲线,具体表现为Nyquist图中的半圆。通过拟合该半圆的半径,可以定量分析电极表面的电化学反应动力学过程。 中频区的频率步长设置也需慎重。如果频率步长过大,可能会导致数据采集的精度不足,无法准确捕捉电极界面反应的细微变化。通常建议在中频范围内增加数据采集点的密度,以获得更详细的频率响应信息。 (3)低频区(0.01 Hz到100 Hz) 低频区用于揭示体系中的扩散现象和其他缓慢过程。在腐蚀体系中,低频段的阻抗反映了腐蚀产物的扩散和反应物质在电极表面的迁移。 · 扩散阻抗(Warburg阻抗):当体系中存在明显的扩散现象时,Nyquist图的低频区将呈现倾斜的线段,这与Warburg阻抗有关。Warburg阻抗描述了反应物从溶液扩散到电极表面的阻力。在低频区,观察到的斜线越长,表明扩散过程对反应的限制越大。 · 腐蚀行为研究:在金属腐蚀研究中,低频段的阻抗可以揭示腐蚀产物(如氧化物)的扩散过程。通过拟合低频数据,可以定量分析这些产物层对腐蚀过程的影响。 在设置低频范围时,需考虑到测量时间的影响。较低的频率需要较长的时间来稳定信号,因此实验时间可能会延长。为确保测量精度,低频段的测量通常在一个稳定的环境中进行,以避免外界环境对数据的干扰。 3.4.2 交流电压幅度的优化 EIS实验中施加的交流电压幅度(AC amplitude)直接影响到系统的线性响应。通常,交流电压的幅度在5 mV到10 mV之间。过大的交流电压可能引起体系的非线性响应,而过小的交流电压则可能使信噪比变得较差,导致数据不准确。 (1)非线性效应 非线性效应是指当施加的电压过高时,体系的电化学行为不再线性响应。此时,电化学反应速率不再简单地与施加电压成比例,导致Nyquist图或Bode图中的数据失真,进而影响拟合结果。为了避免非线性效应,建议保持施加电压在5 mV左右,尤其是对于敏感的电化学体系(如腐蚀实验)而言,这一幅度能确保体系在全频率范围内保持线性响应。 (2)信噪比的平衡 信噪比(Signal-to-Noise Ratio, SNR)是实验中数据准确性的关键指标之一。如果施加的电压幅度过低,系统的响应信号也会变小,导致噪声在测量中的影响增加,特别是在低频区,这种现象尤为明显。因此,虽然较低的电压幅度有助于保持系统的线性响应,但为了确保实验数据的可用性,也应考虑通过增加电压幅度来提高信噪比,通常保持在5 mV至10 mV之间可以达到最佳平衡。 (3)系统调试与验证 在正式测量前,需通过简单的测试调整电压幅度,确保体系处于线性范围内。可以通过逐渐增加电压幅度并观察Nyquist图的形状变化来确定合适的电压设定。当数据曲线开始出现畸变时,应适当降低电压幅度,确保信号的线性与准确性。 3.4.3 静态电位与开路电位(OCP) 在EIS实验中,施加的静态电位(DC bias)通常设置在开路电位(OCP)附近。OCP是指在没有外加电流或电压的情况下,电极与电解质自发形成的电位。测量OCP的目的是确保实验条件尽量模拟实际的电化学环境,使实验数据更具现实性和可比性。——这也是为什么每次电化学交流阻抗测试前需要执行OCP测试的原因。 (1)开路电位的测量 OCP的测量通常在实验开始前进行。将工作电极、参比电极和对电极浸入电解质溶液中,等待体系达到电化学平衡。平衡时间通常为10至30分钟,具体时间根据体系的复杂性而定。当电极电位不再随时间变化时,即可认为体系达到了OCP状态。 (2)偏置电位的设定 偏置电位是指实验中施加的直流电压。为了不干扰电化学体系的自然状态,偏置电位通常设定为接近OCP值。如果偏置电位偏离OCP过多,可能会导致体系发生非自然的电化学反应,从而影响实验结果的准确性。因此,在进行EIS实验时,设定的静态电位应尽量接近OCP,通常偏差不超过±10 mV。 3.5 测试参数设置实操(以普林斯顿软件VersaStudio为例) Step 1:打开软件,依次点击“Experiment”——“New”; Step 2:会直接弹出“Select an Action”窗口,用于测试项目选择;能够明显看到有腐蚀、阻抗等测试模块;其中阻抗测试模块中包括OCP、交流阻抗等。 在进行交流阻抗测试之前,需要执行OCP测试,以保证系统稳定;然后进行交流阻抗测试; Step 3:点击“Potentiostatic EIS”后会首先让你建立一个.par测试文件; Step 4:下一步进入参数设置步骤,主要关键参数包括以下四部分: (1)对于金属腐蚀、电池等测试而言,首先需要设置起始频率,一般从高频扫描到低频,频率100 kHz到0.01 Hz范围内,几乎能够反应所有的电化学信息; (2)设置交流电压幅度(AC amplitude)扰动范围,通常交流电压的幅度在5 mV到10 mV之间。在腐蚀防护测试中,我常用10 mV; (3)Potential设置,施加的静态电位(DC bias)通常设置在开路电位(OCP)附近,所以一般是相对于vs. OCP进行测试; (4)设置测试点数:一般是每个区间多少个点,可以自行设置。
