6.1 等效电路拟合的原因

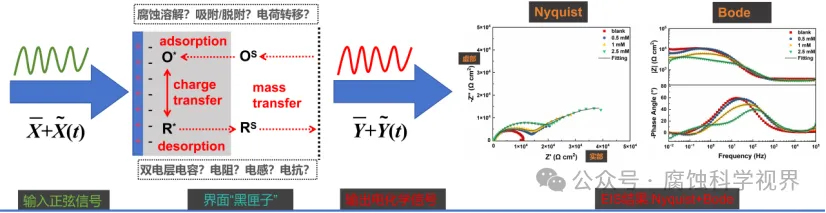

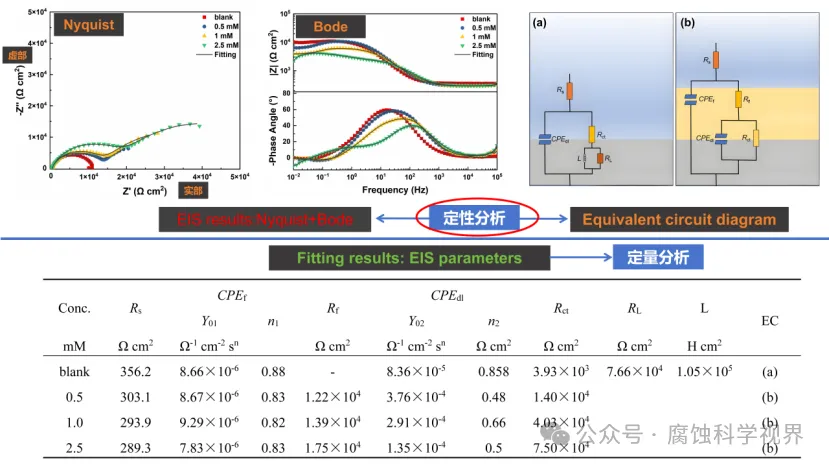

电化学阻抗测试的整个流程在上图中进行完全展示，在电化学阻抗测试中，首先将电极置于待测的电解液中，并施加一个微小的交流扰动信号。界面的电化学过程会对这个信号产生特定的响应，将微观的界面反应和变化转化为宏观的电信号。因为这些电信号与界面类型、反应速率、表面结构等信息密切相关，对这些信号进行深入解析便可以帮助我们理解腐蚀过程中的关键步骤。

但在实际的研究当中，很多研究者仅仅是对Nyquist+Bode的图像进行表观简单分析。界面“黑匣子”的所有信息均会包含在EIS的Nyquist+Bode结果当中，比如电荷转移电阻、扩散行为、双电层的形成等。但因为这些信息在频率域中是混杂在一起的，单靠原始数据、表观分析很难直接分辨出各个过程。而拟合工具在这一过程中起到至关重要的作用，通过构建合理的等效电路模型，将复杂的电化学行为拆解为易于量化分析的参数（如电荷转移电阻、电容、Warburg扩散阻抗等），这些参数分别对应于界面上的不同电化学过程。

通过等效电路图拟合，不仅仅能够结合电路图实现对界面反应/电化学进行定性描述，还能够通过拟合得到的各种电化学具体参数实现对电化学反应进行定量分析，以为界面反应、机理分析提供支持。所以进行电化学阻抗谱的等效电路拟合与分析是十分必要的！！

但纵观目前的资料、文献，虽然有等效电路拟合的教程，但基础理论以及为什么要进行等效电路拟合并没有人进行详细说明，本文主要介绍为什么要进行等效电路拟合以及等效电路模型相关基础理论。

6.2 等效电路模型的理论基础

电化学阻抗谱（EIS）是一种高度灵敏的分析方法，通过测量电极界面上施加交流电流和电压之间的相位与幅值关系，帮助我们洞察电化学反应过程。等效电路模型是将这些复杂的反应过程简化为特定电路元件组合的有效工具，使得实验结果更容易理解和分析。我们将从这些模型的基础元件、组合方式到复杂系统的模型扩展逐步探讨。

6.2.1 基本元件的物理意义

等效电路模型的核心是通过几个基本的元件来模拟复杂的电化学反应过程。每种元件在电化学系统中都有其对应的物理含义，这些元件的选择和组合直接决定了模型的准确性和解释力。

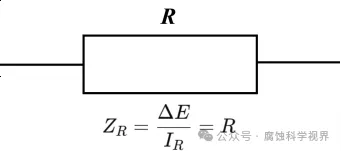

电阻（R）：电阻是阻抗的基本组成元件，通常用于表示溶液中离子导电的难易程度，即溶液电阻。电解质溶液的电阻在EIS中通常处于高频区域，影响因素包括离子浓度、温度及电极表面的导电性能。溶液电阻不仅提供了关于溶液性质的直接信息，还在进一步拟合和校正其他参数时起到参考作用。例如，电解质较浓的情况下，溶液电阻会较小，而对于稀溶液，电阻会增大。这种参数常用于电极界面分析，如腐蚀体系中可帮助判断介质对金属的侵蚀程度。

电容（C）：电容代表双电层电容，是电极和溶液界面上电荷分布产生的效应。电极表面在与溶液接触时，由于电荷分离形成双电层，这种双电层具备电容特性。电容的大小与电极表面的物理和化学特性密切相关。比如，当双电层的电容较高时，通常意味着电极表面活性高或电极表面具有较大的比表面积，因此在分析反应界面特性时，电容是衡量电极表面活性的重要参数。

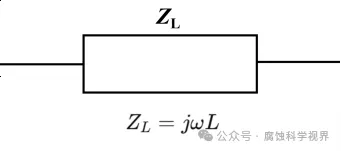

电感（L）：电感元件通常用于描述某些电化学系统中的感抗行为，特别是在高频区域显现。电感通常与导线或连接器的寄生电感效应相关，但在某些特定的电化学体系中（例如具有磁性或强电流效应的材料），电感可以用于模拟电流突变或感应效应。电感的阻抗 Z_L=jωL与频率成正比，表现出正的虚数阻抗。在 Nyquist 图中，电感元件往往表现为高频区域的上升趋势。虽然在大多数标准电化学反应中，电感效应较少，但在特定条件下（如高频测量或大电流密度）会变得明显。电感的引入能够帮助更准确地描述实际电路的行为，为复杂电化学系统的分析提供了额外的维度。

例如，在快速充放电电池系统中，导线和电极连接的寄生电感会影响电流的响应速度，电感元件在这种情况下对等效电路的精确拟合十分关键。此外，在某些腐蚀系统中，较大的感抗可能预示着金属表面氧化膜的变化或某些反应中间体的生成。因此，电感在某些复杂体系的 EIS 分析中具有实际意义。

常相位元件（CPE）：常相位元件是一种非理想电容，用于描述实际电极表面电容效应不完全的情况。由于表面粗糙度、材料微结构的不同，电极的阻抗行为往往偏离理想的电容特性，此时CPE通过相位角调整来模拟这一偏离。常相位元件在多孔材料、腐蚀不均的电极中尤其有效，能够表征如生物膜、电化学涂层中常见的非理想界面行为。常相位元件的引入让我们能够更精确地模拟实际条件下的电极表面，是EIS中不可或缺的元素。

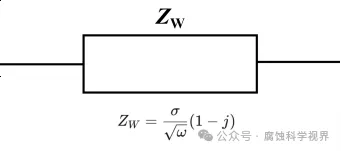

Warburg扩散元件：Warburg元件用于模拟扩散控制的电化学系统，特别是在低频区域表现出重要特征。在许多实际电化学反应中，反应物和生成物浓度的变化常常受到扩散限制的影响，Warburg元件因此应运而生。它在阻抗图谱的低频区呈现出45度的直线，说明扩散过程在此区域主导反应速率。例如在电池系统中，锂离子在电极中的扩散速率直接影响电池的放电性能；在腐蚀体系中，腐蚀产物的扩散特性决定了腐蚀速度。因此，Warburg元件在EIS中为扩散现象的表征提供了精确的模型。

这些元件在模型中的精确性能够帮助我们直观理解电极反应的不同方面，例如电极-电解质界面电荷的传输阻力、界面双电层的电容效应等。因此，熟练理解各元件的物理含义，能够更好地选择并组合出符合实际情况的电路模型。

6.2.2 等效电路的组合原则

电化学系统的复杂性常常要求不同电路元件的组合，以此在更大程度上模拟真实的反应过程。组合的方式主要有串联、并联等多种方式，且不同组合所能代表的反应机理和界面行为也各不相同。

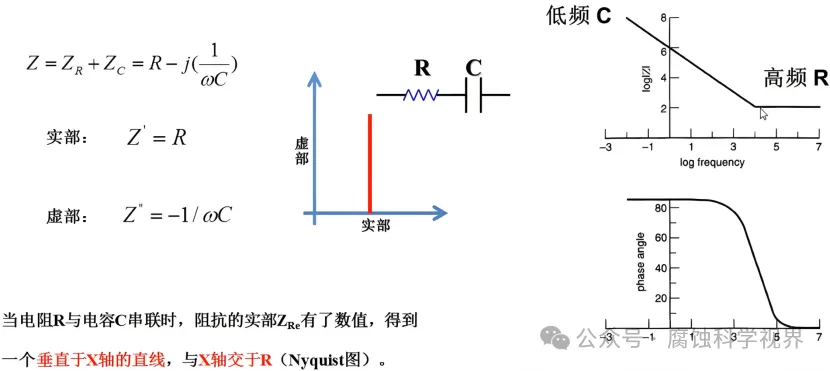

串联组合：串联组合方式通常用于描述包含多个反应层或多重界面反应的体系。例如在多层涂层体系中，涂层外层的电荷传递与底层金属界面的电荷交换可能发生在不同的时间尺度和阻抗范围内，此时通过多个电阻和电容的串联组合可以将这些过程分别表征。在等效电路中，各层电阻、电容的串联组合可以提供多层界面反应的详细阻抗信息，这在分析涂层厚度对电阻特性的影响时尤为重要

并联组合：并联组合方式常用于描述在同一界面上发生的多个独立反应过程。例如在电极表面，电荷转移反应和扩散过程往往同时发生但相互独立。通过将电阻、电容和扩散元件（如Warburg元件）进行并联组合，能够同时表征电极界面的电荷转移和扩散过程。例如在燃料电池研究中，电极表面的电荷转移阻力和扩散阻力通常被分别表征，从而在宏观层面上理解反应动力学特征。

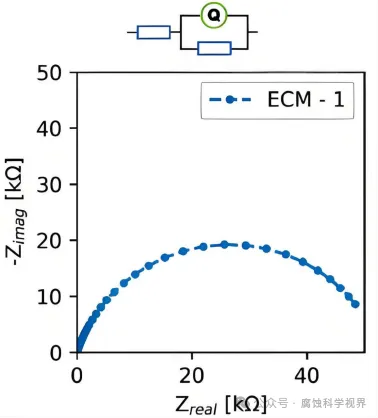

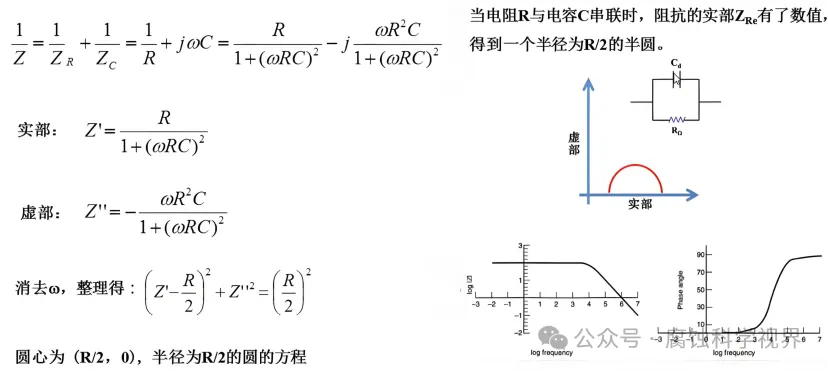

R-C电路模型：R-C组合是最常见的等效电路结构，通常用于单层界面反应。例如在金属腐蚀的初始阶段，电极表面的电荷转移和双电层形成的电容效应可以简单地通过R-C并联电路来描述。这一结构在腐蚀和单电极电化学反应中广泛应用，是EIS分析中的基础模型。它通过简单的结构便能够模拟电极界面的极化行为，为后续复杂电路的组合奠定了基础。

多重R-C并联/串联模型：在更复杂的电化学反应体系中，例如具有多层电极反应或多重界面反应的体系中，单一的R-C模型难以全面描述各个过程。这时可以引入多重R-C并联/串联的组合模型。此类模型在涂层、燃料电池和多相电极体系中被广泛应用，能够有效分离并表征不同反应过程的阻抗特性。例如在锂离子电池中，电极与电解液界面的固态电解质中间相（SEI）层、金属集流体、活性物质的多层结构等可以通过多重R-C串联模型来拟合。

这些组合方式并非一成不变，而是根据实验数据和已知的物理特性不断调整的。通过这些组合，等效电路可以灵活应对实验数据的变化，同时为数据的解释提供物理和化学支持。

6.2.3 扩展到复杂系统

在实际应用中，电化学体系往往表现出复杂的行为，单纯的基本元件和简单组合已无法有效描述系统的阻抗特性。因此，为了获得更准确的结果，EIS分析中常会将常相位元件（CPE）和扩散元件（Warburg元件）等进一步引入模型。

多步反应系统：在多步电化学反应系统中，如燃料电池反应或腐蚀电极过程，不同的反应步骤在时间上表现出不同的阻抗特征。通过在等效电路中增加多重电阻和电容元件，可以更细致地将各步骤独立表征。例如，在多步骤腐蚀反应中，阳极反应、电荷转移、扩散过程等可用多个R-C并联组合和Warburg元件来分别描述，便于分析每步反应在腐蚀过程中的作用。

不均匀电极表面：在涂层材料、电极表面腐蚀或生物膜等不均匀表面，传统的理想电容元件无法准确描述界面的电化学行为。CPE以其调节灵活的相位角，在描述电极表面粗糙度、吸附层分布不均等不理想界面时，能够表现出更好的拟合效果。在不均匀电极表面的EIS分析中，CPE不仅能够反映表面特性，还能根据相位角变化表征表面状态的均匀性，这在分析多孔材料的EIS中尤为有效。

扩散控制系统：扩散控制在许多电化学体系中起到至关重要的作用，特别是在电池、燃料电池和腐蚀体系中。扩散现象会显著影响电极反应的阻抗行为，在EIS中表现为低频区域的45度线性斜率。Warburg元件通过调整其频率响应曲线，能够准确反映出扩散过程的动力学特征。扩散控制在电极表面和溶液界面间的传递过程对材料的稳定性和反应速率具有重要影响，因此在EIS中通过Warburg元件拟合扩散过程能更好地揭示电化学反应的实质。

6.3 典型等效电路模型的选择与应用场景分析

在电化学阻抗谱（EIS）研究中，不同的电化学反应体系具有独特的电极结构和反应特性，因此需要使用适合的等效电路模型对其进行描述。通过合理的模型选择，电化学反应的微观机理可以通过实验数据呈现出来，为理解电化学反应的行为提供重要依据。以下将详细讨论几种典型的等效电路模型，包括单层电极模型、多层界面模型、扩散控制型模型及复杂多步反应模型，并详细分析其在不同应用场景中的选择与适用性。

6.3.1 单层电极模型

单层电极模型是最简单的等效电路模型，通常用于描述结构简单的界面反应系统，例如单层电极表面的电化学反应。该模型的典型等效电路为R-C并联电路，由电阻（R）和电容（C）并联组成，用于表征电极表面上的电荷转移阻抗和双电层电容。

（1）R-C并联模型的物理意义

在单层电极模型中，R代表电荷转移阻力，主要来源于电子或离子从电解质溶液迁移到电极表面的阻力。电荷转移阻力直接影响电极表面的电化学反应速率，是电极反应的关键参数之一。C则代表双电层电容，用于描述电极表面与电解质溶液之间的电荷分离现象。双电层电容是电极表面特性的重要标志，其大小直接与电极表面的活性面积、吸附物种及界面电位有关。C值的变化可以揭示表面反应行为和电极状态的变化。例如在腐蚀初期，通过观察C值的变化可以判断腐蚀产物的堆积或吸附的形成过程。

（2）R-C并联模型在腐蚀体系中的应用
单层电极模型在金属腐蚀过程的初始阶段中应用广泛。由于初期腐蚀通常是在金属表面上发生的简单电化学反应，因此R-C并联电路模型能够很好地描述这一阶段的反应特性。通过监测R值的变化，可以获得金属腐蚀速率的信息，R值越大通常意味着电荷转移难度增加，表面腐蚀减缓。对于电容C值，当表面堆积较多腐蚀产物或存在表面吸附现象时，C值可能会相应增加，表明表面特性的变化。这样的模型不仅简洁明了，还可以提供腐蚀初期反应动力学的信息。

（3）实际应用场景

R-C并联电路模型广泛应用于简单电解质溶液中的金属腐蚀、单层电极界面反应、单一反应机制的电极表面反应等场景中。例如，不锈钢在电解液中的钝化过程、金属在NaCl溶液中的腐蚀初期、薄膜材料的腐蚀分析等。通过简单的R-C并联模型可以快速获得金属界面的阻抗特性，为后续的多层或复杂模型提供基础数据。

6.3.2 多层界面模型

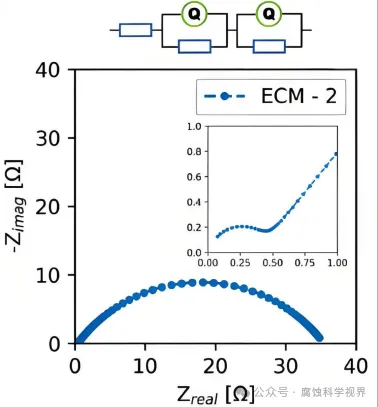

在更复杂的电极系统中，特别是包含多层涂层或界面结构的电极体系中，单一的R-C并联模型已无法全面描述其电化学特性。多层界面模型通过多个串联的R-C并联电路来模拟多层电极结构和多界面反应特性，以便在每一层中独立地分析各自的阻抗特性。这类模型特别适用于防腐涂层材料及电池中电极-电解质界面的电化学行为分析。

（1）多层结构的R-C串联模型

在多层结构的R-C串联模型中，每一层的R-C并联电路表示一个独立的反应界面。对于涂层材料，最外层的R-C单元通常代表涂层的电荷阻挡作用；在内部靠近金属基体的界面上，第二个R-C单元则反映底层的电荷转移和双电层电容行为。通过串联多个R-C电路，可以将电极表面与溶液、涂层与金属基体之间的反应界面分离开来，实现对每一层电化学特性的独立分析。

（2）应用场景与具体分析

多层界面模型在防腐涂层的评价中应用广泛。例如在评价防腐涂层的电化学性能时，通过多层R-C串联电路可以表征涂层厚度、涂层均匀性及其在电化学反应中的阻抗特性。比如，外层涂层的阻抗高，说明其具有良好的保护作用；而内层涂层的阻抗小，可能意味着存在涂层缺陷或界面劣化等问题。此外，电池中的电极-电解质界面也常采用多层结构模型。例如在锂离子电池中，电极与电解质之间的SEI层可以通过多层R-C电路来描述，以揭示不同界面反应的独立特征。通过多层界面模型的分析，不仅可以获得不同界面的阻抗特性，还可以推断涂层的完整性、涂层材料的选择、锂离子电池的SEI层结构与稳定性等电化学特性。

6.3.3 扩散控制型模型

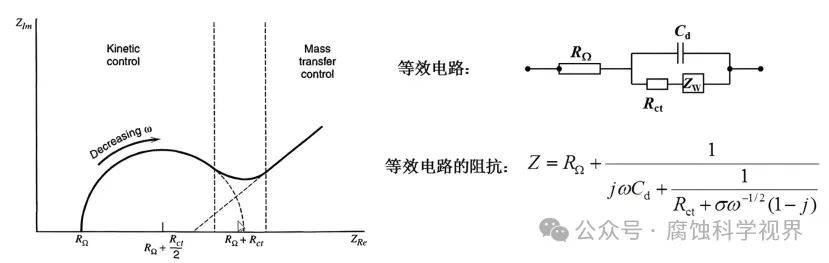

在许多实际的电化学系统中，反应速率受到扩散过程的限制，特别是在燃料电池、锂离子电池以及腐蚀溶液体系中。扩散控制型模型通过在等效电路中引入Warburg扩散元件来描述反应物在电极界面上的扩散行为。Warburg元件的存在使得模型可以模拟低频区域的扩散特性，从而揭示反应体系中扩散过程的影响。

（1）Warburg扩散元件的物理含义

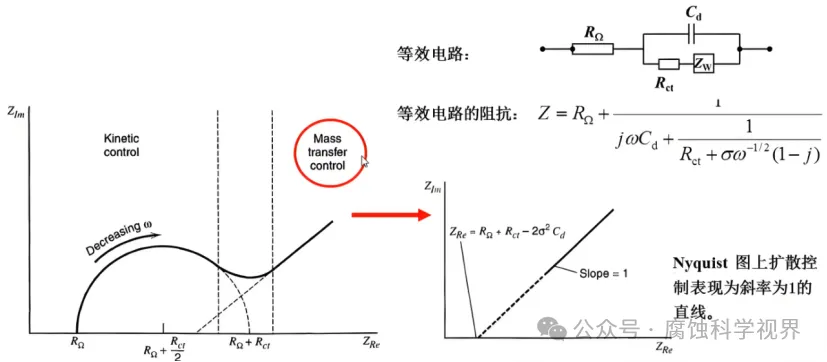

在扩散控制体系中，Warburg元件用于描述扩散限制对电化学反应速率的影响。随着反应物逐渐扩散到电极表面，扩散过程会在低频区域表现出特有的阻抗特性。这种特性在EIS中表现为低频区域的45度斜线，即扩散阻抗的特征曲线。Warburg元件的阻抗受频率影响较大，其参数可以揭示扩散过程的动力学特征。

（2）典型应用场景

在燃料电池中，电极表面氧气或氢气的扩散速率对反应速率具有重要影响。扩散控制模型可以模拟反应气体的传输速率对电池输出性能的限制作用，从而帮助优化电极结构和气体流动参数。在锂离子电池中，锂离子在电极中的扩散速率决定了电池的充放电效率，扩散控制型模型可以分析扩散现象对锂离子电池的影响。此外，在腐蚀体系中，腐蚀产物的扩散速度会直接影响腐蚀速率。Warburg元件的引入使得模型能够通过EIS数据揭示扩散对腐蚀的限制作用，从而为控制腐蚀速率提供理论依据。

（3）案例分析

在电池应用中，扩散控制型模型用于优化锂离子电池电极的微观结构，以提高锂离子在电极中的扩散速率。通过调整电极材料的孔隙率、粒子大小和分布，可以有效改善扩散过程的阻抗表现，使电池在低电流密度下具有更高的充放电效率。在腐蚀体系中，扩散控制型模型用于分析腐蚀介质中的氧扩散特性，这对于防腐措施的设计和腐蚀速率的预测具有重要意义。例如在海洋腐蚀环境中，氧扩散对钢材腐蚀的加速作用非常明显，通过扩散控制模型可以帮助设计更有效的腐蚀抑制材料。

6.3.4 复杂多步反应模型

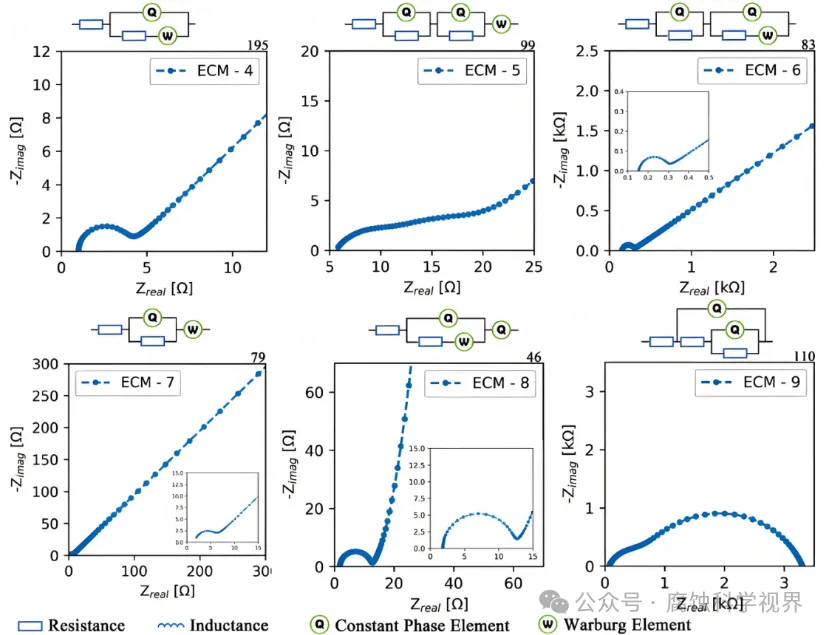

在一些复杂的电化学体系中，反应过程往往包含多个反应步骤或多个反应位点，这些多步反应的阻抗特性在频谱上具有独特的表现。复杂多步反应模型通过引入多种等效电路元件组合，能够模拟这些多步骤反应过程，例如阳极和阴极的独立反应、不同反应位点的电荷转移过程等。

（1）多步反应的等效电路设计原则

复杂多步反应模型通常将不同的反应路径或反应位点分开，分别使用独立的阻抗元件进行表征。例如在腐蚀体系中，腐蚀反应的阳极溶解和阴极析氢反应通常发生在不同的界面上，且受到不同阻力的控制。多步反应模型可以将这些反应独立地表现出来，从而准确描述各自的阻抗特性。具体实现时，可以将各个反应的R-C单元串联或并联组合，根据反应特性设置独立的阻抗参数。

（2）实际应用案例

在腐蚀体系中，电极表面的阳极溶解与阴极析氢往往是两个独立的反应步骤。通过将每一个步骤的阻抗特性独立分离，并用多步反应模型来描述，可以获得阳极反应的电荷转移阻力、阴极反应的扩散阻力等详细参数。在锂离子电池中，电极表面活性反应位点的不同会导致不同的电荷转移和电化学反应，通过多步反应模型能够将这些位点的响应独立表现出来，为优化电极结构和提高电池性能提供依据。此外，复杂多步反应模型在催化剂的EIS分析中也广泛应用，通过分别表征反应物在活性位点的吸附、反应和解吸过程，可以分析催化剂的活性。

通过对不同等效电路模型的深入分析，能够更全面地理解电化学反应的本质。在实际应用中，根据实验数据和电化学体系的特性合理选择等效电路模型，可以有效挖掘出系统中的物理和化学信息。
