基于等离子电解碳氮共渗的水滑石复合渗层制备及耐蚀性能研究 杨卓林1 翟彦博1 曾舜柯1 彭和1 乐春鹏1 魏子伟2 1.西南大学工程技术学院
2.河套学院机电工程系
核心观点
Highlight
1 通过PEC/N处理，在20钢表面制备了约20 μm厚的碳氮共渗层；并通过水热法在共渗层表面原位负载了Mg-Fe-LDHs, 复合渗层厚度基本不变。
2硬度测试显示，PEC/N渗层硬度可达880 HV,比基体提高了4.6倍。在负载Mg-Fe-LDHs后，复合渗层硬度基本不发生变化。
3观察SEM形貌、分析XRD谱得到：20钢在经过PEC/N处理后，表面生成了较多的铁碳化物与铁氮化物；Mg-Fe-LDHs成功通过水热法在PEC/N渗层表面原位生长，呈片状结构。
4耐蚀性测试结果表明：负载Mg-Fe-LDHs的PEC/N-LDHs试样，相比PEC/N试样与20钢，既提高了腐蚀电位，又控制了腐蚀电流密度的变化，整体阻抗模值也有显著提高，耐蚀性也相应提高。
论文图片

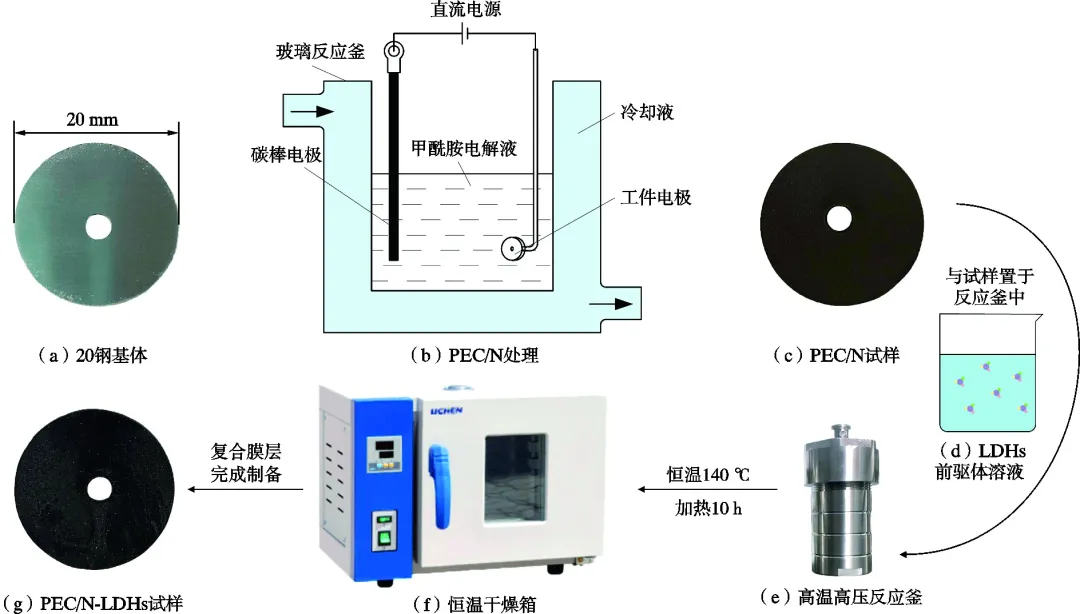

PEC/N-LDHs复合渗层制备步骤

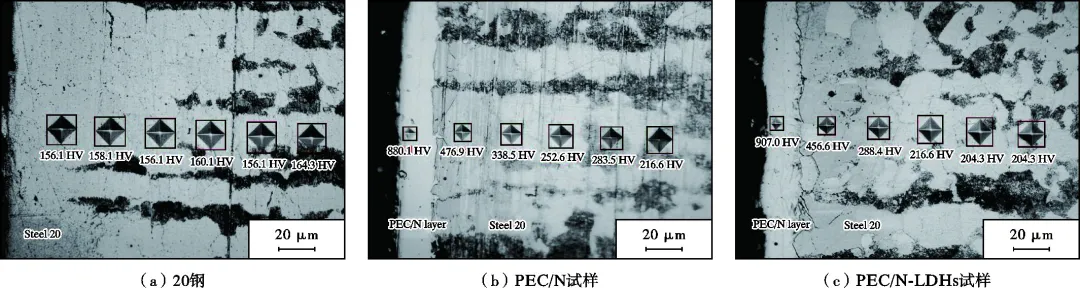

试样截面显微硬度测试结果

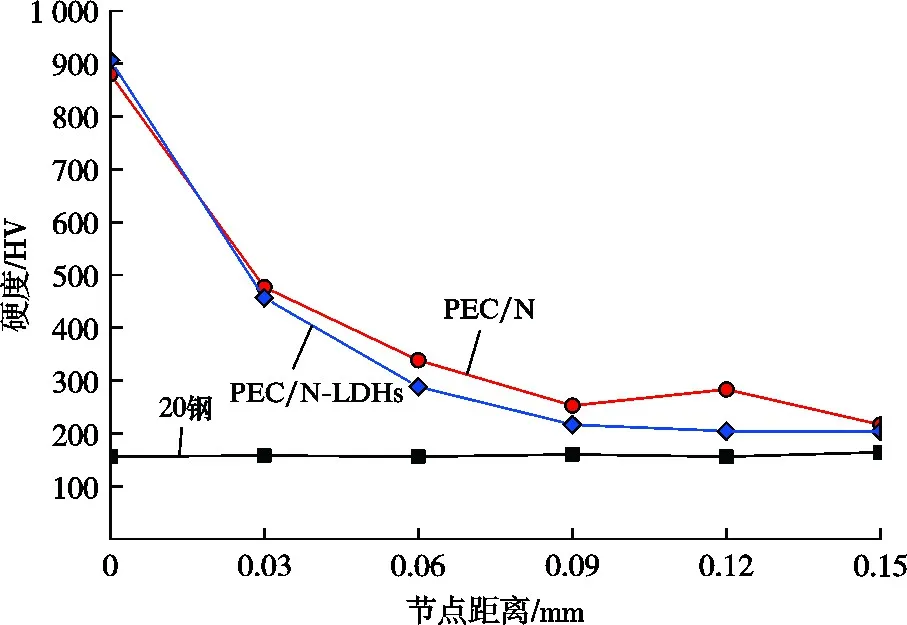

试样从表面到心部截面取点硬度变化趋势

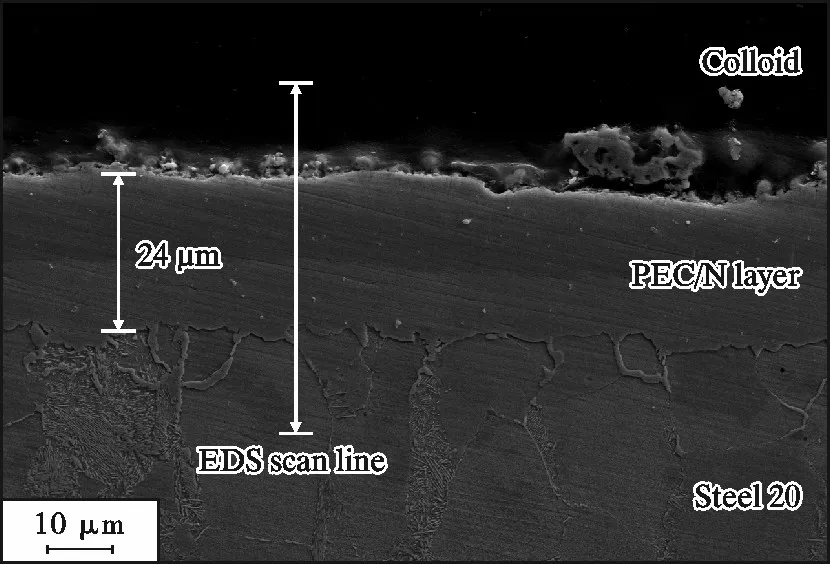

PEC/N试样截面SEM形貌

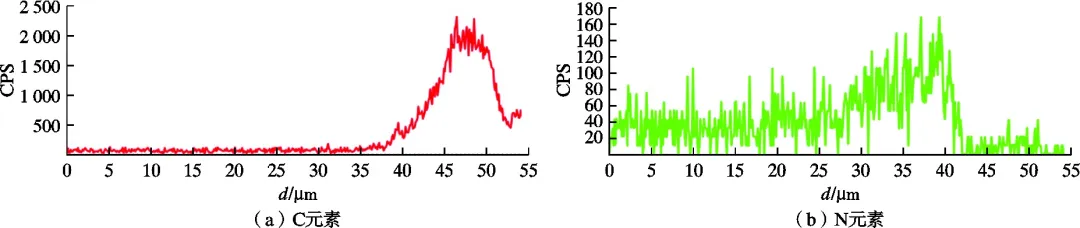

PEC/N试样截面EDS线扫描结果

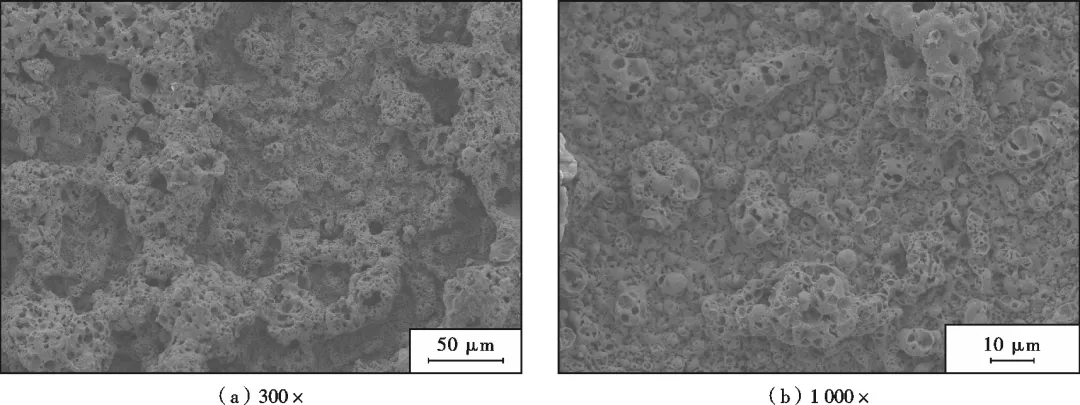

PEC/N试样表面的SEM形貌

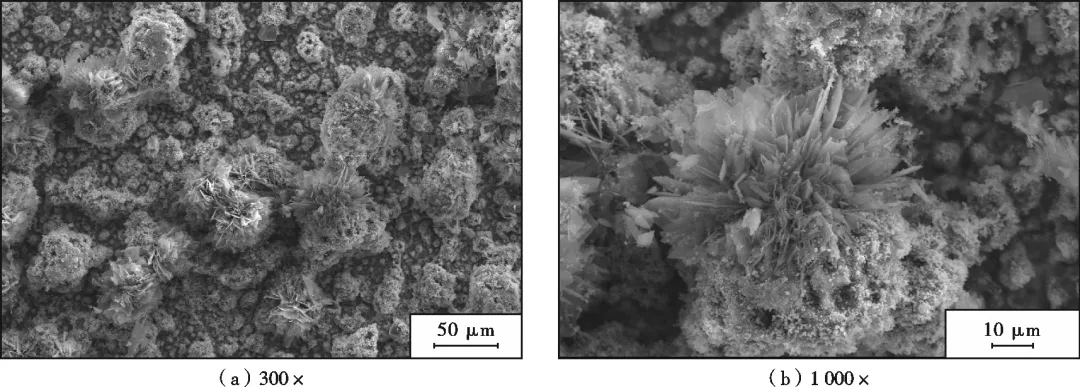

PEC/N-LDHs试样表面的SEM形貌
20钢、PEC/N、PEC/N-LDHs试样的XRD谱

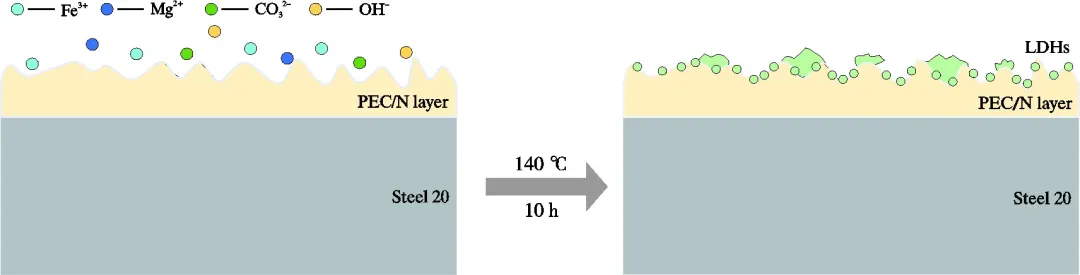

PEC/N-LDHs复合渗层的形成过程

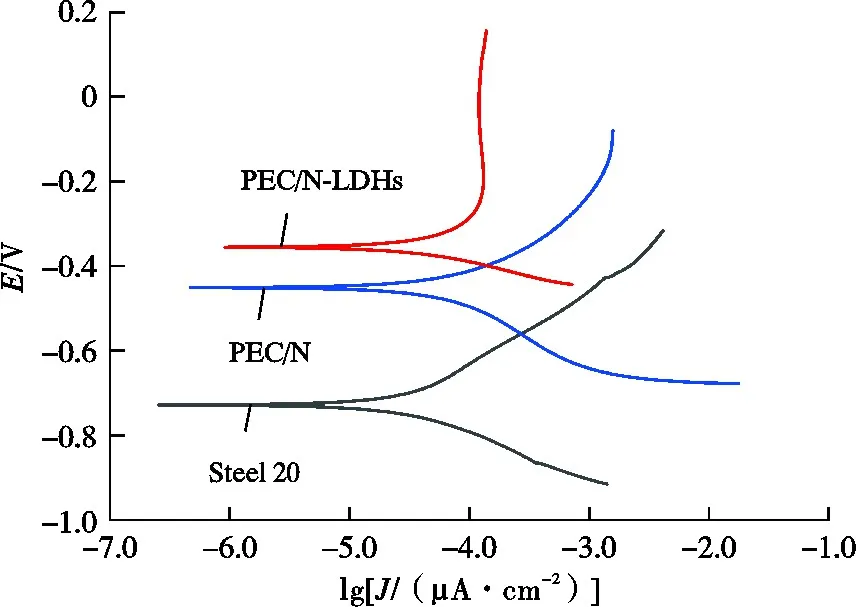

20钢、PEC/N、PEC/N-LDHs试样的极化曲线

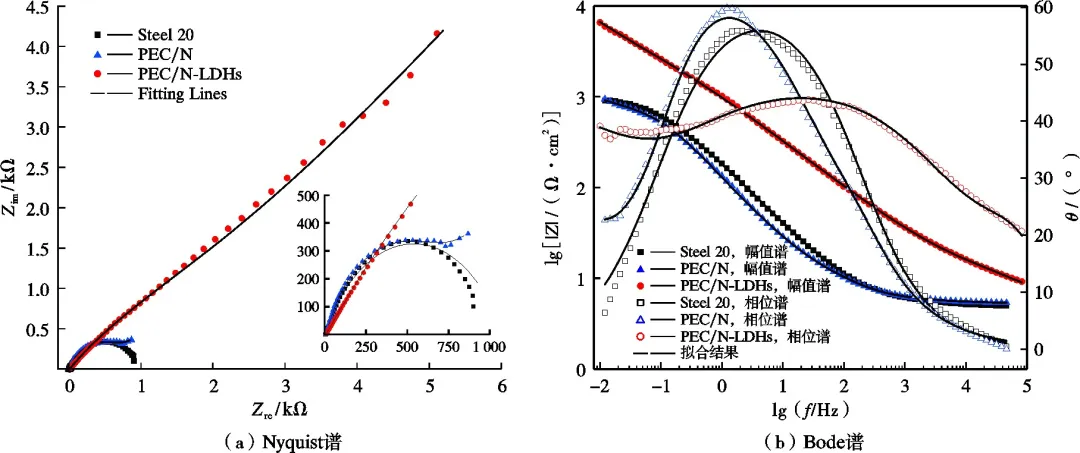

20钢、PEC/N、PEC/N-LDHs试样EIS谱

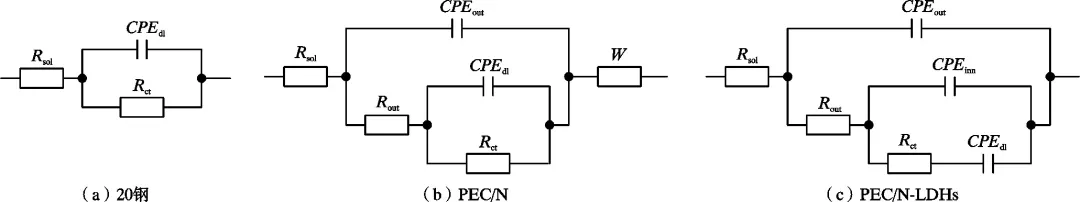

试样的等效电路

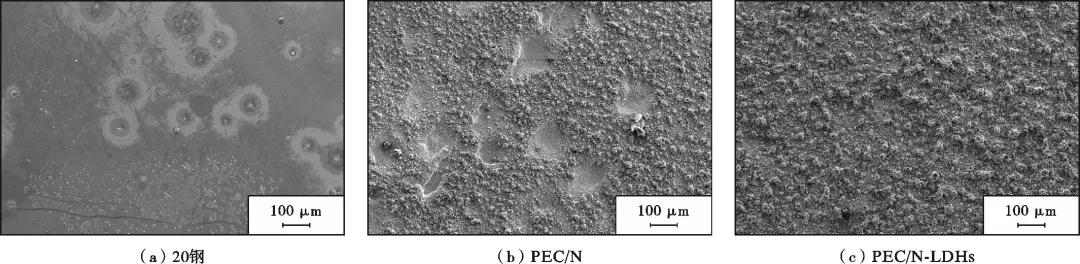

试样在NaCl溶液中腐蚀1 h后的SEM形貌
表格数据

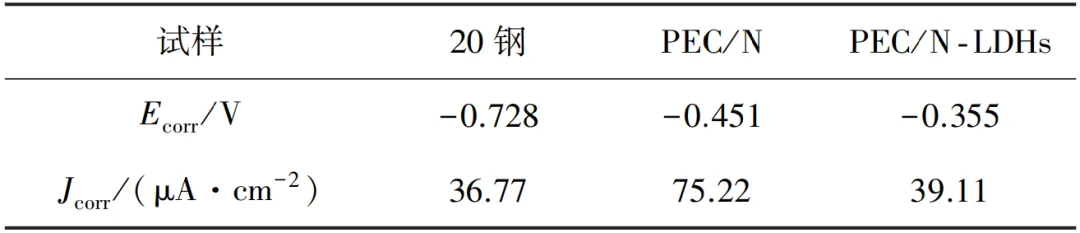

试样的腐蚀电位与腐蚀电流密度

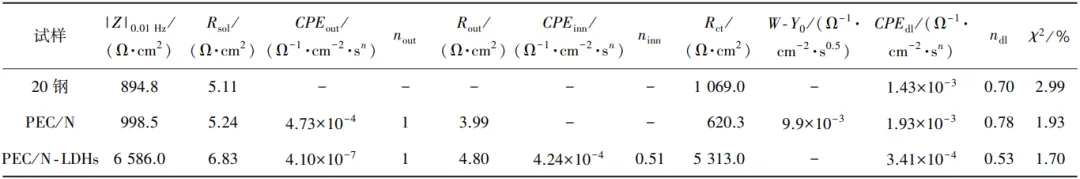

等效电路拟合结果
引文格式
杨卓林，翟彦博，曾舜柯，等. 基于等离子电解碳氮共渗的水滑石复合渗层制备及耐蚀性能研究[J]. 材料保护, 2024, 57(11): 1-9, 38. YANG Zhuolin, ZHAI Yanbo, ZENG Shunke, et al. Study on the Preparation and Corrosion Properties of Hydrotalcite Composite Permeation Layer via Plasma Electrolytic Carbonitriding[J]. Materials Protection, 2024, 57(11): 1-9, 38. DOI: 10.16577/j.issn.1001-1560.2024.0243.
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606
- 邮箱：fsfhzy666@163.com
- 腐蚀与防护网官方QQ群：140808414
“海洋金属”——钛合金在舰船的
腐蚀与“海上丝绸之路”
