中船七二五所张欣耀研究员等：电解法在大规格试样金相检验中的应用

2025-02-12 15:18:34 作者：材料开发与应用来源：材料开发与应用分享至：

电解法在大规格试样金相检验中的应用

张聪毅, 李春辉, 李志浩, 张佳旗, 刘攀, 张欣耀

(中国船舶集团有限公司第七二五研究所, 河南洛阳, 471023)

摘要：为解决大规格试样的金相检验效率低，无法实现快速现场检测的问题，本研究采用便携式电解装置对大规格试样进行定位多点制样，通过激光共聚焦显微镜和金相显微镜观察45#钢和TC4钛合金电解抛光后的表面轮廓和金相组织，考察了电解电流对大规格金相试样电解制样效果的影响。研究表明，45#钢的电解电流适宜范围为0.7~1.5 A，TC4钛合金的电解电流适宜范围为1.0~1.5 A。并介绍了电解法在大规格金相试样的组织均匀性分析、低倍缺陷类型判断现场金相快速检测中的应用，讨论了该制样方法的使用范围。

关键词：电解法; 大规格试样; 金相检验; 现场检测

文中主要图表

（序号为文中序号）

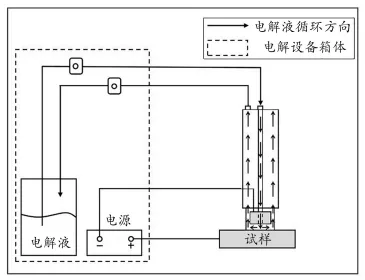

图1 便携式电解蚀刻设备工作原理示意图

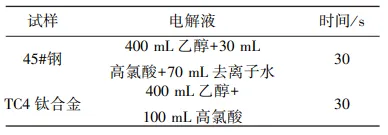

表2 电解参数

图2 不同电解电流下45#钢的表面形貌

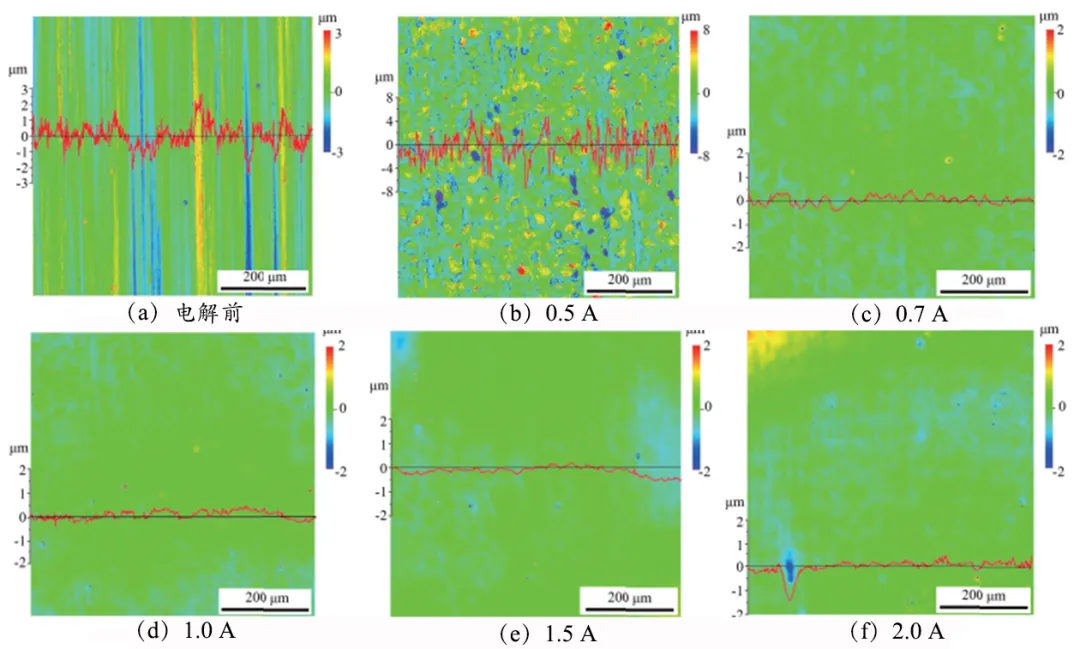

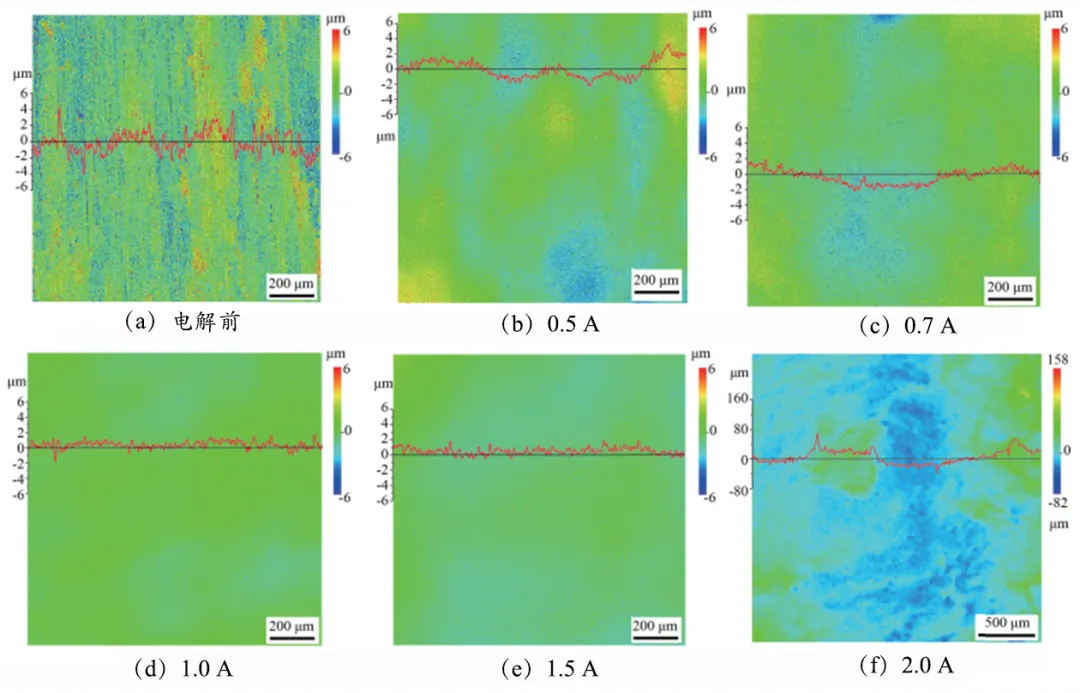

图3 不同电解电流下抛光处理后45#钢的表面轮廓

图4 不同电解电流下45#钢的金相组织形貌

图5 不同电解电流下TC4钛合金的表面形貌

图6 不同电解电流下抛光处理后TC4钛合金的表面轮廓

图7 45#钢棒料不同位置的金相组织形貌

图8 0Cr16Ni5Mo不锈钢棒料不同位置的金相组织形貌

图9 316L不锈钢管件不同位置的金相组织形貌

图10 TA2钛合金棒料低倍形貌

图11 TA2钛合金棒料不同位置的金相组织形貌

结论

（1）采用便携式电解抛光设备进行电解制样时，电解电流对试样制样效果的影响较大。对于45#钢试样，最佳电解电流为0.7~1.5 A；对于TC4钛合金试样，电解后可直接进行组织观察，最佳电解电流为1.0~1.5 A。

（2）电解法在大规格试样金相快速分析方面具有广泛应用前景，可在金相组织均匀性分析、低倍缺陷类型判断、现场检测等方面发挥重要作用。

（3）电解法可用于大部分金属材料的金相组织检验，但不适用于含有夹渣、孔隙、疏松、偏析等缺陷的材料和多相复合材料等的检验。

本文引用格式

张聪毅, 李春辉, 李志浩, 等电解法在大规格试样金相检验中的应用[J]. 材料开发与应用, 2024, 39(6): 98-105.

ZHANG C Y, LI C H, LI Z H, et al. Application of electrolysis method in metallographie test for large-sized samples[J]. Development and Application of Materials, 2024, 39(6): 98-105.
