首页 > 导航 > 防护技术 > 技术应用

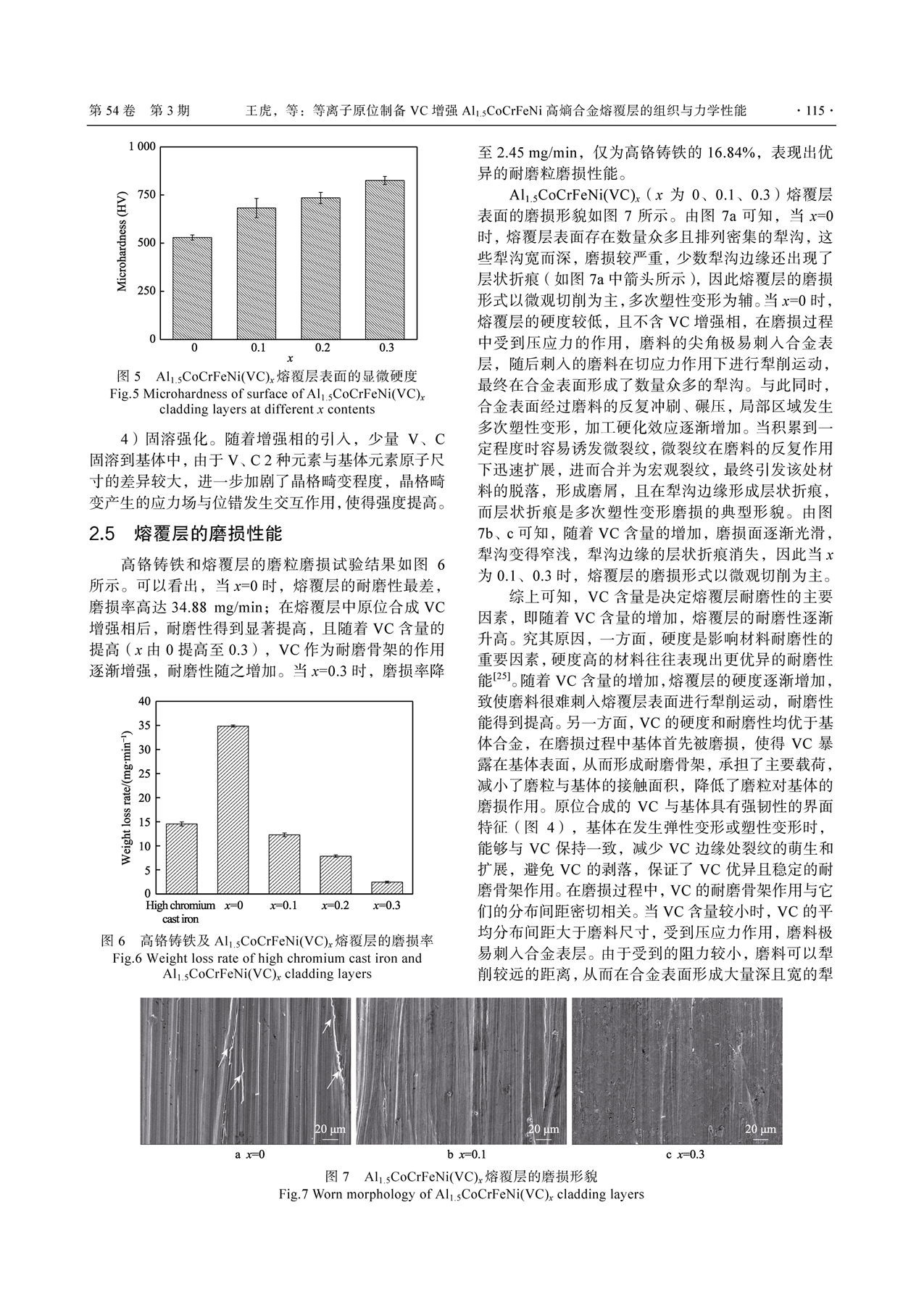

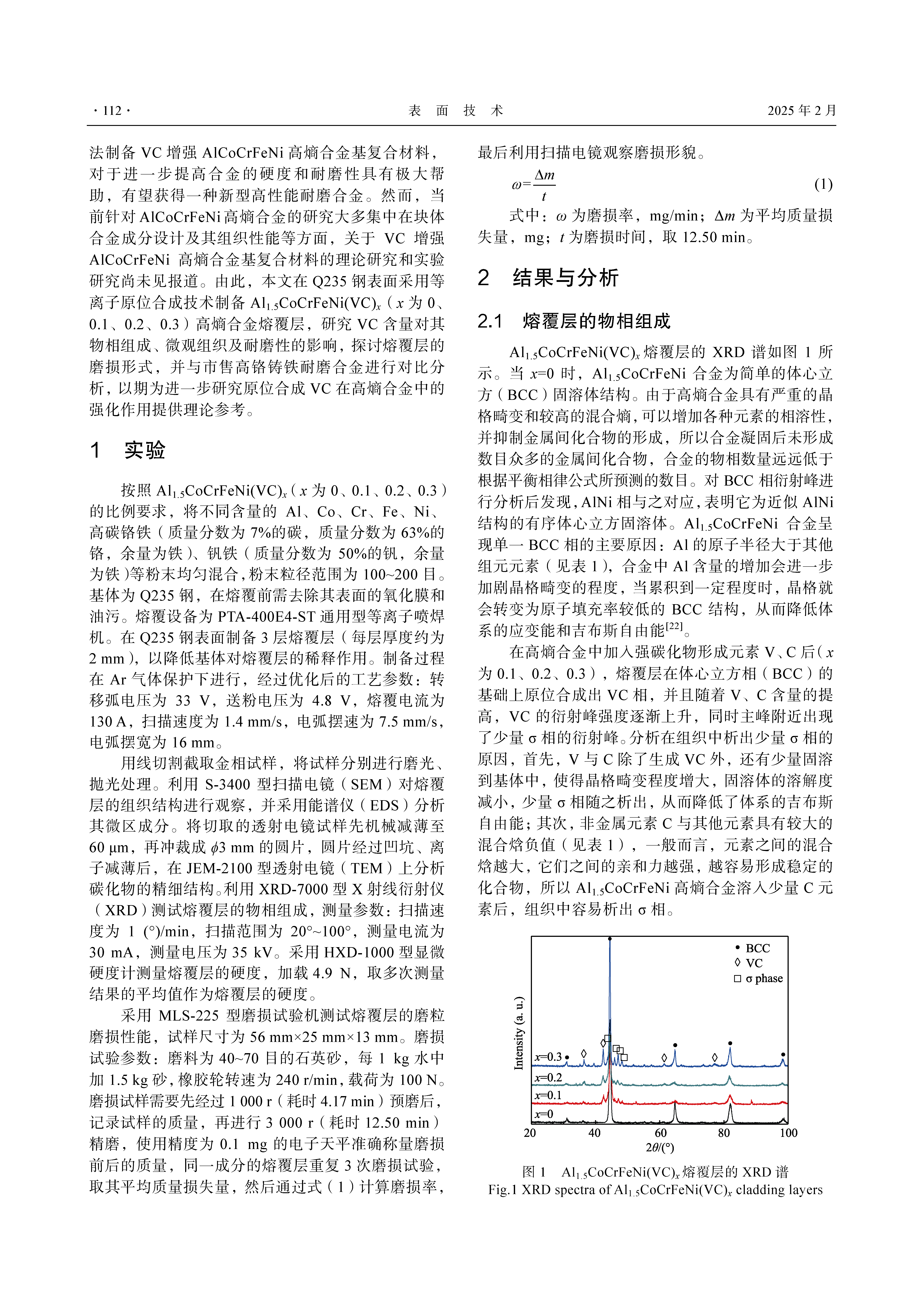

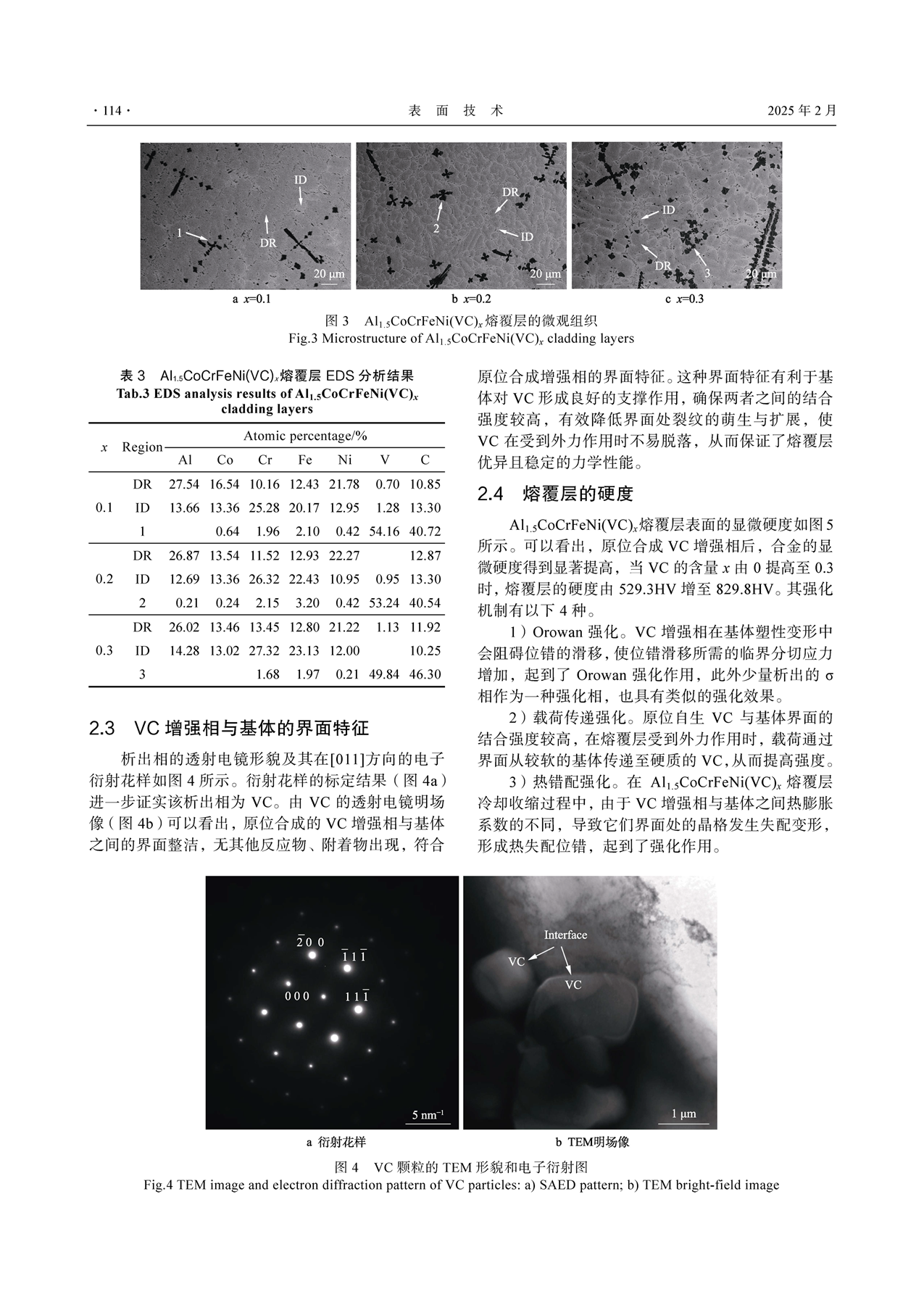

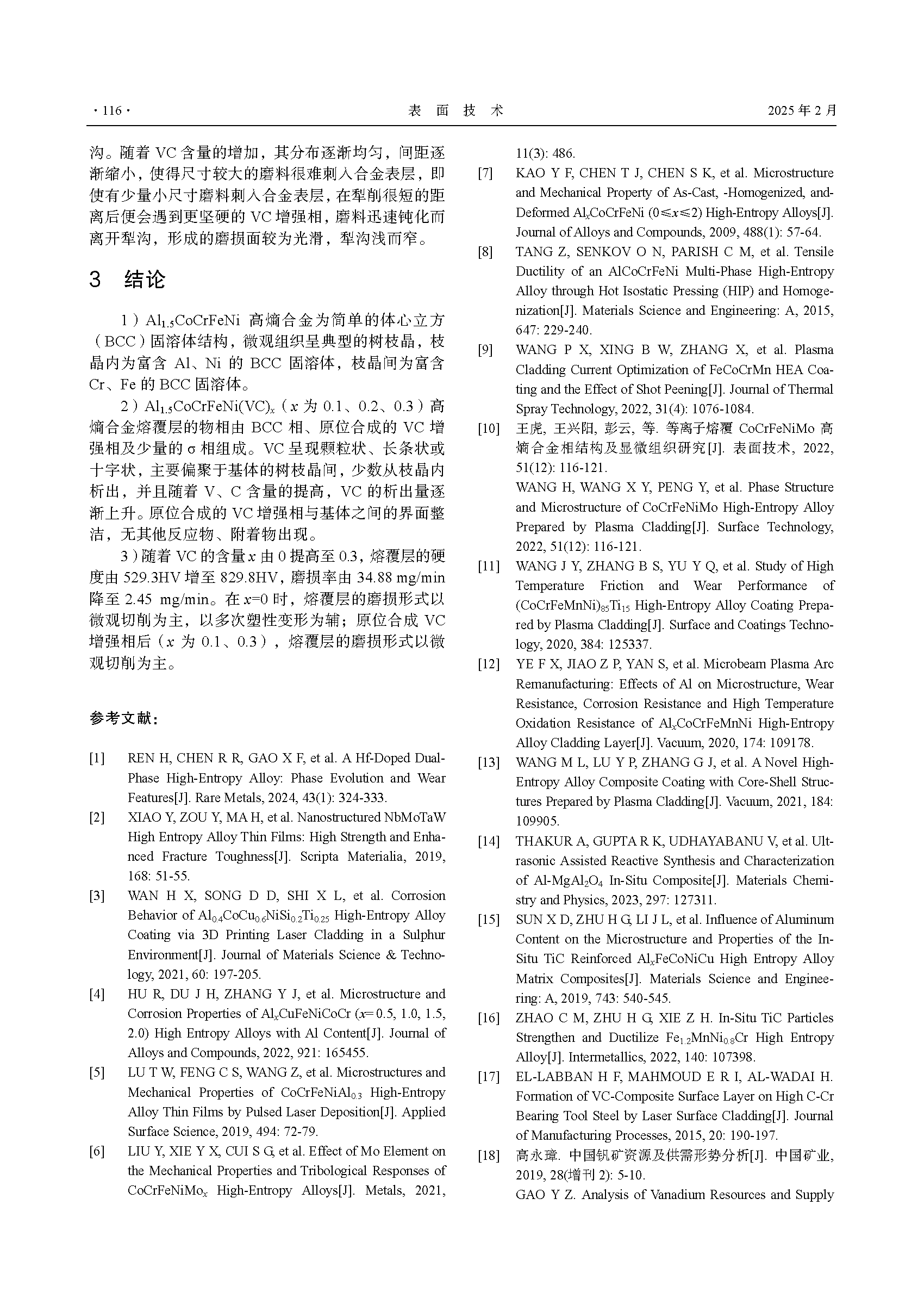

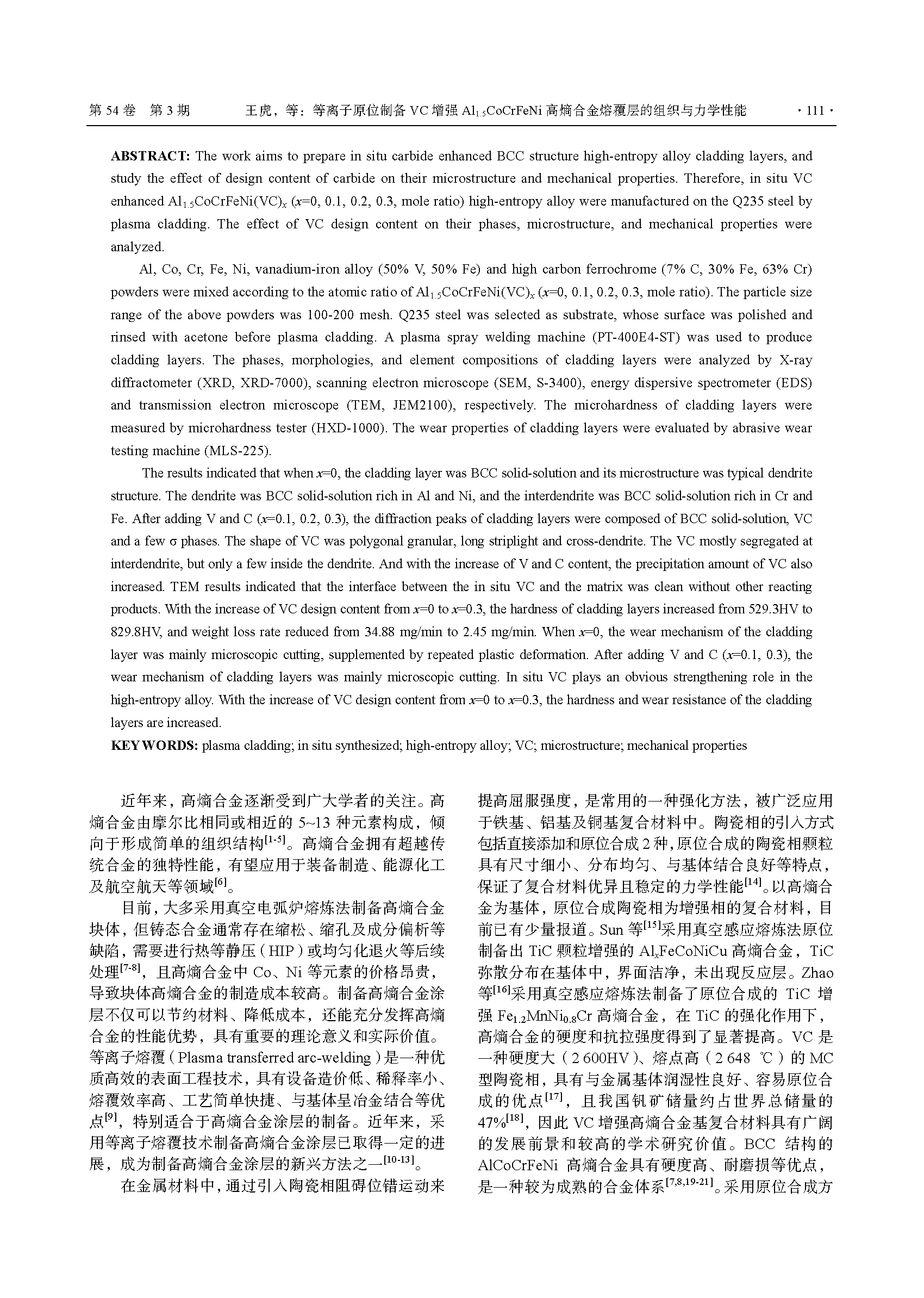

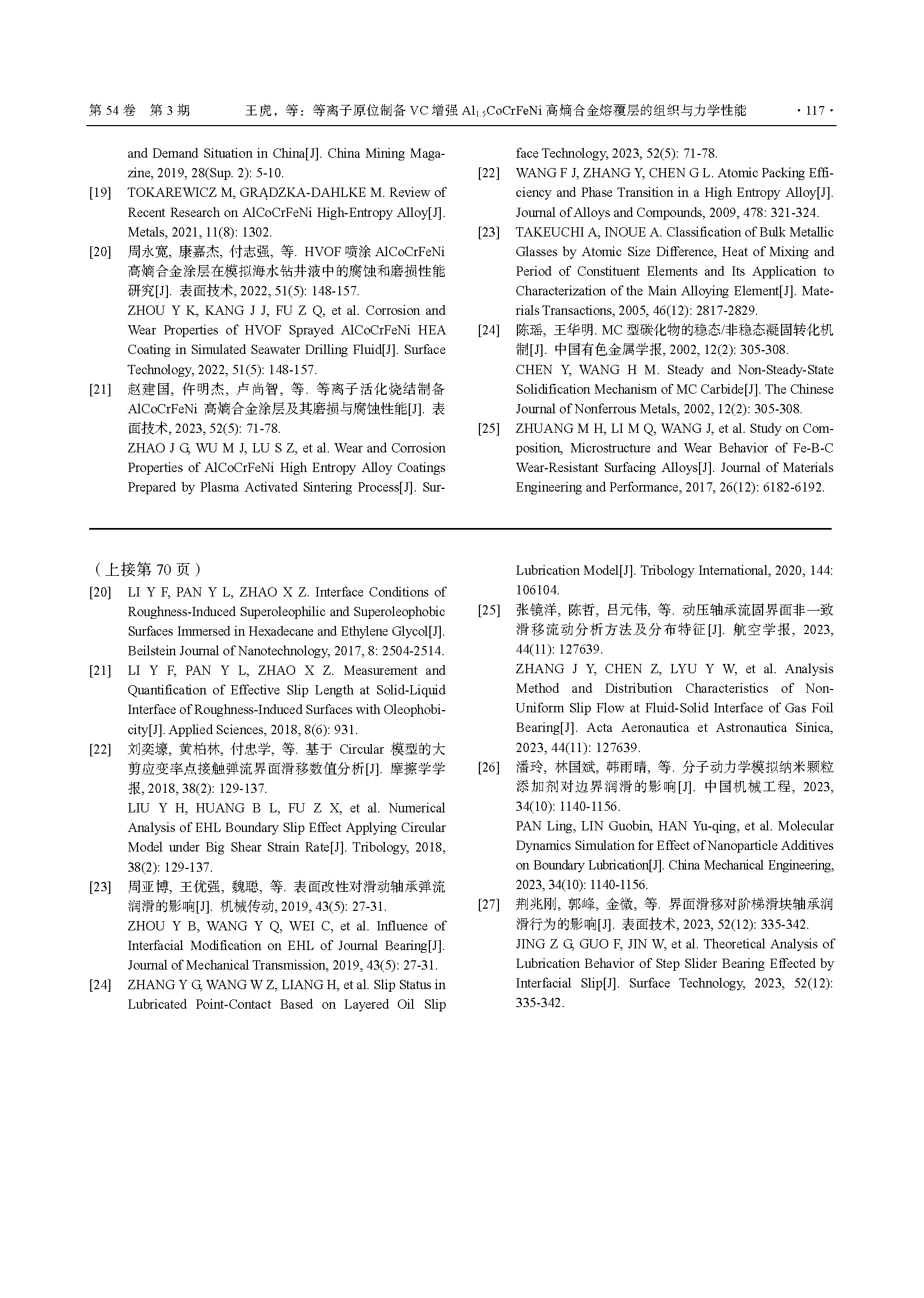

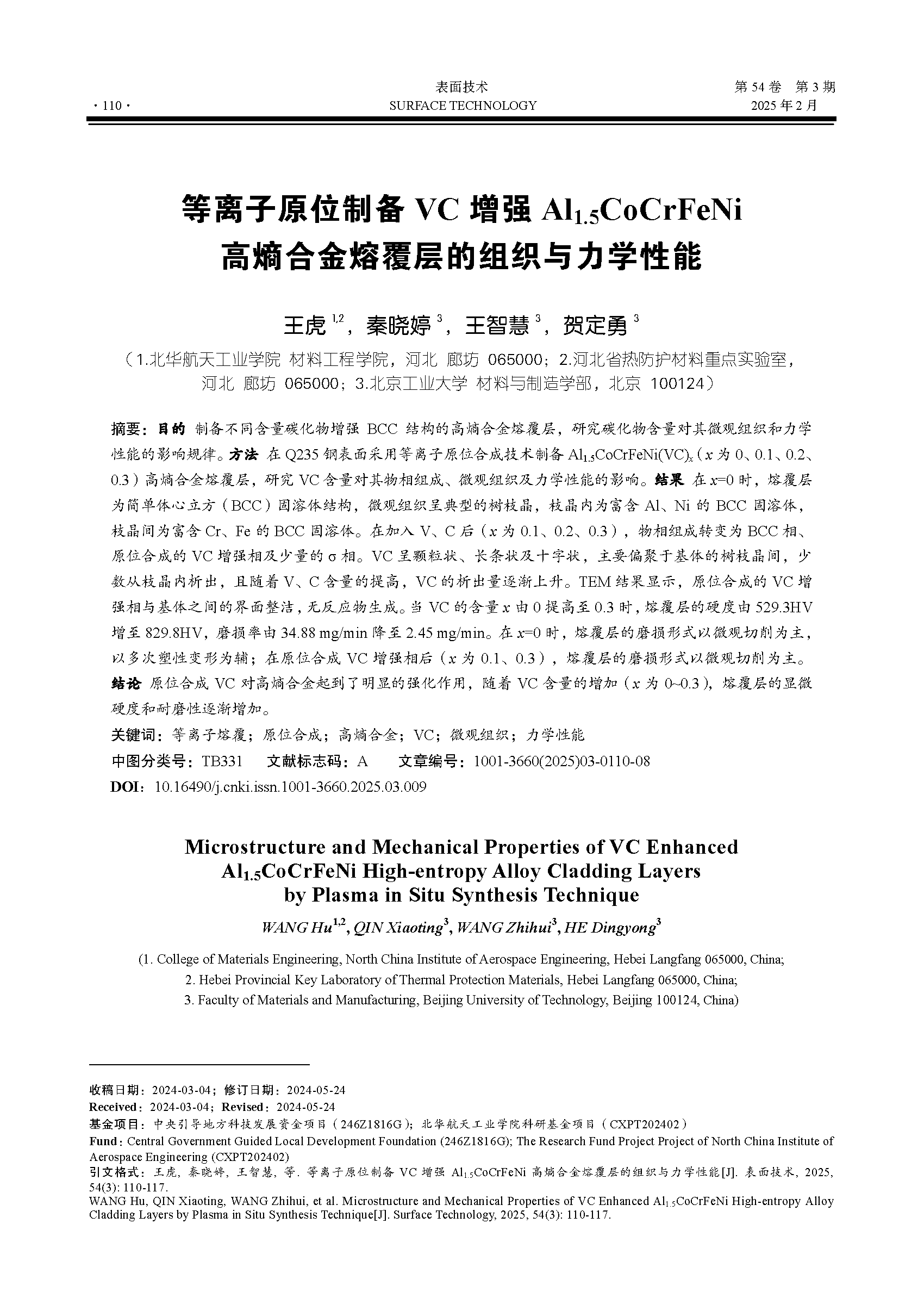

等离子原位制备VC增强Al1.5CoCrFeNi高熵合金熔覆层的组织与力学性能
2025-02-26 14:53:35 作者：王虎,秦晓婷,王智慧,贺定勇 来源：表面技术 分享至：















免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。

    标签：
相关文章
无相关信息

官方微信

《腐蚀与防护网电子期刊》征订启事

  • 投稿联系：编辑部
  • 电话：010-62316606
  • 邮箱：fsfhzy666@163.com
  • 腐蚀与防护网官方QQ群：140808414
文章推荐
英北海油气管道因腐蚀泄露 业内危机感加...
防治船舶锚链锈蚀损坏简便易用方法...
腐蚀环境对暖气片性能的影响...
防腐蚀材料多数易燃易爆 注意远离明火...
点击排行
9572
1侯保荣院士：“腐蚀调查”为防腐新技术推广应用打响第一炮
8947
2一文读懂高熵合金
8148
32021年度全国『杰青优青』最新立项名单汇总发布！
7799
42021年各省市杰青优青拟立项最新名单：近千人入选！
7090
52021年度全国『杰青、优青项目』评审立项最新名单
6970
6专家讲座2：断裂失效分析之金属断裂的微观机理与典型形貌
6557
7全名单！新一轮院士增选，这些院士候选人或将当选！
6349
8（神器+干货）EBSD技术在材料科学研究中的妙用
PPT新闻
“海洋金属”——钛合金在舰船的应用及其腐蚀防护

“海洋金属”——钛合金在舰船的
点击数：10180
腐蚀与“海上丝绸之路”

腐蚀与“海上丝绸之路”
点击数：7918
