16Mn(HIC)钢的高压分离器使用温度为50℃，处于10000 mg/L以上湿H₂S介质环境，是典型湿H₂S介质应力腐蚀环境。案例中的高压分离器由于在加工过程中错误开孔而使用非标准工艺进行了堵漏补焊，导致在16Mn(HIC)钢器壁上多出两圈焊缝，如图1所示。为了提供和积累判断和评价D405冷高压分离器安全运行的理论依据和实验数据，避免堵焊部位及其它部位SSCC（硫化物应力腐蚀）事故发生，也为积累国产16Mn(HIC)钢在湿H₂S环境中的应力腐蚀开裂行为的数据和理论，决定对其腐蚀规律进行实验室模拟研究。

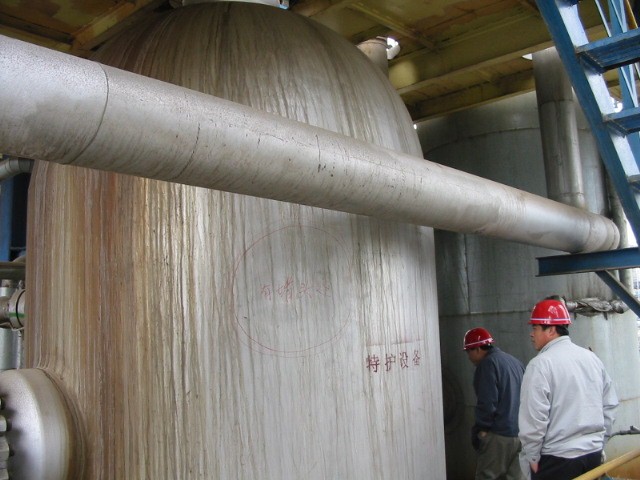

图1  被标注为“特护设备”的D405冷高压分离器

  研究分析结果表明：冷高分设备D405冷凝水中H₂S含量平均在20000mg/L左右，pH值平均为9.3，该设备操作温度为50℃，构成了典型的碱性湿H₂S腐蚀环境。冷高分设备D405冷凝水中总铁含量与H₂S含量有对应关系，表明D405设备主要腐蚀为湿H₂S腐蚀。D405设备腐蚀环境主要是由于加氢裂化中环饱和物质加氢反应生成的H₂S和NH₃造成的。在D405操作条件下，H₂S主要以HS^-的形式存在，NH₃主要以NH₄⁺的形式存在，这两种离子对设备的腐蚀起着主要作用。而在pH9.3±0.5范围内，焊缝组织的SSCC敏感性较低。因此，对设备采用连续pH检测和定期裂纹检测，对设备进行特护。这使得设备长期支付特护费用。
