化学镀研究进展——腐蚀防护之友

2012-12-01 00:00:00 作者：沈伟沈晓丹张钦京来源：《腐蚀防护之友》分享至：

　　作者用两种规格的多壁碳纳米管（MWCNT）：140nm×7μm，35nm管束。无活化前处理。

　　有机溶液成份为磷酸三丁酯TBP（简称T），2一乙基己基膦酸D2EHPA（简称D），煤油（简称Κ），含量是50%vTBP+5%ⅤD2EHPA+45%v煤油，简称50T5D45Κ，余类推。

　　有机活化溶液制备则首先将计量的钯盐或铜盐溶于水中，在分液漏斗中加入等体积的有机溶液，充分混合振荡约10mins，以便金属离子由水相转移进有机溶液相中，静置，分液出的有机溶液为活化液，待用。

　　活化是多壁碳纳米管有机活化溶液中含Pd90~110ppm，并加入2%vHBF₄（25%v）和20%v乙醇，活化时间4mins，活化后经充分水洗，干燥。

　　化学镀铜溶液组成为CuS0₄6~8g/L，EDTA35~45g/L，α，α一吡啶75ppm，水合乙醛酸10~20g/L；60℃，5mins。

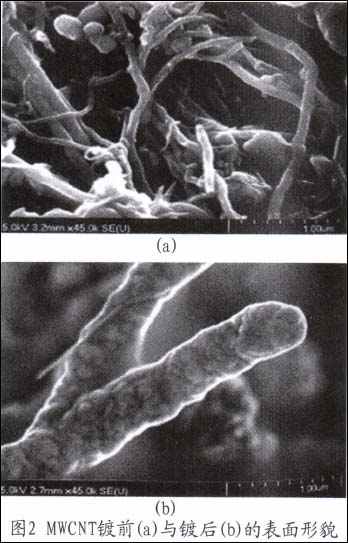

　　作者采用有机溶液活化方法实现了多壁碳纳米管，A1203陶瓷和聚酯薄膜表面化学镀铜，镀层完整、均匀，如图2所示。说明工艺可行，拟优级化工艺参数探讨反应机理，实现应用前景。

　　金属粉体材料

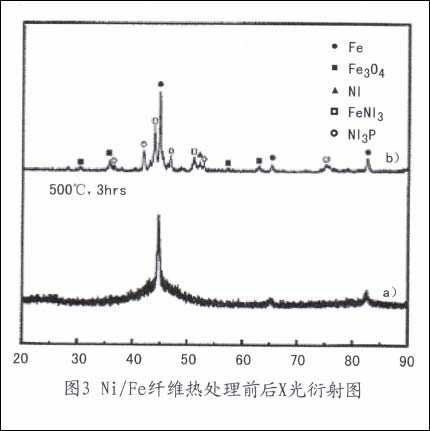

　　由于导电和抗电磁干扰材料的需求，金属粉体材料受到相当程度的关注。通常的金属粉体无论是球状还是片状粉体均存在一些缺点，如金属粉体的刚性形状会造成高分子复合材料中某种非均质分布，其高密度也会造成吸波材料过重，限制其应用。Jin Woo Yi等人选用聚酯纤维经化学镀镍或化学镀铁，然后高温除去聚酯纤维，获得形状规整的空芯粉体材料，粉体在环氧树脂复合材料中无沉降，均匀分散。镍/铁纤维热处理前后的X光衍射图，如图3所示。作者采用的技术路线具有参考价值。实验基体材料为聚酯纤维（70%PET/30%C0PET），Φ2μm，长度切断至0.5mm。

特殊纤维织物和电子薄膜

　　竹纤维

　　竹纤维是一种极其丰富的自然资源，竹纤维质轻，强度高，具有优秀的吸油性能。在“竹纤维织物经硅酮表面改性非钯催化化学镀镍”一文中，作者采用3一氨基丙基三甲氧基硅酮（APTMS）偶联剂对竹纤维表面改性，以还原态的Ag、Cu和Ni作为催化剂，实现了竹纤维化学镀镍硼合金，镀层结合力合格，表面电阻低，磁屏蔽性能好。所获竹纤维化学镀镍试样在30~1000MHz频率范围下的电磁屏蔽效率（SE）测试结果，SE均大于40dB（分贝），即屏蔽效率达99.99%，Ag盐活化试样的导电性能最佳，因此磁屏蔽效率突出。

　　凯夫拉纤维

　　凯夫拉（聚对苯基苯二酰胺，高分子取向）是一种十分优秀重要的工业织物纤维。凯夫拉纤维的表面金属化将应用于微电子、汽车、航空航天、医疗、高性能复合材料和军事工业。在“碘化法非钯催化工艺制备耐用的化学镀镍凯夫拉纤维”一文中，作者采用一种新颖的活化工艺，获得附着力优良的金属化凯夫拉。

　　这种工业使用的基本材料是单根直径约14μm的凯夫拉纤维，为离心甩干原料。碘化过程中，溶液组成为120.1mo1/L，KI0.4mo1/L，90℃×1h，碘化后经丙硐和去离子水洗。亲水化表面调整为1%wt十二烷基硫酸钠，室温×5mins。

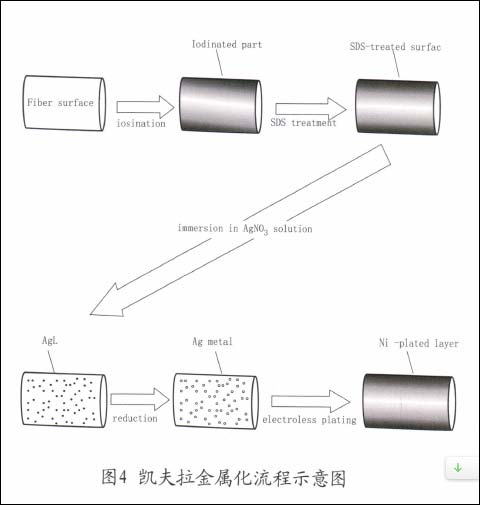

　　浸泡使用的AgN0₃溶液组成为0.1mo1/L AgN0₃，90℃×1h。还原时溶液组成为0.5%wt NaBH₄。化学镀Ni一B的镀液组成为0.2mo1/L醋、酸、镍，0.15 mo1/L NaH₂P0₂，0.1mo1/L柠檬酸。0.2mo1/L的DMAB，pH9.0，70℃×30mins。凯夫拉金属化流程如图4所示。
