本系列连载文章系统介绍鳞片胶泥的优缺点、原料、制造工艺、施工方法、改性方法等，旨在为防腐蚀行业各位同行对市场上非常热门的这一防腐材料有一系统深入的了解，并且更好地、恰当地用好它。



　　文|51fangfu 欧阳（老毒物）



　　鳞片胶泥的改性与特种鳞片胶泥



　　尽管玻璃鳞片胶泥有诸多优点，拿目前市面上使用最多的乙烯基酯树脂玻璃鳞片胶泥而言，它的优点：耐酸性非常好、抗渗性能极好、施工方便、综合成本低、性价比高。它的不足：底漆的耐温性能要求同样达到耐180℃级别，并且做到有一定柔韧性，这是目前乙烯基酯树脂行业较解决的问题；胶泥本身韧性不佳，容易发脆；尤其是在温度骤变下，胶泥底漆层与基材的粘结性能不佳， 容易脱落，尤其是基材处理不足时更容易出问题；温度骤变时，局部应力引起的应力后续集中，这是较难解决的。以上几个缺点的根本原因在于：乙烯基酯树脂玻璃鳞片胶泥的最终防腐层固化后的线性膨胀系数与基材有差异，尤其是在高温时，体现得尤为明显， 高温下与基材的粘结性能不能很好得保证， 乙烯基酯树脂中的极性键是羟基，还不足以完全象环氧键那样起到的粘结效果好，并且基材处理要求较高，而实际施工中，工程方的基材处理往往都是应付了事。因此需要有针对性得对乙烯基酯树脂玻璃鳞片胶泥涂料进行改性。



　　底漆改性，要求既耐温又具备一定柔韧性。目前在国内能提供这样底漆的厂家， 完美解决这个问题的，几乎没有。目前市场绝大多数的做法是：把高交联密度型VER 或者类似的树脂，添加丙烯酸、甲基丙烯酸、甲基丙烯酸甲酯等其它极性较高，又能参与交联固化的稀料，制成底漆打底的，打底完一道后，再在底漆中添加少许粉料（多为石英粉之类）再上非常稀的胶泥一道，然后再上特高温胶泥中涂和面涂。也就是说，现行的做法是并没有去找专门的底漆，而是拿耐高温的乙烯基酯树脂，极性单体稀释后直接作为底漆来用。当然现在国内已经出现了一种有机硅复合耐高温的乙烯基酯树脂的底漆了，目前基本上上还是停留在各公司研发实验室中试中，在实际中并未得到大量应用。有机硅树脂的引入会大大提高底漆的耐温级别。聚氨酯改性耐高温乙烯基酯树脂底漆也已经有了新的尝试，但至今还没有看到案例中成熟的应用。



　　超低线性膨胀率改性。为了降低耐高温的乙烯基酯树脂玻璃鳞片胶泥的线性膨胀系数，做到更佳接近基材，同时又能很好得提高胶泥本身的韧性和耐冲击性能，有效地防止温度骤变过程中的脱落和耐应力变化的不足，目前市场上一些人已经开始尝试并使用一些改性剂对现行的VER 胶泥进行改性， 主要方向有：



　　添加热塑性高分子塑料粉末



　　添加热塑性高分子塑料的粉末，比如PET、PP、PE、ABS 这些高分子材料，在胶泥中起到低收缩剂的作用，降低收缩的同时，提高了整个胶泥涂层的韧性，从另一个侧面来改善涂层的耐温骤变耐应力变化不足容易脱落的问题。一些原来做涂料的现在也做VER 玻璃鳞片胶泥的厂家正在朝这个方向努力，并且已经市场化，笔者已经见过这方面的厂家工程师。百慕新材料技术工程股份有限公司的乙烯基酯树脂鳞片胶泥就属于这一类，有兴趣的读者也可以向百慕新材咨询。



　　添加有机硅类特耐高温的物质或助剂



　　添加一些有机硅类特耐高温的物质或助剂，提高整体胶泥涂层的耐温级别，笔者也见过这方面的厂家工程师。这方面做法的公司主要集中在一些做耐高温涂料的公司，如西安利澳公司的耐高温鳞片涂料属于这一类。



　　添加线性膨胀系数更小的鳞片或其它物质



　　添加线性膨胀系数更小的鳞片或其它物质（如金属鳞片、陶瓷粉、碳化硅鳞片、氮化硅）到胶泥中去，使得最终的涂层的硬度强度提高更多，涂层的线性膨胀系数更加接近无机或金属基材，也能从另一个侧面来改善涂层的耐温骤变耐应力变化不足容易脱落的问题。大连顾德公司的杂化防腐材料， 尽管采用的是环硅类聚合物为有机材料份， 但里面添加的鳞片就属于金属鳞片类材料， 可以划分到这一大类的改性方法中来。



　　添加柔性有机纤维



　　添加柔性有机纤维。要求纤维做成短丝，便于最终的喷涂和镘涂。喷涂的柔性纤维改性玻璃鳞片胶泥涂料，在国内还没有厂家做，目前只有美国的萨维真和日本富士化工的生产的柔性玻璃鳞片胶泥涂料可适用于喷涂，其它厂家的柔性玻璃鳞片胶泥涂料目前还只能适用于镘涂。



　　云母鳞片防腐胶泥涂料



　　云母是一种含水铝硅酸盐的化合物， 含有不同的金属离子，所以有白云母和金云母及白云母的亚种-绢云母之别。云母的结构属于斜晶体，常呈六方片状，平均粒径15μm。经过特殊剥离加工的云母薄片称为高纵横比的云母，其表面光滑，折射率高， 分解温度高（>850℃ ）、耐热性好，耐化学性和耐候性均佳。



　　同玻璃鳞片一样，云母鳞片可与环氧树脂、乙烯基酯树脂、丙烯酸树脂、聚氨酯树脂等配制成云母鳞片防腐胶泥或涂料，具有突出的耐候性和耐腐蚀性。同一配方的对比试验表明，云母鳞片防腐胶泥或涂料与玻璃鳞片防腐胶泥或涂料的理化性能相当，但防腐性能更好。通过扫描电子显微镜分析可知，云母鳞片在树脂中的分散良好，处于多层重叠平铺状态，与漆膜表面呈平行排列， 组成一层抗化学腐蚀和阳光辐射的保护层， 阻止大气和潮气侵透，从而提高了漆膜的抗渗性和耐候性。由于云母鳞片具有弹性，鳞片间能够滑动，从而防止了漆膜应力集中而龟裂，提高了漆膜的防腐性和耐久性。因此， 云母鳞片防腐胶泥或涂料不仅可以用作防腐底漆，还可以部分取代钛白作为防腐面漆， 用于各类防腐领域。



　　云母氧化铁鳞片防腐胶泥涂料



　　云母氧化铁的化学成份是a-Fe2O3，由于其片状结构类似云母，故称为云母氧化铁。其结晶体呈片状或平板状的六角形，具有较大的径厚比，直径从几十微米到100μm 以上，厚度一般几微米到几十微米。云铁鳞片均匀地分布于涂膜中，形成封闭性很好的致密涂层，有效地阻隔腐蚀介质的渗透，防止紫外线对涂膜的降解。涂膜固化时收缩率低， 使机械强度增加；表面有较好的粗糙度，利于增加底漆和面漆的层间附着力。尤其是耐高温（ 云铁鳞片1000℃不变色），价格低， 应用广泛同。



　　云母氧化铁鳞片可与多种防腐树脂， 如酚醛醇酸、氯化橡胶、环氧、聚氨酯等配合制备性价比不同的鳞片防腐胶泥或涂料， 适应不同的防腐市场需求。根据其特点，云铁鳞片主要用作各种腐蚀环境中钢结构涂层的底漆和中间漆。用于富锌底漆或喷锌喷铝涂层之上既对整个涂膜起到良好的封闭屏蔽作用，又降低涂层的造价。有时因其耐紫外线辐射的功能亦可用于防腐面漆，如法国的埃菲尔铁塔和国内的长江大桥的涂装。玄武岩鳞片防腐胶泥涂料



　　玄武岩鳞片为透明、灰绿色片状， 尺寸分布在25 ～ 30mm 范围内，厚约为3μm。它是由灰黑色的火山岩浆玻璃经特殊加工而成的。玄武岩鳞片能改善聚合物材料的防腐性能并提高耐磨性，因为单层平均厚度为500μm 的涂层有150 ～ 200 层鳞片，形成层状曲折结构，相对一般的耐腐蚀层穿透率降低为原来的1/10 ～ 1/15。并提高其机械性能和热变型温度，工作温度为― 200 ～ 1000℃。相对普通玻璃鳞片而言，玄武鳞片中铁氧化物、二氧化钛、氧化铝、氧化钙含量较高，碱性氧化物则较少（ 如SiO2 含量，玻璃鳞片为75%，而玄武鳞片则为25%），从而导致玄武鳞片有比玻璃鳞片更好的耐酸碱性、耐候性、介电性及热变形度， 增强了耐腐蚀性能。相对普通的鳞片涂料而言，玄武岩鳞片涂料中不仅存在曲折渗透导致的腐蚀速度降低，同时还具有很强的耐酸碱性，使玄武岩鳞片涂料的防腐性能十分突出，在同类鳞片涂料中具有明显的优势。玄武岩鳞片涂层与相关传统涂层相比，耐磨性提高了1.5 ～ 2 倍，对金属和混凝土有很高的粘附强度，工作温差达60℃，使混凝土的耐寒性增长5 ～ 6 倍。鉴于玄武鳞片涂料优异的物理化学性能，完全可以替代玻璃鳞片涂料用于石油、化工、船舶、桥梁、建筑、大坝等防腐领域。目前，国内在该产品的开发和应用上还是空白，国外也仅有前苏联等少数国家在研究之中，我国北部和西部地区有丰富的资源，亟待进一步地开发和应用。



　　不锈钢鳞片涂料



　　目前市面上非常热的高温烟道杂化防腐方案，其中就用到了金属鳞片。



　　不锈钢鳞片是用含有Cr18% ～ 20%、Ni10% ～ 20%、M03% 的超低碳不锈钢（ 即316L 不锈钢），经溶化、脱氧、雾化后再研磨、筛分（ 干法研磨或湿法研磨） 而成的，有干粉和浆状两种类型。一般为近似圆形的薄片， 周边开裂不完整，其直径<100μm，厚度<0.5μm。由于铬形成了一种钝化防锈膜， 而且这种防锈膜因机械损伤后能自行恢复， 再加上它在涂膜中的片状平行排列形成屏蔽膜，阻挡了外来的化学介质的侵蚀，按测算， 在涂层中的不锈钢鳞片层的分布可达到上百层。使其具有比玻璃鳞片涂料更为优异的耐蚀性、耐光性、耐磨性、耐高温、耐酸碱和耐水性。



　　不锈钢鳞片不仅可用于溶剂型的各类鳞片配套树脂中，还可用于各类水性基料和粉末涂料中。它与其它颜料的相容性也很好，能产生协同效应，如在涂料中加入较少量的不锈钢鳞片，同时加入氧化锌等，可获得极佳的保护效果。由于耐热性高，可制成有机硅耐高温涂料，使用温度可达900℃。此时，有机硅烧掉后的SiO2 晶格将不锈钢鳞片粒子封闭其中，在底材上形成保护膜。采用不同粒度的不锈钢鳞片在涂膜中能产生不同的光学效果，由此还可用作效应颜料。但是，传统生产的不锈钢鳞片太厚，密度在2g/cm3 以上。涂层厚，易沉淀。近年来， 国外采用新工艺生产出超薄型不锈钢鳞片， 如果用Novamet 公司生产的不锈钢鳞片密度在0.8 g/cm3，片径在10 ～ 30μm，厚度在0.6μm。这样可以开发出厚度仅为数十微米，防腐性能却能达到数百微米的超薄型不锈钢鳞片涂料。近10 年来，不锈钢鳞片得到了推广和应用，不仅用作防腐底漆，还可用作装饰性面漆。如石油化工、钻井平台、汽车、船舶、能源、电子、医疗器械、烹调器具等。但是，较高的成本和价格限制了广泛的应用，只能用于特殊要求的防腐工程和防腐产品。



　　锌铝合金鳞片防腐涂料



　　普通锌粉属于球状锌粉，因具有电化学反应，通过“牺牲自己”而保护金属，故被大量用于金属的预涂底漆和防锈底漆。但锌粉含量超过80%时会造成涂层的多孔性， 再涂上面漆时会产生气泡，或收缩，出现裂纹。且易沉淀不便施工。为此德国、比利时和美国等公司开发了锌粉鳞片。鳞片状锌粉有优良的屏蔽性能、平行搭接性能、电接触性能、易悬浮的性能，从而使锌片涂层在减少用量的前提下仍比球状锌粉涂料有更好的防腐性和施工性。



　　铝鳞片是由纯度99.5% 的金属铝加工成的薄片，表面有一层致密透明的氧化膜，使之保持稳定的化学性能。有良好的导热性与极强的遮盖力；良好的光、热反应使涂层拥有优良的耐光、丽候性；良好的封闭作用提高了涂层的抗渗透性。



　　锌铝合金鳞片综合了锌、铝鳞片的优点，不仅具有优良的耐蚀性而且对基体能起着牺牲阳极的保护作用。锌铝鳞片具有良好的延展性，其鳞片规格容易控制，可方便地获得较高的鳞片比表面积。锌铝鳞片本身耐热性好，导热系数高，表面光线反射率高，因而可像不锈钢鳞片一样提高涂层的耐热、耐候性。锌铝合金鳞片的规格：厚为0.1 ～ 1μm，片径为50 ～ 150μm，锌铝重量比为0.45。



　　锌铝鳞片在许多性能方面优于玻璃鳞片，特别是弹性率、可挠性和可塑性，有助于涂层的可形变性以及鳞片与树脂粘附性的增强。但其耐磨性略逊于玻璃鳞片，这主要是因锌铝鳞片硬度低于玻璃鳞片。



　　从涂层的渗透性比较来看，在两种鳞片直径和体积百分比含量（20%） 及乙烯基酯树脂用量几乎完全相同的情况下，锌铝涂层的水蒸气透过率明显低于玻璃鳞片涂层， 约1:2.5 倍。从涂层的耐盐雾性比较来看， 同样条件下，玻璃鳞片涂层的划痕处很快生成红锈，而锌铝鳞片涂层在26d 出现轻微划痕锈。这是由于锌铝合金对金属基材有牺牲阳极保护作用。同时在一定程度上能够与某些渗入的腐蚀介质（ 如H2O、O2、SO3 等） 发生电化学反应而将其逐步消耗，减少对基体的接触腐蚀。可见，锌铝鳞片涂料防腐性能优于玻璃鳞片涂料。



　　锌铝鳞片优异的防腐特性还被用于重防腐环境下钢结构的热喷锌、热镀锌涂层； 溶剂型或水性富锌涂料；单组份锌加涂料（ 施工、维修方便，成本较低） 以及刁美特、达克罗技术，制备水性锌（ 铝） 铬膜或无铬锌铝膜复合涂层取代传统的热镀锌成为金属表面处理的环保型新工艺。



　　石墨鳞片涂料



　　石墨鳞片是一种层状结构的天然固体润滑剂，资源丰富且价格便宜。石墨鳞片结晶完整，片薄且韧性好，物化性能优异，具有良好的传导性、导电性、抗热震性，耐腐蚀性等。鳞片石墨广泛用于冶金、涂料、轻工、电器、化工等行业。作为涂料功能填料主要用作防火涂料和导电涂料。



　　用作防火填料的是可膨胀石墨，它是以天然石墨鳞片为原料，经化学或电化学处理而得到的一种石墨层间化合物。可膨胀石墨在受热条件下体积急剧膨胀（ 最高可达300 倍） 窒息了火焰，同时生成膨胀物，达到隔绝火焰，延迟或中断火焰蔓延的作用， 且本身不燃，柔软性好，表面能高，炭化层强度好。但是膨胀体的体积和用量要选择适宜。试验表明，150μm 的颗粒、30% 的膨胀倍数、5% 的用量最为合宜。



　　鳞片石墨可直接作为碳类导电填料、亦可制成复合导电填料用于导电涂料。但由于石墨鳞片的添加量较大，会使涂料的性能变脆而使其应用受到一定限制。因此，采取措施进一步提高石墨的导电性，有效降低石墨鳞片的添加量。国内天华化工机械研究院开发了高温耐腐蚀树脂为基料，以导静电能力较强的大片状实体石墨鳞片为主要骨料， 以本体强度高、耐磨性好、抗形变开裂性好的短切纤维材料为功能性填料的无溶剂厚膜型导电涂料。该涂料具有抗腐蚀介质渗透、固化残余应力小、抗基体形变开裂性好、长效导静电的特点。可用于原油储罐内壁导静电涂装。资料报道，采用化学镀技术对石墨粉体施镀金属如铜、镍、银等制备复合导电填料，以30% 的量用于导电涂料中，不仅其导电性很好，且防腐性进一步提高。



　　柔性鳞片涂料



　　目前这类鳞片涂料内衬在国内还极少出现，在国外已经有了，比较有代表性的是美国的萨维真公司的产品。其原理是利用有机纤维，如PET、PP、PA 等热塑性材料纤维， 制成鳞片状，再和玻璃鳞片混合使用，再采用树脂作为粘结剂材料，制成柔性鳞片内衬材料。



　　该改性方法的难点在于：1、有机纤维的选择，不同的有机纤维的耐热、和树脂的含浸性能不一样，这些都对有机纤维的选择增加了难度；2、有机纤维鳞片在树脂中的团聚，也是较难克服的一点；3、将柔性内衬制成利于喷涂的材料，更是不易；4、施工难度较大；⑤成本高。



　　该改性方法的优点在于：将整个鳞片内衬由刚性材料往柔性材料内衬方向引导， 改变了原来整个内衬层的韧性不足、受应力应变不足、容易脱落的最大缺陷。



　　有关柔性鳞片内衬材料的特点及使用， 由于在国内出现特别少，笔者了解也非常有限，建议感兴趣的读者，向笔者好友，萨维真公司中国区代表夏群先生索取相关资料。



　　氯磺化聚乙烯鳞片涂料



　　氯磺化聚乙烯玻璃鳞片涂料是以氯磺化聚乙烯橡胶为主要成膜物，掺加以玻璃鳞片为主要的抗渗材料的一种高效抗渗耐蚀涂料。偶联剂为了提高玻璃鳞片的憎水性、悬浮性和分散性，增加与树脂的黏结力，采用偶联剂对玻璃鳞片表面进行处理。常用的表面处理剂有硬脂酸、硅油和氨基硅烷等。加入量为玻璃鳞片量的涂料0.5% ～ 4% 触变剂是制造重防腐涂料不可缺少的成份。它的作用是防止厚浆涂层流挂和涂料中固体分沉淀，增加涂料的表面黏度。常用的触变剂有气相二氧化硅、滑石粉、有机膨润土等， 加入量5% 左右增塑剂：主要是降低树脂的玻璃化温度，增加可塑性和涂层的韧性。氯磺化聚乙烯玻璃鳞片涂料选用酯类增塑剂为宜。其用量为0% ～ 30% 之间固化剂环氧树脂固化剂选用T31 固化剂，性能良好、毒性小，使用温度范围宽，施工方便剂选用苯、酮、醇类混合溶剂，其溶解性和工艺性氯磺化聚乙烯涂料具有特有的交联体系，由于交联固化后结构稳定，所以具有优良的耐腐蚀性能，良好施工性能，在石油化工，建筑、制药工业防腐领域中广泛应用氯磺化聚乙烯涂料之所以有良好的耐蚀性能，是由它的分子结构所决定的，是具有高的饱和结构的高分子橡胶。由于这种高度的饱和结构，才赋于了涂料优良的耐酸碱盐性能和卓越的抗臭氧、耐老化性能。在氯磺化聚乙烯涂料中加入适量的玻璃鳞片，它在涂料中表面中平行重叠排列，增加厚度，提高抗渗性能。



　　氯磺化聚乙烯玻璃鳞片涂料使用温度100 ～ 120℃，耐磨、耐冲击。抗渗、抗紫外线、抗老化，具有良好的韧性，是优良的建筑防腐涂料，也可用于设备内部。它的特点是对氧化氢环境有良好的耐蚀性，能耐80% 四氧化二硫、50% 铬酸、50% 过氧化氢等腐蚀， 对碱、盐、大气、臭氧及多种有机物都有良好的抗蚀能力，但不耐石油类及芳烃类介质。



　　氯化橡胶鳞片涂料



　　氯化橡胶玻璃鳞片涂料由氯化橡胶、合成树脂、增塑剂、玻璃鳞片、颜料、助剂等组成，特性具有优良的耐水及耐化学介质腐蚀性，耐候性和耐干湿交替性，干燥迅速， 施工方便，漆膜坚韧，附着力好，机械强度高，可低温施工，可适用于船舶、 集装箱、港口机械及各种钢结构，混凝土表面作防腐涂料。



　　氯化橡胶是由天然或合成橡胶经氯化改性后得到的白色或微黄色粉末，无味、无毒，对人体皮肤无刺激性，具有良好的粘附性、耐化学腐蚀性、快干性、防透水性和难燃性。氯化橡胶防腐涂料广泛用作建筑涂料、化工防腐涂料、阻燃涂料、船舶及海洋钢结构防腐涂料，与常温固化环氧树脂涂料并列为当今世界防腐涂料的两大体系。



　　氯化橡胶玻璃鳞片涂料产品特点：① 耐日光老化，保护中层和底层涂层；②使用方便。单组份，开桶后搅匀即可使用。可采用高压无气喷涂、刷涂、辊涂等多种方法施工；③干燥快，施工不受季节限制，－ 20℃～ 40℃均可正常施工，间隔4 ～ 6h 即可重涂；④对钢铁、混凝土、木材均有良好的粘结力；⑤防腐蚀性能好， 氯化橡胶属惰性树脂，水蒸汽和氧气对漆膜的渗透率极低，具有优异的耐水性，耐盐、耐碱、耐各种腐蚀气体，并具有防霉、阻燃性能，耐候性和耐久性良好；⑥维修方便，新旧漆膜层间附着力好，复涂时不必除掉牢固的旧漆膜。



　　氯化橡胶玻璃鳞片涂料产品适用范围： 适用于码头、船舶、水上钢铁结构、油罐、煤气罐、管道、化工设备及厂房钢结构的防腐蚀，也适用于墙壁、水池、地下甬道的混凝土表面装饰保护。不适用于与苯类溶剂接触的环境。



　　FVC鳞片涂料



　　FVC 鳞片涂料，尽管目前在市场已经出现，但并不多。就其原因，就是FVC 鳞片涂料一旦做厚了，尤其是抗渗效果特别好的玻璃鳞片加入之后，挥发性有机溶剂就很难在成膜时挥发出来。FVC 鳞片是在前文章节有介绍。



　　SiC等耐磨料改性



　　引入玻璃鳞片的同时，引入SiC 刚性填充料等，降低线性膨胀率，做到更佳接近基材。在实际制作过程中利用复合玻璃钢的方案，选择性使用耐腐蚀耐温树脂，可以做到非常好的耐磨耐腐，耐温冲击的效果。该领域的特殊鳞片胶泥，多用于金属泵叶轮、金属风机叶轮、金属搅拌器叶轮、金属搅拌杆、反应釜/ 器、机械设备等的修复，也可直接用于耐磨设备的内衬，如德国的Duchting 泵和设备。



　　特种鳞片胶泥修补剂



　　有机类树脂，如乙烯基酯树脂、双马来酰亚胺树脂等，和瓷粉、石墨粉、玻璃鳞片等无机填料以适当的方式混合，可得到一些具有特殊功能的修补材料。国内在这方面起步相对较晚，而仅停留在搪瓷反应釜的修补方面。关于这一块，可以参见后文“水玻璃及搪瓷/ 胶泥/ 玻璃钢复合树脂重防腐” 的介绍。



　　搪瓷（搪玻璃）表面硬而脆，机械强度很低，表面硬度比较大，受到冲击力的作用即行破碎。设备在运输、安装的过程中， 常常导致搪瓷表面出现脱瓷现象，造成罐体腐蚀而无法使用。所采用的修复材料，需要具有的优越的粘着性能及均衡合理的化学、物理性能，完全满足设备的工艺要求。



　　对金属防腐材料、搪瓷及玻璃防腐设备进行修补，可采用这类特种鳞片胶泥修补剂。笔者认识该领域做的较好的“福世蓝” 公司，以下是“福世蓝”高分子复合材料修补剂信息。



　　典型牌号EE-121K：一种适用于浸泡环境下的抗高温、抗强化学腐蚀的特种胶泥保护材料。性能：①可很好的粘着于各种金属、橡胶、混凝土、塑料等材料；②在完全浸泡的环境下有极好的抗高温性能；③抗强化学腐蚀性能，可以抗几乎所有的无机强酸和有机酸的腐蚀，抗盐、抗所有的有机溶剂、抗燃油、航空煤油和汽油。应用：用于高温，强腐蚀，一般涂料不能工作的环境， 可以用来保护各种金属和混凝土；可修复和保护各种搪瓷罐体、金属罐体、管道、阀门，避免腐蚀；特别用于浸泡环境下的高温，强化学腐蚀的搪瓷反应釜的修复和整体保护。EE-121K 固化物机械特性：邵氏硬度：90；弯曲强度：493kg/cm2；拉伸强度： 423kg/cm2；拉伸延伸率：0.58%；压缩强度：880kg/cm2；粘结力（ 拉伸剪切强度）： 141kg/cm2； 热胀系数（-30 ～ +30 ℃）： 24.6×10-6℃。

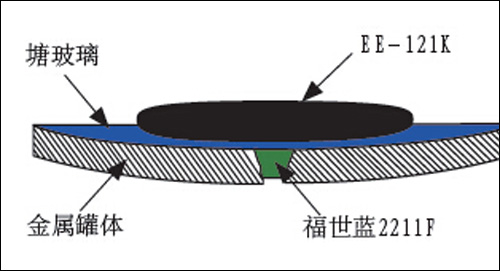

　　“福世蓝”特种胶泥复合材料修复搪瓷设备的作业如下：①表面处理。用磨光机打磨裸露的金属表面，彻底清除表面及渗入基体组织的介质。用扁铲之类的工具将损坏部位周遍（扩大100mm）的玻璃表面打毛， 增加粘接面积及粘接效果。用丙酮或无水乙醇等有机溶剂进行脱脂处理。②调和材料。严格按照比例调和，并搅拌均匀，直到没有色差。③涂抹材料。将调和均匀的EE-121K 材料涂抹到处理好的待修金属表面，并将腐蚀穿孔的罐体进行填补。再将材料涂抹到整个修复表面，第一层要薄，并反复按压、涂抹，以便使材料和基体充分侵润、粘接。当涂抹厚度较大时，涂层内易夹入气泡，每次涂层厚度不宜太厚，可采用多层涂抹的方法增加至要求的厚度。完全固化后，即可投入生产运行。④强制固化。8h/49℃；或3h/121℃，3h/121℃比较好，可以达到材料性能的98%（必须考虑材料与玻璃的膨胀系数来确定固化温度）。修复后的搪瓷界面示意图如图3。更多关于“福世蓝”材料的修复案例，请咨询福世蓝公司。


如图修复后的搪瓷界面示意图
