试验与研究进展、成果

　　（1）材料大气腐蚀数据积累

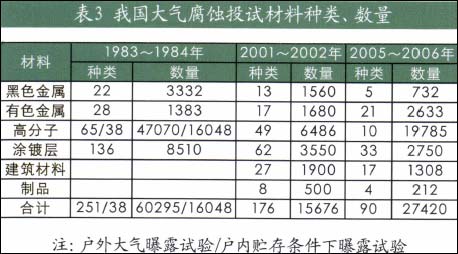

　　“大气腐蚀站网”根据国家需要，组织大规模投样有三次，分别在l983~1984年、2001~2002年和2005~2006年期间进行，各类试样种类、数量见表3.

　　历经30年“大气腐蚀站网”两个发展时期的试验，积累了六大类材料（制品）在13个典型大气环境下的腐蚀数据计约l0多万个；大气环境因素（气象、大气腐蚀性物质）63000余个；编写了我国大气环境下国产常用黑色金属、有色金属、高分子材料和保护性涂（镀）层腐蚀数据汇编和我国典型大气环境因素汇编；编制了材料受大气腐蚀后的典型腐蚀图谱；建立了国产常用材料大气腐蚀数据查询服务系统。


　　（2） 材料大气腐蚀研究

　　①材料环境腐蚀、老化行为研究。研究了北京、沈阳城市大气污染主要因素对材料大气腐蚀影响；典型铝合金材料在海洋大气中腐蚀敏感性及原因；北方高寒气候与南方气候环境下，高分子材料老化行为差异、特征及与太阳紫外能量关系的研究；腐蚀性严酷的万宁湿热海洋大气、重庆酸雨大气环境下，碳钢、低合金钢与耐候钢腐蚀性差异及金属喷涂层耐腐蚀行为研究；我国不同大气环境下不锈钢大气腐蚀的规律。

　　②碳钢、低合金钢大气腐蚀行为预测。通过研究，分别获得了各个试验站环境下钢的大气腐蚀发展动力学关系式中幂函数参数n与钢的化学成份之间定量关系。按D=Atn关系式进行预测，发现全部钢种的预测计算值与实际值吻合。由此率先提出在我国典型大气环境下通过碳钢、低合金钢合金元素以及环境因素预测其腐蚀行为的方法。

　　③碳钢、低合金钢残余元素对腐蚀的影响及新型耐候钢的研发。由17种碳钢、低合金钢的长期暴露试验结果发现，在其残余元素规定含量范围内，适当调整P、CU、S的量，可使其耐蚀性提高50%~l00%,基此发现，成功开发了经济型的耐候钢。

　　④我国大气环境腐蚀性研究及典型地区大气腐蚀性等级图。通过大量试验和科学分析，首次提出了我国典型大气环境类型的腐蚀性等级；通过研究，绘制了辽宁和海南两个地区性的大气腐蚀等级图。

　　⑤我国西部特殊大气环境材料腐蚀研究。通过在我国西部地区拉萨（高原）、库尔勒（沙漠）、敦煌（沙漠）、景洪（热带雨林）、格尔木（盐湖地区）等有代表性环境下，开展材料腐蚀研究，发现以前许多没有进行深入探讨的腐蚀行为机理。同时采用标准高分子材料，对高原环境的老化严酷性进行了分析。

　　（3）试验方法标准化及提供技术支撑通过多年的研究实践，建立了我国完整的大气腐蚀试验方法体系，并形成标准化；同时结合研究成果制定，完善了我国腐蚀与防护及材料环境适应性的技术标准。针对国家重大建设工程，开展钢结构和混凝土结构耐久性控制技术研究，包括服役环境腐蚀性评估、钢结构防腐蚀设计、防护材料质量技术指标控制等相关领域研究。

研究成果在国民经济建设中应用

　　我国大气环境腐蚀研究成果已在国家重大基础设施建设、工业设备及产品加工制造、材料的改性与新材料、新技术开发以及国防建设中获得广泛应用，并在国民经济与国防建设中日益发挥积极作用。


　　水利、水电工程建设中的应用

　　针对举世闻名的三峡水利工程开发建设，20世纪90年代在长江三峡地区的葛洲坝、三斗坪、秭归开展自然环境腐蚀研究，积累了100种金属、涂镀层材料、腐蚀数据近5000个。


　　自1984年，先后承担了金属及金属涂层在三峡地区的环境腐蚀研究；金属结构防腐蚀措施研究；闸门及金属构件在三峡水、大气中的腐蚀与防护对策；金属复合喷涂及稀土铝合金喷涂层研究及其封闭涂料选择的研究；抗高速水流冲蚀和泥砂磨损的抗蚀材料选择和工艺研究；永久船闸结构锚杆自由段防蚀复合涂层耐蚀性试验研究；大坝排沙复合钢管焊缝区腐蚀及治理；三峡混凝土大坝表面防护等8个专项研究。

　　上述研究成果为中国长江三峡总公司和水利部长江水利规划勘测设计研究院所采用，分别在三峡水利枢纽的临时与永久船闸、各种工作门及检修门、拦污栅、永久船闸锚杆自由段、三峡混凝土大坝等设施及其结构的防腐蚀设计中获得应用。

　　此外，二滩水电开发公司建设的锦屏水电站有关钢结构防护技术设计方案、隔河岩、王甫洲、万安等水利工程防腐蚀中也相继采用了这些成果。

 2/3   首页 上一页 1 2 3 下一页 尾页
