核电站地脚螺栓腐蚀失效和预防措施
2012-12-01 00:00:00 作者:苗顺超 乔培鹏 申罡 来源:《腐蚀防护之友》 分享至:


  酸洗液残留造成的腐蚀


  2010年8月,静机处人员在执行工作中对废液处理系统的废树脂箱进行地脚螺栓力矩校核时,发现一颗地脚螺栓完全断裂,断口呈锥形,表面被大量褐色腐蚀产物覆盖,螺栓孔内有残余褐色腐蚀产物,宏观形貌如图3所示。

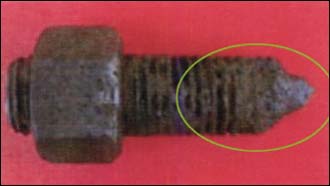

  图3 废树脂箱地脚螺栓腐蚀形貌


  在对冷却器净化除气存储和处理系统容器进行检查时发现4颗地脚螺栓完全断裂,如图4所示,复核螺栓力矩时又有2颗断裂,断口观察发现复核力矩前残余连接仅约2mm。

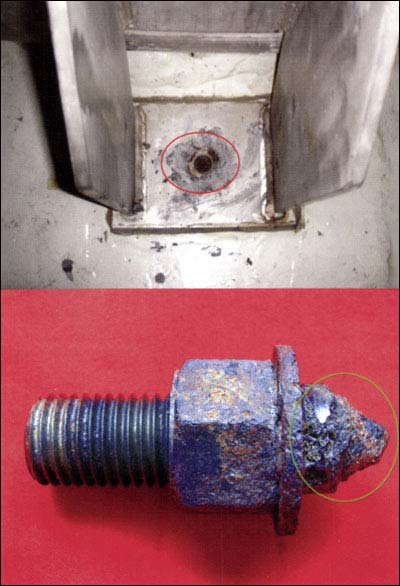

  图4 地脚螺栓断裂整体形貌


  通过腐蚀产物及现场情况分析,地脚螺栓腐蚀主要是由于在酸洗、钝化处理过程中,渗入地脚螺栓孔内并残留,形成侵蚀性环境,酸洗液对螺栓形成了腐蚀。螺栓外表面与地脚螺孔内表面的间隙约1mm,而螺栓与混凝土之间的缝隙更小,随着螺栓在残留液中发生腐蚀,间隙中腐蚀产物聚集,很容易形成缝隙环境。地脚为不锈钢,地脚螺栓为XG18低合金钢,在有电解质溶液(如酸洗液)时,将发生大阴极小阳极的电偶腐蚀,腐蚀产物的形成加速了缝隙腐蚀的发生。


工程建设阶段存在的问题


  地脚螺栓坑池内存在大量积水


  2011年3月18日,对国内某在建电站除盐水分配系统的除盐水箱进行现场检查时发现,两个水箱的12个地脚螺栓已初步定位在安装部位,坑池内残留大量雨水,圆钢腐蚀明显,如图5所示。

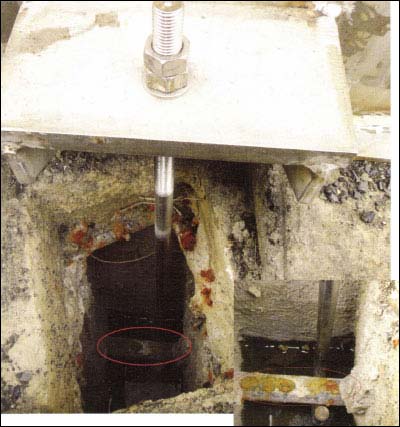

  图5 地脚螺栓及圆钢锈蚀


  地脚螺栓出现明显锈蚀


  地脚螺栓坑池位置比周围罐基础位置低,雨水、酸洗液等很容易在地脚螺栓位置聚集。2011年5月31日,在地脚螺栓安装一个多月后检查发现,除盐水箱地脚螺栓已安装完成,部分地脚螺栓已出现明显锈蚀现象,如图6所示。

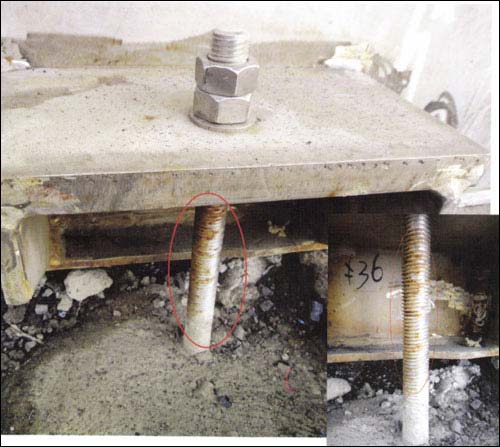

  图6除盐水箱地脚螺栓锈蚀
