国家材料水环境腐蚀试验站网综述

2011-12-01 00:00:00 作者：杨朝晖黄桂桥来源：《腐蚀防护之友》分享至：

试验方法和试验标准

　　为了规范材料水环境腐蚀试验，提高水环境腐蚀数据的可靠性和可比性，2006年国家材料自然环境腐蚀试验站网组织相关专家制订了统一的材料水环境腐蚀试验规程：《国家材料环境腐蚀试验站网材料水环境腐蚀试验规程》。本规程适用于各种材料的大气环境、水环境和土壤环境腐蚀试验及结果评定。

　　《国家材料环境腐蚀试验站网材料水环境腐蚀试验规程》包括国家材料环境腐蚀试验站网材料环境腐蚀试验总则、材料水环境腐蚀试验通则和材料水环境腐蚀试验细则三部分。材料水环境腐蚀试验细则中包括金属、保护层和混凝土与钢筋混凝土材料水环境暴露腐蚀试验细则和环境因素监测细则。

　　《国家材料环境腐蚀试验站网材料水环境腐蚀试验规程》的制订中参照了《GB/T577-2005金属和合金的腐蚀金属和合金在表面海水中暴露和评定导则》、《GB/T6384-1986船舶及海洋工程用金属材料在天然环境中的海水腐蚀试验方法》、《JB/T8424-1996金属覆盖层和有机涂层天然海水腐蚀试验方法》和《GB/T12763海洋调查规范等标准》。

　　《国家材料环境腐蚀试验站网材料水环境腐蚀试验规程》中引用的标准有《GB/T1654-1996金属和合金的腐蚀腐蚀试样上腐蚀产物的清除》、《GB/T12336-1990腐蚀数据统计分析标准方法》、《GB/T18590-2001金属和合金的腐蚀点蚀的评定方法》、《GB/T1766-1995色漆和清漆涂层老化的评级方法》、《GB/T1766-1995色漆和清漆涂层老化的评级方法》、《GB6461-2002金属基体上金属和其他无机覆盖层-经腐蚀试验后的试样和试件的评价》、《GB6461-2002金属基体上金属和其他无机覆盖层一经腐蚀试验后的试样和试件的评价》、《GBJ82-1985普通混凝土长期性能和耐久性能试验方法》、《GBJ81-1985普通混凝土力学性能试验方法》、《ASTMC876-1991混凝土中钢筋半电池电位的标准测试方法》等。

　　水环境全浸试验可采用固定式、浮动式和吊挂式试验装置，固定式试验装置包括可潜试验架、栈桥、码头等，试样在最低水位下0.2~2m，距水底0.5m以上。浮动式试验装置包括浮船、趸船、浮筒等。试样在水面下0.2~2.0m。吊挂式，只限于在流速低、风浪小的地点采用。水环境全浸腐蚀腐蚀试验装置如图3所示。

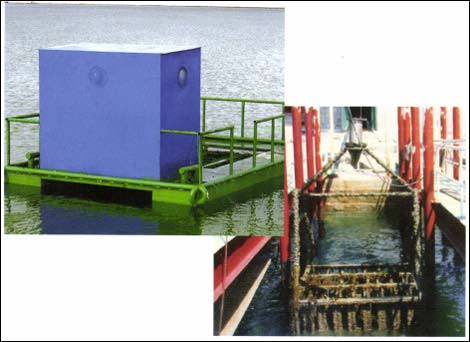

　　图3 水环境全浸腐蚀试验装置：浮船（左）和提出水面的固定式试验架（右）

　　《国家材料环境腐蚀试验站网材料水环境腐蚀试验规程》中对试验后试样的处理和结果评定有详细规定，包括试样拍照、腐蚀产物和生物污损观测、腐蚀速率计算、点蚀深度和缝隙腐蚀测量、腐蚀类型确定、保护层的外观评级和保护评级等。这样才能保证获得材料腐蚀的全面信息。

　　国家材料环境腐蚀试验站网制订的水环境腐蚀试验规程还有：

　　（1）《国家材料环境腐蚀试验站网金属材料长尺电连接试样海水暴露腐蚀试验规程》。本规程适用于金属和合金天然海水长尺电连接试样暴露腐蚀试验，试样贯穿海洋大气、飞溅、潮汐、全浸和海泥区。模拟钢（金属）桩的腐蚀行为如图4所示。

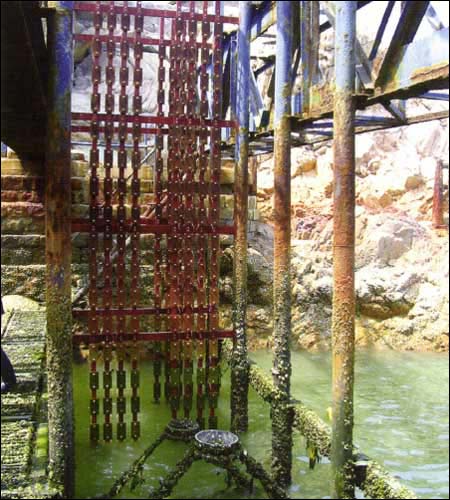

　　图4 长尺电连接试样暴露试验

　　（2）《国家材料自然环境腐蚀试验站网动态海水腐蚀试验规程——管流法》。本规程适用于管材在流速低于10米/秒的天然海水中进行的管路冲刷腐蚀试验，以及上述条件下的电化学试验。

　　（3）《国家材料自然环境腐蚀试验站网动态海水腐蚀试验规程——旋转法》。本规程适用于评价金属及合金在海水中的耐冲刷腐蚀性能。

水环境腐蚀数据积累和应用

　　腐蚀数据积累

　　1982年我国建立了由青岛、厦门、榆林3个试验站组成的全国海水腐蚀试验站网（国家材料水环境腐蚀试验站网前身）。同年，国家科委立项资助“常用材料海洋环境腐蚀试验研究”重点项目，在我国3个海水腐蚀试验站进行50种常用金属和21种涂镀层材料海洋环境暴露1、2、4、8和16年的试验，1983和1984年分两批投样。

　　1988~1989年在舟山海水腐蚀试验站投放了四十余种常用金属材料，进行暴露1、2、4和8年的试验。这是我国第一次进行多类金属和涂镀层材料大规模的腐蚀试验研究，这在世界上也是罕见的。

　　至2002年，通过海水腐蚀站网全体人员20年的通力合作，系统地积累了71种常用金属及涂镀层材料在我国青岛、舟山、厦门、榆林4个试验站的飞溅区、潮汐区、全浸区暴露1、2、4、8和10年的腐蚀数据。投样11295片（根），积累腐蚀数据45156个。得到了50种金属材料在青岛、舟山、厦门、榆林4个试验站的海水腐蚀电位序。研究总结了试验材料在海水环境中长期暴露的耐蚀性和腐蚀规律。

　　2002年，国家科技部科技基础工作专项基金项目“材料（制品）水环境腐蚀试验站网和数据库”启动。2002和2003年在我国水环境腐蚀试验站进行了第二次大规模的材料投试工作，进行暴露1、2和4年的腐蚀试验。金属材料（制品）34种，涂镀层材料13种。在青岛、舟山、厦门海水试验站，武汉长江水试验站，郑州黄河试验站，格尔木盐湖水试验站进行投样试验。投样总数4468片（件），积累腐蚀数据16960个。

　　2005年，国家科技基础条件平台建设项目“国家材料水环境腐蚀试验站网建设”正式启动。在加强试验站建设的同时，2006年在7个水环境腐蚀试验站进行47种材料包括32种金属材料、9种涂镀层材料和6种建材的暴露1、2、4和8年的试验。投放试样4575片（件）。

2/3 首页上一页 1 2 3 下一页尾页

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
