引言

    加速腐蚀试验是飞机结构日历寿命评定的重要方法，加速环境谱的编制则是开展加速试验的前提。目前大多数的环境谱研究是针对金属裸材和涂层结构[1-4] , 但是随着复合材料在飞机上的用量越来越大，复合材料的腐蚀问题也不容忽视。由于复合材料的老化不是基于电化学反应，并且与涂层的老化机理也有较大区别，故适合于金属基材和涂层的加速环境谱不再适合用于复合材料的加速试验。为进行日历寿命评定，必须建立针对复合材料的加速试验环境谱。本文以护航直升机典型复合材料为研究对象，在分析影响复合材料环境因素的基础上，提出了一种适合复合材料的加速环境谱并预计了加速关系，随后开展了舰上自然暴露试验和试验室加速腐蚀试验，用腐蚀程度对比法对估算的当量关系进行了验证，为处于海洋环境下服役的飞机的日历寿命评定奠定了基础。

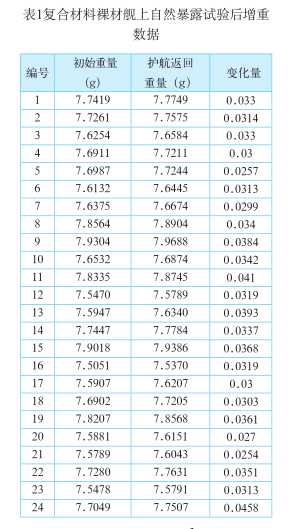

    复合材料裸材增重数据分为6区间，计算得到均值为 0.033，方差为 0.0048，2χ =2.094 ＜2χ0.05 7.815，故显著度水平 0.05 情况下复合材料裸材增重符合正态分布。

    表 3 为复合材料裸材加速腐蚀 6 周期后增重数据，表 4 为数据统计处理结果。复合材料加速腐蚀吸湿增重点数分为 6 区间，计算得到均值为 0.033，方差为 0.0053，2χ =5.18 ＜2χ0.05 7.815，故显著度水平 0.05 情况下复合材料裸材吸湿增重符合正态分布。



    （2）复合材料腐蚀形貌分形维数统计

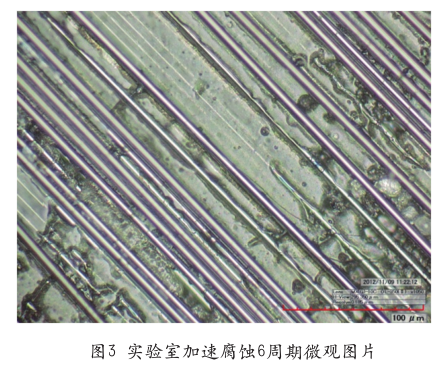

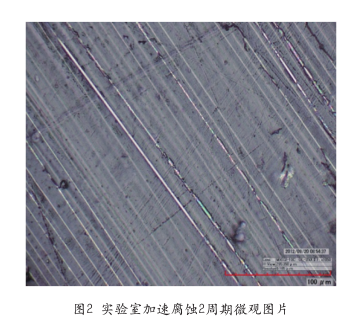

    复合材料裸材表面存在着大量的微孔、裂缝或沟槽、气孔、杂质等，随着自然环境暴露或实验室加速环境的作用时间的延长，复合材料表面的裂纹或缺陷不断增大，其表面腐蚀老化形貌越来越粗糙复杂，如图 2-3 所示试验室加速腐蚀不同周期复合材料裸材表面微观形貌。故复合材料表面腐蚀老化图像包含着大量的腐蚀信息。物体表面形貌图像分形维数能度量物体表面的粗糙度和复杂度，表面越复杂越粗糙，分形维数越大，可作为评估复合材料腐蚀的指标。

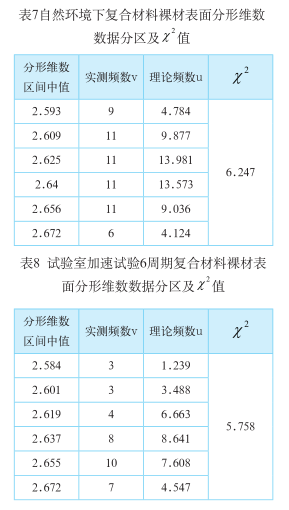

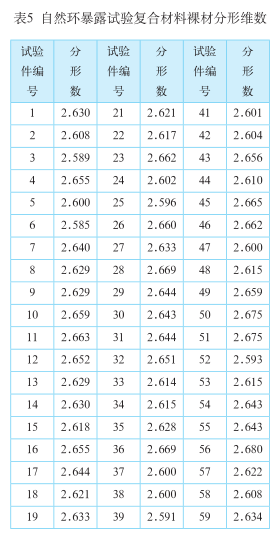

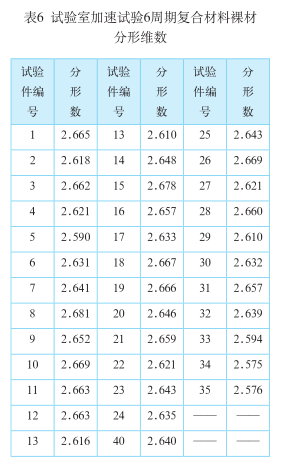

    表 5-6 为利用分形维数计算程序计算的自然暴露和试验室加速腐蚀后复合材料裸材表面分形维数，表 7-8 为对应的数据统计处理结果。根据表 5 的数据，可算得均值为2.631，方差为0.025.2χ =6.247 ＜2χ0.05 =7.815， 故 显 著度水平 0.05 情况下复合材料裸材分形维数符合正态分布。根据表 6 数据，可得其均值为 2.640，方差为 0.028，2χ=5.758 ＜2χ0.05 7.815，故显著度水平0.05 情况下复合材料裸材分形维数符合正态分布。





    4 当量关系验证

    （1）吸湿量验证

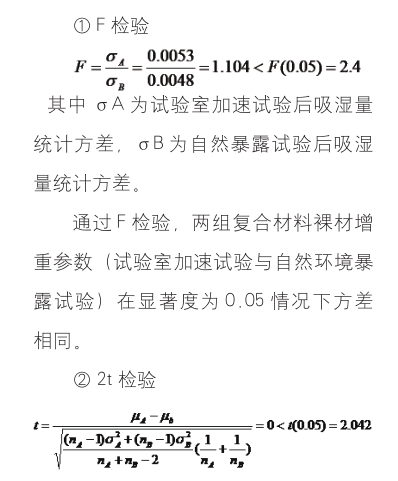

    通过对比自然环境暴露与实验室加速腐蚀 6 周期试验（浸泡与紫外线照射）后试验件的吸湿量，利用概率分析验证其腐蚀程度的一致性。





    其中 σ A 为试验室加速试验后吸湿量统计方差，σ B 为自然暴露试验后吸湿量统计方差，μ A 为试验室加速试验后吸湿量均值，μ B 为自然暴露试验后吸湿量均值，n A 为试验室加速试验后吸湿量数据样本量，n B 为自然暴露试验后吸湿量数据样本量。

    通过 t 检验，两组复合材料裸材增重量（试验室加速试验与自然环境暴露试验）在显著度为0.05情况下均值相同。

    结果通过 F 分布和 t 分布检验，可得出两组数据来的方差和均值在 95%置信度下一致，即复合材料裸材加速腐蚀 6 周期对增重参数的影响相当于舰上自然暴露一年的时间。

    （2）微观腐蚀形貌验证

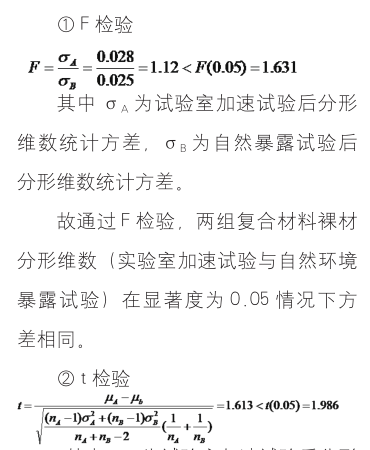

    其中 σ A 为试验室加速试验后分形维数统计方差，σ B 为自然暴露试验后分形维数统计方差，μ A 为试验室加速试验后分形维数均值，μ B 为自然暴露试验后分形维数均值，n A 为试验室加速试验后分形维数数据样本量，n B 为自然暴露试验后分形维数数据样本量。

    通过 t 检验，两组复合材料裸材分形维数（实验室加速试验与自然环境暴露试验）在显著度为 0.05 情况下均值相同。

    结果通过 F 分布和 t 分布检验，可得出两组数据的方差和均值在 95% 置信度下相同，故在两种腐蚀环境 - 时间历程条件下，复合材料表面的分形维数再次验证了复合材料裸材结构的腐蚀当量关系，即复合材料裸材加速腐蚀 6 周期对其表面分形维数的影响相当于舰上自然环境暴露一年。

    5 结论

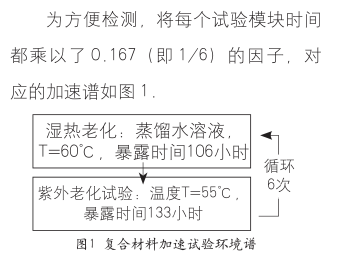

    本文建立的复合材料在海洋大气环境的环境谱由“紫外照射”和“湿热老化”两个环境块组成。从吸湿量和微观形貌两个方面对比，舰面暴露一年和实验室加速腐蚀 1434 小时试验件腐蚀程度在95% 置信度下一致。
