隐蔽--这大概是每一个狙击手要遵循的重要原则之一。而他穿着的迷彩服则是隐蔽的重要手段。于是，设想如果有一种跟变色龙一样的，可变换颜色的衣服该多好。它可以实现目标在移动、环境在变化，刚才还在草丛中与自然环境融为一体的大兵，到了黄土坡上可能就暴露无遗。

    北京大学与南京工业大学最近合作的一项研究成果，让人们在这个目标上更近一步。他们开发出一种可以在低电压下转变颜色的织物。

    这种材料稳定性高、变色性能优异、所需电压低，在伪装用军事材料上具有很大的应用前景。如果再结合以智能环境颜色识别系统，我们或许还可以憧憬真正自动变色伪装的迷彩服。

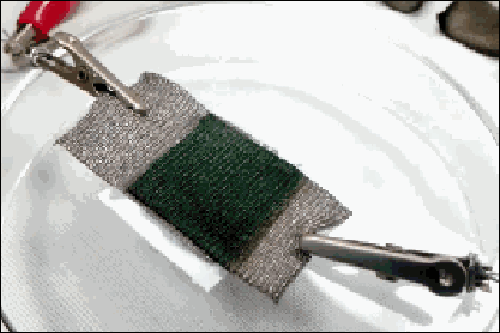

    （研究者展示的该种织物，在施加-1.5V至1.5V的电压下，可以观察到明显的颜色变化）

    主角：共轭聚合物

    这背后的原理不在于织物本身，而在于织物上的所喷涂的特殊材料--共轭聚合物。近些年来，无论是在学术研究还是在工业生产中，共轭聚合物都是一大热门。它们有着特殊的导电特性、光学特性、加工稳定性，这一次，研究者则是利用了共轭聚合物的另一大特性--电致变色性能。，研究者发明的这类聚合物在中性状态下呈现出翠绿色，而在氧化态下呈现出棕黄色。

    （该种聚合物合成中使用的单体结构图，将其聚合为聚噻吩类高分子。bcd三图为三种单体的外观，其中G3单体为液体，可溶性好，利于加工。）

    三种聚合物的区别在于取代基的不同，通过优化其取代基结构，可以改变其电学与颜色特性。另外，PG3聚合物具有很好的耐用特性，在5000次循环电压的使用后，阴阳极峰值电流降低均低于5%.

    （abc图为三种聚合物在变化电压下的吸收光谱变化，d图展示的是在ITO玻璃上，三种聚合物膜在中性与氧化状态下的照片与（Y;x;y）值。）

    除了用于织物材料，作为薄膜材料来使用，也维持了其优越的电致变色特性。试验结果显示：ITO玻璃上"PKU"字样的PG3聚合物薄膜，在施加-1.5V至1.5V的变化电压时，发生渐变性变色，由最初的红色变为浅灰色。

    另外，PG3聚合物由于具有长烷基链结构，具有一定的超疏水特性。这就使得材料在使用过程中不易沾水，更具实际应用价值。

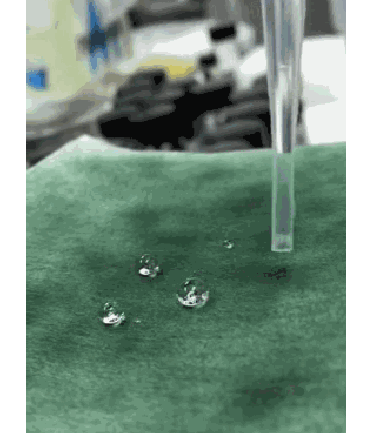

    （在粗糙纸张上喷涂PG3聚合物，滴加水滴。可直观观察到其超疏水特性。）

更多关于材料方面、材料腐蚀控制、材料科普等等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：周娅

《中国腐蚀与防护网电子期刊》征订启事
投稿联系：编辑部
电话：010-62313558-806
邮箱：ecorr_org@163.com
中国腐蚀与防护网官方 QQ群：140808414
