金属3D打印越来越具备功能性了，市场热度大幅提升。金属材料的3D打印因金属的熔点比较高，使其金属的固液相变、表面扩散以及热传导等多种物理过程都非常困难。那你知道世界各地的金属3D打印公司有哪些吗？知道他们的制造技术怎样吗？

    一般而言，激光快速成型需要用高功率的激光照射试件表面，融化金属粉末，形成液态的熔池，然后移动激光束，熔化前方的粉末而让后方的金属液冷却凝固。周边需要有送粉装置、惰性气体保护、喷头控制等来配套。

    金属材料的3D打印制造技术之所以难度大，是因为金属的熔点比较高，涉及到了金属的固液相变、表面扩散以及热传导等多种物理过程。需要考虑的问题还包括，生成的晶体组织是否良好、整个试件是否均匀、内部杂质和孔隙的大小等等。另外，快速的加热和冷却还将引起试件内较大的残余应力。为了解决这些问题，一般需要在多种制造参数配合，例如激光的功率和能量分布、激光聚焦点的移动速度和路径、加料速度、保护气压、外部温度等等。

    在所有金属合金中，钛合金尤其受到重视。因为钛合金密度低、强度高、耐腐蚀、熔点高，所以是理想的航天航空材料。但是由于钛合金硬而且脆，所以不宜用切割和铸造的方式来成型。反而是由于它导热率低，在加热时热量不会发散引起局部变形，比较适合利用激光快速成型技术。最后，钛合金材料价格高，利用3D打印技术能够在减轻飞行器重量的同时节省原材料的成本。

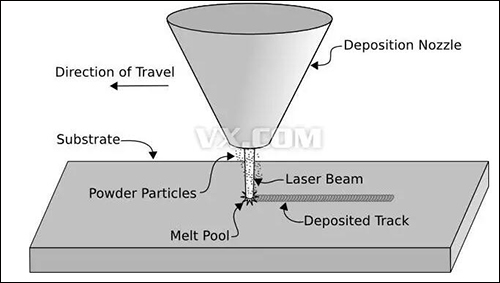

    图1：激光快速成型技术制作金属零件

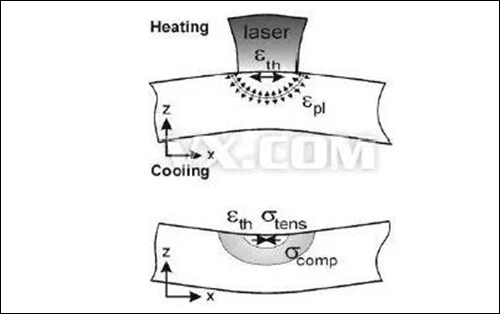

    图2：快速加热和冷却导致了试件内的残余应力

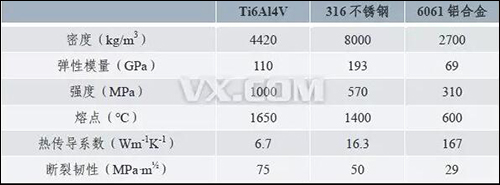

    图3：钛合金、不锈钢和铝合金的性能对比

    针对金属材料的3D打印，历史上在不同的研究所里演化出了很多种不同的技术种类，但是基本的原理可以说大同小异。这些技术大多开始于90年代中期，晚于以树脂和塑料为原料的FDM、SLA和SLS等技术。我国差不多也在同期开始了此方向的研究。激光成型的零件在静态力学性能上不比锻压的差，但由于加工时间很长，外界扰动会造成宏观结构上不均一，疲劳性能上还存在差距。

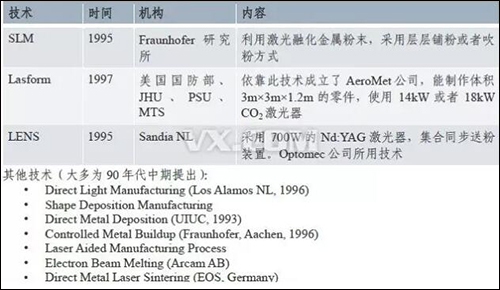

    图4：激光快速成型技术制作金属零件的技术

    图5：世界各地的金属3D打印公司

    让我们来看一下目前在世界上占有一席之地的这些金属增材制造设备：

    1、德国的EOS

    EOS是金属增材制造领域的领导者，通过使用高能量的激光束再由3D模型数据控制来局部熔化金属基体同时烧结固化粉末金属材料并自动地层层堆叠以生成致密的几何形状的实体零件。这种零件制造工艺又叫作直接金属激光烧结技术Direct Metal Laser-Sintering（DMLS）。通过选用不同的烧结材料和调节工艺参数，可以生成性能差异变化很大的零件，从具有多孔性的透气钢，到耐腐蚀的不锈钢再到组织致密的模具钢（强度优于铸造或锻造）。这种离散法制造技术甚至实现直接制造出非常复杂的零件，避免了用铣削和放电加工，为设计提供了更宽的自由度。

    2、德国的Concept Laser

    德国Concept Laser公司在激光融化技术领域处于领先地位，该公司拥有LaserCUSING?技术专利。Concept Laser 主打的X系列1000R工业级3D打印平台，在构建尺寸在在激光熔融金属加工领域中是最大的。X系列3D打印平台用于汽车和航空航天大尺寸部件的快速制造（相对而言）。

    3、美国的Sciaky

    Sciaky于2009年开发了一种新型的电子束直接生产技术（Electron Beam Direct Manufacturing, EBDM ），可使用的金属材料包括钛、钽、不锈钢和因科镍合金等。普通的电子束成型技术跟选择性激光烧结技术（SLS）类似，只是用高能电子束代替了激光来烧结铺在工作台的金属粉末，从而使物体成型。而Sciaky公司的技术独到之处则在于：它将打印材料直接送进打印头，用电子束在直接在机头熔融并打印材料。所以Sciaky公司的EBDM技术可以说是一滴一滴的打印金属物品的，其物品制作的精度和质量都非常高，更关键在于它基本不产生任何废料，节省了大量的原材料——考虑到金属的价格，这对降低成本有非常大的作用。

    4、英国的雷尼绍（Renishaw）

    雷尼绍的激光熔融快速成型技术是使用高能光纤激光直接根据3D CAD生产高密度金属零件的创新型制造工艺。零件由各种微细金属粉末在严格控制的空气环境中经过完全熔化后制成，熔化制造时金属层厚度从20~100μm不等。

    5、西安铂力特

    C919大型民用客机翼身组合体静强度研究试验首项试验在中航工业强度所阎良新区121试验室所顺利完成。首项试验为偏航机动100%限制载荷试验，试验加载平稳协调、载荷准确，约束点的载荷反馈结果与理论计算相符。翼身组合体静强度测试的顺利通过，意味着铂力特公司制造的大型合金激光成形件的各项性能指标满足航空标准，得到了专家和客户的一致认可。

    6、美国的3D Systems

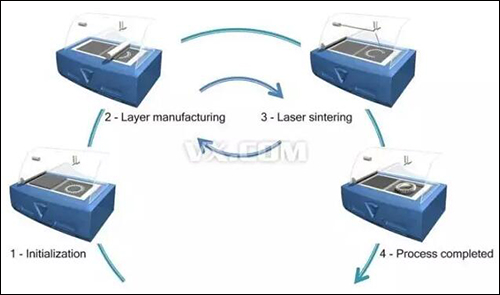

    PhenixSystems设备的技术流程

    3D Systems作为世界上市值最大的3D打印公司，使用的是用激光烧结金属粉末层的技术，可用的材料包括不锈钢、钛、钴铬合金及工具钢等。在40余种的产品型号中，直接金属制造的打印机产品仍属少数。3DSystems在2013年7月份以1500万美元收购了法国的PhenixSystems（EPA:ALPHX）81%的股份。这家公司2000年成立，所提供的3款3D打印设备的技术路线也是通过激光来烧结层层铺叠的金属粉末，金属粉末利用自己公司的专利技术生产，包括不锈钢、非铁合金和贵金属等，同时也可以使用SINT-TECH公司提供的马氏体钢和铬钴合金粉末。除了机械零部件外，所制造的设备还可应用于生产无镍钴铬的假牙。

    7、瑞典的Arcam

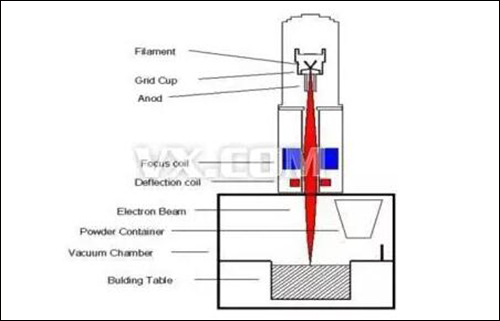

    电子束快速成型技术示意图

    Arcam是一家瑞典企业，于1997年成立，在NASDAQOMX斯德哥尔摩上市（STO:ARCM），该公司采用的是电子束快速成型技术而非激光快速成型。与激光相比，电子束的能量更大，因此融化金属粉末的速度更快；对于表面反光的零件，电子束更有优势；另外，电子束的能量转换效率高，更节省能源。总体而言，制造出的零件质量更高。但是，电子束的缺点在于需要在真空环境中使用，比起激光所需要的惰性气体保护，要求更为复杂；电子束枪的使用没有激光器方便。主要针对的是航天工业和外科整形市场，同时提供多种型号的钛合金粉末和钴铬合金粉末。在外科整形市场上，ArcamAB公司自2007年以来，在全球已提供了3万件以上的植入物。

    8、美国的Exone

    Exone（NASDAQ:XONE）成立于2005年，提供两种增材制造系统，分别用来打印砂模和金属零件，技术分别起源于德国一家叫做Generis和MIT。砂型的尺寸最大能够做到1800×1000×700mm，而金属的尺寸能够做到780×400×400mm。其所采用的是最早被称作“3D打印”的技术，即用喷头在砂型或者金属粉末中打印粘接剂，扫描成型。对于金属材料，将打印出的模型去掉多余部分，然后在炉中加热去除粘接剂，同时融化金属粉末使之粘结，必要时进行二次加热去除材料中的空隙。除了沙子和金属外，还可以制作玻璃制品。

    9、美国stratasys并购SigmaLabs

    AeroMet的惰性气体保护箱能够支持较大的零件成型

    作为3D打印公司的龙头Stratasys，目前并未有能够制造金属的产品，但是他们表示将通过并购等方式进入到此领域。而SigmaLabs是一家由LosAlamos国家实验室的科学家成立的公司，在OTC市场上交易，提供3D打印技术的软件平台，目前正在与GE合作开发金属零部件的打印技术。

    另外，还有德国的Voxeljet，美国的DM3D,武汉滨湖机电，湖南华曙等。

    值得重视的是传统的CNC机加工设备厂商也先后进入到增材制造领域，包括如下：

    1、德国的DMG

    德马吉森精机LASERTEC 65 3D在5轴数控加工中心上开发组合激光沉积焊接的AM（增材制造）功能。适合加工的金属粉体材料包括不锈钢、难切削材料因康镍合金（镍基合金的一种）等。设备适用于飞机零部件和医疗设备零部件相关的复杂工件（加工对象物）制造与修理。激光沉积焊接采用2千瓦二极管激光，数控铣削加工和激光加工可完全自动切换，相当于传统数控加工和3D打印增材制造的结合，用增材制造的方法在一台机床上把形状“堆积”起来，再用数控加工的方法进行轻切，把多余的不符合精度要求的物料切除。

    2、日本沙迪克公司（Sodick）

    沙迪克于2014年7月16日宣布开发出了使用金属材料加工的3D打印机“OPM250L”，将于2014年10月开始销售。这款打印机采用金属光成型复合加工方法，将利用激光熔融凝固金属粉末的沉积成型与基于切削加工的精加工组合在一起。沙迪克已就这种加工技术与松下签署了授权协议，同时还在自主开发相关技术，已申请了5项专利。

    3、日本的马扎克（Mazak）

    Integrex i-400am采用的是激光烧结增材制造方法，光纤激光热源熔化金属粉末，熔覆头（即喷嘴）通过读取CAD定义的模型来熔融材料，该系统还可以加入不同类型的金属对象，可以修复现有的磨损或损坏的部件尤其象修复航空涡轮叶片，可以极大的节约成本。在数控机械加工方面，INTEGREX I-400AM提供了完整的5轴功能可以轻松地处理固态坯料或铸件、圆形零件，高异形零件和棱柱零件，以及那些经过增材制造处理之后的零件。

    除了专门的3D打印设备厂商，各航空装备制造公司也都加快了在金属材料3D打印领域内的开发，包括波音、洛克希德马丁、NASA、空中客车、GEAviation都在尝试使用3D打印的零部件。例如，GE在它的LEAP引擎上使用了19个3D打印技术制造的部件，而这款发动机共收到4500个订单；波音在最新的787客机上使用了约30个3D打印的部件，大部分是送风道和铰链等。目前为止批量装备3D打印零件的案例还很少，尤其是大型结构件和承力部件。

    另外，这些零件的尺寸都有限制，有报道的最大零件尺寸为5.8×1.2×1.2m，用于F14战机的机翼。原因在于：惰性气体保护腔或者真空腔的大小有限制，越大的腔体在使用时越为复杂；零件尺寸变大后在加工中心产生的残余应力会不断积攒，造成造成零件的变形或者开裂；大尺寸零件的堆积制造时间过长，外部环境造成干扰的概率大，同时对于激光器稳定性的要求更高；一般而言，大零件在各部位的均一性比较难保证，造成其疲劳强度会比较差。

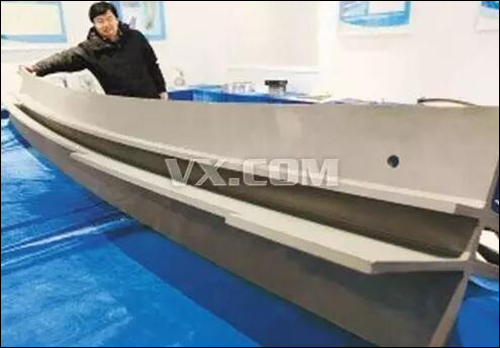

    西工大制作的大型零件

    3D打印技术的市场可归结为四个不同层次的需求，他们处于产业化的不同周期，在未来都有爆发的可能。其中，直接生产金属零部件的3D打印技术市场想象空间巨大，国外不少公司已经开始投入商业化生产，装备制造企业也逐渐越来越重视这一制造方式可能带来的变革。随着技术的进步和制造业要求的升级，未来几年有望看到金属快速成型技术的市场步入快速成长期。

    3D打印技术制造金属零部件未来的发展很重要的一个方面是需要有行业标准来规范生产、加工和检测各环节，通过更多的实际测试，打消对于安全性的顾虑。另外，如果按照传统的设计模式，只是用3D打印批量制造传统加工方式便能够生产的零件，并无太大优势，所以需要在做系统设计时就将3D打印技术作为可选的加工方式之一，综合考虑设计方案和制造成本，加入复杂的外形和整体成型等。这将为未来金属3D打印技术带来更大的市场空间。
