不锈钢复合板是不锈钢与碳钢或低合金钢通过一定的方法结合成一体的复合材料,由于其具有不锈钢优良的耐腐蚀性能和低合金钢的力学性能,节约了镍铬贵重金属,降低了设备制造成本,因而在化工、石油、海水淡化、造船工业等领域得到了广泛的应用。
标准虽有,缺陷亦多
为了规范不锈钢复合板市场,促进复合板行业的发展,我国已制定了多项不锈钢复合板的标准,如GB/T 8165-2008《不锈钢复合钢板和钢带》、GB/T 6396-2008《复合钢板力学及工艺性能试验方法》、 GB/T 7734-2004《复合钢板超声波试验方法》、GB/T 13148-2008《不锈钢复合钢板焊接技术要求》等。
对于不锈钢材料来说,晶间腐蚀是设备失效的主要形式之一,现有不锈钢复合板的相关标准对复层不锈钢晶间腐蚀性能检验的规定模糊不清,也没有专门针对不锈钢复合板成品复层晶间腐蚀试验的方法,只能参考不锈钢晶间腐蚀倾向的试验方法。现有文献中报道的检验复合板成品复层不锈钢晶间腐蚀倾向的方法不统一,且缺乏相应的合格标准。
国标中不锈钢晶间腐蚀检验的相关规定
检验要求汇总
国标中对复层不锈钢晶间腐蚀检验的规定见表1。

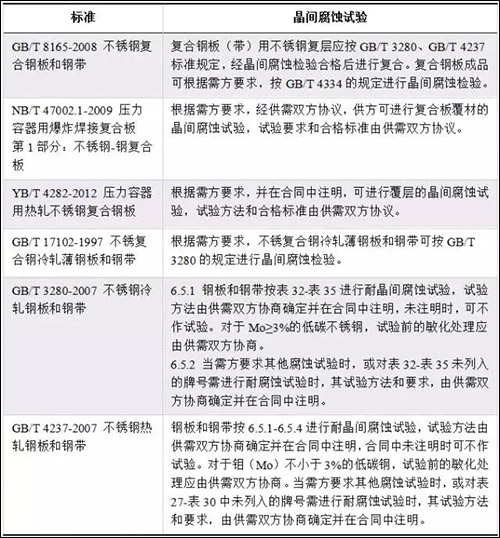

表1 国标中对复层不锈钢晶间腐蚀检验的规定
由表1可知,国内现有标准对于复合成品复层不锈钢晶间腐蚀敏感性的检验规定模糊不清,仅要求供需双方协商确定。
检验要求之不合理处
关于不锈钢复合板复层晶间腐蚀检验的方法,现有标准中规定按照GB/T 4334不锈钢晶间腐蚀检验方法进行,笔者认为这样的检验方法有不合理之处。
复层不锈钢与基层碳钢为一体,界面处存在一定宽度的元素扩散区域,含量梯度会导致界面附近不锈钢层增碳,使增碳层的晶间腐蚀倾向比其他区域严重,图1所示的为复合板的结构示意图。
现有标准并没有根据不锈钢复合板的特点,提出相应的检验方法和合格标准,比如是将复合板整体进行检验,还是将复层剥离下来进行检验,检验的合格标准是否与纯不锈钢材料有所区别等。对于复层的增碳层,其晶间腐蚀敏感性要高于远离界面的区域,现有标准中并没有针对不锈钢层增碳层提出相应的要求,如界面附近增碳层采用何种方法进行检验,可以容忍晶间腐蚀检验不合格的宽度等。

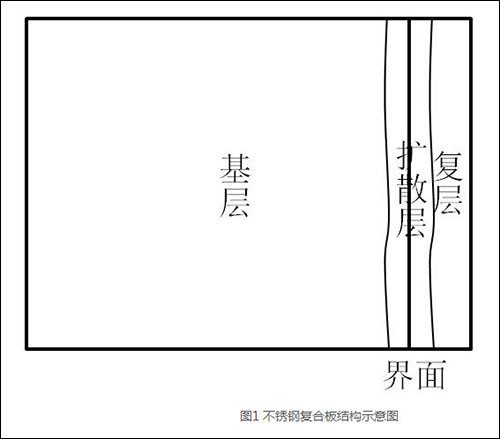

图1 不锈钢复合板结构示意图
显然,现有标准对不锈钢复合钢板成品晶间腐蚀检验的规定还不够具体,导致供需双方对此问题模糊不清,且没有针对不锈钢复合板的特点提出相应的检验方法和合格标准。不锈钢复合板复层耐晶间腐蚀性能是不锈钢复合板的重要指标之一,现在的标准不利于不锈钢复合板行业的规模化发展及应用。因此须针对不锈钢复合板复层的特点制定相应的晶间腐蚀检验方法和合格标准。
现有文献中不锈钢复合板晶间腐蚀检验的方法
笔者查阅了现有文献中报道的关于不锈钢复合板复层晶间腐蚀的检验方法,由于标准中没有统一的规定,现有研究中采用的方法各异:多数学者采用了GB/T 4334对复合板进行晶间腐蚀检验,也有学者研究采用GB/T 4334-2008 标准外的方法对不锈钢复合板复层的晶间腐蚀敏感性进行检验。现有文献中的晶间腐蚀试验方法及复层材料如表2所示。

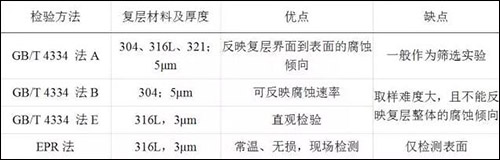

表2 现有文献中不锈钢复合板复层晶间腐蚀检验方法
综上可知,由于不锈钢复合板不同于单一的不锈钢材料,将不锈钢晶间腐蚀检验的方法应用于不锈钢复合板复层晶间腐蚀的检验都存在一定的局限性。热酸浸蚀试验(如方法B和方法E)存在试样如何加工,界面增碳层如何检验的问题;而方法A草酸电解试验方法虽能反映整个不锈钢层的晶间腐蚀倾向,但其一般作为筛选试验;EPR法则只能检验不锈钢复合板复层不锈钢的表面,对判定结果目前也没有统一标准。随着不锈钢复合板的生产规模扩大,应用日益广泛,应制定专门针对复层不锈钢晶间腐蚀检验的具体标准。
总 结
不锈钢复合板复层耐晶间腐蚀性能是不锈钢复合板的重要指标之一,现有标准对复合钢板成品晶间腐蚀检验的规定不具体,且没有针对不锈钢复合板本身的特点提出相应的检验方法和合格标准,而是完全套用不锈钢晶间腐蚀检验的方法。为了规范不锈钢复合板市场,促进不锈钢复合板行业的发展,建议进一步完善不锈钢复合板晶间腐蚀的检验标准。
更多关于材料方面、材料腐蚀控制、材料科普等等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org 责任编辑:王元 《中国腐蚀与防护网电子期刊》征订启事
投稿联系:编辑部
电话:010-62313558-806
邮箱:ecorr_org@163.com
中国腐蚀与防护网官方 QQ群:140808414
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
官方微信
《中国腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606-806
- 邮箱:fsfhzy666@163.com
- 中国腐蚀与防护网官方QQ群:140808414
