曾经关于《水龙头的“铅”阴影》的节目报道中曝光，上海华东理工大学通过对13个龙头样品进行32小时的实验，发现其中9个品牌的龙头浸泡水铅含量超过了国家标准。其中，美标、申鹭达、朝阳卫浴少量超标，恒洁卫浴、得而达、摩恩超标数值在2~6倍，而九牧和高仪龙头的铅超标量达到18倍，最严重的乐家品牌铅析出量为173微克/升，超标34倍之多。

    虽检测结果孰对孰错有待验证，让我们理性认识水龙头铅含量的现实状况。

    首先从水龙头的材质开始分析：

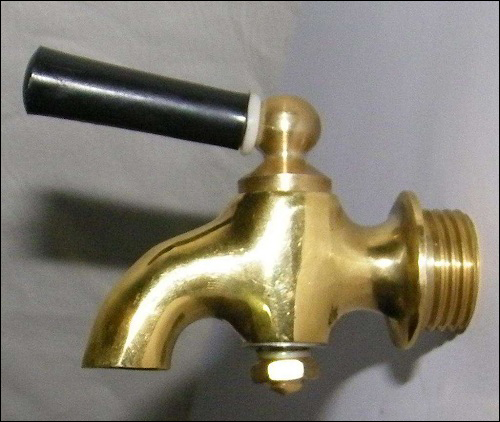

    铜是目前水龙头制造的最佳材料

    目前，无论是欧美还是我们国家，市场上销售的大多数都是铜质水龙头。铜质水龙头的主要材质是铜和锌，俗称黄铜，其在生产成为水龙头的过程中需要加入少量的铅，以改善黄铜的切削性能。如果水龙头制作中完全不加入铅，不仅会出现削切困难、锻造性能差等问题，即使制成成品，也会因抗应力腐蚀性能差而导致开裂。

    铜质水龙头离不开铅，为什么欧美发达国家主流水龙头都在用黄铜制造，铜没有被其他材质取代？最主要的原因是铜的抑菌性。据历史记载公元前2500年前的埃及开始使用铜进行伤口消毒、治疗眼部感染与烧伤、及饮用水消毒，美国EPA（环保署）等多家世界权威机构的科学证明，抑菌铜在两小时内杀死超过99.9%的细菌，成为全球最有效的接触面材料，任何其他材料（例如银离子涂层或不锈钢）都无法与之相比媲美。

    铜能够快速杀死MRSA这样的超级细菌，并且令细菌无法产生抗体，铜质水龙头内壁不会滋生细菌，这是其他材料（如：不锈钢、塑料）所不具备的优势。随着低铅铜（铅含量小于0.25%）批量化生产，抗菌性能的提升，有理由相信在未来仍然是水龙头制造的最佳材料。

    铅在黄铜水龙头中存在原因及危害

    目前国内生产水龙头的主要材料为黄铜HPb59，其铅含量要求小于1.9%，由于标准的缺失，为了降低成本、改善黄铜的切削性能，有些生产商使用黄铜铅含量达3%~6%。水龙头铸造成型的温度一般为1053℃，而铅的熔点是327.5℃，这样在成型时铅偏析在内外表面，表面的铅含量比内部高3~5倍，使用除铅工艺可以把表面的铅去除，但水龙头中流动的水会破坏洗铅的表面，形成“腐蚀”，内部的铅离子又暴露出来，这样析出的铅含量又增加了。为此，美国推出了低铅铜，从材料上解决铅析出问题。

    水龙头重金属中以铅的危害最大，据专家研究表示，幼儿身体抵抗力差，对铅的吸收率是成人的5倍以上；且对铅的敏感性极强，100毫升血液中含铅量达到50-60微克足以中毒。而这一数字对成人也只不过是在80—100微克左右。高血铅儿童的总智商、操作智商、语言智商明显低于低血铅的儿童。

    国内外铅限量标准及检测

    水龙头铅含量有两种表述方式，一种是原材料中铅占据的质量百分比，另一种是浸包测试后每升水析出多少微克的铅或用Q值表示。需要提醒消费者的是这是两个不同的概念，原材料的铅值符合要求并不一定代表浸出的铅值符合要求。

    国外以美国的NSF61最具代表性，国内水龙头JC/T1043-2007 “水嘴铅析出限量”标准的技术要求与试验方法与NSF61相同，JC/T1043规定同种规格的样品至少3套，测试期间周一至同五要每隔2小时换水，取第2、3、4、9、10、11、16、17、18共9天浸泡16小时的水进行测试，JC/T1043标准要求是铅统计值小于11ug（预计2014年发行的强制性新版GB18145标准，Q值是5ug），也就是说铅浸出量Q值是与产品的体积及产品的稳定性有关系的，并不是取水样直接用设备测试的值。目前国内比较权威的检测机构有国家水暖五金制品检测中心和中国质量认证中心广州CQC的实验室。

    低铅化的发展过程和困难

    欧、美、日本发达国家对水龙头的卫生安全研究起步较早，上世纪70年代初美国就开始水龙头卫生安全研究，1988年美国国家卫生基金会NSF就提出了著名的NSF61《饮用水系统部件的健康影响》，对水龙头的安全指标提出明确的指标，尤其是铅元素要求Q≤11ug。2012版的NSF61把铅元素值降低至Q≤5ug。2010年美国加州推出低铅法案AB1953，从法律的角度规定了水龙头的铅含量要求，法案要求“与饮用水接触的水龙头过水表面区域铅含量加权平均值不超过0.25%”，这里的铅含是指加权含量，也就是与产品的过水面积有关，强调的是整套龙头的符合性，对个别过水面积小的零件，可以使用有铅材料。如果龙头是纯铜制造，则每个部件的铅含量要低于0.25%。2014年1月全美将推行低铅SB3874标准。据悉为一些国内领军企业已向国标委提出制定低铅铜材的标准，将填补国内卫浴行业的空白。

    在我国，国内目前对低铅铜的研究走在世界前列，拥有世界上最大的低铅铜生产制造基地。但水龙头低铅化的推行仍存在一定困难，主要原因有三方面：一是中小企业消极对待；二是国家标准的滞后；三是认证体系的不健全。

    因此，为了水龙头低铅化的加快推行和推动整个行业的升级，呼吁相关部门尽快出台水龙头国家强制性标准，健全水龙头相关认证体系和加强对水龙头行业的监管。无论是欧美还是我国，水龙头低铅化是一种必然趋势，同时也都需要一个过程，希望人们能理性看待水龙头含铅问题。目前，无铅铜、低铅铜技术已经逐步走向成熟，未来会有更多的消费者能够享用到无铅、低铅龙头。

    消费者如何选用合格水龙头

    普通的消费者无法从外观上辨别水龙头铅等重金属元素是否超标，需要送专业的实验室检测且费用高。早在2011年中国质量认证中心（CQC）在铅析出标准JC1043和HJ/T411的基础上推出了“水嘴安全”（水嘴即水龙头的行业术语）认证标准CQC11-432423-2011，规定了“铅、镉、铬、砷”4种对水龙头安全影响最大的重金属的析出限量要求，确保水龙头的安全性能。“安全水嘴认证”制度是中国质量认证中心对企业安全控制体系和原材料、生产过程、出货产品等全流程的监督，对全部符合安全认证的产品颁发认证证书。通过认证的产品在外包装上有认证标志“CQCs”，为开发商采购人员和消费者对解决水龙头安全问题提供了便捷合法途径。因此，提醒消费者购买水龙头产品时，应留意产品包装外壳是否有（CQC）中国质量认证中心标识。

    另外，新版强制执行的GB18145“陶瓷片密封水嘴”已将铅、铬等12种重金属作为强制性要求写进去，对消费者而言，亦是一种福音。GB/T17219和JC/T1043标准的铅含量浸出测试，测试水是静止状态，而非流动状态下。

    因此，通过以下几种途径，可以大大降低水龙头含铅量的问题。

    ◆国家标准的铅含量是指在水与龙头内壁接触24个小时的析出量，接触时间越短，析出量越小。因此，在日常使用时水龙头的含铅量是远远低于国家标准的。需要注意的是，使用时要放掉置留在水龙头中较长时间的水，例如隔夜水。

    ◆购买时选择通过中国质量认证中心（CQC）安全产品认证的产品。

    ◆选择卫浴知名品牌，因为品牌厂家有一套严格的品质控制程序，原材料和工艺都比较的保障。

    ◆外形相近价格相差数倍时，向经销商咨询水龙头所使用的何种材料，用眼睛观察水龙龙头内表面是否光滑或用手触摸是否有光滑感，若有坚决不买。

    专家解读：

    目前，市场上水龙头材质主要分四种：铜质、PVC材料、铸铁、不锈钢。在走访市场过程中了解，铜质、不锈钢材质的水龙头占主流。铜质水龙头不易腐蚀，即使含碱水质对铜质水龙头的腐蚀影响有限。不锈钢水龙头很难达到此效果。通常而言，铜材以及青铜龙头铸件中铅的含量是4%-8%，水龙头若长久不用的话，内壁会产生绿色铜锈，里面存在的铅等物质可能释放到自来水里面，饮用含铅过高的水会引起铅中毒。

    相比铜制品而言，不锈钢表面无需进行电镀，只需抛光即可显现本色。但因目前不锈钢水龙头生产技术还不完善，难达到消费者心理预期。全国工商联家具装饰商会卫浴专委会秘书长谢鑫有过解释：“现在市场上销售的铜水龙头原则上都含铅。因为一般的铜矿本身就伴生有铅。不锈钢水龙头在加工过程中也会有铅，但含量极低。”因此，水龙头中虽然都含有铅，但符合标准的是可以放心使用的。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：王元

《中国腐蚀与防护网电子期刊》征订启事

投稿联系：编辑部

电话：010-62313558-806

邮箱：fsfhzy666@163.com

中国腐蚀与防护网官方 QQ群：140808414
