宁波材料所纳米硅基负极材料研究取得进展

2017-09-22 16:46:02 作者：本网整理来源：新浪新闻分享至：

相对于传统石墨负极材料（372mAh/g），硅负极材料具有极高的理论比容量（3580mAh/g），是未来高能量密度动力锂离子电池负极材料首选。但硅负极材料在充放电循环过程中存在体积变化（高达3倍以上），造成硅颗粒粉化，从而引发SEI膜反复再生库伦效率低，电接触变差极化增大，使实际硅负极材料循环寿命和倍率性能较差。

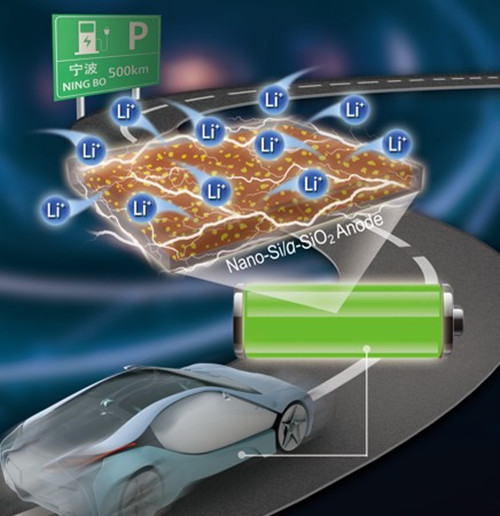

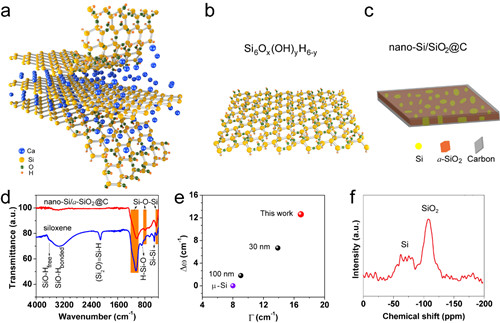

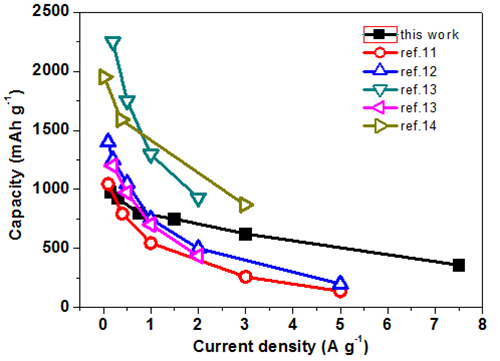

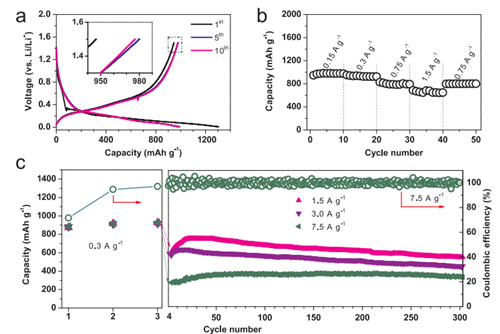

中国科学院宁波材料技术与工程研究所动力锂电池工程实验室自2011年开展硅基负极材料的研究开发，已取得系列进展。2012年报道了一种三维多孔的纳米硅/石墨烯复合负极材料。近日，又报道了一种新型二维纳米硅/二氧化硅复合负极材料（2D nano-Si/SiO2）。该工作利用层状结构CaSi2的拓扑转变，在酸性溶液中化学剥离Ca原子（图1a），留下单原子层褶皱状硅烯，由于Si原子只存在sp3杂化，硅烯极不稳定，在水溶液中氧化得到亚稳态二维硅氧烯（图1b），二维硅氧烯经过合适的热处理条件脱水歧化得到二维纳米硅/二氧化硅复合负极材料（2D nano-Si/SiO2），其中纳米硅均匀分散于无定型硅氧化物（图1c）。二维结构可有效减少锂离子迁移路程，纳米硅和硅氧化物可有效降低了体积膨胀率，因此采用该方法制备的2D nano-Si/SiO2@C表现出优异的循环稳定性和倍率性能。电化学性能测试表明，在0.15A/g条件下，首次放电容量大于950mAh/g，在7.5A/g的大电流密度下，放电容量达360mAh/g，相比于文献已报道的硅或硅氧化物材料，倍率性能具有显著优势（图2）；在1.5，3.0和7.5A/g的大电流密度下，循环300周容量保持率分别为73%，73%和92%（图3）。该新型2D nano-Si/SiO2@C负极材料，有望应用于长续航电动汽车（图4）。

该研究工作以Two-dimensional silicon suboxides nanostructures with Si nanodomains confined in amorphous SiO2 derived from siloxene as high performance anode for Li-ion batteries为题发表在Nano Energy上。

研究工作得到了国家重点研发项目、国家自然科学基金、中科院重点部署项目、中科院先导专项与宁波石墨烯应用技术研发项目的资助。

论文链接
