层次分析法告诉你什么是玻璃钢管失效的主要因素
2018-03-23 11:37:49 作者:本网发布 来源:腐蚀与防护 分享至:
  玻璃钢管道具有耐腐蚀、重量轻、安装方便、不污染输送介质、与相同口径钢管比较输送介质流速较大,可降低工程总投资等优点,但服役过程中也会出现纤维和树脂基体脱粘、力学性能减弱现象。

  由于可能引起玻璃钢管失效的因素有多种,所以本文就以层次分析法来对它们一一研究。

  实验材料与方法

  试验溶液的基础成分见表1, pH为5.20。试验材料为芳胺固化环氧玻璃钢,试验设备为高温高压反应釜,具体试验参数设置见表2。

    表1 试验溶液的基础成分(质量分数)

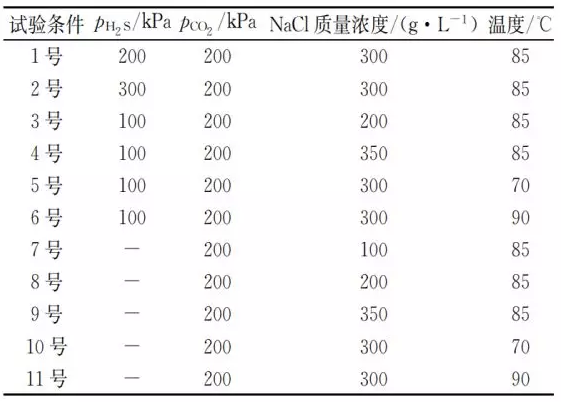

    表2 不同试验条件下的试验参数


  采用层次分析法对各因素进行分析,步骤依次为:建立层次模型,构造成对比较矩阵,计算权向量并做一致性检验,计算组合权向量并做组合一致性检验。

  结果与讨论

  1. 环向拉伸强度损失

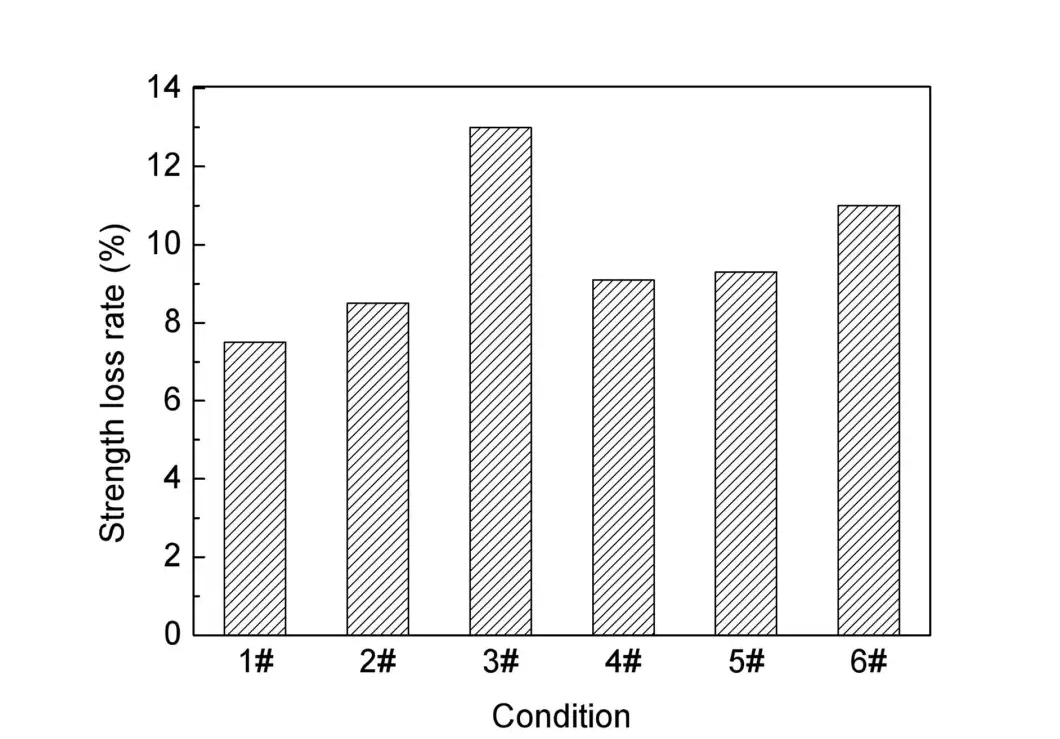

  图1为各试验条件下玻璃钢管的环向拉伸强度损失率。由图1可见,在不同试验条件下,玻璃钢管的环向拉伸强度损失率不同,这是由CO2分压、H2S分压、NaCl含量、温度、应力等因素共同作用的结果。

    图1 各试验条件下玻璃钢管的环向拉伸强度损失率

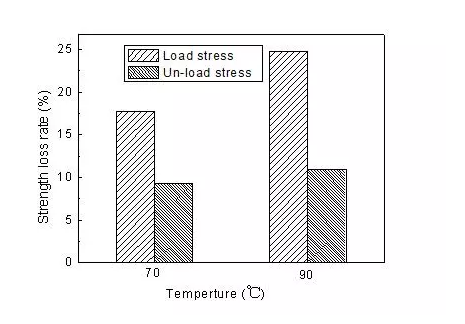

  温度及应力加载对玻璃钢管环向拉伸强度损失率的影响如图2所示。由图2可知:在同一温度下,应力加载后玻璃钢管的强度损失率大于未加载应力时的;且不同温度下,应力加载前后玻璃钢管环向拉伸强度损失率增幅也不同。由此可见,温度与应力加载对玻璃钢管的环向拉伸强度损失率都有影响。

  图2 温度及应力加载对玻璃钢管环向拉伸强度损失率的影响

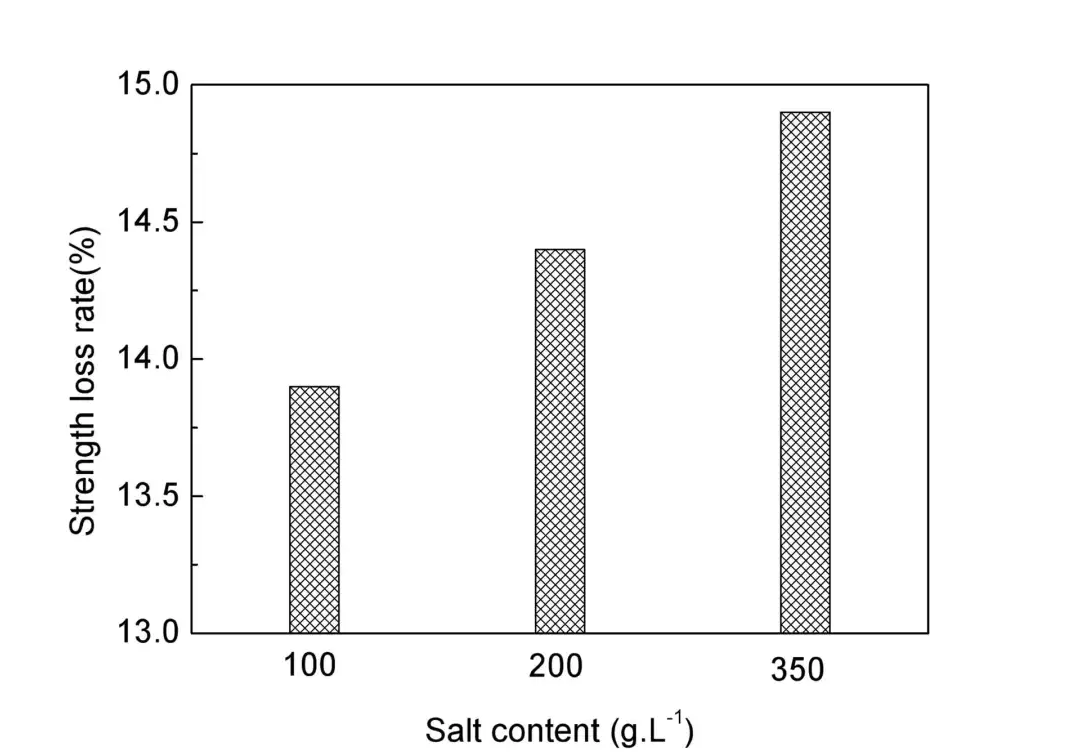

  NaCl含量改变时玻璃钢管环向拉伸强度损失率如图3所示。由图3可知,随着NaCl含量的改变,环向拉伸强度损失率也发生改变,但变化不明显。

    图3 NaCl含量改变时玻璃钢管环向拉伸强度损失率

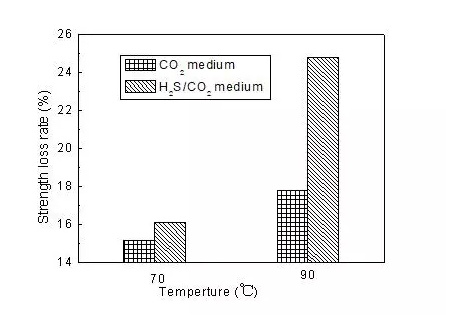

  图4为气体介质对玻璃钢管环向拉伸强度损失率的影响。由图4可知,H2S/CO2混合介质对玻璃钢管的环向断裂影响相对较大。

    图4 气体介质对玻璃钢管环向拉伸强度损失率的影响

  2. 层次分析法确定各因素对玻璃钢强度损失的权重

  根据实验结果,定性判断各因素对玻璃钢管的影响,然后通过各两两影响因素赋值比较,构建比较矩阵,定量计算各因素的权重值。

  根据已经建立的因素集,构建影响玻璃钢失效因素的层次结构如图5所示。

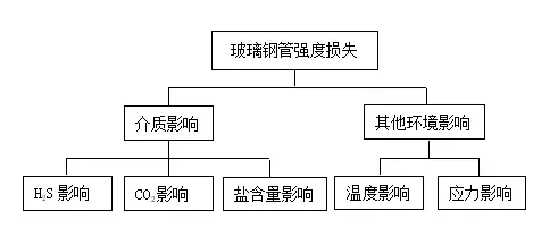

    图5 玻璃钢管环向拉伸强度损失的层次结构

  通过建立矩阵与计算后可知:对于玻璃钢管的环向拉伸强度损失的权重的顺序为温度>应力>H2S分压> CO2分压>NaCl含量。因此,温度是影响玻璃钢管失效的主要因素。
