Mater. Sci. Eng. A:铜-钢复合板爆炸焊显微组织及力学性能研究
2018-06-26 11:23:21 作者:杨树 来源:材料人 分享至:

    【引言】


    铜具有良好的热导率、塑性和耐腐蚀性能,所以铜在冶金、化学和石油行业得到了广泛应用。然而纯铜的变形能力差,线膨胀系数大,使得其应用得到了极大的限制。铜-钢复合板具有高的热导率和优异的力学性能,使得其具有广阔的应用前景。人们对铜和钢的焊接方法进行了很多尝试,包括搅拌摩擦焊、激光焊以及爆炸焊等,虽然接头金属发生了熔化,但铜在铁中的溶解度很小,并且低温下不存在Fe-Cu相。而爆炸焊是一种固相连接技术,能够实现铜和钢的连接。

    【成果简介】

    近日,北京科技大学的焦克新(通讯作者)在Materials Science and Engineering: A上发表了最新的研究成果“Microstructure and mechanical properties investigations of copper-steel composite fabricated by explosive welding”。在该文中,研究人员研究了铜-钢板材爆炸焊的显微组织和力学性能。

    【图文导读】

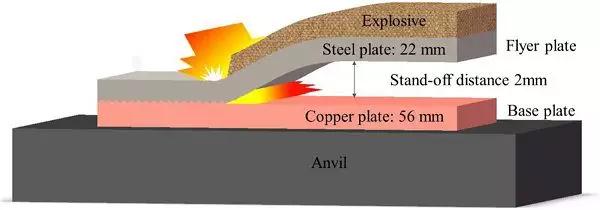

图1 爆炸焊原理图

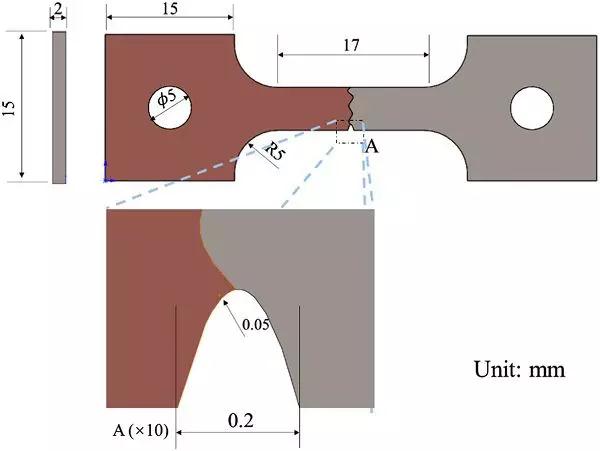

图2 拉伸试样的尺寸


图3 铜-钢界面横截面显微组织图


    (a)典型波形界面的背散射电子成像
    (b)涡旋区域局部放大图
    (c)涡旋区及固固连接区

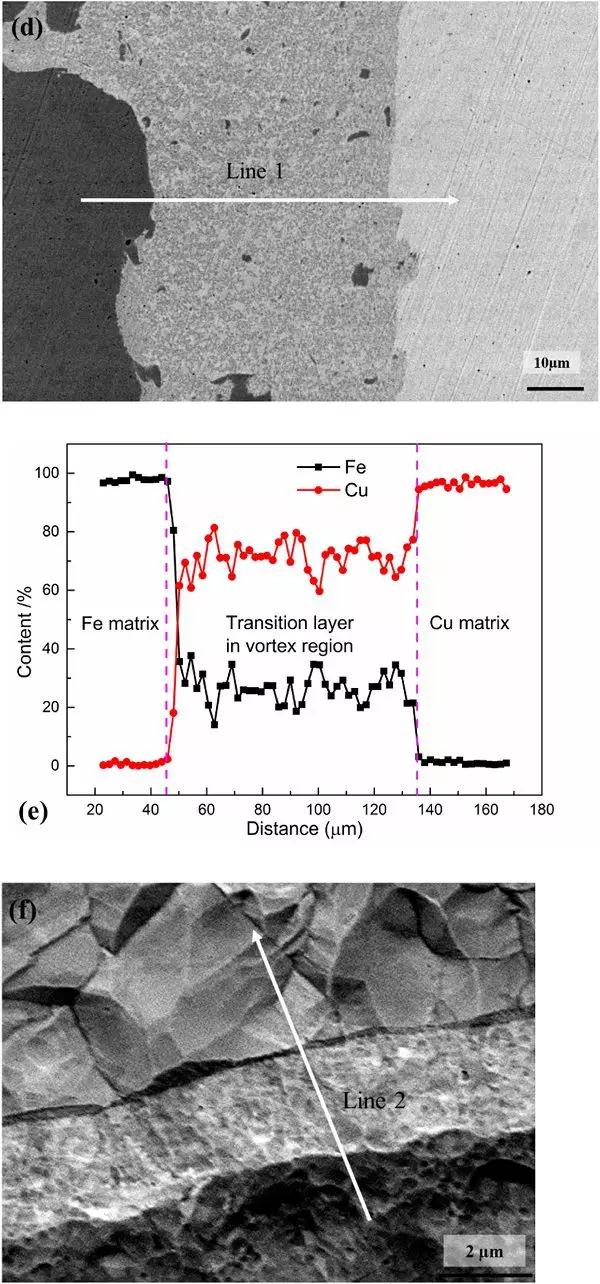

    (d)涡旋区放大图
    (e)截线1的EDS图
    (f)固固连接区的放大图

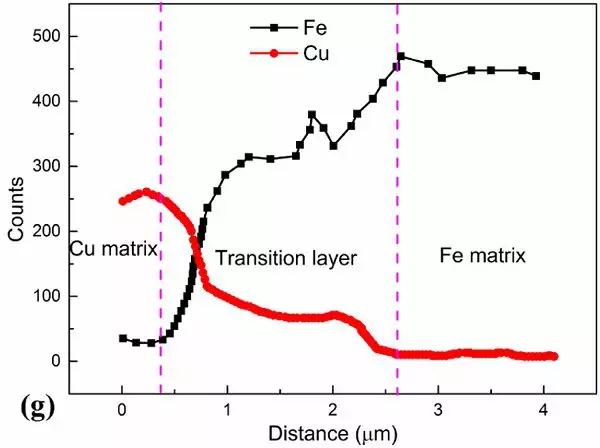

    (g)截线2的EDS图

    图4 铜基体的EBSD结果


    (a)铜基体的二次电子显微图
    (b)铜基体的EBSD反极图
    (c)晶体取向-颜色关系图
    (d)再结晶分布图
    (e)铜晶粒尺寸分布图

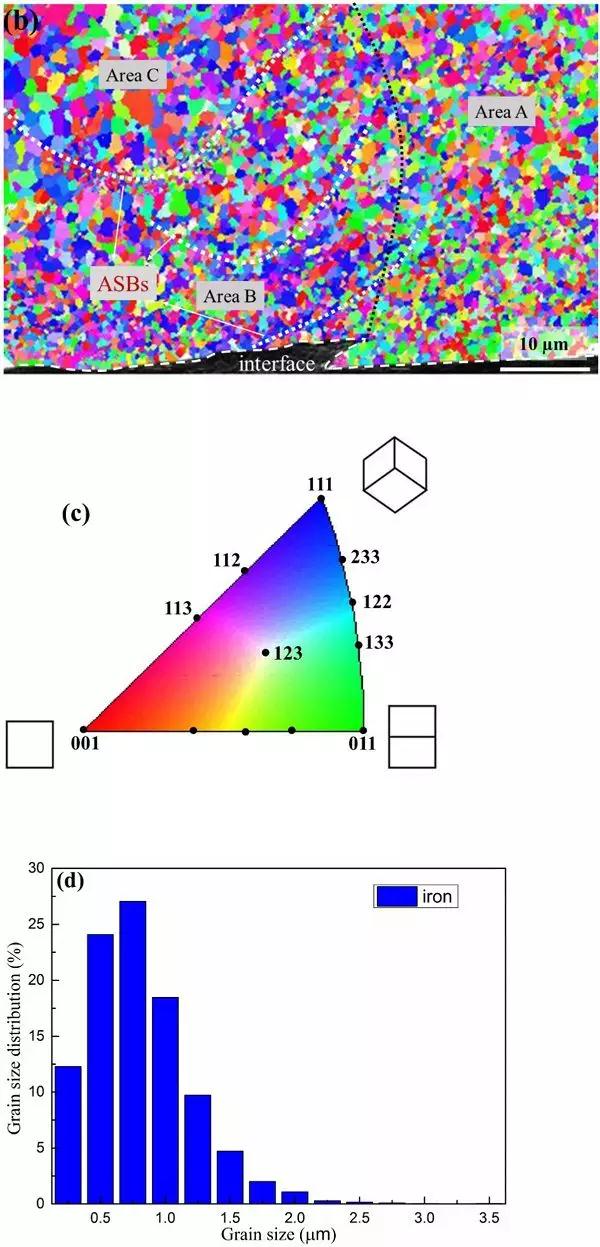

    图5 铁基体的EBSD结果


    (a)铁基体的二次电子显微图
    (b)铁基体的EBSD反极图
    (c)晶体取向-颜色关系图
    (d)再结晶分布图
    (e)晶粒尺寸分布图

    图6 过渡层EBSD图


    (a)二次电子显微图
    (b)EBSD反极图
    (c)再结晶分布图
    (d)铜和铁的相图
    (e)过渡层显微组织的TEM图

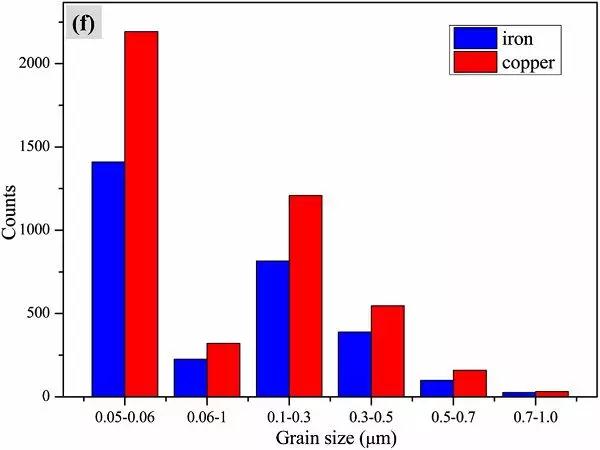

    (f)过渡层铜和铁的晶粒尺寸分布图

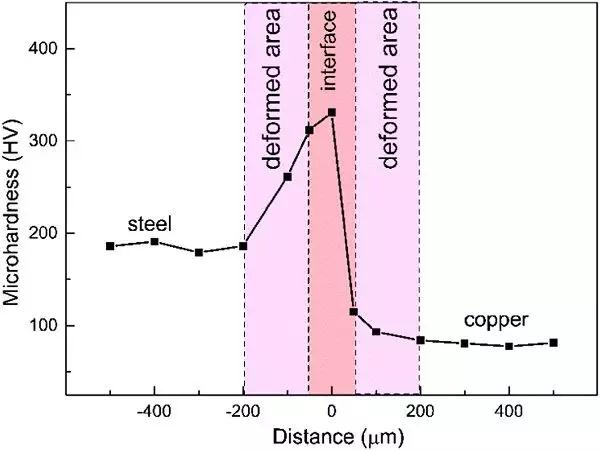

    图7 显微硬度图


    图8 过渡层纳米压痕实验


    (a)纳米压痕区的背散射电子图
    (b)压痕A-C的P-h曲线
    (c)计算得到的纳米硬度

    图9 拉伸实验过程中的LSCM图

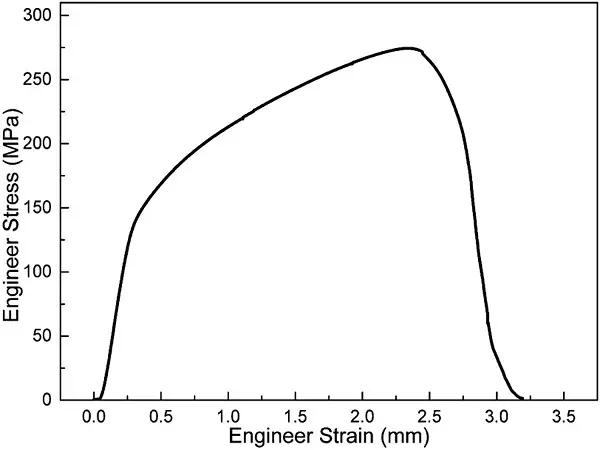

    图10 拉伸实验得到的应力-应变曲线


    图11 拉伸断口形貌


    【小结】

    主要结论如下:

    (1)铜/钢界面呈周期性的波浪结构,包括涡流区和固固连接区。铜/钢之间过渡层的厚度在涡流区和固固连接区是变化的,使得界面的显微组织不一致。

    (2)铜基体、铁基体和过渡层的EBSD结果表明:在铜基体中有典型的退火孪晶结构。铜晶粒的尺寸取决于爆炸焊工艺和热处理以后的再结晶过程。在铁基体的结合面附近有很多结晶颗粒,绝热剪切带为更为细小的等轴晶。由于应力波的传播,使得晶粒发生变形,最终不同区域的晶粒取向各不相同,表明晶粒存在择优取向分布。过渡区的晶粒尺寸只有60nm左右,远小于铁基体中的晶粒尺寸。超细的等轴晶对获得优异的焊接接头至关重要。

    (3)显微压痕及纳米压痕分析结果表明界面的硬度(330.9MPa)、变形区(Cu为100HV,Fe为286.8HV)要比基体的高。由于过渡区纳米晶的存在使得硬度更高。拉伸实验结果表明裂纹并不是沿着界面结构扩展,而是在铜基体中,这说明接头质量较好。

    文献链接:Microstructure and mechanical properties investigations of copper-steel composite fabricated by explosive welding(Materials Science and Engineering: A,2018,doi.org/10.1016/j.msea.2018.06.051)。
