储油罐防腐须考虑环保，且看GB/T50393-2017中的环保要求！
2018-07-05 11:12:23
作者：本网整理 来源： 十头鸟张斌
分享至：
GB/T 50393-2017《钢质石油储罐防腐蚀工程技术标准》已于2018年5月1日实行。该标准新版和老版本（2008版）相比，变化较大，其中的一项重大变化则是在选择防腐涂料时更多地考虑了环保因素。那让我们来看看都有哪些环保考虑。
一、鼓励使用水性或无溶剂涂料
第4.1.7条规定：浮盘浮舱内部涂装的防腐蚀涂料应采用水性或无溶剂涂料。
第4.2.1.1条规定：宜选用无溶剂、水性涂料、高固体份涂料，涂料中挥发性有机化合物（VOC）含量应小于420g/L，常用涂料性能应符合本规范附录A的规定；第4.2.6条规定：介质环境防腐蚀方案应符合下列规定：
1.宜采用高固体份、无溶剂、水性涂料；
4.中间产品储罐宜采用无溶剂环氧、酚醛环氧、水性环氧、无机富锌等涂料；
点评：应该说，在浮舱内部、储罐外壁等大气腐蚀环境部位，采用水性涂料是具有可行性的。但在介质腐蚀环境下的部位，采用水性涂料则需要承担一定的风险，而采用无溶剂、高固体份涂料则更具有可靠性。
二、对涂料、涂层中的有害重金属含量作出了限制

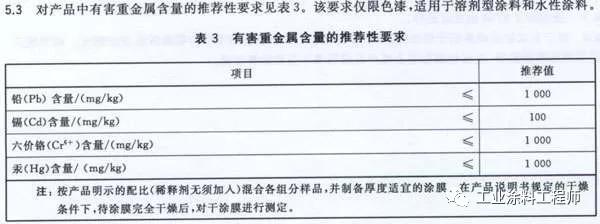

第4.2.1.2条规定：有害重金属铅（Pb）、镉（Cd）、六价铬（Cr6+）、汞（Hg）含量应符合现行国家标准GB30981《建筑钢结构防腐涂料中有害物质限量》的规定，如下：
注：测定方法按GB24408-2009《建筑用外墙涂料中有害物质限量》中的规定进行。
点评：有害重金属污染是易累积和难以清除的，因而，这是一项造福了孙万代的规定，我们期待的是切实落实和执行。
三、对涂料的不挥发物含量（重量固体份）作出了规定

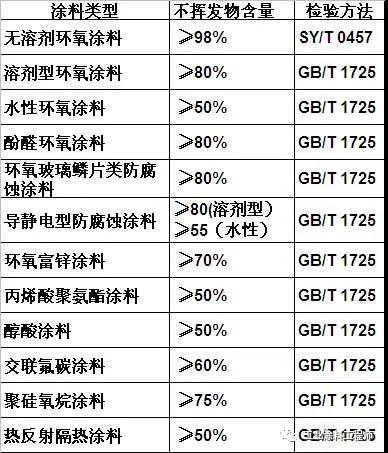

附录A 常用涂料性能指标中，对不同类型涂料的不挥发物含量的要求见下表：
点评：避免采用VOC含量高的涂料以减轻对大气的污染是当前国家环保政策的要点之一。但美中不足处包括：未能直接规定VOC含量限制要求；对丙烯酸聚氨酯涂料、交联氟碳涂料以及热反射隔热涂料的不挥发物含量要求过低；对涂装施工过程中如何降低VOC排放未做规定。
更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org
责任编辑：韩鑫
《中国腐蚀与防护网电子期刊》征订启事
投稿联系：编辑部
电话：010-62313558-806
邮箱：fsfhzy666@163.com
中国腐蚀与防护网官方 QQ群：140808414
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
相关文章
官方微信
《中国腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62313558-806
- 邮箱：fsfhzy666@163.com
- 中国腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：5768
腐蚀与“海上丝绸之路”
点击数：4763
