近期,中国科学院上海光学精密机械研究所与山东大学、常州大学及上海大学等单位的热电材料研究小组合作,在合成超低热导率的新材料方面取得新进展。研究人员利用阴阳离子协同剪裁,将笼式化合物与锑化物的结构基元进行组合,打破传统笼式化合物的固有结构与比例,获得具有“电子晶体-声子玻璃”特性的新型类笼式化合物Ba23M10Ge10Sb25δ(M = Ga, In)。这一新体系的发现为新型热电材料的定向设计提供重要依据。
热电材料性能评价指标为热电优值ZT,ZT由Seebeck系数、电导率和热导率决定。但是三个参数之间相互耦合,难以实现独立调控。而本征热导率低的材料具有明显的优势,给性能优化提供了先天条件,成为热电材料研究的热点。该课题组通过将笼合物与锑化物结合,利用笼状框架中的“振子”Ba2+产生低频振动,锑原子产生非简谐振动,有效降低晶格热导率。获得的新化合物Ba23Ga10Ge10Sb25具有类似玻璃的导热特性,在323K下的晶格热导率为0.2W﹒m-1﹒K-1,仅为经典笼式化合物Ba8Ga16Ge30的1/4。
基于此类材料晶格热导率低的优势,通过调控载流子浓度,有望获得有实际应用价值的高温发电材料。该研究成果已被Chemistry of Materials[DOI: 10.1021/acs.chemmater.8b01441]在线发表。该研究获得国家自然科学基金(No.11535010)、中科院创新交叉团队等的资助。
论文链接
https://pubs.acs.org/articlesonrequest/AOR-ZFVIpzZUIPdIZN3HdZQ4

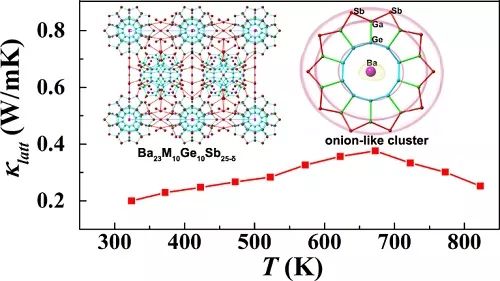

Ba23M10Ge10Sb25δ(M = Ga, In)的晶体结构及晶格热导率图
更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org
责任编辑:殷鹏飞
《中国腐蚀与防护网电子期刊》征订启事
投稿联系:编辑部
电话:010-62313558-806
邮箱:fsfhzy666@163.com
中国腐蚀与防护网官方 QQ群:140808414
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
官方微信
《中国腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62313558-806
- 邮箱:fsfhzy666@163.com
- 中国腐蚀与防护网官方QQ群:140808414
