动图解析四大名谱（IR、MS、NMR、UV）工作原理

2018-08-13 11:59:07 作者：本网整理来源：二知了分享至：

导读

材料结构分析中最主要的四种分析仪器红外图谱、质谱、核磁图谱和紫外图谱，分析仪器的使用对科研人员并不陌生，但是谈及其工作机理，大家未必熟悉。本文通过简单的动图解析红外图谱、质谱、核磁图谱和紫外图谱工作机理，给大家一个一目了然的机会。

跳转阅读→令人惊艳的1700种机械原理动态图！美翻了.

红外图谱（IR）

近红外光谱仪由光源、单色器、探测器和计算机信息处理系统组成的测试仪器。红外吸收光谱是分子中成键原子振动能级跃迁而产生的吸收光谱，只有引起分子偶极矩变化的振动才能产生红外吸收。红外分析原理：吸收红外光能量，引起具有偶极矩变化的分子的振动、转动能级跃迁；谱图的表示方法：相对透射光能量随透射光频率变化；提供的信息：峰的位置、强度和形状，提供功能团或化学键的特征振动频率。红外吸收光谱主要用于结构分析、定性鉴别及定量分析。

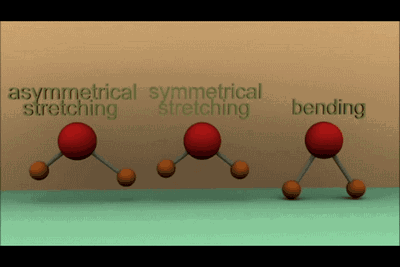

分子的振动模式分为两种，即伸缩振动和变形振动，如图所示：

亚甲基振动模式

甲基振动模式

红外光谱测试

红外光谱的特征吸收峰对应分子基团，因此可以根据红外光谱推断出分子结构式。

红外分析的样品要求：1）、样品必须预先纯化，以保证有足够的纯度；2）、样品须预先除水干燥，避免损坏仪器，同时避免水峰对样品谱图的干扰；3）、易潮解的样品，请用户自备干燥器放置；4）、对易挥发、升华、对热不稳定的样品，请用带密封盖或塞子的容器盛装并盖紧，同时必须在样品分析任务单上注明；5）、对于有毒性和腐蚀性的样品，用户必须用密封容器装好。送样时必须分别在样品瓶标签的明显位置和分析任务单上注明。红外测试样品制备方法：1、固体样品：压片法、粉末法、薄膜法、糊剂法；2、液体样品：液体试样、液膜法。

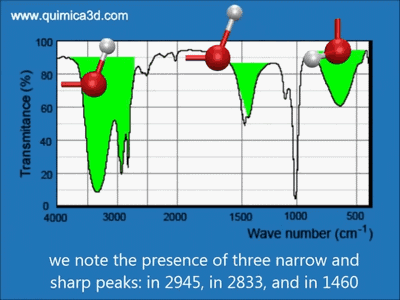

以下是甲醇红外光谱分析过程：

甲醇红外光谱结构分析过程红外分析口诀：

滑动查看更多内容红外可分远中近，中红特征指纹区，1300来分界，注意横轴划分异。

看图要知红外仪，弄清物态液固气。

样品来源制样法，物化性能多联系。

识图先学饱和烃，三千以下看峰形。

2960、2870是甲基，2930、2850亚甲峰。

1470碳氢弯，1380甲基显。

二个甲基同一碳，1380分二半。

面内摇摆720，长链亚甲亦可辨。

烯氢伸展过三千，排除倍频和卤烷。

末端烯烃此峰强，只有一氢不明显。

化合物，有键偏，～1650会出现。

烯氢面外易变形，1000以下有强峰。

910端基氢，再有一氢990。

顺式二氢690，反式移至970；单氢出峰820，干扰顺式难确定。

炔氢伸展三千三，峰强很大峰形尖。

三键伸展二千二，炔氢摇摆六百八。

芳烃呼吸很特征，1600～1430。

1650～2000，取代方式区分明。

900～650，面外弯曲定芳氢。

五氢吸收有两峰，700和750；四氢只有750，二氢相邻830；间二取代出三峰，700、780，880处孤立氢醇酚羟基易缔合，三千三处有强峰。

C－O伸展吸收大，伯仲叔醇位不同。

1050伯醇显，1100乃是仲，1150叔醇在，1230才是酚。

1110醚链伸，注意排除酯酸醇。

若与π键紧相连，二个吸收要看准，1050对称峰，1250反对称。

苯环若有甲氧基，碳氢伸展2820。

次甲基二氧连苯环，930处有强峰，环氧乙烷有三峰，1260环振动，九百上下反对称，八百左右最特征。

缩醛酮，特殊醚，1110非缩酮。

酸酐也有C－O键，开链环酐有区别，开链强宽一千一，环酐移至1250。

羰基伸展一千七，2720定醛基。

吸电效应波数高，共轭则向低频移。

张力促使振动快，环外双键可类比。

二千五到三千三，羧酸氢键峰形宽，920，钝峰显，羧基可定二聚酸、酸酐千八来偶合，双峰60严相隔，链状酸酐高频强，环状酸酐高频弱。

羧酸盐，偶合生，羰基伸缩出双峰，1600反对称，1400对称峰。

1740酯羰基，何酸可看碳氧展。

1180甲酸酯，1190是丙酸，1220乙酸酯，1250芳香酸。

1600兔耳峰，常为邻苯二甲酸。

氮氢伸展三千四，每氢一峰很分明。

羰基伸展酰胺I，1660有强峰；N－H变形酰胺II，1600分伯仲。

伯胺频高易重叠，仲酰固态1550；碳氮伸展酰胺III，1400强峰显。

胺尖常有干扰见，N－H伸展三千三，叔胺无峰仲胺单，伯胺双峰小而尖。

1600碳氢弯，芳香仲胺千五偏。

八百左右面内摇，确定最好变成盐。

伸展弯曲互靠近，伯胺盐三千强峰宽，仲胺盐、叔胺盐，2700上下可分辨，亚胺盐，更可怜，2000左右才可见。

硝基伸缩吸收大，相连基团可弄清。

1350、1500，分为对称反对称。

氨基酸，成内盐，3100～2100峰形宽。

1600、1400酸根展，1630、1510碳氢弯。

盐酸盐，羧基显，钠盐蛋白三千三。

矿物组成杂而乱，振动光谱远红端。

钝盐类，较简单，吸收峰，少而宽。

注意羟基水和铵，先记几种普通盐。

1100是硫酸根，1380硝酸盐，1450碳酸根，一千左右看磷酸。

硅酸盐，一峰宽，1000真壮观。

勤学苦练多实践，红外识谱不算难。

质谱（MS）

质谱分析是先将物质离子化，按离子的质荷比分离，然后测量各种离子谱峰的强度而实现分析目的的一种分析方法。质谱分析原理：分子在真空中被电子轰击，形成离子，通过电磁场按不同m/e分离；谱图的表示方法：以棒图形式表示离子的相对峰度随m/e的变化；提供的信息：分子离子及碎片离子的质量数及其相对峰度，提供分子量，元素组成及结构的信息，可以用于测定相对分子质量、化合物分子式及结构式。

质谱样品：适合分析相对分子质量为50~2000 μ的液体、固体有机化合物样品，试样应尽可能为纯净的单一组分。
