各大碳纤维厂商碳纤维型号大集合，日后用得到（典藏版）

2018-10-18 11:33:15 作者：苏格拉伟来源：碳纤维研习社分享至：

不可否认日本三大碳纤维厂商的全球范围市场影响力是巨大的，尤其是东丽公司。东丽公司的产品型号似乎已经成为碳纤维的标杆了，行业内人士交流碳纤维言必称T多少多少，甚至我国生产碳纤维也要说明是T多少水平。一个企业产品的影响力大到这种地步，逐渐演变成隐形的竞争力。行业内交流每提及T系列碳纤维就相当于给日本东丽做了一回广告，对于不了解内情的人来讲，只有T系列或者M系列的碳纤维才能叫碳纤维，其他公司生产的碳纤维型号就给人一种山寨的感觉。这一现象其实对其他厂商来说也是不公平的。本文试图带领大家详细了解国际国内知名厂商的碳纤维型号，脱去型号这一名称的外衣，了解它真是的性能参数。

日本东丽

说起碳纤维不得不说日本东丽公司，它最初是做合成纤维和树脂的厂商，现在是世界上生产小丝束碳纤维最大的企业。日本东丽公司的产品有两个系列，一个是T系列，代表的是高强度，一个是M系列，代表的是高模量。如果强度和模量还分不清，去看看我以前的文章《技术角度看中国为什么搞不好碳纤维》开篇有介绍。T系列大家都非常熟悉，很多人也都知道T300、T400、T700、T800等，其实也就是按照拉伸强度进行划分的等级。抛开碳纤维模量、断裂伸长率、密度等参数，但从拉伸强度上看，这一系列碳纤维某一型号的碳纤维基本都是一样的。T300的拉伸强度为3530MPa，T400拉伸强度为4410MPa，T700拉伸强度为4900 MPa，T800碳纤维分为两种，一种解捻拉伸强度5490MPa，一种无捻拉伸强度5880MPa，二者区别也就是捻度的问题。强度最高的是T1000，拉伸强度高达6370MPa。这一系列碳纤维模量相差并不是很大，最低位T300的230GPa,最高位T1000的294GPa，模量均不是太大。

东丽公司的M系列碳纤维主打高模量，起初有种产品是M30，模量为294GPa，其实与T800、T1000的模量相当，只能算上是个中间品，在T800和T1000的参数中模量已经高于其他型号碳纤维，属于中模量的范围，这里的M30或许是一种产品属于高强度系列和高模量系列的一个过渡。到现在碳纤维的低中高模量如何划分还没有定论，不过一般认为400GPa是中高模量区分的一个界限。所以再来看东丽公司的高模量系列碳纤维M30拉伸模量为294 GPa，M35拉伸模量为343GPa，M40拉伸模量为377GPa，其实都称不上严格意义上的高模量，只能算是中等模量碳纤维了。M46拉伸模量为436GPa，M50拉伸模量为475GPa，M55拉伸模量为540GPa，M60拉伸模量为588GPa，可以看出来M系列碳纤维的拉伸模量拉开的差距还是挺大的。不顾有报道东丽公司目前有M65和M70产品，这个在东丽公司的介绍中没有出现，具体原因不得而知，但可以肯定的是，即使有，我们也是看看的份，别指望这么好的碳纤维能卖给我们。

日本东邦

日本东邦隶属于帝人集团，是日本三大碳纤维生产上之一。它的碳纤维名气不如东丽，所以对于它的型号划分很少有人知晓。总体来说东邦碳纤维可分为高强型：HTA40拉伸强度为3800MPa，相当于东丽T300和T400的中间品。HTS40拉伸强度为4200MPa，比较接近东丽T400，但是还差点。超高强型碳纤维：UTS50拉伸强度12K为4900MPa，24K为5000MPa，与东丽T700碳纤维水平相当。接下来就是东邦公司中等模量高强度型碳纤维：IMS40拉伸强度4700MPa，模量295GPa，模量相当与东丽T800、T1000，但是强度要低于T800碳纤维200MPa。IMS60碳纤维强度5800MPa，模量290GPa，强度水平相当于T800水平以上。之后就是高模量碳纤维：HMA35,，强度很低，只有3200MPa，还不如T300强度高，但是模量高达360GPa，接近东丽M40系列产品模量。最后就是东邦超高模量碳纤维：UMS40模量为395 GPa，强度为4600MPa；UMS45产品拉伸模量为430GPa，拉伸强度为4600MPa；UMS55产品模量高达540MPa，强度为4100MPa，与东丽公司M55水平相当。其实可以看出，东邦碳纤维的性能还是略逊于东丽公司。不管是高模量还是高强度碳纤维，参数数据均不如东丽。

日本三菱人造丝

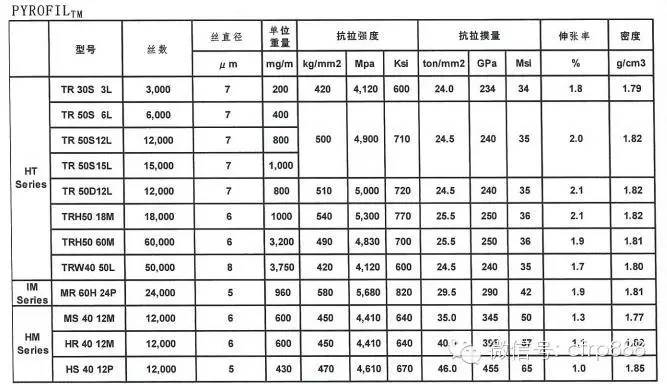

三菱人造丝也叫三菱丽阳，隶属于三菱化学集团。是日本第二大碳纤维生产企业。产品分为三大系列：高强度、中模高强、高模量。其中高强度系列有TR30拉伸强度为4120MPa,模量为234GPa，类似于东丽的T300和T400中间类型。TR50拉伸强度为4900MPa，TR50D拉伸强度为5000MPa，TRH50拉伸强度为5300MPa，TRH60属于大丝束范围了，60K的拉伸强度为4830 MPa，TEW40也属于大丝束，50K拉伸强度为4120 MPa，这几种的模量均为240-250 GPa。中模高强碳纤维为MR60H，模量为290MPa，强度为5680MPa,性能参数略优于东丽T800。高模量碳纤维有MS40，模量为345GPa，强度为4410MPa，HR40模量为395GPa，强度为4410 MPa。HS40拉伸模量为455GPa，拉伸强度为4610 MPa。

台湾台塑

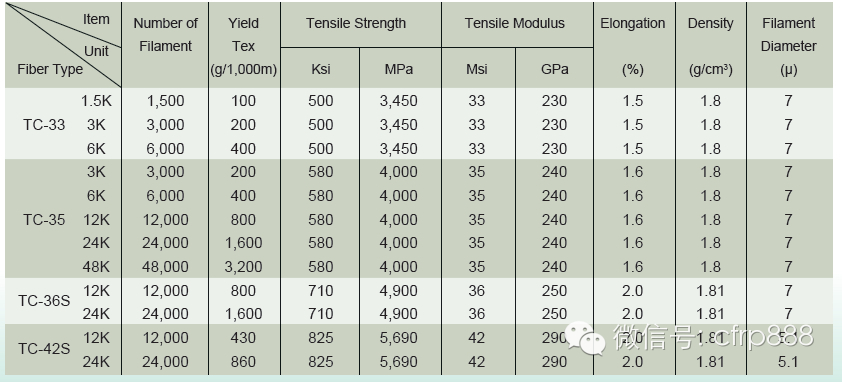

台湾台塑工业集团生产的台丽品牌碳纤维只有高强度系列。型号编号也比较简单，TC33拉伸强度为3450 MPa，模量为230GPa，类似于东丽T300产品。TC35拉伸强度为4000MPa，模量为240GPa，类似于东丽T300和T400的中间产品。TC36S拉伸强度为4900MPa，模量250GPa，类似于东丽T700产品。TC42S拉伸强度为5690 MPa，模量为290GPa，类似于东丽T800。

美国赫氏

美国赫氏碳纤维主要也分为三个系列，高强型，高模量，中模高强。AS4碳纤维拉伸强度4413MPa，不同K数的丝束强度也不尽相同，模量231GPa。AS7碳纤维强度4895 MPa，模量248GPa，类似于东丽的T700水平。IM为中模高强型碳纤维，IM2强度分两种一种IM2A强度为5309 MPa，模量为276GPa。一种强度为5723MPa，模量为296GPa。与东丽公司T800接近。IM6模量为279GPa，强度为5723 MPa，IM7模量为276GPa，强度为5654MPa。IM8强度为6067 MPa，模量为310GPa。IM9模量为303，强度为6136 MPa。IM强度高达6964 MPa，模量为310 GPa，远远优于T1000碳纤维。最后是高模量碳纤维HM63，强度为4688 MPa，模量为441GPa。

土耳其阿克萨

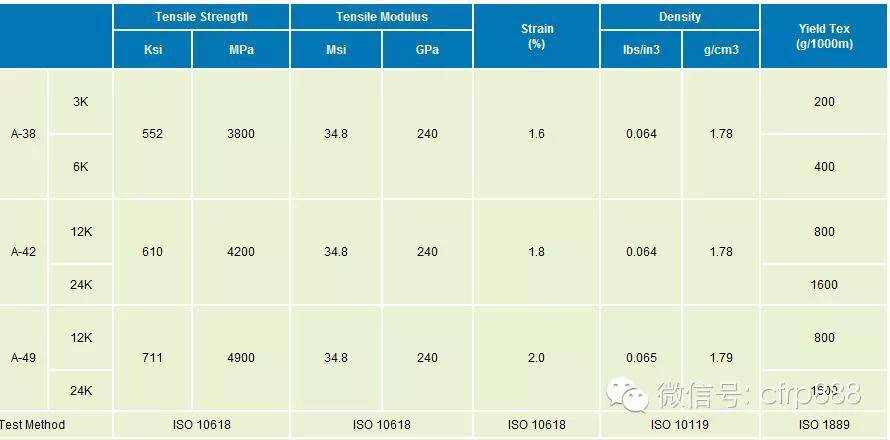

土耳其碳纤维最近几年在国内应用发展速度很快，它是与美国唐氏化学合资在土耳其开办的碳纤维生产线，产品只有3各型号，均为高强度碳纤维。A38拉伸强度为3800 MPa，A42拉伸强度为4200MPa，A49拉伸强度为4900 MPa，相当于东丽T700。这三种碳纤维模量均为240GPa。

韩国晓星

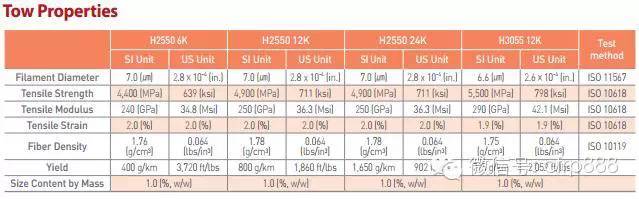

韩国晓星集团是一家知名的化学品公司，晓星碳纤维进入中国时间并不长。产品也只有高强型一类两个型号，其中H2550碳纤维拉伸强度为4900 MPa，模量为240GPa，相当于T700碳纤维。H3055碳纤维拉伸强度为5500 MPa，模量为290GPa,相当于东丽T800。

中复神鹰

国内做碳纤维的企业可能就是中复神鹰的知名度稍微高一些，虽然国产碳纤维质量稳定性上被人诟病，但是不可否认我国碳纤维这些年的发展。中复神鹰产品分为4种，均为高强度型碳纤维。从碳纤维参数上来看，也具有很明显的追随东丽产品的痕迹。SYT35强度为3500 MPa，模量为230，与T300相近。SYT45拉伸强度4500MPa，模量240GPa，与T400接近。SYT49拉伸强度为4900MPa，模量为240GPa。SYT50有点属于中模量碳纤维了，强度为5000 MPa，但是模量达到300GPa。
